一、产品概述

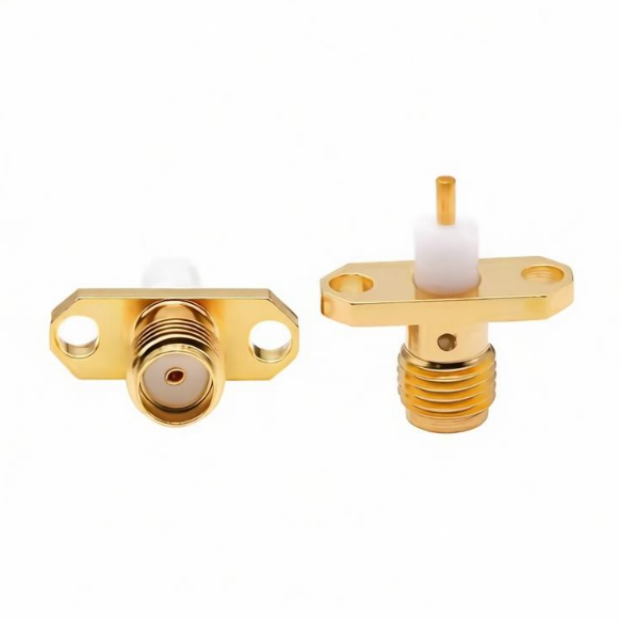

德索（DOSIN）SMA-KFD1010射频连接器主要应用于通信设备、微波模块及仪器仪表等场景，通过SMA母头接口与二孔法兰面板固定结构设计，实现设备面板间的射频信号稳定传输。

该连接器采用SMA母头接口形式，为标准SMA极性，通过二孔法兰锁紧方式固定于安装面板之上，属于直式安装结构。内导体采用磷铜镀金，外导体采用黄铜镀金，绝缘体采用聚四氟乙烯（PTFE），保证信号传输的稳定可靠。二孔法兰结构在保证安装可靠性的同时占用更小的面板空间，适用于安装空间有限的设备面板。该型号在DC-6GHz频率范围内具有优异的VSWR性能（≤1.25），适用于对信号反射指标有明确要求的应用场景。

二、核心技术参数表

1. 电气性能指标

VSWR≤1.25表示连接器在全频段内具有较好的射频匹配性能，可有效减少信号反射，适用于对传输质量要求较高的测试与通信场景。

2. 机械规格与材质构成

3. 环境适应性与合规

三、核心应用领域与行业方案

• 通信基站设备：用于基站射频前端模块与天线系统之间的信号连接，二孔法兰结构在保证安装可靠性的同时适用于面板空间有限的设备场景。

• 微波器件与组件：用于滤波器、双工器、耦合器等无源器件的端口连接，DC-6GHz频率覆盖主流微波频段，VSWR≤1.25保证器件级联后的系统驻波可控。

• 测试与测量仪器：适用于网络分析仪、信号源、功率计等测试设备的面板接口，法兰安装方式便于仪器面板的标准化装配与维护。

• 工业设备：用于工业射频识别（RFID）、无线数传模块等工业场景的信号传输，宽温度范围（-45° ~ +125°）适应工业现场环境。

四、德索连接器（DOSIN）品控实力

1. 产品制造难点

该SMA-KFD1010采用二孔法兰安装结构，对法兰孔位的定位精度、法兰平面度以及与连接器中心轴线的垂直度均有较高要求。二孔法兰相比四孔法兰安装孔位更少，安装后的定位精度对孔位加工误差更为敏感。法兰孔位偏差会导致安装后连接器中心导体与配接连接器不同轴，进而影响VSWR性能甚至造成插拔损伤。此外，法兰安装面的平面度也影响安装后的可靠性。

2. 德索制造能力

德索（DOSIN）依托超过20000平米的精密制造车间与超过20年的射频连接器研发制造经验，采用高精度加工设备和完善检测流程，对产品结构尺寸、装配过程及性能表现进行管控。

3. 材料与质量管理

产品根据应用需求选择相应材料与表面处理方式，并按照质量管理要求进行生产检测。内导体采用磷铜镀金工艺确保低接触电阻与良好弹性性能，外导体采用黄铜镀金工艺提供优异的导电与耐腐蚀性能，绝缘体采用聚四氟乙烯（PTFE），保证高频下稳定的介电性能。

4. 环保要求

产品材料及生产过程符合RoHS、REACH等相关环保规范要求。

五、技术交流与工程选型快问

问：二孔法兰与四孔法兰安装结构有何区别？如何选型？

答：二孔法兰（如该型号）与四孔法兰（如SMA-KFD197A系列）的主要区别在于安装孔位数量和分布。二孔法兰占用面板空间更小，适用于安装空间有限或只需两点固定的场景；四孔法兰提供更高的安装稳定性和抗振性能，适用于大尺寸面板或振动较大的环境。选型时可根据面板可用空间、机械强度要求及安装便捷性综合考量。

问：法兰安装时对面板开孔有何要求？

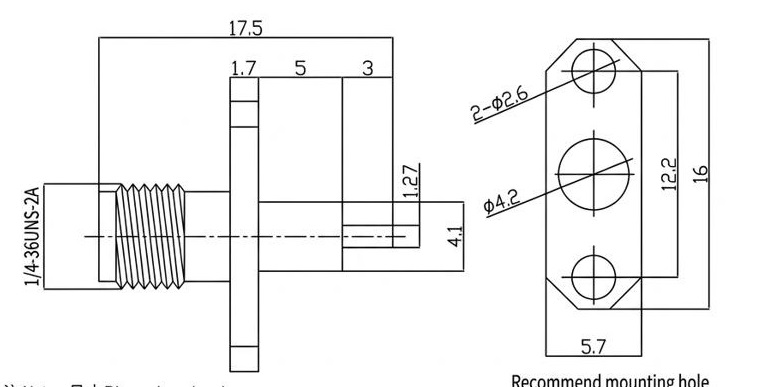

答：建议按照规格书中推荐的安装孔尺寸（2-Φ2.6，螺纹14-36UNS-2A）进行加工，安装孔位置度公差建议控制在±0.1mm以内，以保证两个安装孔与连接器法兰孔良好对位。安装螺钉需按推荐扭矩锁紧，避免扭矩过大导致法兰变形。德索可提供对应CAD安装图纸供客户参考。

问：该型号的VSWR≤1.25是否为全频段保证？

答：该指标为DC-6GHz全频段范围内的最大值保证。实际生产中，出厂产品均按100%检验标准进行驻波比测试，确保交付产品满足规格书要求。德索可提供对应批次测试报告供客户验收参考。

---

如需样品测试、CAD安装图纸或技术选型支持，请联系德索（DOSIN）工程技术部门。
