一、产品概述

德索（DOSIN）SMA-KFB3GA 不锈钢SMA 4孔法兰射频连接器，主要应用于需要高频信号传输、面板法兰固定及耐腐蚀需求的场景。该产品通过SMA接口与4孔法兰结构设计，实现设备面板与射频模块或微波线缆之间的信号连接，适用于测试仪器、微波通信、雷达系统等需要DC-18GHz高频传输的射频互连场合。该产品适配KTR-141、RG402、SS402、RM141等微波线缆，频率范围DC-18GHz，阻抗50Ω，可用于需要法兰固定与高频传输的设备结构。

该连接器采用SMA接口（法兰端螺纹规格为1/4-36UNS-2A，具体接口极性以实物为准），安装方式为4孔法兰固定，适配KTR-141、RG402、SS402、RM141线缆。内导体采用铍青铜镀金，外导体采用不锈钢钝化，螺套采用黄铜镀金，绝缘体为聚四氟乙烯（PTFE）。外导体或螺套采用不锈钢材质，并经过相应表面处理，可提升产品耐腐蚀性能。该产品频率范围DC-18GHz，阻抗50Ω，VSWR≤1.25，介质耐压1000V rms，工作温度范围-45~+165℃，耐久性500次插拔循环。端接方式当前规格书未明确提供，请以规格书或产品实物为准。选型时需确认对应公母头的配合形式，避免因接口不匹配导致无法正常连接。

多型号说明：

当前输入为单一型号 SMA-KFB3GA，暂无多型号对比数据。如需与其他SMA法兰连接器对比，请提供对应规格书参数。

二、核心技术参数表

1. 电气性能指标

50Ω标准阻抗与DC-18GHz的宽频范围，使该连接器能够匹配大多数微波与射频传输系统。VSWR≤1.25表示在DC-18GHz频段内具有较好的射频匹配性能，有助于降低信号反射，适合对信号完整性要求较高的高频传输场景。1000V rms介质耐压可满足常规射频应用的安全要求。内导体接触电阻≤3mΩ、外导体接触电阻≤2mΩ，有利于减少信号传输过程中的插入损耗。绝缘电阻≥5000MΩ表明绝缘材料具有优良的电气隔离性能。

2. 机械规格与材质构成

铍青铜镀金内导体有助于降低接触电阻并提升抗氧化能力；不锈钢钝化外导体在保持结构强度的同时，可提升产品耐腐蚀性能；PTFE绝缘体具有较低的介电常数和损耗，适用于高频信号传输。4孔法兰固定结构便于将连接器安装在设备面板或模块壳体上，适配141/RG402等半柔/半钢线缆，端接工艺需注意剥线尺寸（9mm、2.5mm、Φ1mm）及装配一致性。不锈钢材质有助于提升耐腐蚀性能，但不应理解为永不生锈或永久防腐，具体耐环境表现需结合实际工况评估。

3. 环境适应性与合规

-45℃至+165℃的工作温度范围，使该连接器能够适应较高温度的工业与户外环境。500次插拔寿命满足常规测试与设备维护需求。产品材料及生产过程符合RoHS、REACH等相关环保规范要求。

三、核心应用领域与行业方案

• 在测试仪器中，用于频谱分析仪、网络分析设备等射频端口与微波线缆的连接。DC-18GHz频率范围与VSWR≤1.25的指标，有助于满足高频测试链路对信号完整性的要求。

• 在微波通信设备中，用于微波模块、射频前端与141/402系列线缆之间的互连。不锈钢钝化外导体有助于提升产品在特定环境下的耐腐蚀性能，50Ω阻抗有助于保持系统匹配。

• 在雷达系统中，用于雷达射频前端与微波线缆的连接。宽频范围与低接触电阻有助于减少信号损耗，保障高频信号传输质量。

• 在天线系统中，用于天线馈线与射频前端之间的面板连接。4孔法兰固定结构便于将连接器稳固地固定在设备面板或天线支架上，具体适配线缆以规格书为准。

• 在工业设备中，用于工业控制、检测设备中的高频射频信号传输。较宽的工作温度范围与500次插拔寿命可满足工业现场对连接器可靠性的基本要求。

四、德索连接器（DOSIN）品控实力

1. 产品制造难点

不锈钢SMA法兰连接器的制造需重点关注不锈钢外导体的加工精度、法兰孔位精度与安装同轴度。在DC-18GHz频率下，同轴结构的阻抗连续性对VSWR≤1.25的表现至关重要，需严格控制内导体、绝缘体与外导体的同轴度。4孔法兰在面板安装时，孔位偏差可能影响装配效率与接口配合，孔距11.8mm×16mm的加工精度需严格控制。适配KTR-141、RG402等半钢/半柔线缆时，端接区域的工艺一致性与剥线尺寸（9mm、2.5mm、Φ1mm）控制会影响接触电阻与机械强度。此外，不锈钢钝化处理的均匀性也需纳入过程管控。

2. 德索制造能力

德索（DOSIN）依托超过20000平米的精密制造车间与超过20年的射频连接器研发制造经验，采用高精度加工设备和完善检测流程，对产品结构尺寸、装配过程及性能表现进行管控。

3. 材料与质量管理

产品根据应用需求选择相应材料与表面处理方式，并按照质量管理要求进行生产检测。

4. 环保要求

产品材料及生产过程符合RoHS、REACH等相关环保规范要求。

五、技术交流与工程选型快问

常见工程问题

1. 不锈钢SMA法兰连接器在DC-18GHz应用中，如何保证与141/RG402微波线缆装配后VSWR≤1.25的稳定表现？

2. 4孔法兰连接器安装时，法兰孔位偏差是否会影响高频射频性能与接口配合？

德索解决方案

• 结合具体应用优化同轴结构与法兰设计，降低装配偏差对高频阻抗连续性的影响。

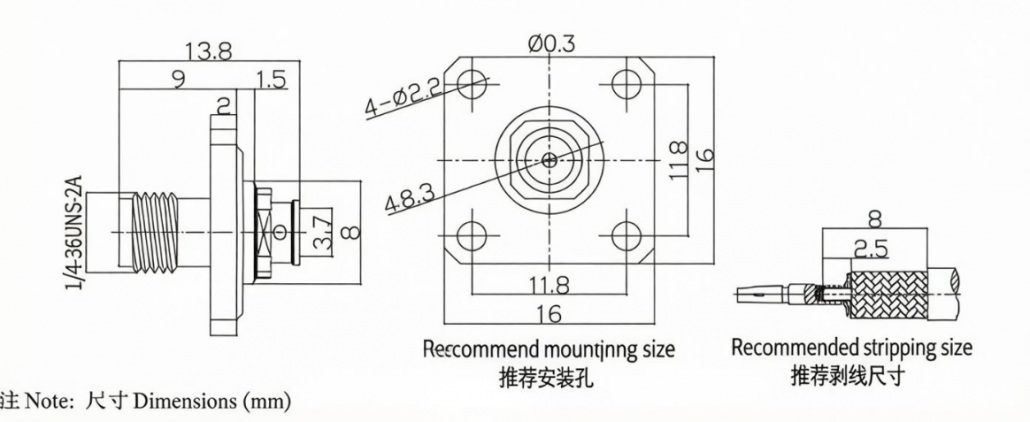

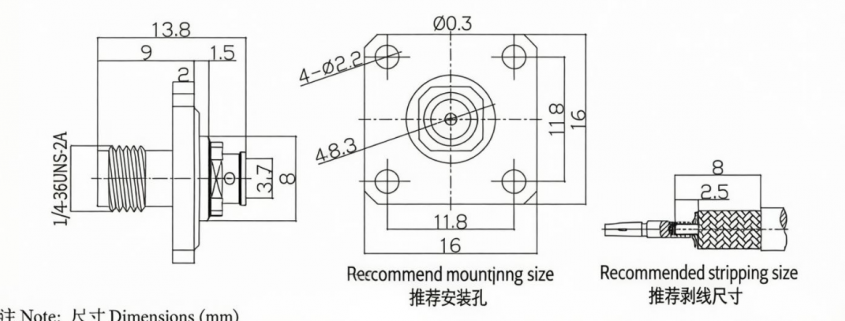

• 提供安装尺寸建议，帮助确认面板开孔、法兰孔距及配合方式。本规格书已提供推荐安装孔尺寸：4-Φ2.2，孔距11.8mm×16mm，推荐安装孔Φ6.6mm，可供结构设计参考。

• 提供推荐剥线尺寸（9mm、2.5mm、Φ1mm），协助客户规范端接工艺，降低装配偏差对射频性能的影响。

• 可根据项目需求提供CAD图纸支持，便于设备端结构设计与安装空间确认。

• 提供样品测试支持，用于验证KTR-141、RG402等线缆装配后的实际射频表现。

• 针对接口极性与螺纹规格，可结合使用环境沟通表面处理与耐腐蚀需求。

---

如需样品测试、CAD安装图纸或技术选型支持，请联系德索（DOSIN）工程技术部门。
