一、产品概述

德索（DOSIN）SMA-JW-3射频连接器主要应用于测试仪器、微波模块及通信设备等场景，通过SMA弯公头接口与90°弯式结构设计，在安装空间受限时实现射频信号的稳定传输。

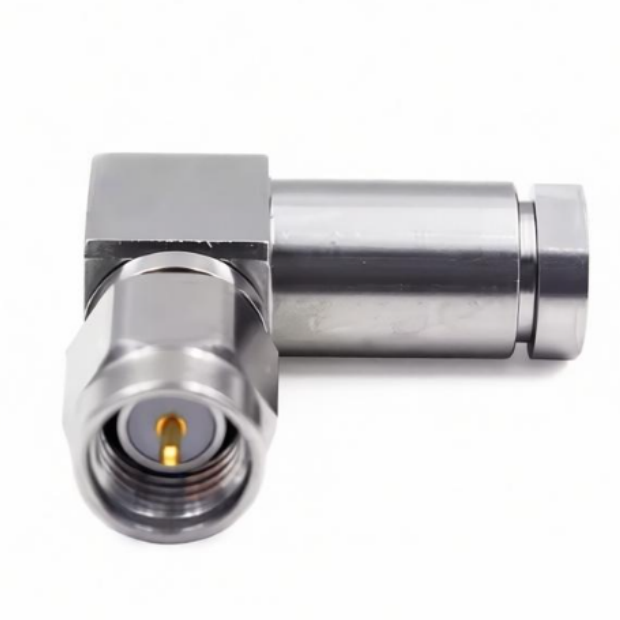

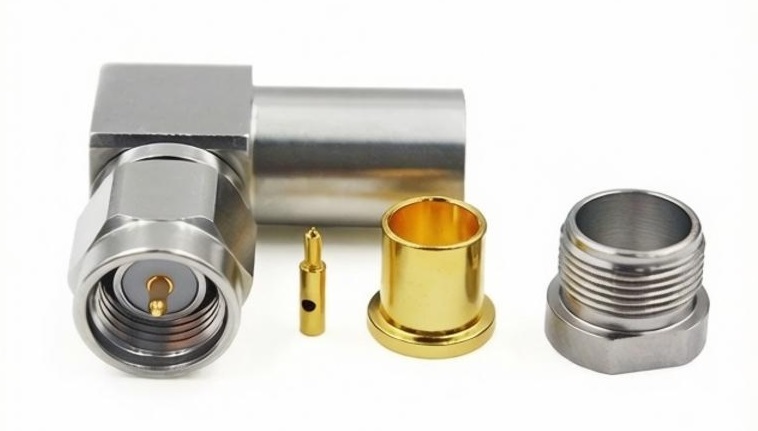

该连接器采用SMA公头接口形式，为标准SMA极性，90°弯式插拔结构，无面板固定装置，适用于线缆与设备端口之间的直接连接，尤其适合设备内部布局紧凑、需改变信号传输方向的场景。外导体采用不锈钢材质，内导体适配RG142同轴线缆。90°弯式结构可有效降低安装空间占用，便于设备内部走线布局。

二、核心技术参数表

1. 电气性能指标

注：频率范围、VSWR、介质耐压、接触电阻、绝缘电阻等参数详见具体批次测试报告。

2. 机械规格与材质构成

3. 环境适应性与合规

三、核心应用领域与行业方案

• 测试与测量仪器：适用于频谱分析仪、网络分析仪、信号发生器、功率计等测试设备的射频端口连接及测试线缆组件，90°弯头结构在测试夹具和狭窄测试环境中具有显著的空间优势，便于仪器面板紧凑布局下的插拔操作，提升测试效率。

• 通信设备：用于基站、直放站、室内分布系统内部射频模块之间的互连，弯式结构可适应设备内部有限空间内的走线需求，避免线缆过度弯折造成的性能劣化。

• 微波模块与组件：用于放大器、混频器、滤波器等微波模块的端口连接，SMA接口与50Ω特性阻抗适配主流微波模块接口标准，不锈钢外导体提供良好的机械强度。

• 航空航天与军工：在机载设备、弹载电子系统等对可靠性和空间利用率要求极高的场景中，90°弯式结构可有效降低安装高度，不锈钢材质适应严苛环境要求。

四、德索连接器（DOSIN）品控实力

1. 产品制造难点

该SMA-JW-3采用90°弯式结构设计，弯角区域的阻抗连续性控制是制造中的核心难点。弯角处内外导体的几何尺寸变化需要通过精确的结构设计来补偿，以保证全频段内的阻抗匹配和低VSWR性能。此外，不锈钢外导体的加工难度高于黄铜材料，对刀具磨损和加工参数控制有更高的要求。弯式连接器的装配工艺相对复杂，内外导体弯折后的同轴度、绝缘体的定位精度均是质量管控的关键点。

2. 德索制造能力

德索（DOSIN）依托超过20000平米的精密制造车间与超过20年的射频连接器研发制造经验，采用高精度加工设备和完善检测流程，对产品结构尺寸、装配过程及性能表现进行管控。

3. 材料与质量管理

产品根据应用需求选择相应材料与表面处理方式，并按照质量管理要求进行生产检测。外导体采用不锈钢材质并经过相应表面处理，可提升产品耐腐蚀性能与机械强度。

4. 环保要求

产品材料及生产过程符合RoHS、REACH等相关环保规范要求。

五、技术交流与工程选型快问

问：弯式连接器相比直式连接器在高频性能上有何差异？

答：弯式连接器由于结构上存在弯角区域，内外导体路径发生改变，设计上需要通过精确的尺寸补偿来保证弯角处的阻抗连续性。弯式结构的VSWR性能取决于弯角半径、导体形状过渡等设计参数，在高频应用中（如18GHz以上），弯式连接器的性能对加工精度更为敏感。德索在产品设计中已针对弯角区域进行优化，保证产品满足规格书要求。

问：不锈钢外导体相比黄铜外导体有何优势？选型时应如何考虑？

答：不锈钢材料具有更高的机械强度和耐腐蚀性能，在潮湿、盐雾等恶劣环境中表现更为稳定，适合户外、舰载等需长期暴露于腐蚀性环境的设备。但需注意，不锈钢的导电率低于黄铜，设计时需通过结构优化保证射频性能。选型时，若应用环境对耐腐蚀和机械强度有较高要求，建议优先选用不锈钢材质。

问：测试头应用场景下，该连接器的使用注意事项有哪些？

答：作为测试头使用时，连接器需要承受频繁插拔，建议在插拔时保持轴向对准，避免倾斜插入造成内导体损伤。配接时应注意清洁连接器界面，防止异物划伤镀层或进入绝缘体腔体影响绝缘性能。建议定期检查连接器界面磨损情况，当VSWR测试指标出现明显劣化时，应及时更换测试头以保证测试准确性。德索可提供样品测试及技术选型支持。

---

如需样品测试、CAD图纸或技术选型支持，请联系德索（DOSIN）工程技术部门。
