一起来认识SMA连接器(超赞好文)

d8a5dddd5fafaed4a1fadde0d293be40-1

这篇文章将会为您解剖一下sma连接器,主要是从连接器的基本知识讲解开始,让广大用户可以对sma连接器的材质、性能有一个良好的把握。下面德索电子工程师就来为您详细的介绍一下SMA连接器相关的技术知识,一起来读一读吧。

3a689b70b3764d5d090aff60bf46cad1

sma连接器在德索电子每个月有着较大的出货量,目前来看,它应该属于最火的射频连接器之一。德索工程师指出:SMA系列射频同轴连接器具有体积小、频带宽、机械性能优越、可靠性高等优点,是应用最广泛的射频同轴连接器之一。

sma连接器用到的材料:(插针:黄铜或铍铜—镀金;主体、外导体:铍铜—镀金;不锈钢—钝化;黄铜—三元合金或镀金;磷青铜—镀金;插孔:铍铜或磷青铜—镀金;压接套管:铜或黄铜—镀金;绝缘子:(PTFE)聚四氟乙烯或(PFA)全氟浣氧基树脂;密封圈:硅橡胶。

阅读完上述内容之后,您对于“SMA连接器基本知识”应该有一个基本了解了,如果您还有关于SMA连接器方面的问题尚未解决,可直接向德索工程师发送邮件进行咨询,我们会第一时间给您答复。德索五金电子,专注于sma射频连接器领域已有十四年,可以快速解决各种SMA产品生产中遇到的问题,帮助客户少走弯路,还在犹豫什么,开启一场与德索的合作吧。

德索SMA连接器产品专题页面地址:https://www.smajietou.com/(此页面上目前已上传了上千款SMA接头、SMA线缆、SMA适配器相关的产品,每一款均通过了ISO认证,在详情页面中您可以看到产品的高清图纸、具体规格等专业信息,点击进去挑选一下吧。)

sma接头采购的一些问题看过来

d8a5dddd5fafaed4a1fadde0d293be40

sma接头采购电话:0769-81153906,德索电子欢迎您来电咨询。德索五金电子,专业的sma连接器生产厂商,十三年的射频连接器sma接头生产经验,可以快速解决sma接头在生产设计过程中遇到的难题,广大客户可放心采购。并且,德索所有SMA接头产品,均通过ISO认证,符合国际环保要求,承诺一年质保,让您采购无忧。

sma产品问答一:sma接头质量好坏的区别是什么?德索认为:SMA接头的质量也不一样,单从对信号质量影响的角度来说,好的SMA接头提供良好的驻波比,对于信号反射小,可以有效的传输信号。

sma产品问答二:sma接头的类型有什么?德索认为:SMA接头有很多中类型,从接口的连接看,有公和母(或称阳或阴)。接法上,有的可以直接插在PCB的侧面,如果插在侧面不方便的话,可以插在PCB的上面,中间是信号,周围四个脚是地。还有的是带有螺丝固定的,主用用于带有屏蔽盒的射频电路的侧壁连接。有代四个螺丝的,有两个的。

更多sma接头产品问题,请拨打德索采购电话:0769-81153906,专业工程解答您的困惑。德索sma产品,包括sma接头、sma适配器、sma线缆三款产品,每个系列产品丰富,您可以在导航中点击对应频道,一一查看产品详情,有具体的图纸、高清图片、规格属性等信息。

本文来源:https://www.smajietou.com/changshi/4397/

SMA接头端接方式一篇文章就能讲清楚

d8a5dddd5fafaed4a1fadde0d293be40

sma接头是连接器中比较常见的一种产品,若问你sma接头不同端接的方式,您可知道?关于SMA接头的不同端接方式的问题,德索五金电子工程师在下文中将为您细细讲解。即使是同一系列的sma连接器,它们也会存在着不同的端接形式,主要分为接线式、接pcb、面板式三种,分别如下:

1. 接线式

接线又分焊线式和压接式连接器。焊线式就是焊接中心导体和线缆屏蔽层。压接式就是压接中心导体和线缆屏蔽层,压按式效率高性能好。焊线式稳定可靠。一般柔性电缆多用压接压式,半柔电缆半钢电缆多用焊接式。

2. 接PCB(印刷电路板)

当连接器要与PCB连接时多为插板式(Through Hole)或者贴片式(SMT)。为了容易上锡,和PCB连接金属多为镀金或者镀锡。

3. 面板式

面板式连接器多是安装在机壳上,连接内部和外部设备。法兰式是在连接器主体面板上钻孔安装固定。还有一种是在连接器主体上车制螺牙,用螺牙固定。此类连接器常常还要求防水功能。

读完上文之后,您对于sma接头三种不同的端接方式应该已经有所了解,更多关于sma接头端接方式的问题,您可以向我们发送邮件咨询。如果您有sma接头采购定制的需求,请拨打我们的热线电话: 0769-81153906,ISO认证,一年质保,值得信赖!

sma接头馈线这样接就对了,没你想的那么难!

d8a5dddd5fafaed4a1fadde0d293be40

sma接头是射频连接器中比较热销的产品之一,对于这样一款产品,我们有必要多了解一些它的基础知识,下文中,德索电子工程师将重点为您介绍一下sma接头馈线怎么接,希望通过我们的讲解您能对sma接头馈线怎么接有一个更深入的认识。

要接sma接头馈线,需要准备电烙铁、焊锡丝、焊膏、热风枪、尖嘴夹、冷压管压钳、剥线刀、美工刀等工具,具体步骤如下:

1、首先用剥去外层的外被层、编织层和铝箔层,大概为8mm长度,再剥去PE绝缘层,大概5mm-6mm长度

2、尖嘴钳夹住芯头,在烙铁加热,内孔上锡。

3、剥完的馈线导线塞到芯头孔里面焊接起来。

4、把冷压管和热缩管套到馈线上面。

5、剥去外被层,大概10mm长度。

6、把sma接头插上,尾部插入铜编织下面。

7、检查导线芯是否到位。

8、把冷压管往馈线方向包住铜编织层和馈线头尾。

9、用钳子把冷压管用力压紧。

10、热缩管推上来用热风枪把热缩管加热收缩好。

11、用万用表检查导线是否导通,内外有无短路。

94747113596202711d645fe3632e7a5f

读完上文之后,您对于sma接头馈线怎么接应该清楚了吧,更多sma接头、sma连接器相关的内容,我们会更新在sma技术专题页面上,您可以前往查阅。如需采购sma接头、sma连接器、sma转接头、sma线缆相关的产品,可以拨打我们的热线电话:400-6263-698,专业工程师辅助您的射频连接器采购工作顺利进行。最后,在这里衷心祝愿每位客户都能找到靠谱的sma连接器生产厂家,采购到优势sma系列产品。

本文来源:https://www.smajietou.com/changshi/4425/

你知道SMA连接器系列适配器有啥作用吗

SMA连接器系列适配器有何作用您可知道,下文中,德索五金电子工程师将为您介绍一下sma连接器系列的适配器产品,主要用途是用于和其他连接器的连接,详情如下:

这款sma产品可帮助客户用一个SMA 905公连接器将一条光纤或附件连接到另一个带有FC或ST公连接器的物件上。这是一种非常节省成本和时间的解决方案,让客户在配合使用德索公司其他产品之前用一个SMA 905连接器重新端接您的现有光纤。

产品详情

将一个连接器拧固到套管需要耦合的一端选择SMA-to-FC或SMA-to-ST选项规格

工程规格 SMA-FC-ADPSMA-ST-ADP

端1连接器类型:SMA 905母头SMA 905母头

1具体信息:1/4″-36外螺纹1/4″-36外螺纹

端2连接器类型:FC母头ST母头

端2具体信息:M8-0.75外螺纹钮锁式

采购sma相关产品,上我们的官网sma频道:https://www.smajietou.com/tou/选购相关产品,采购热线电话: 0769-81153906。

德索五金电子在sma连接器、sma适配器、sma线缆方面,已有十三年的生产研发历史,可快速解决sma连接器生产设计中的各种难题,帮助用户制造高性能的sma系列产品。德索每一款sma接头产品均通过了ISO认证,符合国际环保要求,并且承诺每一位sma连接器采购客户一年内免费享受质保的服务,让您无任何后顾之忧。

本文来源:https://www.smajietou.com/changshi/4415/

关于SMA连接器和天线阻抗的问题

德索工程师今天特别整理一份关于sma连接器和天线阻抗的问答,这组问答内容能够帮助用户朋友深入的了解sma连接器产品的性能知识。问答的具体流程如下,分别有四位网友回答了这个问题,下面一起来了解下吧。

21-2-1

用户提问:

由于不是学通信的,对天线这块很不了解,最近做SIM900模块,想问一下,我购买天线连接器的时候,厂家说这个连接器的特征阻抗是50欧姆,买天线的时候,厂家也说这个天线的阻抗是50欧姆,那么问题来了,这个SIM900A要求天线的阻抗是50欧,先忽略PCB走线的阻抗,天线连接器和天线的特征阻抗都是50欧姆,是不是通过简单的叠加,这个特征阻抗是100欧姆呢?求大牛科普。

23-5-1

网友回答一:

不是的,两个都是50欧姆阻抗的线连接起来还是50欧姆特征阻抗,特征阻抗和电阻不是一个概念,不能简单的相加。

网友回答二:

不能简单相加,这不是电阻串联的概念。50欧姆是标准,前级电路的输出阻抗、传输线的特征阻抗、接插件的特征阻抗和天线阻抗都得是50欧姆,这样才能实现最大功率耦合。详细相关信息建议楼主去看看传输线理论。

网友回答三:

如果没有概念的话,可以这么理解,射频信号的通路就如同水管。如果两段水管的尺寸不一样会怎么样呢,就是漏水啦、所以大家都默认定义射频线通路上的器件包括微带线等都需要50欧的输入和输出阻抗。

网友回答四:

SIM900A应用很广哟其实就是阻抗匹配。让PCB厂家协助校准下阻抗就可以天线领域还是有很大学问,看不到,摸不着的东西

问答展示到此就结束了,如果您对文中提到的内容,还有什么不明白的地方,可以向我们发送邮件进行咨询,邮件地址: dosin2005@dosin-china.com,我们会在收到邮件后及时安排工程师解答您的疑惑。德索五金电子,有大量的sma连接器产品现货供应,同时接受sma连接器产品的大批量定制,全方位满足您的产品需求,交期及时,无需排单,一年质保,欢迎前来采购。

27-4-1

德索除了有大量sma连接器之外,还有其他各种全品类的连接器、端子、线材相关的产品,生产流水线成熟,ISO认证,符合国际环保要求,值得您的信赖。我们的唯一官网地址不要记错额:https://www.smajietou.com/。

用户问sma转接头制作过程是怎样的

对于连接器行业的从业人员,对于sma转接头应该不会陌生,那么您知道sma转接头是怎么制造的吗,它的制造过程是什么样子的呢,下面德索五金电子工程师就来为您详细的介绍一下sma转接头的制造过程,简简单单五步,即可完成一个连接器sma转接头的制作。

一般来说,连接器sma转接头制造过程,主要分为五个步骤,具体如下:

1、用sma中的插针尾部用电烙焊接地方上锡

2、把天线馈线内芯插入sma座插针尾部小孔,并加热焊接

3、焊好的天线馈线内芯插入sma座中

4、用焊锡把天线屏蔽层和sma底座层焊接

5、取5mm直径热缩管,在sma尾部加热缩紧

读完上述内容之后,您对于“sma转接头制造过程”应该清楚了吧,了解更多“sma转接头制造过程”方面的技术文档,请上我们的博客频道进行查阅,每周会有固定的更新。如果您需要采购sma连接器、sma转接头等产品,请拨打我们的热线电话:400-6263-698,专人辅助您的采购工作,为您省事省心。德索五金电子,十三年sma射频连接器生产经验,产品均通过了ISO认证,符合国际环保要求,承诺一年内免费质保。

本文来源:https://www.smajietou.com/changshi/4427/

有谁知道sma连接器的构成部分

什么是sma连接器,您知道它的构成部分包括了哪些吗,如果对于这两个问题,您都无法回答出来的话,那么就请好好读一下这篇文章吧,读完之后,您会对sma连接器有一个更深入的认识。sma连接器是射频连接器中的一种,它的基本构成是由接触件、绝缘体、外壳及附件这四部分组成,详情如下:

一.SMA连接器接触件

SMA连接器的接触件是完成电连接功能的核心零件,一般由阳性接触件和阴性接触件组成接触对,通过阴、阳接触件的插合完成电连接。

二.SMA连接器绝缘体

SMA连接器的绝缘体也常称为基座或安装板,它的作用是使接触件按所需要的位置和间距排列,并保证接触件之间和接触件与外壳之间的绝缘性能。

三.SMA连接器壳体

SMA连接器的壳体也称为外壳,是电子连接器产品的外罩,它为内装的绝缘安装板和插针提供机械保护,并提供插头和插座插合时的对准,进而将电子连接器固定到设备上。

四.SMA连接器附件

SMA连接器的附件大都有标准件和通用件,通常还分结构附件和安装附件两部分,结构附件如:卡圈、定位键、定位销、导向销、联接环、电缆夹、密封圈、密封垫等;安装附件如:螺钉、螺母、螺杆、弹簧圈等。

关于“SMA连接器的构成部分”就介绍到这了,不管什么连接器产品,它们的构成部分都是大同小异,想了解更多SMA连接器相关的技术知识,您可以进入我们的SMA专题(https://www.smajietou.com/changshi/)页面查看。德索电子官网上,目前上已上传了近千款sma系列的产品,包含了sma接头、sma转接头、sma线材,如果您需要采购sma连接器,请直接拨打我们的电话:400-6263-698,专业工程师为您服务。

德索是专业的sma射频连接器生产厂家,在东莞地区有着良好的口碑,所产的sma连接器产品均通过了ISO认证,符合国际环保要求,承诺所有客户一年内免费质保,有着完善的售后体系,值得您的信赖。sma产品专题页面地址:https://www.smajietou.com/tou/,点击进入挑选您需要的sma产品。

本文来源:https://www.smajietou.com/changshi/4431/

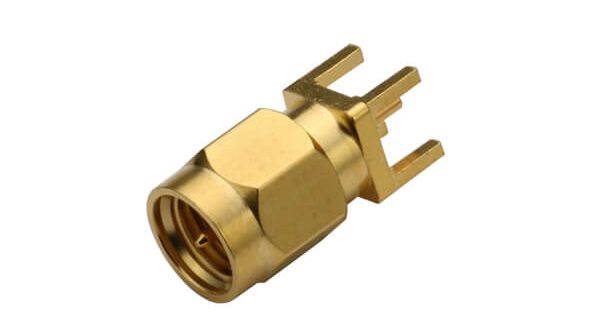

SMA穿孔式直头带公针插头镀金连接器

请问SMA连接器带不带UL认证

各类认证可以帮助我们鉴别产品的优劣,有些产品甚至需要进行强制性认证。SMA连接器作为射频同轴连接器中应用最广泛的连接器,是否有认证保障,这其中包含UL认证吗?接下来,我们德索工程师将系统性地为您解答这个问题。

我们将从UL认证是什么、SMA连接器是否必须带UL认证以及SMA连接器带哪些认证三个方面系统性为您解答。具体如下:

1.UL认证是什么

一般来说,通过越高级别的认证,也就意味着这个产品品质越好,安全系数越大。UL全称是Underwriter Laboratories Inc.,是美国最有权威的,也是世界上从事安全试验和鉴定的较大的民间机构,因为其独立性,也使得其认证检验结果具有较高的客观性和准确性。

2.SMA连接器必须带UL认证吗

UL认证是非强制性认证,而且检验标准以美国为主,因为各国国情不同,所以UL认证其实并不是检验SMA连接器的唯一标准哦。但是德索工程师提醒您,如果您的连接器市场主要在美国,那么最好了解一下UL认证相关事宜,因为UL认证在美国是强制性认证。

3.SMA连接器带哪些认证

国内外生产SMA连接器的厂商不胜枚举,SMA连接器也广泛应用于航天航空系统、微波通信工程、军工领域、放大器、衰减器、滤波器、混合器、晶振及开关等各大领域。根据产品的不同,所参考的标准也不同。例如ROHS重点规定了铅的含量不能超过0.1%。

现有的认证标准除了UL认证还有很多:强制性和非强制性的,而美国的UL认证对于我们来说就是非强制性的认证,所以SMA连接器带UL认证并不是必须的。相信通过我们德索工程师系统的分析,您对SMA连接器是否带UL认证这个问题已经有了答案。

厂家通过ISO认证、产品品质达到ROHS、UL、REACH标准,无论何时,德索五金电子都用最高标准要求自己。正是高标准、严要求让我们历经十四年风雨之后依然屹立不倒,并成长为一家专业的、可靠的连接器合作厂商。

本文来源:https://www.smajietou.com/changshi/4399/
