一、产品概述

德索（DOSIN）SMA-KYD101 SMA母头穿墙螺母固定射频连接器，主要应用于需要面板穿墙安装与高频信号传输的场景。该产品通过SMA母头接口与螺纹螺母固定结构设计，实现设备面板两侧之间的射频信号连接，适用于测试仪器、微波通信、射频模块等需要DC-18GHz高频信号传输的射频互连场合。该产品阻抗50Ω，频率范围DC-18GHz，可用于需要穿墙连接与高频信号传输的设备结构。

该连接器采用SMA母头接口，标准SMA极性，接口螺纹规格为1/4-36UNS-2A，安装方式为穿墙螺母固定，适用面板厚度或安装尺寸视具体安装结构而定。内导体采用铍青铜镀金，外导体采用黄铜镀金，绝缘体为聚四氟乙烯（PTFE）。该产品频率范围DC-18GHz，阻抗50Ω，VSWR≤1.35，介质耐压1000V rms，工作温度范围-45~+125℃，耐久性500次插拔循环。端接方式当前规格书未明确提供，请以规格书或产品实物为准。标准SMA与RP-SMA接口结构不同，混用可能导致无法正常连接，选型时需确认接口极性。

多型号说明：

当前输入为单一型号 SMA-KYD101，暂无多型号对比数据。如需与其他SMA穿墙连接器对比，请提供对应规格书参数。

二、核心技术参数表

1. 电气性能指标

50Ω标准阻抗与DC-18GHz的宽频范围，使该连接器能够匹配大多数微波与射频传输系统。VSWR≤1.35表示在DC-18GHz频段内具有较好的射频匹配性能，有助于降低信号反射，适合对信号完整性要求较高的高频传输场景。1000V rms介质耐压可满足常规射频应用的安全要求。内导体接触电阻≤3mΩ、外导体接触电阻≤2mΩ，有利于减少信号传输过程中的插入损耗。绝缘电阻≥5000MΩ表明绝缘材料具有优良的电气隔离性能。

2. 机械规格与材质构成

铍青铜镀金内导体有助于降低接触电阻并提升抗氧化能力；黄铜镀金外导体在保持结构强度的同时，可提供相应的表面处理与耐腐蚀性能；PTFE绝缘体具有较低的介电常数和损耗，适用于高频信号传输。穿墙螺母固定结构便于将连接器安装在设备面板上，适合需要从面板一侧穿入、另一侧锁紧的射频连接场景。

3. 环境适应性与合规

-45℃至+125℃的工作温度范围，使该连接器能够适应多种工业与户外环境。500次插拔寿命满足常规测试与设备维护需求。产品材料及生产过程符合RoHS、REACH等相关环保规范要求。

三、核心应用领域与行业方案

• 在测试仪器中，用于频谱分析仪、网络分析设备等射频端口与线缆的面板穿墙连接。DC-18GHz频率范围与VSWR≤1.35的指标，有助于满足高频测试链路对信号完整性的要求。

• 在微波通信设备中，用于微波模块、射频前端与外部线缆之间的面板连接。穿墙螺母固定结构便于将连接器稳固地安装在设备机箱上，50Ω阻抗有助于保持系统匹配。

• 在射频模块中，用于微波模块、无线通信模块的测试与互连。低接触电阻与高绝缘电阻有助于减少信号损耗，保障模块间信号传输质量。

• 在天线系统中，用于天线馈线与射频前端之间的穿墙连接。螺母固定结构便于将连接器固定在设备面板或天线支架上，具体适配线缆以规格书为准。

• 在工业设备中，用于工业控制、检测设备中的高频射频信号传输。宽温工作范围与500次插拔寿命可满足工业现场对连接器可靠性的基本要求。

四、德索连接器（DOSIN）品控实力

1. 产品制造难点

穿墙螺母固定式SMA连接器的制造需重点关注螺纹1/4-36UNS-2A的加工精度、螺母固定可靠性以及穿墙安装时的同轴度。在DC-18GHz频率下，同轴结构的阻抗连续性对VSWR≤1.35的表现至关重要，需严格控制内导体、绝缘体与外导体的同轴度。外径Φ8mm与推荐安装孔直径6.5mm的加工精度会影响面板安装的配合与锁紧效果。此外，黄铜镀金外导体的表面处理均匀性也需纳入过程管控。

2. 德索制造能力

德索（DOSIN）依托超过20000平米的精密制造车间与超过20年的射频连接器研发制造经验，采用高精度加工设备和完善检测流程，对产品结构尺寸、装配过程及性能表现进行管控。

3. 材料与质量管理

产品根据应用需求选择相应材料与表面处理方式，并按照质量管理要求进行生产检测。

4. 环保要求

产品材料及生产过程符合RoHS、REACH等相关环保规范要求。

五、技术交流与工程选型快问

常见工程问题

1. 穿墙螺母固定连接器安装时，如何保证面板两侧的同轴度与螺母锁紧可靠性？

2. SMA母头穿墙连接器在DC-18GHz应用中，如何保证VSWR≤1.35的稳定表现？

德索解决方案

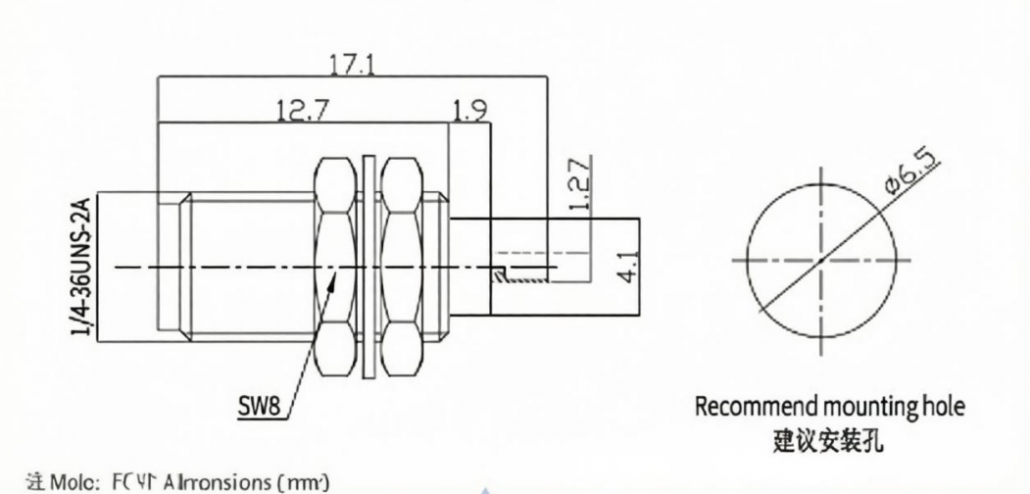

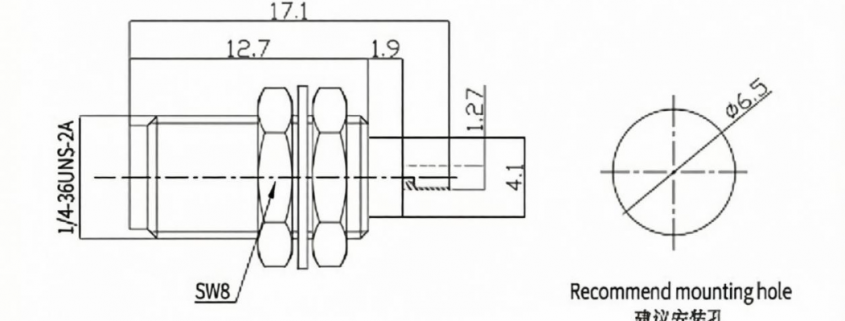

• 结合具体应用优化螺纹与螺母结构设计，提供安装孔尺寸建议（图中推荐安装孔直径6.5mm，外径Φ8mm），帮助确认面板开孔与固定方式。

• 提供装配注意事项，协助客户规范安装工艺，降低装配偏差对高频射频性能的影响。

• 可根据项目需求提供CAD图纸支持，便于设备端结构设计与安装空间确认。

• 提供样品测试支持，用于验证实际安装与射频连接表现。

• 针对SMA母头与对应SMA公头的配合，可沟通接口极性及螺纹规格，避免混用导致无法正常连接。

---

如需样品测试、PCB Layout图纸或技术选型支持，请联系德索（DOSIN）工程技术部门。
