德索不锈钢SMA公射频连接器SMA-C-JG-1.5适用RG316线6G源头厂商
一、产品概述

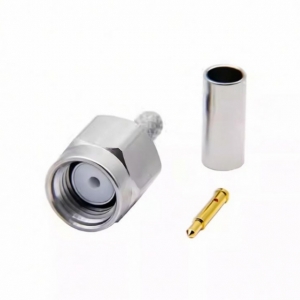

德索（DOSIN）SMA-C-JG-1.5 不锈钢SMA公射频连接器，主要应用于需要50Ω阻抗匹配与DC-6GHz频率信号传输的射频场景，通过SMA公头接口与不锈钢结构设计，实现设备之间的射频信号连接。该产品适配RG316、RG174线缆，适用于测试仪器、通信设备、天线系统等射频互连场合，能够在-45℃至+125℃的工作温度范围内保持稳定的机械与电气性能。
该连接器采用SMA公头接口，标准SMA极性，螺纹锁紧方式，直式安装结构，适配RG316、RG174线缆。内导体采用黄铜镀金，外导体采用不锈钢钝化，绝缘体为聚四氟乙烯（PTFE）。外导体或螺套采用不锈钢材质，并经过相应表面处理，可提升产品耐腐蚀性能。产品耐久性达到500次插拔循环，具体端接方式及安装尺寸以规格书或产品实物为准。
二、核心技术参数表
1. 电气性能指标
| 参数 | 数据 |
|---|---|
| 阻抗 | 50Ω |
| 频率范围 | DC-6GHz |
| 驻波比（VSWR） | ≤1.25 |
| 介质耐压 | 1000V rms |
| 内导体接触电阻 | ≤3mΩ |
| 外导体接触电阻 | ≤2mΩ |
| 绝缘电阻 | ≥5000MΩ |
50Ω的标准阻抗与DC-6GHz的频率范围，使该连接器能够匹配大多数射频传输系统。VSWR≤1.25表示在DC-6GHz频段内具有较好的射频匹配性能，有助于降低信号反射。1000V rms的介质耐压可满足常规射频应用的安全要求。内导体接触电阻≤3mΩ、外导体接触电阻≤2mΩ，有利于减少信号传输过程中的插入损耗。绝缘电阻≥5000MΩ则表明绝缘材料具有优良的电气隔离性能。
2. 机械规格与材质构成
| 参数 | 数据 |
|---|---|
| 接口类型 | SMA公头 |
| 安装方式 | 直式（具体以规格书为准） |
| 端接方式 | 以规格书为准 |
| 适配电缆 | RG316、RG174 |

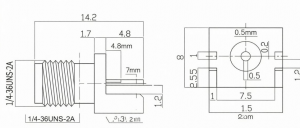

| 尺寸 | 长度15.6mm，宽度9.8mm，螺纹1/4-36UNS-2B（详见规格书） |
| 主体材料 | 外导体：不锈钢钝化 |
| 内导体材料 | 黄铜镀金 |
| 绝缘体材料 | 聚四氟乙烯（PTFE） |
黄铜镀金内导体有助于降低接触电阻并提升抗氧化能力；不锈钢钝化外导体在保持结构强度的同时，可提升产品耐腐蚀性能；PTFE绝缘体具有较低的介电常数和损耗，适用于高频信号传输。适配RG316、RG174等柔性线缆，便于在设备内部或空间受限环境中布线。
3. 环境适应性与合规
| 参数 | 数据 |
|---|---|
| 温度范围 | -45 ~ +125℃ |
| 耐久性 | 500次 |
| 环保标准 | 符合RoHS、REACH等相关环保规范要求 |
| 其他要求 | 以规格书为准 |
-45℃至+125℃的工作温度范围，使该连接器能够适应多种工业与户外环境。500次插拔寿命满足常规测试与设备维护需求。产品材料及生产过程符合RoHS、REACH等相关环保规范要求。
三、核心应用领域与行业方案
-
测试仪器：在频谱分析仪、网络分析设备等测试仪器中，用于射频端口与RG316/RG174线缆的连接。DC-6GHz频率范围与VSWR≤1.25的指标，有助于满足测试链路对信号完整性的要求。
-
通信设备：在通信基站、射频拉远单元等设备中，用于内部射频模块之间的互连。适配RG316、RG174柔性线缆，便于在紧凑空间内布线，50Ω阻抗有助于保持系统匹配。
-
天线系统：用于小型天线馈线与射频前端之间的连接。不锈钢钝化外导体可提升产品在户外或潮湿环境下的耐腐蚀性能，宽温工作范围适应不同气候条件。
-
射频模块：用于微波模块、无线通信模块的测试与互连。低接触电阻与高绝缘电阻有助于减少信号损耗，保障模块间信号传输质量。
-
工业设备：用于工业控制、检测设备中的射频信号传输。500次插拔寿命与-45~+125℃的温度范围，可满足工业现场对连接器可靠性的基本要求。
四、德索连接器（DOSIN）品控实力
1. 产品制造难点
不锈钢SMA连接器的制造需重点关注不锈钢外导体的加工精度，螺纹1/4-36UNS-2B的配合精度直接影响连接可靠性。在DC-6GHz频率下，同轴结构的阻抗连续性对VSWR表现至关重要，需严格控制内导体与外导体的同轴度。适配RG316、RG174线缆时，端接区域的工艺一致性会影响接触电阻与机械强度。此外，不锈钢钝化处理的均匀性也需纳入过程管控。
2. 德索制造能力
德索（DOSIN）依托超过20000平米的精密制造车间与超过20年的射频连接器研发制造经验，采用高精度加工设备和完善检测流程，对产品结构尺寸、装配过程及性能表现进行管控。
3. 材料与质量管理
产品根据应用需求选择相应材料与表面处理方式，并按照质量管理要求进行生产检测。
4. 环保要求
产品材料及生产过程符合RoHS、REACH等相关环保规范要求。
五、技术交流与工程选型快问
常见工程问题
-
在DC-6GHz应用中，SMA连接器与RG316线缆装配后，如何保证VSWR≤1.25的稳定表现？
-
不锈钢SMA连接器在户外或潮湿环境中使用时，需注意哪些防护与安装问题？
德索解决方案
-
针对高频阻抗连续性，优化内导体与绝缘体结构设计，降低装配偏差对VSWR的影响。
-
提供推荐剥线尺寸（10mm、4.8mm、2.2mm）及安装尺寸建议，帮助客户规范端接工艺。
-
可根据项目需求提供CAD图纸支持，便于设备端结构设计与安装空间确认。
-
提供样品测试支持，用于验证RG316/RG174线缆装配后的实际射频表现。
-
针对不锈钢系列产品，可结合使用环境沟通表面处理与耐腐蚀需求，但需注意不锈钢材质并非永不生锈或永久防腐，具体耐环境表现需结合实际工况评估。
如需样品测试、CAD安装图纸或技术选型支持，请联系德索（DOSIN）工程技术部门。
