一、产品概述

本产品为德索（DOSIN）针对户外防水与穿墙安装场景推出的 SMA型母头不锈钢防水圈穿墙式射频连接器，官方标准型号：SMA-C-KYG-1.5A。该产品专为 RG316 与 RG174 两类柔性同轴电缆的精密端接而设计，是通信基站、户外天馈系统、微波中继及军工电子中需要高可靠性防水密封与 DC ~ 18GHz 超宽频段低损耗传输的关键互连组件。

该连接器采用 SMA母头（内孔） 接口形态，通过标准 1/4-36UNS-2A 英制螺纹与 法兰盘+螺母后置锁紧 实现与机壳面板的牢固固定。其独特的 一体化防水圈密封设计，配合穿墙式安装方式，可实现优异的防尘防水性能，适用于各类户外机箱与室外设备的穿墙转接场景。尾部采用 压接式（Crimp） 端接工艺，适配RG316/RG174线缆的外导体编织层结构，确保线缆与连接器之间的机械与电气连接具有极高的抗拉强度与信号稳定性。产品壳体采用 不锈钢材质 并经过 钝化处理，具备远超普通黄铜镀层产品的抗腐蚀与耐盐雾能力。产品结构设计精良、频率覆盖 DC ~ 18GHz，是户外设备面板射频接口防腐蚀、防氧化的理想升级方案。

二、核心技术参数表

1. 电气性能指标（ELECTRICAL PARAMETER）

以下电气参数严格依据工业级测试标准，确保信号传输的高保真度与稳定性。

射频物理特性项目 工业级技术指标 / 测试条件
标准特性阻抗 50Ω（精准阻抗匹配，有效减少信号反射）
工作频率范围 DC ~ 18GHz（覆盖卫星通信、5G毫米波、微波测试等超宽频段）
介质耐压 1500V rms（海平面状态，耐压裕量充足）
内导体接触电阻 ≤ 3mΩ（极低的信号传导损耗）
外导体接触电阻 ≤ 2mΩ
绝缘电阻 ≥ 5000MΩ（高频绝缘性能优异）

2. 机械规格与材质构成（MECHANICAL & MATERIAL）

项目 规格详情
接口界面 SMA母头（内孔），标准1/4-36UNS-2A英制螺纹锁紧
适用电缆 RG316 / RG174（柔性同轴电缆）
端接方式 压接式（Crimp），适配线缆外导体编织层
安装方式 穿墙式法兰+螺母后置锁紧，配合一体化防水圈密封
安装螺纹长度 11.5mm
整体总长 19.6mm
扳手平台 SW8 / SW11，方便螺母锁紧与拆卸
推荐安装孔 严格按照图示孔径尺寸开孔，确保安装同轴度与密封效果
推荐剥线尺寸 严格按照图示剥线尺寸作业，确保压接可靠性
内导体材质 铍铜，表面镀金工艺（高弹性、耐疲劳、耐磨损）
外导体材质 不锈钢，钝化处理（优异的抗腐蚀与抗氧化能力）
绝缘介质 聚四氟乙烯（PTFE），高频介电性能稳定
机械耐久性 ≥ 500次规范插拔与螺纹旋合循环

3. 环境适应性与防水密封（ENVIRONMENTAL & WATERPROOF）

项目 技术指标
工作温度范围 -45℃ ~ +125℃（宽温域设计，适应户外极端环境）
密封设计 穿墙安装+一体化防水圈，有效防尘防水
防腐性能 不锈钢外壳+钝化处理，盐雾环境下长期使用不锈蚀、不发黑
绿色合规标准 100% 符合 RoHS、UL、REACH 等国际环保与安全标准
质量体系 通过 ISO9001 国际质量管理体系认证

三、核心应用领域与行业方案

该款SMA-C-KYG-1.5A不锈钢防水穿墙母座凭借其 18GHz超宽频段覆盖、不锈钢防腐外壳、防水圈密封可靠、压接牢固 的优异特性，被广泛应用于以下对信号完整性与环境适应性要求严苛的场景：

  • 卫星通信与高频射频测试：支持DC至18GHz频率范围，是卫星导航接收机、微波链路设备及高频测试系统中的理想射频接口方案。

  • 室外通信基站与天馈系统：在4G/5G宏基站、微基站的室外天线馈线链路中，用于RG316/RG174馈线的面板穿墙连接，一体化防水圈设计与不锈钢防腐壳体有效防止雨水、盐雾与粉尘侵蚀设备内部。

  • 紧凑型电路板与便携设备：超小型结构大幅节省空间，是紧凑电路板与便携设备的理想方案。

  • 军工与航空航天：在机载、舰载及地面车载电子设备中，凭借其抗振动、耐盐雾、防腐蚀的优异环境适应性，提供长期稳定可靠的射频连接方案。1/4-36螺纹紧固可靠且抗震性强，能有效防止在复杂环境中松动。

四、德索连接器（DOSIN）不锈钢防水穿墙系列品控实力

SMA系列连接器与RG316/RG174柔性同轴电缆的压接配合，对剥线尺寸精度与压接模具精度有着严格的要求。小微线缆的外导体为精细编织铜网结构，压接高度偏差过大或外导体翻边不均匀，均可能导致接触电阻增大、屏蔽效能下降，进而引发信号泄漏与驻波恶化。尤其在 18GHz 微波段，微米级的压接缺陷即可造成显著的性能劣化。

与传统黄铜镀层连接器不同，本产品采用 不锈钢外壳+钝化处理 工艺，在盐雾、潮湿等恶劣环境下具有远超普通产品的抗腐蚀能力，长期使用不锈蚀、不发黑。但不锈钢材质对加工精度的要求远高于黄铜——材料硬度更高、切削更难，对刀具与机床的精度提出了更大挑战。德索连接器（DOSIN）依托 超过20000平米 的精密制造车间与 超过20年 的射频连接器研发经验，针对SMA-C-KYG-1.5A型号全线采用高精度数控车削与不锈钢专用加工工艺。我们对法兰定位面、密封槽精度及内导体同轴度实施严格的多维度检测管控，确保连接器与RG316/RG174线缆压接后始终保持精准对心，同时保证防水圈与面板紧密贴合无间隙。外壳与触点采用精密镀金工艺，抗氧化耐磨损，保障长久插拔寿命。通过对 PTFE绝缘介质 进行精密成型与定位，确保高频信号在连接器内部从DC至18GHz全频段内的平滑过渡与低损耗传输。

作为全面通过 ISO9001 质量管理体系认证的源头实力大厂，德索坚持采用 高纯度铍铜与不锈钢棒料 及优质电镀与钝化工艺。出厂的每一枚连接器，其内导体采用 铍铜镀金，确保高弹性与耐疲劳；外导体采用 不锈钢钝化，具备优异的抗腐蚀与抗氧化能力。产品 100% 满足RoHS、UL、REACH等国际环保与安全标准，是各大通信设备商、军工院所及户外系统集成商大批量采购的可靠源头货源。

五、技术交流与工程选型快问

在户外防水穿墙连接器的安装中，不锈钢材质的硬度远高于黄铜，若安装扭矩控制不当或扳手选型错误，容易损伤螺纹或造成法兰面变形。此外，半柔线缆装接时剥线尺寸偏差亦可能导致相位漂移与信号衰减增大——尤其在18GHz高频段，微小的装接误差即会造成显著的信号反射。德索（DOSIN）通过提供 精确的推荐剥线尺寸图 与 安装扭矩推荐规范，正是为了解决“不锈钢加工精度难保证、防水密封不可靠、18G高频性能不稳定”这一高端射频工程领域的普遍痛点。

如需获取本系列SMA连接器的详细 机械尺寸CAD图纸、矢量网络分析仪（VNA）实测18GHz驻波曲线报告、压接工艺与防水安装规范指导书，或需要申请 工厂批发询价 与 免费样品评估，欢迎在下方留言，或直接联系德索的在线客服。我们的高频射频技术支持团队将在第一时间为您提供全面的选型配合。

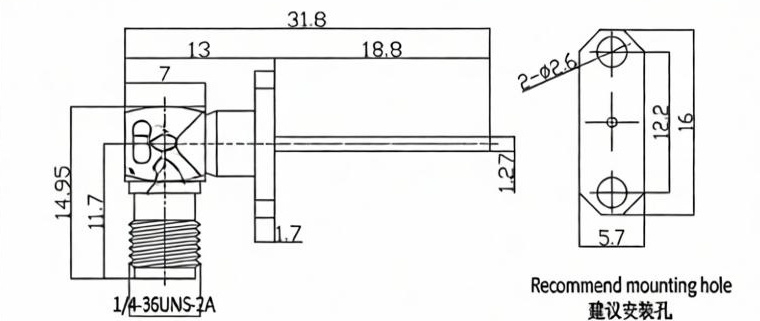

德索SMA-KWFD201 SMA母座 2孔法兰微带式连接器 DC-6G面板固定底座厂商

/在： /通过：

一、产品概述

本产品为德索（DOSIN）针对PCB微带线直接过渡与面板固定安装场景推出的 SMA型母头微带式法兰安装射频连接器，官方标准型号：SMA-KWFD201。该产品专为需要在设备机箱或微带电路板边缘实现射频信号低损耗过渡的紧凑型设备而设计，是微波通信、测试仪器及高频模块中实现 微带线—同轴连接器 无缝转接的关键互连组件。

该连接器采用 SMA母头（内孔） 接口形态，通过标准 1/4-36UNS-2A 英制螺纹与 2孔法兰盘 实现与机壳面板或微带电路板的牢固固定。其独特的 微带式（Microstrip）结构设计——连接器本体直接延伸出的微带触片与PCB上的50Ω微带线实现精准对接——避免了传统电缆焊接引入的阻抗不连续点，可实现 超低驻波、极小插入损耗 的高频信号传输。产品总长 31.8mm，安装螺纹长度 18.8mm，适配各类标准厚度的面板与微带基板。整体结构设计精良，频率覆盖 DC ~ 6GHz，是替代传统电缆式连接器、实现面板级微带线直连的理想升级方案。

二、核心技术参数表

1. 电气性能指标（ELECTRICAL PARAMETER）

以下电气参数严格依据工业级测试标准，确保信号传输的高保真度与稳定性。

射频物理特性项目 工业级技术指标 / 测试条件
标准特性阻抗 50Ω（精准阻抗匹配，有效减少信号反射）
工作频率范围 DC ~ 6GHz（覆盖Wi-Fi 6/6E、5G Sub-6GHz、测试测量等主流高频段）
电压驻波比（VSWR） ≤ 1.25（全频段内回波损耗控制优良）
介质耐压 1000V rms（海平面状态）
内导体接触电阻 ≤ 3mΩ（极低的信号传导损耗）
外导体接触电阻 ≤ 2mΩ
绝缘电阻 ≥ 5000MΩ（高频绝缘性能优异）

2. 机械规格与材质构成（MECHANICAL & MATERIAL）

项目 规格详情
接口界面 SMA母头（内孔），标准1/4-36UNS-2A英制螺纹锁紧
安装方式 2孔法兰盘面板固定，配合安装孔锁紧
结构样式 微带式（Microstrip） ，连接器本体延伸触片与PCB微带线直接过渡
安装螺纹长度 18.8mm
整体总长 31.8mm
法兰开孔 2-Φ2.6（双孔固定，安装稳固）
推荐安装孔 严格按照图示孔径尺寸开孔，确保安装同轴度与微带触片定位精度
内导体材质 磷铜，表面镀金工艺（高弹性、耐磨损）
外导体材质 黄铜，表面镀金工艺（高导电率、抗氧化）
绝缘介质 聚四氟乙烯（PTFE） ，高频介电性能稳定
机械耐久性 ≥ 500次规范插拔与螺纹旋合循环

3. 环境适应性与绿色合规（ENVIRONMENTAL & COMPLIANCE）

项目 技术指标
工作温度范围 -45℃ ~ +125℃（宽温域设计，适应户外与工业环境）
绿色合规标准 100% 符合 RoHS 国际环保指令
质量体系 通过 ISO9001 国际质量管理体系认证

三、核心应用领域与行业方案

该款SMA-KWFD201微带式法兰母座凭借其 微带线直接过渡、2孔法兰固定可靠、全镀金工艺 的优异特性，被广泛应用于以下对信号完整性要求严苛的场景：

  • 微波模块与射频前端：在射频功率放大器（PA）、低噪声放大器（LNA）、混频器等微波模块的微带电路板边缘，作为信号输入/输出端口，实现微带线到同轴连接器的超低损耗过渡。

  • 测试仪器与测量设备：在矢量网络分析仪、频谱分析仪、信号发生器等测试设备的面板接口中，微带式结构可避免传统电缆焊接引入的额外损耗与反射，确保测量精度。

  • 通信基站与直放站：在基站收发信机、直放站等设备的射频链路中，作为面板级射频接口，2孔法兰设计确保大尺寸连接器在振动环境下的长期固定可靠性。

  • 卫星通信与雷达系统：在卫星导航接收机、相控阵雷达T/R组件的微带电路过渡中，凭借其优异的驻波特性与全镀金工艺，提供高可靠性的微波信号互连方案。

四、德索连接器（DOSIN）微带式连接器品控实力

SMA微带式连接器与传统的电缆式SMA连接器在结构上有着本质区别。传统电缆式连接器依赖同轴电缆的焊接来实现信号传输，而微带式连接器则是通过连接器本体延伸出的 精密微带触片 与PCB上的50Ω微带线直接接触过渡。这一结构对微带触片的共面度、长度精度以及法兰定位面的垂直度提出了远高于普通连接器的要求。若微带触片与PCB焊盘之间存在间隙或压力不均，将直接引发阻抗不连续点，导致驻波比恶化与信号反射增大——尤其在6GHz频段，微米级的尺寸偏差即可造成可测的性能劣化。

德索连接器（DOSIN）依托 超过20000平米 的精密制造车间与 超过20年 的射频连接器研发经验，针对SMA-KWFD201型号全线采用高精度数控车削与微带触片一体化加工工艺。我们对微带触片的高度、长度及共面度实施严格的多维度检测管控，确保触片与PCB微带线压接后接触紧密、对位精准。通过对 PTFE绝缘介质 进行精密成型与定位，确保高频信号在微带—同轴转换结构内部的平滑过渡与低损耗传输。出厂的每一枚连接器均经过全频段驻波检测，确保 DC ~ 6GHz 全频带内VSWR稳定在 ≤ 1.25 的优异水平。

作为全面通过 ISO9001 质量管理体系认证的源头实力大厂，德索坚持采用 高纯度磷铜与黄铜棒料 与优质镀金工艺。出厂的每一枚连接器，其内导体与外导体均采用 全镀金 工艺，确保在经历 500次 以上的插拔循环与恶劣环境盐雾测试后，仍具备极低的接触电阻与稳定的弹性接触力。产品 100% 满足RoHS环保要求，是各大微波模块厂、通信设备商及测试仪器厂大批量采购的可靠源头货源。

五、技术交流与工程选型快问

在微带式连接器的面板安装中，微带触片与PCB焊盘的对位精度及压紧力控制至关重要。触片与焊盘之间若存在间隙，将引发阻抗突变与信号反射；若压紧力过大，又可能导致触片变形或PCB焊盘损伤。此外，安装法兰的垂直度偏差还会影响连接器与对接插头的对心精度。德索（DOSIN）通过提供 精确的推荐安装孔尺寸图 与 微带触片安装高度规范，正是为了解决“微带—同轴过渡阻抗不连续、安装对位偏差导致驻波恶化、长期使用后触片接触不良”这一微波模块装配场景的普遍痛点。

如需获取本系列SMA连接器的详细 机械尺寸CAD图纸、微带电路PCB Layout建议尺寸、矢量网络分析仪（VNA）实测6GHz驻波曲线报告，或需要申请 工厂批发询价 与 免费样品评估，欢迎在下方留言，或直接联系德索的在线客服。我们的高频射频技术支持团队将在第一时间为您提供全面的选型配合。

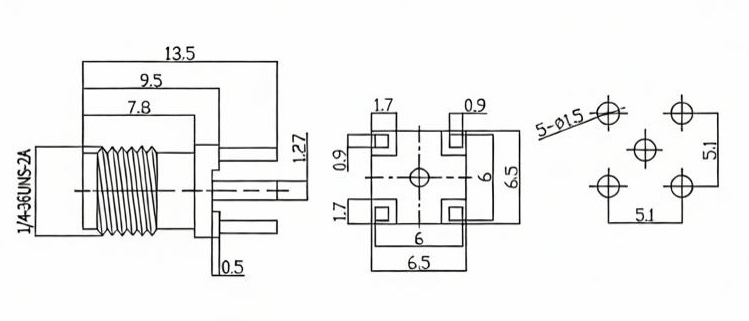

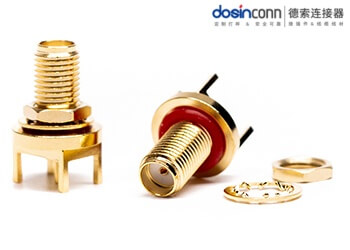

德索SMA-KE SMA-KHD SMA母头PCB板固定天线底座 射频连接器 0-6G/18G源头工厂

/在： /通过：

一、产品概述

本系列产品为德索（DOSIN）针对PCB面板固定安装场景推出的 SMA型母头法兰固定射频连接器，包含 SMA-KHD-6G 与 SMA-KHD-18G 两款标准工业型号（行业惯用别称：SMA-KE）。该系列专为需要在设备机箱、仪器面板或屏蔽壳体上提供稳固SMA接口且对高频性能有不同等级要求的场景而设计，是通信设备、测试仪器及工业电子系统中不可或缺的面板级射频互连组件。

两款产品均采用 SMA母头（内孔） 接口形态，通过标准 1/4-36UNS-2A 英制螺纹与 法兰盘安装孔 实现与机壳面板的牢固固定。其 直型垂直安装式 结构设计，配合 焊片式（Solder Tab） 尾部引出，便于与PCB板或内部线缆进行可靠焊接。产品整体结构紧凑（总长仅 13.5mm），安装高度极低，是各类薄型化、小型化设备面板天线底座或射频接口的理想选择。

产品型号 特征描述 最大工作频率 电压驻波比（VSWR）
SMA-KHD-6G 标准型法兰固定母头 DC ~ 6GHz ≤ 1.25
SMA-KHD-18G 高性能型法兰固定母头 DC ~ 18GHz ≤ 1.35

二、核心技术参数表

1. 电气性能指标（ELECTRICAL PARAMETER）

以下电气参数严格依据工业级测试标准，确保信号传输的高保真度与稳定性。

射频物理特性项目 SMA-KHD-6G（6G版） SMA-KHD-18G（18G版）
标准特性阻抗 50Ω 50Ω
工作频率范围 DC ~ 6GHz DC ~ 18GHz
电压驻波比（VSWR） ≤ 1.25 ≤ 1.35
介质耐压 1000V rms 1000V rms
内导体接触电阻 ≤ 3mΩ ≤ 3mΩ
外导体接触电阻 ≤ 2mΩ ≤ 2mΩ
绝缘电阻 ≥ 5000MΩ ≥ 5000MΩ

2. 机械规格与材质构成（MECHANICAL & MATERIAL）

项目 规格详情
接口界面 SMA母头（内孔），标准1/4-36UNS-2A英制螺纹锁紧
安装方式 法兰盘面板固定，配合安装孔锁紧
结构样式 直型垂直安装式，超紧凑结构
整体总长 13.5mm
法兰宽度 9.5mm
尾部结构 焊片式（Solder Tab） ，适合PCB焊接或内部线缆连接
推荐安装孔 严格按照图示孔径尺寸开孔，确保安装同轴度
内导体材质 铍铜，表面镀金工艺（高弹性、耐疲劳、耐磨损）
外导体材质 黄铜，表面镀金工艺（高导电率、抗氧化）
绝缘介质 聚四氟乙烯（PTFE） ，高频介电性能稳定
机械耐久性 ≥ 500次规范插拔与螺纹旋合循环

3. 环境适应性与绿色合规（ENVIRONMENTAL & COMPLIANCE）

项目 技术指标
工作温度范围 -45℃ ~ +125℃（宽温域设计，适应户外与工业环境）
绿色合规标准 100% 符合 RoHS 国际环保指令
质量体系 通过 ISO9001 国际质量管理体系认证

三、核心应用领域与行业方案

该系列SMA法兰固定母座凭借其 超紧凑结构（总长13.5mm）、法兰固定可靠、6G/18G双频段可选、全镀金工艺 的优异特性，被广泛应用于以下高频场景：

  • 通信设备机箱面板天线底座：在基站设备、直放站、室内分布系统（DAS）的主机面板上，作为外接天线或测试端口的射频输入/输出接口，超薄设计大幅节省面板后方空间。

  • 仪器仪表前面板：广泛应用于频谱分析仪、信号发生器、网络分析仪等测试仪器的面板接口，焊片式尾部便于快速焊接，满足批量生产与维修更换需求。18G版本尤其适合高端微波测试仪器。

  • 紧凑型电子设备：在无人机地面站、便携式监测设备、车载通信终端等对内部空间有严苛要求的场景中，总长仅13.5mm的超短结构有助于优化内部布局。

  • 卫星通信与雷达系统：18G版本凭借其DC~18GHz的超宽频段覆盖能力，成为卫星导航接收机、相控阵雷达T/R组件及微波链路设备面板接口的理想选择。

四、德索连接器（DOSIN）SMA法兰固定系列品控实力

SMA系列连接器作为一种频带宽、体积小的小型射频同轴连接器，其法兰面板固定型号对法兰定位面的垂直度、焊片与壳体的连接强度以及绝缘介质的精确定位有着严格要求。法兰定位面与中心轴的同轴度偏差过大，可能导致面板安装后连接器倾斜、插拔时中心针与对接插头对心不准，加速磨损并引发驻波恶化。尤其对于18G版本，微米级的同轴度偏差即可在微波段产生显著的信号反射。

德索连接器（DOSIN）依托 超过20000平米 的精密制造车间与 超过20年 的射频连接器研发经验，针对SMA-KHD系列全线采用高精度数控车削一体化加工工艺。我们对法兰定位面与壳体中心轴的垂直度实施严格管控，确保面板安装后连接器与对接插头始终保持精准对心。通过对 PTFE绝缘介质 进行精密成型与定位，确保高频信号在连接器内部从DC至18GHz全频段内的平滑过渡与低损耗传输。出厂的每一枚18G版本连接器均经过全频段矢量网络分析仪检测，确保VSWR稳定在 ≤ 1.35 的优异水平。

作为全面通过 ISO9001 质量管理体系认证的源头实力大厂，德索坚持采用 高纯度铍铜与黄铜棒料 与优质镀金工艺。出厂的每一枚连接器，其内导体与外导体均采用 全镀金 工艺，确保在经历 500次 以上的插拔循环与恶劣环境盐雾测试后，仍具备极低的接触电阻与稳定的弹性接触力。产品 100% 满足RoHS环保要求，是各大通信设备商、仪器仪表厂及系统集成商大批量采购的可靠源头货源。

五、技术交流与工程选型快问

在面板安装连接器的使用中，法兰安装孔位偏差或焊接温度控制不当，常导致连接器壳体变形或定位面受损，进而影响插拔对心精度与高频性能稳定性——尤其在18GHz微波段，微小的对心偏差即可引发显著的信号反射与插入损耗。德索（DOSIN）通过提供 精确的推荐安装孔尺寸图 与 严格的出厂垂直度检测，正是为了解决“安装对心不准、高频性能波动、长期使用松动”这一面板安装场景的普遍痛点。

如需获取本系列SMA连接器的详细 机械尺寸CAD图纸、PCB封装建议尺寸、矢量网络分析仪（VNA）实测6G/18G驻波曲线报告，或需要申请 工厂批发询价 与 免费样品评估，欢迎在下方留言，或直接联系德索的在线客服。我们的高频射频技术支持团队将在第一时间为您提供全面的选型配合。

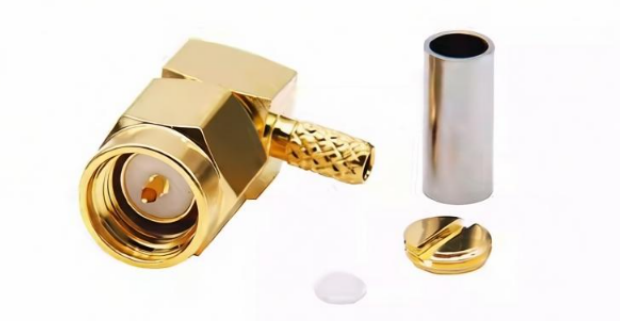

德索SMA-C-JW-1.5/SMA-C-JW-3 SMA公头弯式压接连接器 匹配RG316/RG174/RG58/3DFB线缆6G厂商

/在： /通过：

一、产品概述

本系列产品为德索（DOSIN）针对柔性同轴电缆弯角出线场景推出的 SMA型公头弯式压接射频连接器，包含 SMA-C-JW-1.5 与 SMA-C-JW-3 两款标准工业型号。该系列专为需要在狭小空间内实现射频信号90°转向传输的设备而设计，是无线通信模块、物联网设备、测试线缆组件及紧凑型电子系统中不可或缺的高频互连元器件。

两款产品均采用 SMA公头（阳针） 接口形态，通过标准 1/4-36UNS-2B 英制螺纹锁紧机构实现与SMA母座的可靠对接。其 90°弯式（直角） 结构设计，使线缆引出方向与连接器轴线垂直，相较于传统直式连接器，可大幅节省设备内部纵向空间，尤其适用于PCB布局紧凑、线缆需沿机壳内壁布设的场景。尾部采用 压接式（Crimp） 端接工艺，分别适配不同线径规格的柔性同轴电缆，确保线缆与连接器之间的机械与电气连接具有极高的抗拉强度与信号稳定性。产品全镀金工艺处理，电气性能优异，频率覆盖 DC ~ 6GHz，是各类高频弯角互连场景的理想选择。

产品型号 特征描述 适用电缆 整体总长
SMA-C-JW-1.5 SMA公头弯式压接，紧凑型 RG316 / RG174 15.2mm
SMA-C-JW-3 SMA公头弯式压接，标准型 RG142 / SYV50-3 / RG58/U 16.5mm

二、核心技术参数表

1. 电气性能指标（ELECTRICAL PARAMETER）

以下电气参数严格依据工业级测试标准，适用于该系列全部两款型号，确保信号传输的高保真度与稳定性。

射频物理特性项目 工业级技术指标 / 测试条件
标准特性阻抗 50Ω（精准阻抗匹配，有效减少信号反射）
工作频率范围 DC ~ 6GHz（覆盖Wi-Fi 6/6E、5G Sub-6GHz、测试测量等高频段）
介质耐压 1000V rms（海平面状态）
内导体接触电阻 ≤ 3mΩ（极低的信号传导损耗）
外导体接触电阻 ≤ 2mΩ
绝缘电阻 ≥ 5000MΩ（高频绝缘性能优异）
电压驻波比（VSWR） ≤ 1.25（全频段内回波损耗控制优良）

2. 机械规格与材质构成（MECHANICAL & MATERIAL）

项目 SMA-C-JW-1.5 SMA-C-JW-3
接口界面 SMA公头（阳针），1/4-36UNS-2B英制螺纹 SMA公头（阳针），1/4-36UNS-2B英制螺纹
适用电缆 RG316 / RG174 RG142 / SYV50-3 / RG58/U
端接方式 压接式（Crimp） 压接式（Crimp）
结构样式 90°弯式（直角） 90°弯式（直角）
整体总长 15.2mm（超紧凑） 16.5mm（紧凑）
推荐剥线尺寸 严格按照图示剥线尺寸作业 严格按照图示剥线尺寸作业
内导体材质 黄铜，表面镀金 黄铜，表面镀金
外导体材质 黄铜，表面镀金 黄铜，表面镀金
绝缘介质 聚四氟乙烯（PTFE） 聚四氟乙烯（PTFE）
机械耐久性 ≥ 500次规范插拔与螺纹旋合循环 ≥ 500次规范插拔与螺纹旋合循环

3. 环境适应性与绿色合规（ENVIRONMENTAL & COMPLIANCE

项目 技术指标
工作温度范围 -45℃ ~ +125℃（宽温域设计，适应户外与工业环境）
绿色合规标准 100% 符合 RoHS 国际环保指令
质量体系 通过 ISO9001 国际质量管理体系认证

三、核心应用领域与行业方案

该系列SMA弯式压接公头连接器凭借其弯式节省空间、压接牢固可靠、全镀金工艺、6GHz宽频段覆盖的优异特性，被广泛应用于以下高频场景：

  • 无线通信模块与物联网设备：在Wi-Fi路由器、蓝牙模块、LoRa/ZigBee网关等设备中，弯式设计使线缆可沿PCB边缘或机壳内壁布设，大幅节省板面空间。

  • 测试线缆组件：在射频实验室中制作SMA弯式测试跳线，弯头结构便于连接器在密集面板上并排使用，避免线缆过度弯折。

  • 紧凑型电子设备：在无人机图传模块、便携式监测设备、车载通信终端等对内部空间有严苛要求的场景中，弯式结构有助于优化走线路径、降低装配高度。

  • 通信与广电设备：在基站设备、广播电视发射机等设备的内部高频互连中，弯式出线方式使线缆走向更合理，提升整机装配效率与可靠性。

四、德索连接器（DOSIN）SMA弯式压接系列品控实力

SMA系列连接器作为一种频带宽、体积小的小型射频同轴连接器，其弯式压接型号对结构设计、压接精度与阻抗匹配有着高于直式连接器的技术要求。弯式结构天生存在电磁场突变区域，若内部中心针弯折处的同轴度或绝缘介质补偿设计不当，极易在弯折点引发信号反射，导致驻波比恶化。此外，压接式端接对剥线尺寸、压接高度的一致性要求极高——尤其在6GHz高频段，任何微小的压接缺陷都可能带来可测的性能劣化。

德索连接器（DOSIN）依托 超过20000平米 的精密制造车间与 超过20年 的射频连接器研发经验，针对SMA-C-JW系列全线采用高精度数控车削与弯式一体化加工工艺。我们对弯折处中心针的同轴度实施严格管控，并通过精密的 PTFE绝缘介质 阶梯补偿设计，确保高频信号在弯式结构内部实现平滑过渡。出厂的每一枚连接器均经过全频段驻波检测，确保 DC ~ 6GHz 全频带内VSWR稳定在 ≤ 1.25 的优异水平。

作为全面通过 ISO9001 质量管理体系认证的源头实力大厂，德索坚持采用 高纯度黄铜棒料 与优质镀金工艺。出厂的每一枚连接器，其内导体与外导体均采用 全镀金 工艺，确保在经历 500次 以上的插拔循环与恶劣环境盐雾测试后，仍具备极低的接触电阻与稳定的弹性接触力。同时，我们对压接部位的尺寸一致性实施批次全检，确保大批量采购时每一枚连接器的压接性能高度一致。产品 100% 满足RoHS环保要求，是各大通信设备商、物联网模块厂及线束加工厂大批量采购的可靠源头货源。

五、技术交流与工程选型快问

在弯式压接连接器的使用中，线缆剥线尺寸偏差或压接模具选型不当，常导致内导体压接后缩针、外导体压接不充分，进而引发信号衰减增大与驻波比恶化——尤其在6GHz高频段，微小的压接缺陷即会造成可测的性能劣化。此外，弯式结构在频繁弯折受力下更易发生内部针芯偏移。德索（DOSIN）通过提供 精确的推荐剥线尺寸图 与 压接工艺规范指导书，正是为了解决“压接不良导致高频性能不稳、弯式结构驻波离散性大、批次一致性差”这一射频线束加工领域的普遍痛点。

如需获取本系列SMA连接器的详细 机械尺寸CAD图纸、矢量网络分析仪（VNA）实测6GHz驻波曲线报告、压接工艺规范指导书，或需要申请 工厂批发询价 与 免费样品评估，欢迎在下方留言，或直接联系德索的在线客服。我们的高频射频技术支持团队将在第一时间为您提供全面的选型配合。

SMA线束采购里的长度陷阱：压降和衰减一起算总账，才能算清项目预算

/在： /通过：

✍️ 德索连接器 · 王工

很多企业第一次采购 SMA 线束时，都会把重点放在：

  • 接头多少钱
  • 线材单价多少
  • 哪家报价更低

尤其项目前期。

采购最喜欢问的一句话通常是：

👉 “同样的 SMA 线，为什么你家贵这么多？”

但真正做过射频系统落地的人通常都知道。

SMA 线束采购里最容易被低估的。

其实不是接头。

而是：

👉 长度。

很多项目前期只看单根成本。

后期真正上线后：

  • 发射功率不够
  • 信号裕量不足
  • 高频损耗超标
  • 系统稳定性下降

最后不得不：

  • 更换更高功率模块
  • 增加补偿电路
  • 重新改线
  • 追加预算

而这些问题的源头。

很多时候仅仅只是：

👉 线束长度没算明白。

为什么 SMA 线束长度会影响这么大？

因为高频系统里。

线缆本身不是“透明”的。

它会产生：

  • 插入损耗
  • 电压压降
  • 功率衰减
  • 相位变化

而且：

👉 长度越长，问题越明显。

很多人采购时只算“单价”

这是特别典型的误区。

比如：

A方案：

  • 便宜线材
  • 长距离布线
  • 初期成本低

B方案：

  • 高频低损耗线
  • 长度优化
  • 单价更贵

很多采购第一眼都会倾向 A。

但真正上线后。

A方案可能反而更烧钱。

德索实验室之前碰到过一个特别典型的案例

客户做的是车载通信系统。

前期为了节省成本。

统一把 SMA 线束长度增加。

方便不同平台通用。

结果后面：

  • 高频链路裕量不足
  • 某频段误码率上升
  • 发射功率开始不稳定

最开始大家怀疑：

  • 模组性能
  • 天线增益
  • 射频芯片

结果最后发现👇

真正的问题居然只是：

👉 线束比原设计长了几十厘米。

为什么高频下“几十厘米”都会很敏感？

因为 GHz 高频系统里。

损耗是会累积的。

尤其：

  • 频率越高
  • 线材越细
  • 长度越长

衰减会越来越明显。

很多人低估了一个现实：

👉 SMA 接头只是入口。

真正吃掉信号的。

往往是后面的线缆。

压降为什么也必须一起算？

因为很多系统并不只是纯射频。

尤其现在：

  • 有源天线
  • LNA供电
  • 射频+直流混传

越来越常见。

这时候线束除了高频衰减。

还会出现：

👉 直流压降。

如果线太长：

  • 供电电压下降
  • 模组工作不稳定
  • 放大器增益漂移

问题会同时叠加。

很多人只算射频损耗，却忘了供电边界

这是很多项目后期翻车的重要原因。

因为前期大家通常会关注：

👉 插损。

但忽略：

👉 电流经过细线时同样会发热和压降。

尤其：

  • 小线径同轴线
  • 长距离 SMA 线束
  • 高频+供电复合系统

特别容易踩坑。

为什么便宜 SMA 线束后期可能更贵？

因为很多低价方案通常会：

  • 用更细导体
  • 屏蔽层密度降低
  • 介质损耗更高
  • 铜材纯度下降

前期报价可能便宜。

但后期：

  • 发射功率不够
  • 误码率增加
  • 高频裕量下降

最终可能需要：

👉 更换更贵的主动器件补偿。

一个很多人忽略的问题：长度统一未必是好事

很多项目为了方便生产。

喜欢：

👉 所有 SMA 线统一长度。

这样管理简单。

但实际上。

很多链路根本不需要那么长。

结果就是：

👉 白白增加损耗。

尤其高频系统。

多余长度本身就是：

👉 额外衰减。

为什么毫米波系统对长度尤其敏感？

因为频率越高。

同轴线损耗增长越快。

尤其：

  • 24GHz
  • 40GHz
  • 毫米波雷达

里。

几十厘米差异。

可能就已经足够改变：

  • 链路预算
  • 接收灵敏度
  • 发射裕量

德索实验室后来总结了一个规律

很多 SMA 项目后期预算失控。

最后都不是：

👉 模组太贵。

而是：

👉 前期线束长度和损耗没算清楚。

尤其：

  • 高频衰减
  • 直流压降
  • 发热累积
  • 功率补偿需求

这些成本后面会一起爆发。

那SMA线束采购到底该怎么算？

真正合理的方式通常是：

① 先算链路预算

明确：

  • 最大允许插损
  • 发射功率余量
  • 接收灵敏度边界

② 再反推线材与长度

而不是先决定：

👉 “统一做两米”。

③ 高频损耗和直流压降一起评估

尤其：

  • 有源天线
  • 射频供电复合系统

不能只看 RF 参数。

④ 不要只比较单根报价

真正该看的其实是：

👉 整个系统后期成本。

写在最后

SMA 线束采购里，真正危险的从来不是“单价高一点”。

很多项目后期性能不够、预算追加甚至系统返工，真正根源往往都和线束长度、衰减以及压降没有提前算清楚有关。

这些年德索连接器在协助客户做 SMA 项目选型时，也越来越明显感受到：

真正成熟的射频采购逻辑，从来不是“哪家报价最低”。

很多时候。

真正决定项目最终成本的。

恰恰是：

👉 你有没有把线束长度、功率损耗和供电压降，当成一个整体系统去计算。

SMA接头为什么最怕振动环境？内外导体尺寸偏差20微米都可能让高频性能前功尽弃

/在： /通过：

✍️ 德索连接器 · 王工

在德索连接器上班了这么久，见证了太多新人成长

很多人第一次接触 SMA 时，都会觉得它已经算“很牢”的接口了。

毕竟：

  • 有螺纹锁紧
  • 金属结构完整
  • 接触看起来也很稳定

于是很多现场会默认：

👉 “只要拧紧，振动环境应该问题不大。”

但真正做过：

  • 车载射频
  • 无人机通信
  • 工业振动设备
  • 户外高频系统

的人通常都会知道。

SMA 在振动环境下真正可怕的。

从来不是：

👉 完全松脱。

而是：

👉 那些肉眼根本看不见的微小尺寸偏移。

尤其：

内导体与外导体同轴结构。

哪怕只偏离十几微米。

高频性能都可能瞬间开始漂移。

为什么 SMA 对尺寸一致性这么敏感？

因为 SMA 本质上并不是普通电连接器。

它真正核心的地方是：

👉 精密同轴结构。

而同轴结构最重要的。

就是：

👉 中心导体与外导体之间的几何关系。

因为这直接决定：

  • 阻抗连续性
  • 电场分布
  • 高频回流路径

为什么振动环境会放大问题？

因为振动最可怕的地方。

并不是一次性震坏。

而是：

👉 长期微位移累积。

尤其 SMA 在振动环境里。

最容易发生：

  • 中心针微偏移
  • 接触压力变化
  • PTFE缓慢蠕变
  • 外导体同轴度变化

这些问题低频下可能完全感觉不到。

但高频系统：

会被迅速放大。

德索实验室之前拆过一批“振动后失效”的 SMA

客户做的是无人平台通信设备。

实验室静态测试：

一切正常。

但上设备振动后：

开始出现：

  • 驻波波动
  • 高频链路掉包
  • 插损随机漂移
  • 长时间运行后性能下降

最开始他们怀疑：

  • 模组抗振不足
  • PCB虚焊
  • 线缆断芯

结果最后发现👇

真正的问题居然只是：

👉 内导体与外导体同轴尺寸偏移。

偏差甚至不到20微米。

为什么20微米都能影响高频性能？

因为到了 GHz 级。

高频信号对几何结构变化极其敏感。

尤其 SMA 这种：

👉 50欧姆精密阻抗结构。

一旦：

  • 中心导体偏心
  • 外导体圆度异常
  • 介质位置漂移

局部阻抗就会立刻变化。

而高频系统最怕的。

恰恰就是：

👉 阻抗连续性被破坏。

很多人低估了PTFE在振动里的影响

很多人会把注意力放在金属件。

但实际上。

SMA 里面真正容易慢慢变化的。

往往是：

👉 PTFE绝缘介质。

因为长期振动和热循环下。

它会出现：

  • 微小蠕变
  • 形变量累积
  • 同轴定位漂移

结果就是：

中心导体开始慢慢偏心。

为什么高频系统最怕“半松不松”？

因为真正危险的情况通常不是：

❌ 完全断开

而是：

👉 接触还在，但结构已经漂了。

比如：

  • 接触压力下降
  • 中心针轻微偏移
  • 屏蔽间距变化

这些问题低频还能工作。

但高频下：

驻波和插损会明显开始波动。

一个很多人忽略的问题：螺纹锁紧≠结构稳定

很多人觉得：

SMA拧紧就没问题。

但实际上。

螺纹锁住的只是：

👉 外部机械连接。

真正决定高频性能的。

仍然是：

👉 内部同轴结构是否始终保持稳定。

为什么低价SMA特别怕振动？

因为很多低端产品：

  • 内导体同轴度差
  • PTFE定位精度不足
  • 弹片张力不稳定
  • 机加工公差漂移

静态测试时可能还能过。

但进入振动环境后：

这些微小误差会被迅速放大。

为什么现在高端射频系统越来越强调“抗振一致性”？

因为行业已经慢慢意识到👇

很多 SMA 高频异常。

真正根源并不是：

👉 电气参数不够。

而是：

👉 机械结构在动态环境下已经失稳。

尤其：

  • 车载系统
  • 航空电子
  • 无人平台
  • 工业振动场景

这些环境里。

机械公差本身。

已经成为高频性能的一部分。

德索实验室后来总结了一个规律

很多 SMA 振动失效案例。

最后都不是：

👉 接头彻底坏了。

而是：

👉 内外导体的几何关系已经偏离设计中心。

尤其：

  • 中心针偏心
  • PTFE位移
  • 同轴度漂移
  • 接触压力下降

这些问题常温静态可能完全正常。

但一进入振动环境：

高频性能就会迅速崩掉。

写在最后

SMA 接头在振动环境下真正怕的，从来不是简单的“松没松”。

很多后期出现的驻波漂移、信号掉包甚至高频链路不稳定问题，本质上都和内导体、外导体之间那几十微米的几何关系是否稳定有关。

这些年德索连接器在协助客户分析 SMA 抗振异常案例时，也越来越明显感受到：

真正稳定的高频连接，并不是“拧紧了”就结束了。

很多时候。

真正决定系统长期可靠性的。

恰恰是：

👉 那套精密同轴结构，在持续振动下还能不能始终维持设计中心。

德索SMA-J-1.0 SMA公头开天窗射频连接器 焊接适用RG178线缆源头工厂

/在： /通过：

一、产品概述

本产品为德索（DOSIN）针对超细同轴电缆终端连接场景推出的 SMA型公头开天窗焊接式射频连接器，官方标准型号：SMA-J-1.0。该产品专为 RG178 超细同轴电缆的精密端接而设计，是无线通信模块、物联网设备、无人机图传及射频测试线缆组件中不可或缺的高频互连元器件。

该连接器采用 SMA公头（阳针） 接口形态，通过标准 1/4-36UNS-2A 英制螺纹锁紧机构实现与SMA母座的可靠对接。其独特的 “开天窗”外壳结构设计——在壳体侧面开设便于操作的焊接窗口——使得内导体与RG178线芯的焊接过程 无需穿过狭长内孔，焊点清晰可见、操作便捷可控，大幅降低了超细线缆的焊接难度与返工率。尾部采用 焊接式（Solder） 端接工艺，配合压接式外导体固定，确保线缆与连接器之间的机械与电气连接具有极高的抗拉强度与信号稳定性。产品总长仅 18.4mm，超紧凑结构设计完美适配高密度布局与狭小空间内的射频信号传输需求。

二、核心技术参数表

1. 电气性能指标（ELECTRICAL PARAMETER）

以下电气参数严格依据工业级测试标准，确保信号传输的高保真度与稳定性。

射频物理特性项目 工业级技术指标 / 测试条件
标准特性阻抗 50Ω（精准阻抗匹配，有效减少信号反射）
工作频率范围 DC ~ 6GHz（覆盖Wi-Fi、蓝牙、GPS、4G通信等主流频段）
介质耐压 1000V rms（海平面状态）
中心接触电阻 ≤ 3mΩ（极低的信号传导损耗）
外部接触电阻 ≤ 2mΩ
绝缘电阻 ≥ 5000MΩ（高频绝缘性能优异）

2. 机械规格与材质构成（MECHANICAL & MATERIAL）

项目 规格详情
接口界面 SMA公头（阳针），标准1/4-36UNS-2A英制螺纹锁紧
适用电缆 RG178（超细同轴电缆，线径约1.0mm）
端接方式 焊接式（Solder）内导体焊接 + 外导体压接

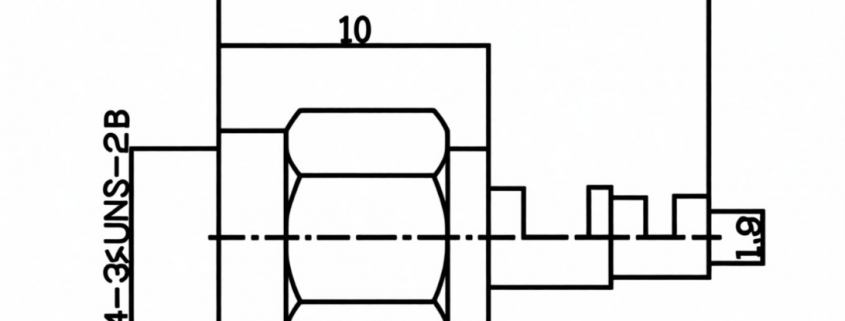

结构样式 直型一体化同轴结构，开天窗外壳设计便于焊接操作
整体总长 18.4mm（超紧凑设计）
内导体材质 黄铜，表面镀金工艺（高导电率、抗氧化）
外导体材质 黄铜，表面镀金工艺（高导电率、耐腐蚀）
绝缘介质 聚四氟乙烯（PTFE），高频介电性能稳定
机械耐久性 ≥ 500次规范插拔与螺纹旋合循环

3. 环境适应性与绿色合规（ENVIRONMENTAL & COMPLIANCE）

项目 技术指标
工作温度范围 -45℃ ~ +125℃
绿色合规标准 100% 符合 RoHS 国际环保指令
质量体系 通过 ISO9001 国际质量管理体系认证

三、核心应用领域与行业方案

该款SMA-J-1.0开天窗公头连接器凭借其开窗焊接便捷、适配RG178超细线缆、全镀金工艺的优异特性，被广泛应用于以下高频场景：

  • 物联网与无线通信模块：在LoRa、ZigBee、NB-IoT等无线通信模块的天线接口连接中，RG178超细线缆配合本连接器可实现小空间内的高频信号可靠传输。

  • 无人机与图传系统：在无人机图传模块、FPV眼镜等对体积与重量有严苛要求的设备中，超紧凑设计与RG178细线的搭配大幅节省内部空间。

  • 射频测试线缆组件：在射频实验室中制作SMA测试跳线，开天窗设计使焊接过程简便可控，适合小批量手工制线与维修返工场景。

  • 便携式与可穿戴设备：在智能手表、便携式监测终端等微型电子设备中，提供稳定可靠的高频信号互连方案。

四、德索连接器（DOSIN）SMA开天窗系列品控实力

SMA系列连接器与RG178超细同轴电缆的配合，对焊接工艺与结构精度有着极高的要求。RG178线缆外径仅约1.0mm，线芯极为纤细，传统封闭式结构的连接器在焊接时需将线芯穿过狭长内孔，操作难度大、焊点不可见，极易导致虚焊、短路或内导体损伤。德索 “开天窗” 外壳设计，在壳体侧面开设了便于操作的焊接窗口，使操作人员能够 直接观察并完成内导体焊接——焊点清晰可见，焊接质量可控可检，大幅降低了超细线缆的焊接门槛与返工率。

德索连接器（DOSIN）依托 超过20000平米 的精密制造车间与 超过20年 的射频连接器研发经验，针对SMA-J-1.0型号全线采用高精度数控车削一体化加工工艺。我们对内导体同轴度、开天窗窗口位置精度及绝缘介质定位实施严格的多维度检测管控，确保连接器与RG178线缆焊接后始终保持精准对心。通过对 PTFE绝缘介质 进行精密成型与定位，确保高频信号在连接器内部的平滑过渡与低损耗传输。

作为全面通过 ISO9001 质量管理体系认证的源头实力大厂，德索坚持采用 高纯度黄铜棒料 与优质镀金工艺。出厂的每一枚连接器，其内导体与外导体均采用全镀金工艺，确保在经历 500次 以上的插拔循环与恶劣环境盐雾测试后，仍具备极低的接触电阻与稳定的弹性接触力。产品 100% 满足RoHS环保要求，是各大通信设备商、物联网模块厂及射频实验室大批量采购的可靠源头货源。

五、技术交流与工程选型快问

在RG178超细线缆的连接器焊接中，传统封闭式结构常因内孔狭小导致线芯难以精准穿入，焊点不可见使得虚焊难以察觉，返工时又容易损伤线缆。德索（DOSIN）通过 “开天窗”外壳设计 ——在壳体侧面开设焊接窗口——让操作人员能够 直接观察并完成内导体焊接，焊点清晰可见、质量可控可检。这一设计正是为了解决“超细线缆焊接困难、焊点质量不可控、返工率高”这一射频线束加工领域的长期痛点。

如需获取本系列SMA连接器的详细机械尺寸CAD图纸、矢量网络分析仪（VNA）实测驻波曲线报告、焊接工艺规范指导书，或需要申请工厂批发询价与免费样品评估，欢迎在下方留言，或直接联系德索的在线客服。我们的高频射频技术支持团队将在第一时间为您提供全面的选型配合。

德索SMA-C-KY-1.5-1 SMA母头压接式连接器 适配RG174/RG316等线缆源头厂商

/在： /通过：

一、产品概述

本产品为德索（DOSIN）针对小微同轴电缆终端连接与机箱穿墙安装场景推出的 SMA型母头压接式射频连接器，官方标准型号：SMA-C-KY-1.5-1。该产品专为 RG316 与 RG174 两类柔性同轴电缆的精密端接而设计，是无线通信设备、测试仪器及工业电子中需要面板穿墙固定与小微线缆匹配的关键互连组件。

该连接器采用 SMA母头（内孔） 接口形态，通过标准 1/4-36UNS-2A 英制螺纹与 法兰盘+螺母后置锁紧 实现与机壳面板的牢固固定。尾部采用 压接式（Crimp） 端接工艺，适配小微线缆的外导体编织层结构，确保线缆与连接器之间的机械与电气连接具有极高的抗拉强度与信号稳定性。产品壳体配有 SW8 扳手平台，方便安装与拆卸时的受力操作。产品结构紧凑（总长23.5mm），电气性能优异，是替代普通浮动式SMA连接器、实现面板级高频信号馈入/馈出的理想选择。

二、核心技术参数表

1. 电气性能指标（ELECTRICAL PARAMETER）

以下电气参数严格依据工业级测试标准，确保信号传输的高保真度与稳定性。

射频物理特性项目 工业级技术指标 / 测试条件
标准特性阻抗 50Ω（精准阻抗匹配，有效减少信号反射）
工作频率范围 DC ~ 3GHz（覆盖Wi-Fi、蓝牙、GPS、3G/4G通信等主流频段）
介质耐压 1000V rms（海平面状态）
内导体接触电阻 ≤ 3mΩ（极低的信号传导损耗）
外导体接触电阻 ≤ 2mΩ
绝缘电阻 ≥ 5000MΩ（高频绝缘性能优异）

2. 机械规格与材质构成（MECHANICAL & MATERIAL）

项目 规格详情
接口界面 SMA母头（内孔），标准1/4-36UNS-2A英制螺纹锁紧
适用电缆 RG316 / RG174（柔性同轴电缆）
端接方式 压接式（Crimp），适配线缆外导体编织层
安装方式 螺母穿墙式面板固定（法兰盘+螺母后置锁紧）
安装螺纹长度 11.4mm
整体总长 23.5mm
扳手平台 SW8，方便螺母锁紧与拆卸
推荐安装孔 严格按照图示孔径尺寸开孔，确保安装同轴度
推荐剥线尺寸 严格按照图示剥线尺寸作业，确保压接可靠性
内导体材质 磷铜，表面镀金工艺（高弹性、耐磨损）
外导体材质 黄铜，表面镀金工艺（高导电率、抗氧化）
绝缘介质 聚四氟乙烯（PTFE），高频介电性能稳定
机械耐久性 ≥ 500次规范插拔与螺纹旋合循环

3. 环境适应性与绿色合规（ENVIRONMENTAL & COMPLIANCE）

项目 技术指标
工作温度范围 -45℃ ~ +125℃（宽温域设计，适应户外与工业环境）
绿色合规标准 100% 符合 RoHS 国际环保指令
质量体系 通过 ISO9001 国际质量管理体系认证

三、核心应用领域与行业方案

该款SMA-C-KY-1.5-1穿墙压接母座凭借其穿墙固定可靠、适配小微线缆、全镀金工艺的优异特性，被广泛应用于以下场景：

  • 通信设备机箱面板：在基站设备、直放站、室内分布系统（DAS）的主机面板上，作为射频信号输入/输出端口，螺母后置设计确保面板两侧固定牢固。

  • 仪器仪表与测试设备：在频谱分析仪、信号发生器、网络分析仪等测试设备的后面板穿墙接口中，实现内部RG316/RG174线缆与外部测试线的可靠转接。

  • 紧凑型电子设备：在无人机地面站、便携式监测设备、车载通信终端等对内部空间有严苛要求的场景中，超紧凑设计（总长23.5mm）大幅节省面板后方空间。

  • 工业物联网与医疗设备：在工业射频识别（RFID）读写器、医疗成像设备等对可靠性要求较高的应用中，提供稳定的面板级高频信号穿墙传输。

四、德索连接器（DOSIN）穿墙压接系列品控实力

SMA系列连接器与RG316/RG174小微同轴电缆的压接配合，对剥线尺寸精度与压接模具精度有着严格的要求。小微线缆的外导体为精细编织铜网结构，压接高度偏差过大或外导体翻边不均匀，均可能导致接触电阻增大、屏蔽效能下降，进而引发信号泄漏与驻波恶化。尤其在3GHz频段，微小的压接缺陷即可造成可测的性能劣化。此外，穿墙安装时法兰面与面板的垂直度偏差还会影响插拔对心精度。

德索连接器（DOSIN）依托 超过20000平米 的精密制造车间与 超过20年 的射频连接器研发经验，针对SMA-C-KY-1.5-1型号全线采用高精度数控车削一体化加工工艺。我们对法兰定位面、壳体中心轴与内导体同轴度实施严格的多维度检测管控，确保连接器与小微线缆压接后始终保持精准对心，同时保证穿墙安装后法兰面与面板垂直贴合。通过对 PTFE绝缘介质 进行精密成型与定位，确保高频信号在连接器内部的平滑过渡与低损耗传输。

作为全面通过 ISO9001 质量管理体系认证的源头实力大厂，德索坚持采用 高纯度磷铜与黄铜棒料 与优质镀金工艺。出厂的每一枚连接器，其内导体与外导体均采用全镀金工艺，确保在经历 500次 以上的插拔循环与恶劣环境盐雾测试后，仍具备极低的接触电阻与稳定的弹性接触力。产品 100% 满足RoHS环保要求，是各大通信设备商、仪器仪表厂及系统集成商大批量采购的可靠源头货源。

五、技术交流与工程选型快问

在穿墙压接连接器的安装中，剥线尺寸偏差或压接模具选型不当，常导致内导体压接后缩针或外导体编织层压接不充分，引发信号衰减增大与接触不良。此外，穿墙安装时螺母锁紧扭矩过大可能造成法兰面变形或连接器壳体扭转，进而影响驻波比稳定性。德索（DOSIN）通过提供精确的推荐剥线尺寸图与压接工艺规范指导书，正是为了解决“压接不良导致信号不稳、穿墙安装对心不准、高频性能波动”这一线束加工与面板安装场景的普遍痛点。

如需获取本系列SMA连接器的详细机械尺寸CAD图纸、PCB封装建议尺寸、压接工艺规范与穿墙安装指导书，或需要申请工厂批发询价与免费样品评估，欢迎在下方留言，或直接联系德索的在线客服。我们的高频射频技术支持团队将在第一时间为您提供全面的选型配合。

德德索SMA-JE插座SMA-JHD偏脚 SMA公头 PCB面板安装式射频同轴连接器源头工厂

/在： /通过：

一、产品概述

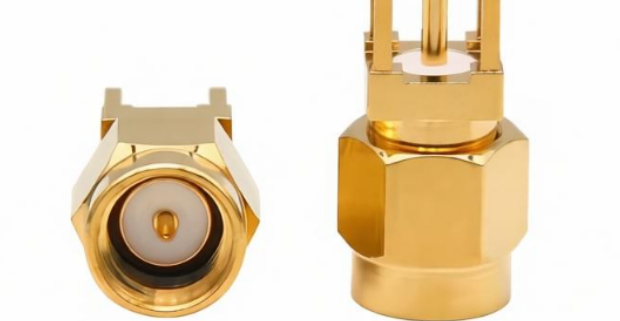

本产品为德索（DOSIN）针对PCB面板固定安装场景推出的 SMA型公头偏脚面板安装射频连接器，官方标准型号：SMA-JHD（行业惯用别称：SMA-JE插座）。该产品专为需要在设备机箱、仪器面板或屏蔽壳体上提供稳固SMA公头接口而设计，是通信设备、测试仪器及工业电子系统中不可或缺的面板级射频互连组件。

该连接器采用 SMA公头（阳针） 接口形态，通过标准 1/4-36UNS-2A 英制螺纹与 偏脚法兰盘 实现与机壳面板的牢固固定。其独特的 偏脚（偏口） 结构设计，使连接器的安装引脚相对于壳体中心轴呈偏移布局，适配PCB板上特定的焊盘位置与走线需求。产品尾部采用 焊片式 引出结构（总长16.4mm），便于与PCB板进行可靠焊接。整体结构紧凑、固定可靠，是替代普通浮动式SMA连接器、实现面板级高精度射频信号馈入/馈出的理想选择。

二、核心技术参数表

1. 电气性能指标（ELECTRICAL PARAMETER）

以下电气参数严格依据工业级测试标准，确保信号传输的高保真度与稳定性。

射频物理特性项目 工业级技术指标 / 测试条件
标准特性阻抗 50Ω（精准阻抗匹配，有效减少信号反射）
工作频率范围 DC ~ 6GHz（覆盖Wi-Fi 6/6E、5G Sub-6GHz、测试测量等主流频段）
介质耐压 1000V rms（海平面状态）
内导体接触电阻 ≤ 3mΩ（极低的信号传导损耗）
外导体接触电阻 ≤ 2mΩ
绝缘电阻 ≥ 5000MΩ（高频绝缘性能优异）
电压驻波比（VSWR） ≤ 1.25（全频段内回波损耗控制优良）

2. 机械规格与材质构成（MECHANICAL & MATERIAL）

项目 规格详情
接口界面 SMA公头（阳针），标准1/4-36UNS-2A英制螺纹锁紧
安装方式 偏脚法兰盘面板固定，配合安装孔锁紧
结构样式 直型垂直安装式，偏脚引脚布局
整体总长 16.4mm（超紧凑设计）
尾部结构 焊片式引出，适合PCB焊接
内导体材质 黄铜，表面镀金工艺（高导电率、抗氧化）
外导体材质 黄铜，表面镀金工艺（高导电率、耐腐蚀）
绝缘介质 聚四氟乙烯（PTFE），高频介电性能稳定
机械耐久性 ≥ 500次规范插拔与螺纹旋合循环

3. 环境适应性与绿色合规（ENVIRONMENTAL & COMPLIANCE）

项目 技术指标
工作温度范围 -45℃ ~ +125℃（宽温域设计，适应户外与工业环境）
绿色合规标准 100% 符合 RoHS 国际环保指令
质量体系 通过 ISO9001 国际质量管理体系认证

三、核心应用领域与行业方案

该款SMA-JHD偏脚面板安装连接器凭借其偏脚结构灵活布局、法兰固定可靠、全镀金工艺的优异特性，被广泛应用于以下场景：

  • 通信设备机箱面板：在基站设备、直放站、室内分布系统（DAS）的主机面板上，作为射频信号输入/输出端口，偏脚设计为PCB走线提供了更多灵活性。

  • 仪器仪表前面板：广泛应用于频谱分析仪、信号发生器、网络分析仪等测试仪器的面板接口，方便测试线缆的频繁插拔。

  • 紧凑型电子设备：在无人机地面站、便携式监测设备、车载通信终端等对内部空间有严苛要求的场景中，偏脚结构有助于避开PCB上其他元器件，优化布局。

  • 军工与航空航天：在机载、舰载电子设备中，偏脚法兰配合全镀金工艺与宽温域工作能力，提供长期稳定可靠的射频连接方案。

四、德索连接器（DOSIN）SMA偏脚面板安装系列品控实力

SMA系列连接器作为一种频带宽、体积小的小型射频同轴连接器，其偏脚面板安装型号对法兰定位面的垂直度、偏脚引脚与中心轴的位置度要求极高。法兰定位面与中心轴的同轴度偏差过大，或偏脚引脚的共面度不足，均可能导致面板安装后连接器倾斜、中心针与对接母头对心不准，进而引发驻波比恶化与插拔寿命缩短等隐患。

德索连接器（DOSIN）依托 超过20000平米 的精密制造车间与 超过20年 的射频连接器研发经验，针对SMA-JHD型号全线采用高精度数控车削一体化加工工艺。我们对法兰定位面、中心轴同轴度及偏脚引脚的共面度实施严格的多维度检测管控，确保面板安装后连接器始终保持精准对位。通过对 PTFE绝缘介质 进行精密成型与定位，确保高频信号在连接器内部的平滑过渡与低损耗传输。

作为全面通过 ISO9001 质量管理体系认证的源头实力大厂，德索坚持采用 高纯度黄铜棒料 与优质镀金工艺。出厂的每一枚连接器，其内导体与外导体均采用全镀金工艺，确保在经历 500次 以上的插拔循环与恶劣环境盐雾测试后，仍具备极低的接触电阻与稳定的弹性接触力。产品 100% 满足RoHS环保要求，是各大通信设备商、仪器仪表厂及系统集成商大批量采购的可靠源头货源。

五、技术交流与工程选型快问

在面板安装偏脚连接器的使用中，PCB焊盘位置偏差或安装扭矩过大，常导致连接器壳体变形或偏脚引脚受力不均，进而影响插拔对心精度与高频性能稳定性。德索（DOSIN）通过提供精确的推荐安装孔尺寸图与严格的出厂垂直度与共面度检测，正是为了解决“安装对心不准、偏脚焊接不良、长期使用松动”这一面板安装场景的普遍痛点。

如需获取本系列SMA连接器的详细机械尺寸CAD图纸、PCB封装建议尺寸、矢量网络分析仪（VNA）实测驻波曲线报告，或需要申请工厂批发询价与免费样品评估，欢迎在下方留言，或直接联系德索的在线客服。我们的高频射频技术支持团队将在第一时间为您提供全面的选型配合。

德索SMA-KYWHD17 SMA弯母头 螺纹17mm插座 PCB面板固定射频连接器源头工厂

/在： /通过：

一、产品概述

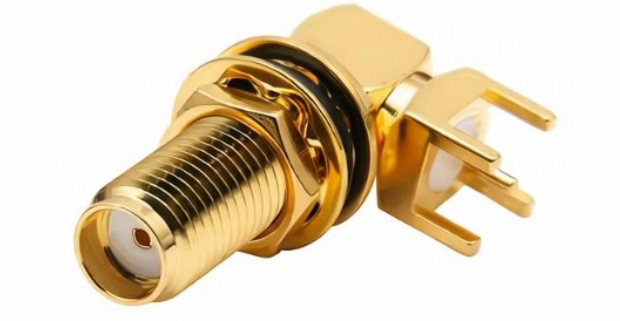

本产品为德索（DOSIN）针对PCB面板固定安装场景推出的 SMA型弯母头射频连接器，官方标准型号：SMA-KYWHD17。该产品专为需要在设备机箱、仪器面板或屏蔽壳体上提供稳固SMA接口且对安装高度有严苛要求的场景而设计，是通信设备、测试仪器及工业电子系统中不可或缺的面板级射频互连组件。

该连接器采用 SMA母头（内孔） 接口形态，通过标准 1/4-36UNS-2A 英制螺纹与 法兰盘安装孔 实现与机壳面板的牢固固定。其独特的 90°弯式（直角） 结构设计，使连接器在面板安装后线缆引出方向与面板平行，相较于传统直式安装方式，可大幅节省设备内部纵向空间，适配各类紧凑型设备的结构布局。产品尾部采用 焊片式 引出结构（总长23mm，安装螺纹长度17mm），便于与PCB板或内部线缆进行可靠焊接。产品壳体配有 SW8 扳手平台，方便安装与拆卸操作。

二、核心技术参数表

1. 电气性能指标（ELECTRICAL PARAMETER）

以下电气参数严格依据工业级测试标准，确保信号传输的高保真度与稳定性。

射频物理特性项目 工业级技术指标 / 测试条件
标准特性阻抗 50Ω（精准阻抗匹配，有效减少信号反射）
工作频率范围 DC ~ 6GHz（覆盖Wi-Fi 6/6E、5G Sub-6GHz、测试测量等主流频段）
介质耐压 1000V rms（海平面状态）
内导体接触电阻 ≤ 3mΩ（极低的信号传导损耗）
外导体接触电阻 ≤ 2mΩ
绝缘电阻 ≥ 5000MΩ（高频绝缘性能优异）
电压驻波比（VSWR） ≤ 1.25（全频段内回波损耗控制优良）

2. 机械规格与材质构成（MECHANICAL & MATERIAL）

项目 规格详情
接口界面 SMA母头（内孔），标准1/4-36UNS-2A英制螺纹锁紧
安装方式 法兰盘面板固定，配合安装孔锁紧（推荐安装孔尺寸见图示）
结构样式 90°弯式（直角），线缆引出方向与面板平行
安装螺纹长度 17mm
整体总长 23mm
扳手平台 SW8，方便螺纹锁紧与拆卸
尾部结构 焊片式引出，适合PCB焊接或内部线缆连接
内导体材质 磷铜，表面镀金工艺（高弹性、耐磨损）
外导体材质 黄铜，表面镀金工艺（高导电率、抗氧化）
绝缘介质 聚四氟乙烯（PTFE），高频介电性能稳定
机械耐久性 ≥ 500次规范插拔与螺纹旋合循环

3. 环境适应性与绿色合规（ENVIRONMENTAL & COMPLIANCE）

项目 技术指标
工作温度范围 -45℃ ~ +125℃（宽温域设计，适应户外与工业环境）
绿色合规标准 100% 符合 RoHS 国际环保指令
质量体系 通过 ISO9001 国际质量管理体系认证

三、核心应用领域与行业方案

该款SMA-KYWHD17弯母头连接器凭借其直角弯式节省空间、法兰固定可靠、全镀金工艺的优异特性，被广泛应用于以下场景：

  • 通信设备机箱面板：在基站设备、直放站、室内分布系统（DAS）的主机面板上，作为射频信号输入/输出端口，弯式设计使内部走线更加规整，节省宝贵空间。

  • 仪器仪表前面板：广泛应用于频谱分析仪、信号发生器、网络分析仪等测试仪器的面板接口，方便测试线缆的频繁插拔，同时避免线缆垂直伸出影响操作。

  • 紧凑型电子设备：在无人机地面站、便携式监测设备、车载通信终端等对内部空间有严苛要求的场景中，弯式结构大幅降低面板后方占空高度。

  • 军工与航空航天：在机载、舰载电子设备中，弯式设计有利于线缆沿舱壁布设，配合全镀金工艺与宽温域工作能力，提供长期稳定可靠的射频连接方案。

四、德索连接器（DOSIN）SMA弯母头系列品控实力

SMA系列连接器作为一种频带宽、体积小的小型射频同轴连接器，其弯式面板安装型号对法兰定位面与壳体垂直度、弯式结构内部的阻抗连续性要求极高。弯式结构天生存在电磁场突变区域，若内部中心针弯折处的同轴度或绝缘介质补偿设计不当，极易在弯折点引发信号反射，导致驻波比恶化。此外，法兰定位面的垂直度偏差还可能造成面板安装后连接器与对接插头对心不准，加速插拔磨损。

德索连接器（DOSIN）依托 超过20000平米 的精密制造车间与 超过20年 的射频连接器研发经验，针对SMA-KYWHD17型号全线采用高精度数控车削与弯式一体化加工工艺。我们对法兰定位面与壳体中心轴的垂直度实施严格管控，并通过精密的 PTFE绝缘介质 阶梯补偿设计，确保高频信号在弯式结构内部平滑过渡。出厂的每一枚连接器均经过全频段驻波检测，确保 DC ~ 6GHz 全频带内VSWR稳定在 ≤ 1.25 的优异水平。

作为全面通过 ISO9001 质量管理体系认证的源头实力大厂，德索坚持采用 高纯度磷铜与黄铜棒料 与优质镀金工艺。出厂的每一枚连接器，其内导体与外导体均采用全镀金工艺，确保在经历 500次 以上的插拔循环与恶劣环境盐雾测试后，仍具备极低的接触电阻与稳定的弹性接触力。产品 100% 满足RoHS环保要求，是各大通信设备商、仪器仪表厂及系统集成商大批量采购的可靠源头货源。

五、技术交流与工程选型快问

在面板安装弯式连接器的使用中，法兰固定孔位偏差或安装扭矩过大，常导致连接器壳体变形或定位面受损，进而影响插拔对心精度与高频性能稳定性。德索（DOSIN）通过提供精确的推荐安装孔尺寸图与严格的出厂垂直度检测，正是为了解决“安装对心不准、弯式结构驻波恶化、长期使用松动”这一面板安装场景的普遍痛点。

如需获取本系列SMA连接器的详细机械尺寸CAD图纸、矢量网络分析仪（VNA）实测驻波曲线报告、面板开孔推荐规范，或需要申请工厂批发询价与免费样品评估，欢迎在下方留言，或直接联系德索的在线客服。我们的高频射频技术支持团队将在第一时间为您提供全面的选型配合。
