一、产品概述

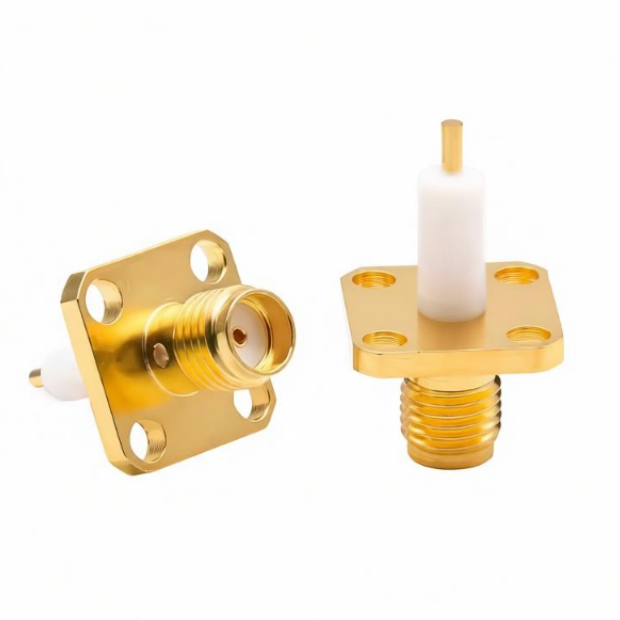

德索（DOSIN）SMA-KFD1027射频连接器主要应用于通信设备、微波模块及仪器仪表等场景，通过SMA母头接口与四孔法兰面板固定结构设计，实现设备面板间的射频信号稳定传输。

该连接器采用SMA母头接口形式，为标准SMA极性，通过四孔法兰锁紧方式固定于安装面板之上，属于直式安装结构。内导体采用磷铜镀金，外导体采用黄铜镀金，绝缘体采用聚四氟乙烯（PTFE），保证信号传输的稳定可靠。该型号在DC-6GHz频率范围内具有优异的VSWR性能（≤1.25），适用于对信号反射指标有明确要求的应用场景。

二、核心技术参数表

1. 电气性能指标

VSWR≤1.25表示连接器在全频段内具有较好的射频匹配性能，可有效减少信号反射，适用于对传输质量要求较高的测试与通信场景。

2. 机械规格与材质构成

3. 环境适应性与合规

三、核心应用领域与行业方案

• 通信基站设备：用于基站射频前端模块与天线系统之间的信号连接，四孔法兰结构确保连接器在面板安装时保持位置精度与抗震可靠性。

• 微波器件与组件：用于滤波器、双工器、耦合器等无源器件的端口连接，DC-6GHz频率覆盖主流微波频段，VSWR≤1.25保证器件级联后的系统驻波可控。

• 测试与测量仪器：适用于网络分析仪、信号源、功率计等测试设备的面板接口，法兰安装方式便于仪器面板的标准化装配与维护。

• 工业设备：用于工业射频识别（RFID）、无线数传模块等工业场景的信号传输，宽温度范围（-45° ~ +125°）适应工业现场环境。

四、德索连接器（DOSIN）品控实力

1. 产品制造难点

该SMA-KFD1027采用四孔法兰安装结构，对法兰孔位的定位精度、法兰平面度以及与连接器中心轴线的垂直度均有较高要求。法兰孔位偏差会导致安装后连接器中心导体与配接连接器不同轴，进而影响VSWR性能甚至造成插拔损伤。此外，法兰安装面的平面度也影响安装后的可靠性。

2. 德索制造能力

德索（DOSIN）依托超过20000平米的精密制造车间与超过20年的射频连接器研发制造经验，采用高精度加工设备和完善检测流程，对产品结构尺寸、装配过程及性能表现进行管控。

3. 材料与质量管理

产品根据应用需求选择相应材料与表面处理方式，并按照质量管理要求进行生产检测。内导体采用磷铜镀金工艺确保低接触电阻与良好弹性性能，外导体采用黄铜镀金工艺提供优异的导电与耐腐蚀性能，绝缘体采用聚四氟乙烯（PTFE），保证高频下稳定的介电性能。

4. 环保要求

产品材料及生产过程符合RoHS、REACH等相关环保规范要求。

五、技术交流与工程选型快问

问：四孔法兰安装时，对面板开孔和安装扭矩有何具体要求？

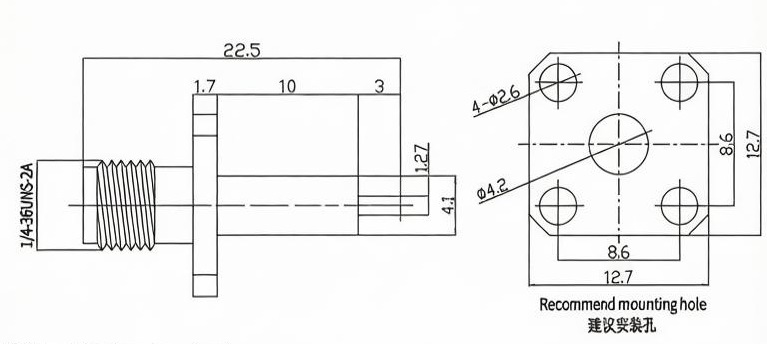

答：建议按照规格书中推荐的安装孔尺寸（4-Φ2.6）进行加工，安装孔位置度公差建议控制在±0.1mm以内，以保证四个安装孔与连接器法兰孔良好对位。安装螺钉建议使用扭矩扳手锁紧，避免扭矩过大导致法兰变形，具体扭矩值可根据安装螺钉规格咨询德索工程技术部门。

问：该型号的VSWR≤1.25是否为全频段保证？

答：该指标为DC-6GHz全频段范围内的最大值保证。实际生产中，出厂产品均按100%检验标准进行驻波比测试，确保交付产品满足规格书要求。德索可提供对应批次测试报告供客户验收参考。

问：磷铜内导体相比黄铜内导体有何特点？

答：磷铜材料具有较好的弹性性能和抗疲劳强度，作为内导体接触件时，可在500次插拔寿命内保持稳定的接触压力，有效降低接触电阻的漂移，保证反复插拔后射频性能的一致性。

---

如需样品测试、CAD安装图纸或技术选型支持，请联系德索（DOSIN）工程技术部门。
