一、产品概述

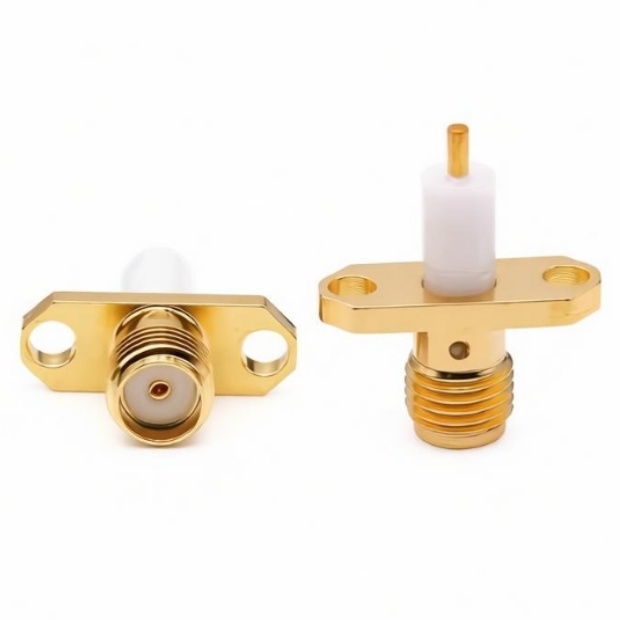

德索（DOSIN）RPSMA-C-KY-1.5 射频连接器主要应用于无线通信设备、射频测试仪器及小型化射频模块的射频信号连接场景，通过标准的RP-SMA接口结构与压接式端接设计，实现设备端与射频线缆之间的稳定信号传输。该产品适用于RG316、RG174等柔性同轴电缆的装配，能够在DC-6GHz的频率范围内提供可靠的射频互连解决方案。

该连接器采用SMA外螺内针的接口形式，属于RP-SMA（Reverse Polarity SMA）反极性结构。在标准SMA连接器中，公头通常为外螺纹配内针，母头为内螺纹配内孔；而RP-SMA连接器则在外螺纹/内螺纹及中心触点结构上进行了极性互换，即外螺纹端配置内针，内螺纹端配置内孔。该连接器采用螺纹锁紧方式，直式安装结构，适用于面板固定或设备端出线场景。端接方式为压接式，适配RG316、RG174等常见射频柔性线缆。在材料与处理方面，该连接器内导体与外导体均采用黄铜材质并经过镀金处理，绝缘体采用聚四氟乙烯（PTFE）材料，有助于维持稳定的电气性能与机械耐久性。

在此需要特别提醒：标准SMA与RP-SMA接口结构不同，混用可能导致无法正常连接或接触不良，请在选型及装配时确认设备端口极性，避免因接口不匹配造成射频链路故障。

二、核心技术参数表

1. 电气性能指标

参数说明：

• 阻抗为50Ω，符合常规射频系统标准，适用于绝大多数通信与测试设备。

• 频率范围覆盖DC-6GHz，可满足主流无线通信频段及一般测试需求。

• VSWR≤1.25，表示连接器在DC-6GHz范围内具有较好的射频匹配性能，有助于降低信号反射对系统的影响。

• 介质耐压1000V rms，表明该连接器在额定条件下具备一定的耐压能力，适用于常规低压射频信号环境。

• 内导体接触电阻≤3mΩ、外导体接触电阻≤2mΩ，较低的接触电阻有助于减少信号传输过程中的插入损耗。

• 绝缘电阻≥5000MΩ，反映绝缘材料具有较好的绝缘性能，有助于保障信号传输的稳定性。

2. 机械规格与材质构成

参数说明：

• 该连接器采用RP-SMA反极性结构，外螺纹端配置内针，与标准SMA公头（外螺纹内孔）不同，选型时需确认设备端口极性。

• 直式压接结构适用于RG316、RG174等柔性线缆，便于在设备内部或面板端进行布线。

• 黄铜镀金材质有助于提升导电性能与抗氧化能力，PTFE绝缘体在宽温范围内具有较好的介电稳定性。

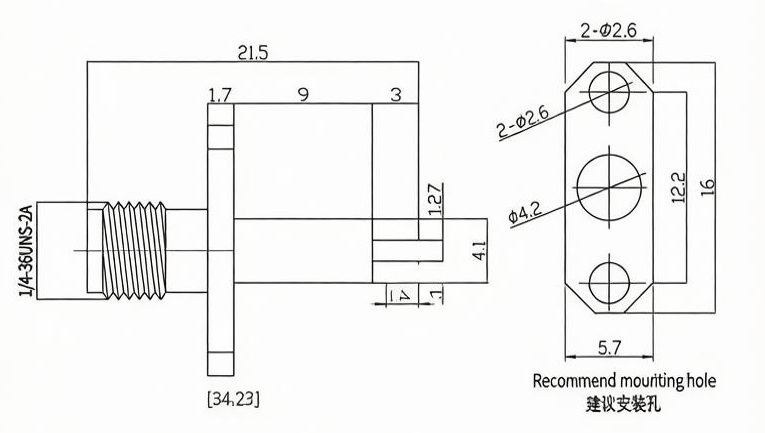

• 推荐剥线尺寸与安装孔尺寸已给出，便于工程装配时参考，有助于保证压接质量与安装同轴度。

3. 环境适应性与合规

参数说明：

• 工作温度范围覆盖-45℃至+125℃，可适应多数工业与通信设备的工作环境。

• 耐久性500次循环，表明该连接器在反复插拔条件下具有一定的机械寿命。

• 产品材料及生产过程符合RoHS、REACH等相关环保规范要求，适用于有环保合规要求的应用场景。

三、核心应用领域与行业方案

根据该产品的结构特点与电气性能，可应用于以下场景：

• 无线通信设备：在Wi-Fi路由器、无线AP、基站天线等设备中，用于射频模块与天线之间的信号连接。RP-SMA接口结构有助于满足设备端口的反极性防误插需求。

• 射频测试仪器：在频谱分析仪、网络分析仪、信号发生器等测试设备的射频端口连接中，用于测试线缆与仪器之间的互连。DC-6GHz的频率范围与≤1.25的VSWR有助于满足一般测试链路的匹配要求。

• 工业物联网与无线模块：在工业网关、无线传感器、RFID读写器等设备中，用于射频模块与外部天线的连接。RG316/RG174柔性线缆适配性有助于在紧凑空间内布线。

• 通信设备内部互连：在通信机箱、射频前端模块中，用于板端到面板或模块之间的射频信号传输。压接式端接方式有助于提高装配效率。

• 天线馈线系统：在小型天线馈线组件中，用于天线与收发设备之间的射频连接。50Ω阻抗与DC-6GHz频率范围可满足多数短距离馈线应用。

四、德索连接器（DOSIN）品控实力

1. 产品制造难点

压接式连接器制造难点：
该产品采用压接式端接方式，适配RG316、RG174等细径柔性线缆。在制造过程中，压接一致性是核心控制要点。压接力度、压接深度及压接模具的精度直接影响内导体与外导体的接触电阻及机械拉脱力。若压接不充分，可能导致接触电阻增大或线缆拉脱；若压接过量，则可能损伤线缆介质层或导致阻抗不连续。

RP-SMA反极性结构制造难点：
RP-SMA连接器的中心触点结构与标准SMA相反，其外螺纹端配置内针，对内针的尺寸精度、同轴度及绝缘支撑结构要求较高。在装配过程中，需保证内针与绝缘体的同轴度，避免因偏心导致阻抗不连续或VSWR恶化。

面板安装结构制造难点：
该连接器涉及面板固定安装，安装孔位精度与安装同轴度会影响连接器与面板的配合。若安装孔偏差过大，可能导致连接器受力不均，影响射频性能或机械可靠性。

2. 德索制造能力

德索（DOSIN）依托超过20000平米的精密制造车间与超过20年的射频连接器研发制造经验，采用高精度加工设备和完善检测流程，对产品结构尺寸、装配过程及性能表现进行管控。

3. 材料与质量管理

产品根据应用需求选择相应材料与表面处理方式，并按照质量管理要求进行生产检测。该产品内导体与外导体采用黄铜镀金，绝缘体采用PTFE，有助于保障电气性能与机械耐久性。

4. 环保要求

产品材料及生产过程符合RoHS、REACH等相关环保规范要求。

五、技术交流与工程选型快问

常见工程问题

问题1：RP-SMA与标准SMA连接器能否混用？
RP-SMA与标准SMA的接口结构不同，RP-SMA外螺纹端为内针，标准SMA外螺纹端为内孔。若将两者混用，可能导致中心触点无法正常接触，甚至造成连接器损坏。建议在选型时确认设备端口极性，避免混用。

问题2：RG316与RG174线缆压接时需要注意什么？
RG316与RG174均为细径柔性同轴电缆，压接时需按照推荐剥线尺寸（2.2/9.0/10.6mm）进行剥线，并选用匹配的压接模具。压接后应检查内导体与外导体的接触电阻及拉脱力，确保压接一致性。若压接不当，可能影响VSWR及信号传输质量。

德索解决方案

• 提供产品CAD图纸与安装尺寸建议，协助工程人员进行面板开孔与线缆装配。

• 提供样品测试支持，便于客户在实际应用环境中验证射频性能。

• 针对RP-SMA反极性结构，提供选型对照说明，协助客户确认接口极性。

• 针对RG316/RG174压接工艺，提供剥线尺寸与压接参数建议，助力提高装配一致性。

如需样品测试、PCB Layout图纸或技术选型支持，请联系德索（DOSIN）工程技术部门。
