德索SMA-KHD18 SMA母座 PCB板固定天线底座 50Ω射频同轴连接器18G厂商
一、产品概述

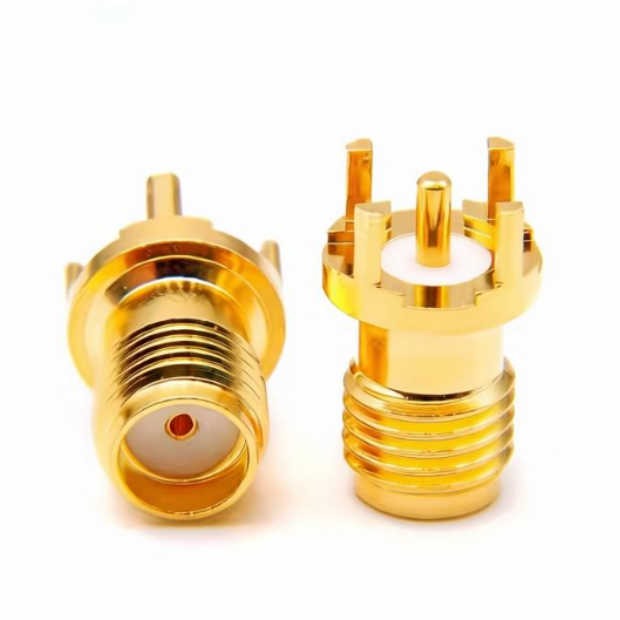

本产品为德索（DOSIN）针对PCB面板固定安装与高密度布局场景推出的 SMA型母头PCB板固定天线底座射频连接器，官方标准型号：SMA-KHD18。该产品专为需要在设备机箱、仪器面板或PCB板上实现 DC ~ 18GHz 超宽频段射频信号稳定馈入/馈出的紧凑型设备而设计，是5G通信模块、便携式测试仪器、物联网终端及工业电子中不可或缺的高频互连组件。
该连接器采用 SMA母头（内孔） 接口形态，通过标准 1/4-36UNS-2A 英制螺纹与 法兰盘安装孔 实现与PCB面板的牢固固定。其 直型垂直安装式 结构设计，配合 焊片式 尾部引出，便于与PCB板进行可靠焊接。产品整体结构超紧凑（总长仅 12.3mm），内导体采用 铍铜镀金，外导体采用 黄铜镀金，全镀金工艺处理确保了优异的导电性与耐腐蚀性，频率覆盖 DC ~ 18GHz，是薄型化、小型化电子设备面板天线底座或射频接口的理想选择。
二、核心技术参数表
1. 电气性能指标（ELECTRICAL PARAMETER）
以下电气参数严格依据工业级测试标准，确保信号传输的高保真度与稳定性。
| 射频物理特性项目 | 工业级技术指标 / 测试条件 |
|---|---|
| 标准特性阻抗 | 50Ω（精准阻抗匹配，有效减少信号反射） |
| 工作频率范围 | DC ~ 18GHz（覆盖卫星通信、5G毫米波、微波测试等超宽频段） |
| 电压驻波比（VSWR） | ≤ 1.35（全频段内回波损耗控制优良）【3†L19-L20】 |
| 介质耐压 | 1000V rms（海平面状态） |
| 内导体接触电阻 | ≤ 3mΩ（极低的信号传导损耗） |
| 外导体接触电阻 | ≤ 2mΩ |
| 绝缘电阻 | ≥ 5000MΩ（高频绝缘性能优异） |
2. 机械规格与材质构成（MECHANICAL & MATERIAL）
| 项目 | 规格详情 |
|---|---|
| 接口界面 | SMA母头（内孔），标准1/4-36UNS-2A英制螺纹锁紧 |
| 安装方式 | 法兰盘面板固定，配合安装孔锁紧 |
| 结构样式 | 直型垂直安装式，超紧凑结构 |
| 整体总长 | 12.3mm |
| 接口直径 | 6.35mm |
| 尾部结构 | 焊片式引出，适合PCB焊接 |

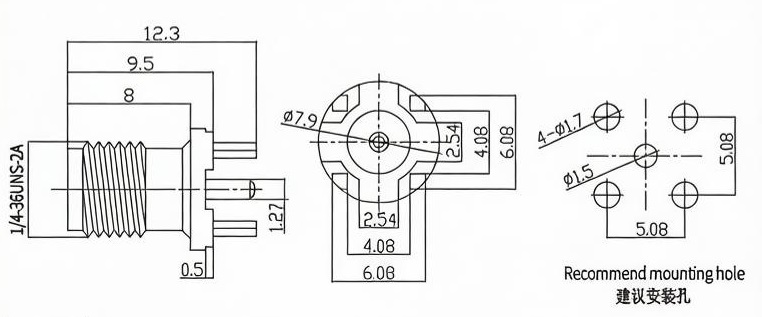

| 推荐安装孔 | 严格按照图示孔径尺寸开孔，确保安装同轴度 |
| 内导体材质 | 铍铜，表面镀金工艺（高弹性、耐疲劳、耐磨损） |
| 外导体材质 | 黄铜，表面镀金工艺（高导电率、抗氧化） |
| 绝缘介质 | 聚四氟乙烯（PTFE） ，高频介电性能稳定 |
| 工作温度范围 | -45℃ ~ +125℃ |
| 机械耐久性 | ≥ 500次规范插拔与螺纹旋合循环 |
3. 环境适应性与绿色合规（ENVIRONMENTAL & COMPLIANCE）
| 项目 | 技术指标 |
|---|---|
| 工作温度范围 | -45℃ ~ +125℃ |
| 绿色合规标准 | 100% 符合 RoHS、UL、REACH 等国际环保与安全标准 |
| 质量体系 | 通过 ISO9001 国际质量管理体系认证 |
三、核心应用领域与行业方案
该款SMA-KHD18 PCB板固定天线底座凭借其 18GHz超宽频段覆盖、超紧凑结构（总长仅12.3mm）、法兰固定可靠、全镀金工艺 的优异特性，被广泛应用于以下对空间与高频性能要求严苛的场景：
-
5G通信模块与微基站：在小型化5G CPE、微基站、室内分布系统（DAS）的射频前端中，作为天线信号输入/输出端口，超紧凑设计完美适配高密度板级空间。
-
便携式测试仪器：应用于手持式频谱分析仪、信号发生器、天馈线测试仪等便携设备，超小型结构大幅节省内部空间，满足手持设备的轻薄化需求。
-
无人机与航空航天：在无人机图传模块、卫星导航接收机等对体积与重量有严苛要求的场景中，提供高可靠性射频接口方案。
-
卫星通信与高频射频测试：支持DC至18GHz频率范围，是卫星导航接收机、微波链路设备及高频测试系统中的理想射频接口方案。
-
工业物联网与医疗设备：在工业射频识别（RFID）读写器、医疗成像设备等对可靠性要求较高的应用中，提供稳定可靠的高频互连方案。
四、德索连接器（DOSIN）SMA法兰固定系列品控实力
SMA系列连接器作为一种频带宽、体积小的小型射频同轴连接器，其法兰面板固定型号对法兰定位面的垂直度、焊片与壳体的连接强度以及绝缘介质的精确定位有着严格要求。法兰定位面与中心轴的同轴度偏差过大，可能导致面板安装后连接器倾斜、插拔时中心针与对接插头对心不准，加速磨损并引发驻波恶化。尤其在18GHz微波段，微米级的同轴度偏差即可产生显著的信号反射。
德索连接器（DOSIN）成立于2005年，专业从事通讯行业连接器与线束的研发与制造。依托 超过20000平米 的精密制造车间与 超过20年 的射频连接器研发经验，针对SMA-KHD18型号全线采用高精度数控车削一体化加工工艺。我们对法兰定位面与壳体中心轴的垂直度实施严格管控，确保面板安装后连接器与对接插头始终保持精准对心。1/4-36螺纹紧固可靠且抗震性强，能有效防止在复杂环境中松动。外壳与触点采用 精密镀金工艺，抗氧化耐磨损，保障长久插拔寿命。通过对 PTFE绝缘介质 进行精密成型与定位，确保高频信号在连接器内部从DC至18GHz全频段内的平滑过渡与低损耗传输。
作为全面通过 ISO9001 质量管理体系认证的源头实力大厂，德索出厂的每一枚连接器均 100% 满足RoHS、UL、REACH等国际环保与安全标准。产品采用 高纯度铍铜与黄铜棒料 与优质镀金工艺，确保在经历 500次 以上的插拔循环与恶劣环境盐雾测试后，仍具备极低的接触电阻与稳定的弹性接触力。德索坚持厂家直供模式，全面协助通信集成商、RF实验室及设备线束加工厂消除高频信号衰减，实现大批量、高一致性、快速批发的厂家高效交付。
五、技术交流与工程选型快问
在PCB面板天线底座的安装中，法兰安装孔位偏差或焊接温度控制不当，常导致连接器壳体变形或定位面受损，进而影响插拔对心精度与高频性能稳定性。德索（DOSIN）通过提供 精确的推荐安装孔尺寸图 与 严格的出厂垂直度检测，正是为了解决“安装对心不准、高频性能波动、长期使用松动”这一面板安装场景的普遍痛点。
如需获取本系列SMA连接器的详细 机械尺寸CAD图纸、PCB封装建议尺寸、矢量网络分析仪（VNA）实测18GHz驻波曲线报告，或需要申请 工厂批发询价 与 免费样品评估，欢迎在下方留言，或直接联系德索的在线客服。我们的高频射频技术支持团队将在第一时间为您提供全面的选型配合。
