德索SMA-JHDC3 SMA公座偏口PCB面板插座 直式焊片/侧装贴片安装DC-6G厂商
一、产品概述

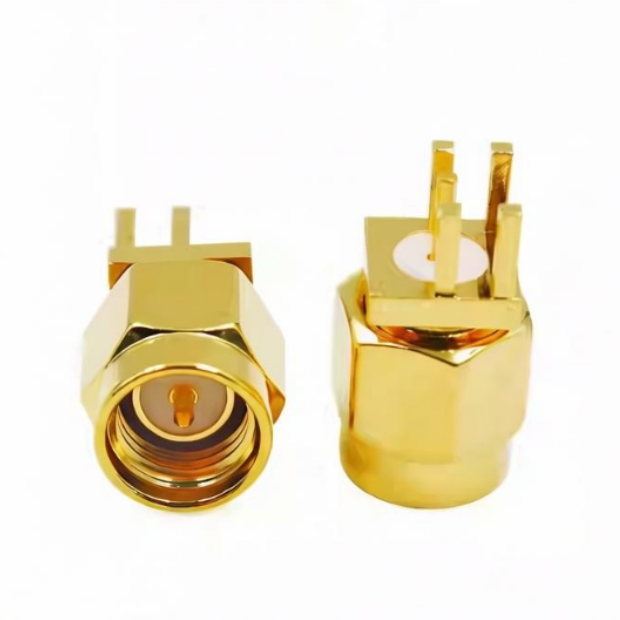

本产品为德索（DOSIN）针对PCB面板固定与侧向安装场景推出的 SMA型公头偏口PCB面板射频连接器，官方标准型号：SMA-JHDC3（行业惯用别称：SMA-JE偏口）。该产品专为需要在设备机箱、仪器面板或PCB板上实现射频信号稳定馈入/馈出的紧凑型设备而设计，是5G通信模块、便携式测试仪器、物联网终端及工业电子中不可或缺的高频互连组件。
该连接器采用 SMA公头（阳针） 接口形态，通过标准 1/4-36UNS-2A 英制螺纹实现与SMA母座的可靠对接。产品提供 直式焊片 与 侧装贴片 两种安装方式：直式焊片 适用于PCB表面垂直安装，信号引脚垂直向下焊接在PCB焊盘上；侧装贴片（偏口） 则安装在PCB边缘，信号引脚水平焊接在PCB表层，连接器本体与PCB板面呈平行安装姿态，相较于传统垂直穿板安装方式，可大幅节省板面垂直空间。产品整体结构超紧凑（总长仅 14.9mm），特别适配 1.6mm 厚度PCB板。内导体与外导体均采用 全镀金 工艺处理，具备优异的导电性与耐腐蚀性，频率覆盖 DC ~ 6GHz，是薄型化、小型化电子设备射频接口的理想选择。
| 项目 | 规格详情 |
|---|---|
| 产品型号 | SMA-JHDC3 |
| 接口形态 | SMA公头（阳针），1/4-36UNS-2A螺纹锁紧 |
| 安装方式 | 直式焊片（垂直安装）/ 侧装贴片（偏口） （边缘安装） |
| 适配板厚 | 1.6mm |
| 结构样式 | 直式 / 侧装式（偏口），连接器本体与PCB板面平行 |
二、核心技术参数表
1. 电气性能指标（ELECTRICAL PARAMETER）
以下电气参数严格依据工业级测试标准，确保信号传输的高保真度与稳定性。
| 射频物理特性项目 | 工业级技术指标 / 测试条件 |
|---|---|
| 标准特性阻抗 | 50Ω（精准阻抗匹配，有效减少信号反射） |
| 工作频率范围 | DC ~ 6GHz（覆盖Wi-Fi 6/6E、5G Sub-6GHz、测试测量等主流高频段） |
| 电压驻波比（VSWR） | ≤ 1.25 |
| 介质耐压 | 1500V rms |
| 内导体接触电阻 | ≤ 3mΩ |
| 外导体接触电阻 | ≤ 2mΩ |
| 绝缘电阻 | ≥ 5000MΩ |
2. 机械规格与材质构成（MECHANICAL & MATERIAL）
| 项目 | 规格详情 |
|---|---|
| 接口界面 | SMA公头（阳针），标准1/4-36UNS-2A英制螺纹锁紧 |
| 安装方式 | 直式焊片（垂直安装）/ 侧装贴片（偏口） （边缘安装） |
| 适配板厚 | 1.6mm |

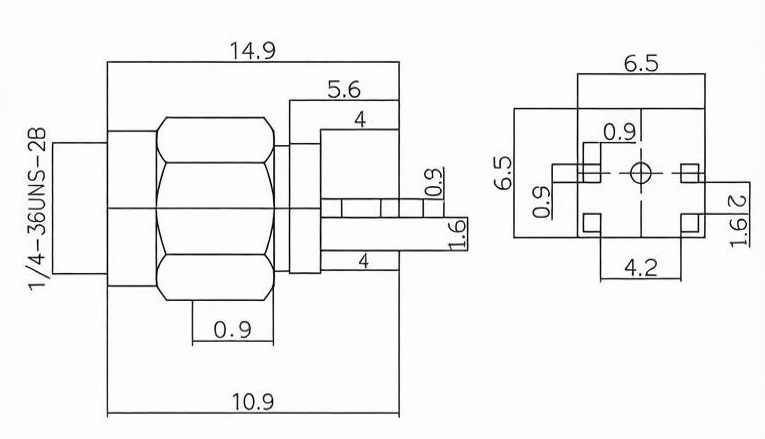

| 整体总长 | 14.9mm |
| 尾部结构 | 焊片式引出，适合PCB焊接 |
| 内导体材质 | 磷铜/黄铜，表面镀金工艺 |
| 外导体材质 | 黄铜，表面镀金/镀镍/镀三元合金工艺 |
| 绝缘介质 | 聚四氟乙烯（PTFE） ，高频介电性能稳定 |
| 机械耐久性 | ≥ 500次规范插拔与螺纹旋合循环 |
3. 环境适应性与绿色合规（ENVIRONMENTAL & COMPLIANCE）
| 项目 | 技术指标 |
|---|---|
| 工作温度范围 | -45℃ ~ +125℃ |
| 绿色合规标准 | 100% 符合 RoHS、UL、REACH 等国际环保与安全标准 |
| 质量体系 | 通过 ISO9001 国际质量管理体系认证 |
三、核心应用领域与行业方案
该款SMA-JHDC3偏口PCB面板插座凭借其 双安装方式灵活适配、超紧凑结构（总长14.9mm）、6GHz宽频段覆盖、全镀金工艺 的优异特性，被广泛应用于以下高频场景：
-
5G通信模块与微基站：在小型化5G CPE、微基站、室内分布系统（DAS）的射频前端中，作为天线信号输入/输出端口。侧装贴片设计使连接器可沿PCB边缘布置，完美适配紧凑型板级空间。
-
便携式测试仪器：应用于手持式频谱分析仪、信号发生器、天馈线测试仪等便携设备，超紧凑结构大幅节省内部空间，满足手持设备的轻薄化需求。
-
无人机与航空航天：在无人机图传模块、卫星导航接收机等对体积与重量有严苛要求的场景中，侧装设计有利于沿舱壁布设，提供高可靠性射频接口方案。
-
卫星通信与高频射频测试：支持DC至6GHz频率范围，是卫星导航接收机、微波链路设备及高频测试系统中的理想射频接口方案。
四、德索连接器（DOSIN）SMA偏口PCB面板系列品控实力
SMA系列连接器作为一种频带宽、体积小的小型射频同轴连接器，其偏口侧装与直式焊片双安装方式对法兰定位精度、引脚共面度及绝缘介质的精密配合要求极高。直式焊片安装需确保引脚与PCB焊盘精准对位；侧装贴片则需要在PCB边缘实现连接器的水平固定与信号传输——任何引脚共面度不足或法兰定位偏差，都可能导致回流焊接后连接器倾斜、中心针与对接插头对心不准，进而引发驻波比恶化、接触电阻增大与插拔寿命缩短。
德索连接器（DOSIN）成立于2005年，专注于射频同轴连接器和射频线材的研发与制造。依托 超过20000平米 的精密制造车间与 超过20年 的射频连接器研发经验，针对SMA-JHDC3型号全线采用高精度数控车削一体化加工工艺。我们对法兰定位面与壳体中心轴的垂直度、侧向引脚与法兰的共面度实施严格的多维度检测管控，确保表面贴装焊接后连接器与PCB板面始终保持精准对位。1/4-36螺纹紧固可靠且抗震性强，能有效防止在复杂环境中松动。外壳与触点采用 精密镀金工艺，抗氧化耐磨损，保障长久插拔寿命。标准50Ω阻抗匹配能有效减少信号反射并确保高效率传输。通过对 PTFE绝缘介质 进行精密成型与定位，确保高频信号在连接器内部从DC至6GHz全频段内的平滑过渡与低损耗传输。
作为全面通过 ISO9001 国际质量管理体系认证的源头实力大厂，德索出厂的每一枚连接器均 100% 满足RoHS、UL、REACH等国际环保与安全标准。产品采用 高纯度磷铜与黄铜棒料 与优质镀金工艺，确保在经历 500次 以上的插拔循环与恶劣环境盐雾测试后，仍具备极低的接触电阻与稳定的弹性接触力。德索坚持厂家直供模式，全面协助通信集成商、RF实验室及设备线束加工厂消除高频信号衰减，实现大批量、高一致性、快速批发的厂家高效交付。
五、技术交流与工程选型快问
在PCB板级SMA连接器的贴装与安装中，直式焊片与侧装贴片各有适用场景——直式焊片适合垂直安装的传统PCB布局；侧装贴片（偏口）则适合需要极致节省板面空间的边缘安装场景。无论哪种安装方式，焊接温度控制不当或安装扭矩过大都可能导致连接器倾斜、浮高，进而影响插拔手感与高频性能稳定性。德索（DOSIN）通过提供 精确的PCB封装建议尺寸 与 严格的出厂全检，正是为了解决“贴装焊接不良、偏口安装对心不准、高频性能波动”这一PCB板级射频连接器应用场景的普遍痛点。
如需获取本系列SMA连接器的详细 机械尺寸CAD图纸、PCB封装建议尺寸、矢量网络分析仪（VNA）实测驻波曲线报告，或需要申请 工厂批发询价 与 免费样品评估，欢迎在下方留言，或直接联系德索的在线客服。我们的高频射频技术支持团队将在第一时间为您提供全面的选型配合。
