一、产品概述

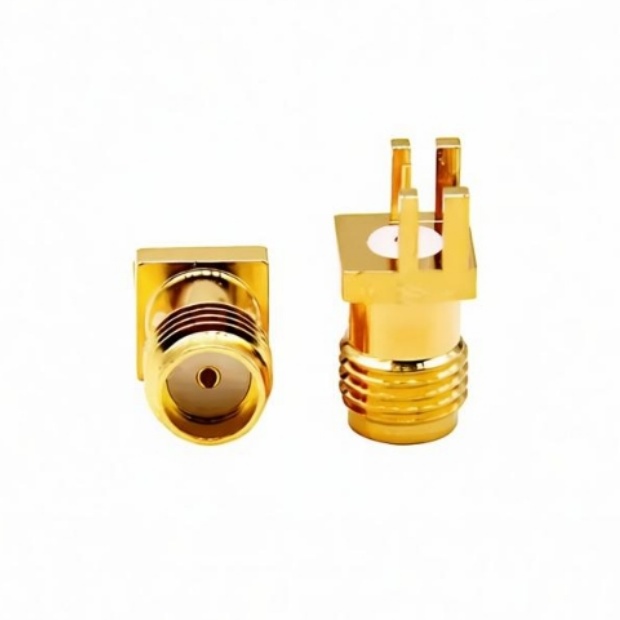

德索（DOSIN）SMA-KHDC2射频连接器主要应用于通信模块、测试仪器及工业控制设备等场景，通过SMA母头接口与PCB面板底座结构设计，实现设备面板与PCB板之间的射频信号可靠连接。

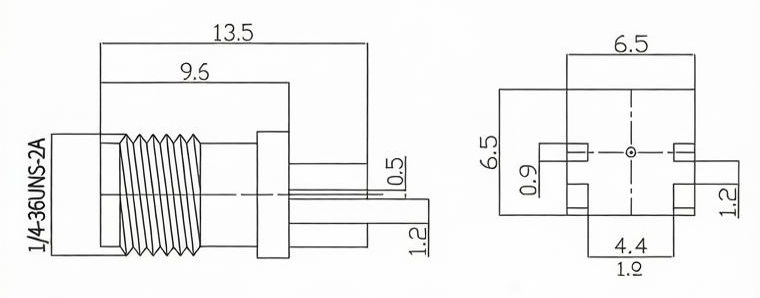

该连接器采用SMA母头接口形式，为标准SMA极性，通过1/4-36UNS-2A螺纹锁紧方式固定于安装面板之上，底部引脚直接焊接于PCB板，属于直式安装结构。偏口结构设计（引脚偏置布局）适用于特定的PCB布线需求，为设备内部布局提供更大的灵活性。内导体采用铍铜镀金，外导体采用黄铜镀金，绝缘体采用聚四氟乙烯（PTFE），保证信号传输的稳定可靠。该型号在DC-6GHz频率范围内具有优异的VSWR性能（≤1.25），适用于对信号反射指标有明确要求的应用场景。

二、核心技术参数表

1. 电气性能指标

VSWR≤1.25表示连接器在全频段内具有较好的射频匹配性能，可有效减少信号反射，适用于对传输质量要求较高的测试与通信场景。

2. 机械规格与材质构成

3. 环境适应性与合规

三、核心应用领域与行业方案

• 测试与测量仪器：适用于频谱分析仪、信号发生器、网络分析仪等测试设备的面板接口及PCB板级射频连接，PCB面板底座结构便于仪器内部射频信号的板级传输与面板引出。

• 通信模块与设备：用于基站、直放站、室内分布系统等通信设备内部射频模块的PCB板端连接，偏口结构可适应特定的PCB布局需求。

• 工业控制设备：用于工业射频识别（RFID）读写器、无线数传终端等工业场景的PCB板级射频信号传输，螺纹固定配合引脚焊接提供双重机械固定，适应工业振动环境。

• 物联网与无线终端：适用于智能网关、数据采集终端等产品的PCB板端天线接口，PCB安装方式便于自动化贴装与标准化生产。

四、德索连接器（DOSIN）品控实力

1. 产品制造难点

该SMA-KHDC2采用PCB面板底座结构，兼具螺纹安装与引脚焊接功能，对外导体引脚的位置精度、共面性以及与绝缘体的同轴度均有较高要求。偏口结构（引脚偏置设计）对模具精度和装配定位提出更高要求，引脚位置偏差会导致与PCB板孔位对位困难，影响焊接质量。此外，螺纹安装结构要求外壳螺纹与PCB引脚的相对位置精确，以保证面板安装后连接器与PCB板的配合精度。

2. 德索制造能力

德索（DOSIN）依托超过20000平米的精密制造车间与超过20年的射频连接器研发制造经验，采用高精度加工设备和完善检测流程，对产品结构尺寸、装配过程及性能表现进行管控。

3. 材料与质量管理

产品根据应用需求选择相应材料与表面处理方式，并按照质量管理要求进行生产检测。内导体采用铍铜镀金工艺，铍铜材料具有优异的弹性性能，适合作为反复插拔的弹性接触件；外导体采用黄铜镀金工艺提供优异的导电与耐腐蚀性能，绝缘体采用聚四氟乙烯（PTFE），保证高频下稳定的介电性能。

4. 环保要求

产品材料及生产过程符合RoHS、REACH等相关环保规范要求。

五、技术交流与工程选型快问

问：PCB面板底座结构与普通PCB插座有何区别？

答：该型号兼具面板螺纹固定（1/4-36UNS-2A）与PCB引脚焊接功能，安装时连接器穿过面板通过螺纹锁紧固定，底部引脚同时焊接于PCB板，实现面板与PCB板的双重机械固定。相比普通PCB插座仅靠引脚焊接固定，该结构提供更高的机械稳定性和抗振性能，适用于对连接可靠性要求较高的场景。

问：偏口结构设计对PCB布局有何优势？

答：偏口结构（引脚偏置设计）使连接器的PCB引脚相对于中心轴线偏移，为PCB布线提供更大的灵活性。在空间受限或需避开特定元件布局的场景中，偏口结构可帮助工程师优化PCB布局，减少布线冲突。

问：该型号的VSWR≤1.25是否为全频段保证？

答：该指标为DC-6GHz全频段范围内的最大值保证。实际生产中，出厂产品均按100%检验标准进行驻波比测试，确保交付产品满足规格书要求。PCB焊接工艺的一致性对最终VSWR性能有直接影响，建议在批量焊接后进行抽检测试确认。

---

如需样品测试、PCB Layout图纸或技术选型支持，请联系德索（DOSIN）工程技术部门。
