一、产品概述

德索（DOSIN）SMA-KWFD2 射频连接器主要应用于射频模块、微带电路板、测试仪器及通信设备等场景，通过 SMA 母头接口、弯式结构、4孔法兰固定与微带式端接设计，实现设备内部或面板端的射频信号连接。该型号工作频率为 DC-6GHz，阻抗 50Ω，适用于需要面板固定、空间紧凑且采用微带端接方式的射频互连场合。

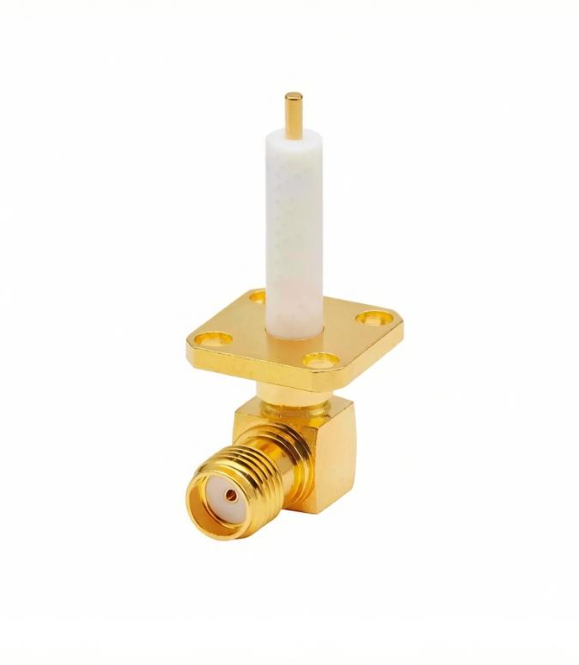

该连接器采用 SMA 母头接口，标准极性结构，SMA 螺纹锁紧方式，弯式外形，4孔法兰固定安装，微带式端接，适用于微带电路板或射频板连接。产品内导体采用磷铜镀金，外导体采用黄铜镀金，绝缘体采用聚四氟乙烯（PTFE）。频率范围 DC-6GHz，阻抗 50Ω，VSWR ≤1.25，介质耐压 1000V(rms)，内导体接触电阻 ≤3mΩ，外导体接触电阻 ≤2mΩ，绝缘电阻 ≥5000MΩ。工作温度范围 -45~+125℃，耐久性 500 次。

该连接器的弯式结构有助于在设备内部节省安装空间，4孔法兰固定有利于提升面板安装的机械稳定性，微带式端接则便于与射频板或微带电路配合使用。对于需要 DC-6GHz 以内、50Ω 阻抗匹配的射频互连场景，SMA-KWFD2 可作为工程选型中的一种连接方案。

---

二、核心技术参数表

1. 电气性能指标

参数说明：

• 阻抗 50Ω：符合常见射频系统对 50Ω 特性阻抗的匹配要求，适用于相应射频传输链路。

• 频率范围 DC-6GHz：表示该连接器可用于直流至 6GHz 的射频信号连接。

• VSWR ≤1.25：表示连接器在对应频率范围内具有较好的射频匹配性能，有助于降低信号反射对传输的影响。

• 介质耐压 1000V(rms)：反映连接器绝缘结构可承受的介质耐压水平。

• 接触电阻：内导体 ≤3mΩ、外导体 ≤2mΩ，有助于保持连接界面的导电稳定性。

• 绝缘电阻 ≥5000MΩ：表示绝缘材料具有较高的绝缘电阻水平。

2. 机械规格与材质构成

3. 环境适应性与合规

---

三、核心应用领域与行业方案

根据 SMA-KWFD2 的弯式、4孔法兰固定、微带式端接及 DC-6GHz 频率范围，可适用于以下应用方向：

• 在测试仪器设备中，用于频谱分析仪、网络分析设备等射频端口或内部微带电路连接。4孔法兰固定结构有助于提升面板安装稳定性，微带式端接便于与内部射频板配合。

• 在通信设备中，用于射频模块、收发组件与微带板之间的信号互连。弯式结构有助于在设备内部紧凑空间中布置射频连接路径。

• 在微波组件与模块中，用于放大器、滤波器、功分器等微带电路接口。50Ω 阻抗与 DC-6GHz 频率范围可匹配相应射频信号传输需求。

• 在天线系统中，用于天线馈电端口与射频板之间的连接。法兰安装结构有助于实现面板固定和接口定位。

• 在工业射频设备中，用于需要面板固定、微带端接及 50Ω 阻抗匹配的射频接口。产品材料与镀层配置可适应相应工作环境要求。

上述应用方向基于产品结构特点与已提供参数进行工程分析，不表示该产品可覆盖所有行业或满足任何使用条件。实际选型应结合设备接口、安装空间、频率需求、环境条件及微带板设计进行确认。

---

四、德索连接器（DOSIN）品控实力

1. 产品制造难点

弯式连接器

SMA-KWFD2 采用弯式结构，弯角区域的射频路径设计会影响高频阻抗连续性。制造过程中需要关注弯角部位的结构一致性、内导体与外导体的相对位置，以及装配后射频性能的稳定性。对于 DC-6GHz 应用，弯式结构的阻抗连续性控制是生产检测中的重点之一。

法兰连接器

该产品采用 4孔法兰固定结构，法兰孔位精度、安装同轴度及机械固定可靠性是制造与装配中的关键点。法兰孔位若出现偏差，可能影响面板安装的贴合度与接口对中；安装同轴度则关系到连接器与对接接口的配合效果。因此，法兰尺寸、孔位及安装面需要按图纸要求进行管控。

微带式端接

微带式端接对端接一致性、接地连接与屏蔽连续性有一定要求。生产过程中需要关注端接部位的结构尺寸、装配位置及连接可靠性，以便与微带电路板或射频板配合使用。对于高频信号传输，端接区域的接地连续性和阻抗匹配同样需要重视。

2. 德索制造能力

德索（DOSIN）依托超过20000平米的精密制造车间与超过20年的射频连接器研发制造经验，采用高精度加工设备和完善检测流程，对产品结构尺寸、装配过程及性能表现进行管控。

3. 材料与质量管理

产品根据应用需求选择相应材料与表面处理方式，并按照质量管理要求进行生产检测。SMA-KWFD2 内导体采用磷铜镀金，外导体采用黄铜镀金，绝缘体采用 PTFE。相关材料与镀层配置有助于满足射频连接器在导电、绝缘及环境适应性方面的使用要求。

4. 环保要求

产品材料及生产过程符合 RoHS、REACH 等相关环保规范要求。

---

五、技术交流与工程选型快问

常见工程问题

1. 4孔法兰安装偏差是否会影响射频性能？

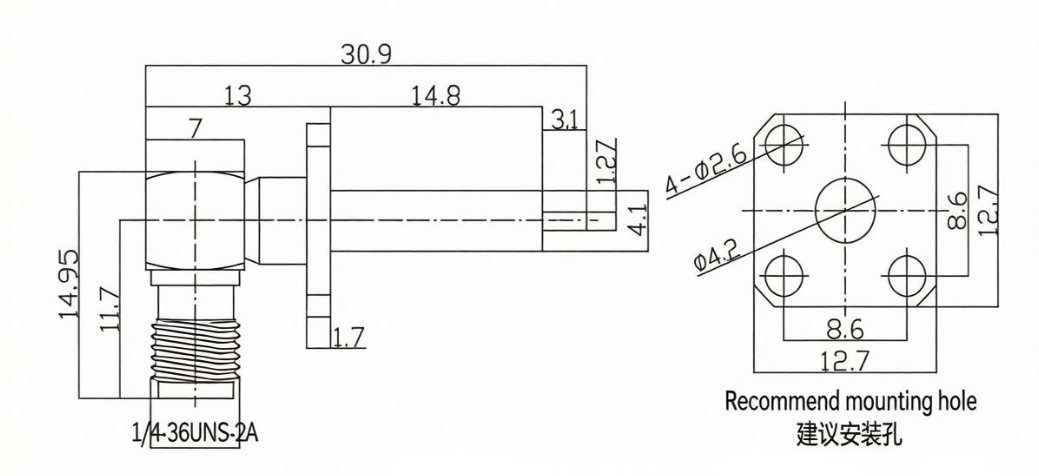

4孔法兰安装偏差可能影响连接器与面板、对接接口之间的同轴度。若安装孔位偏差较大，可能导致接口配合不良、接触不稳定或机械应力增加，进而影响射频信号传输的稳定性。因此，在面板设计和安装过程中，建议按照规格书中的安装孔尺寸与建议安装孔进行加工和装配。

2. 微带式端接如何保证接地连续性？

微带式端接需要关注端接区域的接地连接与屏蔽连续性。若接地不充分，可能造成阻抗不连续或信号泄漏，影响高频传输效果。实际装配时，应结合微带板设计、端接位置、焊接或装接工艺进行确认，并保证连接器安装面与射频板接地端可靠连接。

德索解决方案

针对上述工程问题，德索（DOSIN）可结合 SMA-KWFD2 的产品结构提供以下支持：

• 优化结构设计：针对弯式、法兰固定及微带端接结构，提供结构设计方面的工程建议。

• 提供安装尺寸建议：依据规格书尺寸图，协助确认法兰安装孔、面板开孔及安装空间。

• 提供 CAD 图纸：便于工程师进行设备内部布局、面板加工和射频板设计。

• 提供样品测试支持：在选型阶段，可结合样品进行装配验证与射频性能测试，帮助确认产品与应用的匹配性。

对于需要 DC-6GHz、50Ω 阻抗、SMA 母头、弯式、4孔法兰固定及微带式端接的射频连接需求，SMA-KWFD2 可作为工程选型中的一种方案。实际选型时，建议结合完整规格书、安装尺寸、微带板设计及设备工作环境进行综合确认。

---

如需样品测试、CAD安装图纸或技术选型支持，请联系德索（DOSIN）工程技术部门
