自带扭矩感应功能的SMA插头真的能防止中心针损坏吗？射频接口过扭矩问题分析

/在： /通过：

✍️ 德索连接器 · 王工

这几年高频测试行业里，一个很明显的趋势就是：

越来越多人开始关注 SMA 接口的“扭矩问题”。

尤其：

  • 实验室
  • 网分测试
  • 高频模块
  • 微波系统

很多设备明明参数没问题。

结果用着用着：

  • 驻波突然变差
  • 接口开始松动
  • 高频损耗异常
  • 中心针直接报废

拆开后发现：

👉 问题很多时候不是材料不行。

而是：

👉 拧太狠了。

于是现在市面上开始出现一种带“扭矩感应”功能的 SMA 插头。

有些是：

  • 到扭矩后自动打滑
  • 有咔哒反馈
  • 限扭结构
  • 扭矩套筒

宣传通常都会强调：

👉 防止中心针受力过大。

但问题来了。

这种结构到底是真有用？

还是只是“高级一点的心理安慰”？

为什么 SMA 特别怕“过扭矩”？

因为 SMA 本身其实是：

👉 精密微型螺纹结构。

尤其高频 SMA：

很多尺寸公差都非常小。

真正决定性能稳定性的。

不只是：

  • 外螺纹
  • 壳体锁紧

还有：

👉 内部中心针的接触压力。

很多人以为拧紧只是“固定”

其实不是。

SMA 拧紧后。

内部会同时发生：

  • 轴向压紧
  • 接触面贴合
  • 中心针弹性接触

而这些结构都有自己的：

👉 力学极限。

一旦超过：

问题就会开始出现。

德索实验室之前拆过一批“被拧坏”的 SMA

客户是做测试系统的。

现场工程师为了防止接口松动：

习惯“再补半圈”。

结果几个月后：

大量 SMA 开始出现：

  • 接触不稳定
  • 驻波变高
  • 插拔发涩

后面拆开发现👇

很多中心针弹片已经发生：

👉 永久形变。

甚至有些内导体已经轻微偏心。

为什么中心针特别容易受伤？

因为它本身就是：

👉 微弹性结构。

很多 SMA 母头内部会使用：

  • 铍铜弹片
  • 开槽结构
  • 微型弹性针

目的就是保证：

👉 高频接触稳定。

但问题是👇

这些结构本来允许的形变量就非常有限。

过度轴向压力会导致：

  • 弹片失去弹性
  • 接触压力异常
  • 插针偏移

最后高频性能开始波动。

那这种“扭矩感应 SMA”真的有用吗？

有。

但很多人误解了它真正的作用。

它并不是：

👉 “保护中心针永远不坏”。

而是：

👉 降低人为过扭矩风险。

尤其现场环境里。

很多问题根本不是结构设计错误。

而是：

👉 人手感不统一。

为什么“手感”在 SMA 行业里一直是大问题？

因为 SMA 太小。

而且很多工程师会有一种习惯：

👉 越紧越放心。

结果不同人拧出来的力差距会非常大。

尤其：

  • 现场维护
  • 批量装机
  • 高频测试

有的人可能只拧到 0.4N·m。

有的人直接上到 1N·m。

而长期超扭矩后：

接口寿命会明显下降。

扭矩感应结构到底是怎么工作的？

现在常见方案通常有几种：

① 限扭打滑结构

达到设定扭矩后：

继续拧会空转。

这个最直接。

② 咔哒反馈结构

到指定扭矩时：

会出现明显机械反馈。

类似扭矩扳手。

③ 弹性缓冲结构

通过内部弹性件：

降低瞬间过载。

但为什么有些用了限扭 SMA 还是会坏？

因为很多问题并不只是“拧太紧”。

还有：

  • 螺纹偏心
  • 公母头公差异常
  • 中心针长度不匹配
  • 插合角度错误

尤其：

👉 内针探出量。

这是很多人最容易忽略的。

高频系统里，很多机械问题最后都会变成电气问题

比如：

中心针轻微变形后：

会导致：

  • 接触压力变化
  • 阻抗波动
  • 回波增加

频率越高：

影响越明显。

尤其：

  • 18GHz
  • 26.5GHz
  • 毫米波系统

很多原本微小的机械误差：

都会迅速放大。

为什么高端实验室越来越强调“标准扭矩”？

因为行业已经慢慢发现👇

SMA 的长期稳定性。

很多时候拼的不是：

👉 有没有拧紧。

而是：

👉 有没有刚好拧到正确扭矩。

太松：

接触不稳定。

太紧：

结构疲劳加速。

德索实验室后来总结了一个规律

很多 SMA 中心针损坏问题。

最后都不是：

👉 材料本身不好。

而是：

👉 长期过扭矩累积。

尤其：

  • 高频测试环境
  • 高频繁插拔
  • 多人共用设备

这些场景里：

人为操作差异会被不断放大。

写在最后

自带扭矩感应功能的 SMA 插头，并不是“智商税”，它确实能在一定程度上降低人为过度锁紧带来的结构损伤风险。

尤其在高频测试与高频繁插拔场景下，标准化扭矩控制已经越来越重要。很多后期出现的中心针变形、驻波漂移甚至接口寿命下降，本质上其实都是长期机械过载的结果。

这些年德索连接器在协助客户分析 SMA 高频接口失效问题时，也越来越明显感受到：

真正毁掉很多 SMA 接口的，并不是某一次暴力操作。

而是：

👉 长时间里，那一点点被忽视的过扭矩累积。

SMA接口怎么做到防水防尘？德索工程师聊聊射频连接器密封结构里的那些隐藏细节

/在： /通过：

✍️ 德索连接器 · 王工

很多人第一次接触 SMA 防水接口时，都会有一种错觉。

觉得所谓“防水型 SMA”，无非就是：

👉 多加一个胶圈。

但真正做过户外设备的人都知道。

射频连接器的防水，远比普通工业接头复杂得多。

因为 SMA 这种东西很特殊。

它不仅要：

  • 防水
  • 防尘
  • 抗盐雾
  • 抗冷热循环

同时还必须保证：

👉 高频性能稳定。

而这恰恰是最难的地方。

前段时间德索实验室帮客户分析一批户外设备返修件时，就遇到过一个很典型的问题。

客户设备在实验室防水测试时全部通过。

但装到沿海现场三个月后：

驻波开始明显漂移。

后面拆开发现👇

真正的问题根本不是“进水”那么简单。

很多人低估了 SMA 防水结构真正难的地方

普通工业连接器做密封，很多时候核心是：

👉 不漏水。

但 SMA 不一样。

因为它本质上是：

👉 高频同轴结构。

也就是说：

它内部任何：

  • 形变
  • 挤压
  • 偏心
  • 介质变化

都可能直接影响：

👉 阻抗连续性。

这就导致一个特别麻烦的问题。

很多传统密封思路：

放到 SMA 上根本不能直接照搬。

一个特别常见的误区：胶圈压得越紧越防水

很多低价 SMA 防水头都会这么干。

为了提高密封性：

👉 拼命增加 O 型圈压缩量。

短期看确实有效。

但问题是👇

SMA 内部空间本来就很小。

如果密封结构设计不好：

过大的压缩应力会导致：

  • 结构轻微变形
  • PTFE 受压偏移
  • 中心导体偏心

这些问题低频下可能没感觉。

但一旦进入 GHz 级别：

局部阻抗就会开始变化。

最后表现出来的就是：

👉 驻波漂移。

而且这种问题特别隐蔽。

因为很多产品刚出厂时：

👉 测试可能还是正常的。

真正出问题的往往是：

  • 温度循环之后
  • 长期户外老化之后
  • 盐雾环境之后

德索实验室之前拆过一批失效 SMA，问题就出在密封结构

之前有个客户做户外无线设备。

设备长期部署在沿海区域。

刚开始：

  • 防水测试通过
  • IP 等级也正常
  • 常温驻波也没问题

但使用几个月后：

系统开始出现：

  • 回波恶化
  • 信号波动
  • 高频损耗增加

最开始客户怀疑：

  • 天线
  • 线缆
  • 功放

结果后面拆开 SMA 接口发现👇

问题出在密封胶圈长期受压后，导致内部 PTFE 结构轻微偏移。

这个偏移肉眼几乎看不出来。

但在高频状态下：

已经足够让局部阻抗发生变化。

为什么射频连接器特别怕“水汽”而不只是“进水”？

这个很多人容易忽略。

真正可怕的很多时候不是直接进水。

而是：

👉 潮气渗透。

尤其沿海、高湿、高低温循环环境下：

水汽会慢慢进入连接区域。

然后带来：

  • 金属氧化
  • 接触面腐蚀
  • 镀层劣化
  • 微小接触电阻变化

普通低频系统可能还能工作。

但高频系统最怕的就是：

👉 接触状态不稳定。

尤其 GHz 级别后：

很多原本很小的接触变化，都会被直接放大。

真正高端的 SMA 密封设计，核心其实是“应力控制”

很多人以为高端防水接口拼的是：

👉 胶。

其实真正难的是👇

👉 如何在密封和结构稳定之间找到平衡。

比如：

  • O 型圈压缩量
  • 金属壳体刚性
  • PTFE 支撑结构
  • 热膨胀匹配

这些都必须一起考虑。

因为 SMA 最大的问题在于👇

它既是机械结构。

又是高频结构。

为什么有些 SMA 一开始没问题，后面却越来越差？

因为很多密封失效不是瞬间发生的。

而是：

👉 慢慢累积。

比如：

  • 胶圈老化
  • 热循环疲劳
  • 盐雾腐蚀
  • 金属微变形

这些都会导致：

  • 接触压力变化
  • 局部阻抗变化
  • 回流路径变化

最后表现成：

👉 高频性能越来越不稳定。

高频系统里，防水结构其实也会影响相位稳定性

这一点很多人没意识到。

因为密封结构一旦受力不均：

很可能导致：

  • 中心导体轻微偏移
  • 同轴度变化
  • 介质分布变化

这些变化虽然极小。

但在高频系统里：

已经会直接影响：

👉 相位一致性。

尤其：

  • 阵列系统
  • 多通道同步
  • 精密测试设备

对这种变化会特别敏感。

为什么现在很多户外射频设备越来越强调“长期密封稳定性”？

因为行业已经慢慢意识到👇

真正难的不是：

👉 “出厂时防水”

而是：

👉 “三年后还能稳定防水”。

尤其：

  • 5G 室外设备
  • 工业无线系统
  • 车载通信
  • 户外雷达

这些场景对长期可靠性的要求越来越高。

很多过去还能靠“短期测试”掩盖的问题：

现在都会在长期运行中暴露出来。

写在最后

SMA 接口的防水防尘，从来不只是简单加一个胶圈那么简单。对于高频射频系统来说，真正困难的地方在于：既要保证长期密封可靠性，又不能破坏同轴结构本身的阻抗稳定性。

这些年德索连接器在协助客户处理户外设备失效问题时，也越来越明显感受到：

很多高频系统后期出现的驻波漂移、回波恶化甚至相位异常，最终都和密封结构中的微小应力变化有关。

因为在 GHz 级别下，很多机械问题最后都会慢慢变成电气问题。

很多时候，真正决定一个 SMA 接口寿命的，并不是它能不能防住第一场雨。

而是：

👉 三年后的那一次昼夜温差循环之后，它的结构还能不能保持稳定。

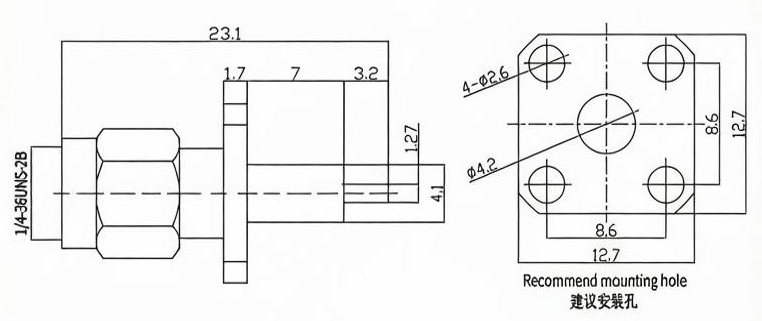

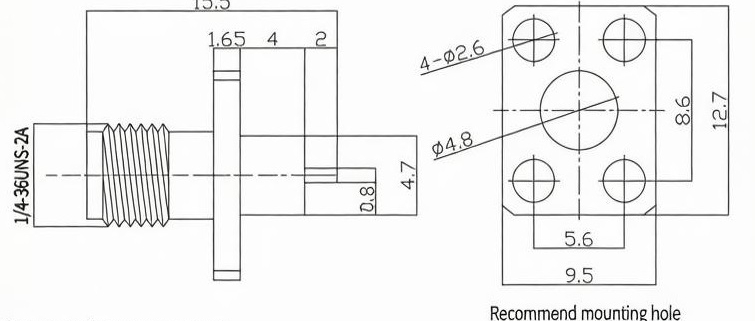

SMA连接器PCB上接地过孔围一圈还是散着打？仿真和实测对比告诉你最佳通孔排布方案

/在： /通过：

✍️ 德索连接器 · 王工

做过SMA射频板设计的人，几乎都遇到过这样的问题：

📐 SMA焊盘照着参考设计画了

📐 50Ω线宽算对了

📐 PCB材料也选好了

📐 连接器本身指标完全满足要求

结果上矢网一测：

⚠️ 回波损耗总比仿真差一点

⚠️ 高频段驻波突然变差

⚠️ 20GHz以后性能开始下滑

⚠️ 不同批次板子一致性波动明显

很多工程师会把注意力放在：

🔍 SMA连接器质量

🔍 PCB加工精度

🔍 阻抗控制误差

却忽略了一个经常被低估的细节：

🚨 接地过孔（Ground Via）排布

尤其是SMA插座周围的那一圈地过孔。

德索连接器在协助客户优化高频板时发现，同样的连接器、同样的板材，仅仅调整地过孔布局，高频性能就可能出现明显差异。

🤔 为什么SMA周围一定要打接地过孔？

很多新手工程师会觉得：

💭 SMA外壳已经焊到地了

💭 铜皮也连着GND

💭 再打一堆过孔是不是多此一举？

实际上并不是。

射频信号传输时：

信号导体
 ↓
负载
 ↓
回流路径

电流永远是闭环流动的。

对于微带线来说：

信号走在顶层。

回流电流主要走参考地平面。

而SMA连接器安装位置恰好是：

📍 同轴结构

转换为

📍 PCB平面结构

的过渡区域。

这里如果接地不连续。

就会产生：

⚠️ 阻抗突变

⚠️ 电场扩散

⚠️ 回流绕路

⚠️ 辐射增加

📡 接地过孔到底在干什么？

可以把它理解成：

🌉 电流回流的立交桥

没有过孔时：

回流电流
 ↓
寻找最近地平面
 ↓
绕远路

有过孔时：

回流电流
 ↓
直接进入地层
 ↓
形成最短路径

结果：

✅ 阻抗更连续

✅ 回流路径更短

✅ 高频损耗更低

🔍 围一圈和散着打有什么区别？

这是很多设计讨论最激烈的话题。

方案A：

⭕ 环形围栏（Via Fence）

 ○ ○ ○
○ SMA ○
 ○ ○ ○

方案B：

🔹 零散分布

○

     SMA

          ○

    ○

看起来都是接地。

实际上高频表现完全不同。

⚡ 为什么环形围栏更受欢迎？

因为高频电流不喜欢绕路。

频率越高：

📈 回流路径越敏感

📈 电感效应越明显

📈 电流越倾向于走最近路径

如果过孔分布零散：

回流电流可能需要：

🔄 横向扩散

🔄 寻找接地点

🔄 绕行进入地层

形成额外寄生电感。

而环形围栏可以形成：

🛡️ 连续接地边界

🛡️ 稳定回流通道

🛡️ 更好的场约束

📊 仿真里能看到什么？

很多3D电磁仿真都有一个共同现象。

当SMA周围没有足够地过孔时：

📡 电场开始向外扩散

表现为：

SMA
 ↓
电场外泄
 ↓
边缘辐射

而增加围栏过孔后：

📡 电场被限制在目标区域

形成更理想的：

🎯 同轴到微带过渡

结果通常表现为：

📉 S11改善

📉 驻波下降

📉 高频端性能提升

🧪 实测结果为什么有时差异更大？

因为现实世界比仿真复杂。

仿真里：

✅ 铜厚理想

✅ 焊接完美

✅ 结构对称

实际生产中：

⚠️ 焊锡量变化

⚠️ 板材公差

⚠️ 装配误差

⚠️ 连接器位置偏差

这些因素都会放大接地设计的影响。

因此很多板子：

仿真差0.2dB

实测差1dB以上。

📏 过孔是不是越多越好？

答案：

❌ 不是。

很多工程师喜欢：

○○○○○○○○
○○○ SMA ○○○
○○○○○○○○

疯狂堆过孔。

结果可能带来：

⚠️ 焊盘空间不足

⚠️ 加工难度增加

⚠️ 成本上升

⚠️ 过孔间距过密

甚至引入新的阻抗扰动。

🎯 行业内常见经验

对于18GHz以下设计：

📌 一圈均匀接地过孔通常足够。

对于26.5GHz级别设计：

📌 推荐形成完整Via Fence。

📌 过孔间距尽量控制在较小范围。

对于40GHz以上设计：

📌 通常需要结合3D仿真优化。

此时已经不能只靠经验。

🔬 过孔距离焊盘多远最合理？

太远：

🚫 回流路径变长

太近：

🚫 影响焊接

🚫 改变阻抗

一般设计思路是：

📏 尽量靠近接地焊脚

📏 保留足够制造空间

📏 保持均匀对称

比具体数字更重要的是：

👉 对称性。

⚠️ 一个最容易犯的错误

很多工程师只关注：

📡 信号过孔

却忽略：

🛡️ 地过孔

结果形成：

信号有高速公路

回流只能走乡间小路

最终：

⚠️ 阻抗连续性被破坏

⚠️ 高频性能下降

⚠️ 辐射增加

📋 SMA接地过孔排布检查清单

设计完成前建议确认：

✅ 是否形成连续接地路径

✅ 是否围绕SMA过渡区域

✅ 是否保持左右对称

✅ 是否避免过孔过远

✅ 是否检查回流路径完整性

✅ 是否进行3D电磁仿真验证

✨ 写在最后

SMA连接器的高频性能，从来不只是连接器本身决定的。

德索连接器在大量项目中发现，真正影响20GHz以上性能的，往往是那些不起眼的接地细节。

🛡️ 一圈合理布局的地过孔。

可能比增加几微米镀金层更有价值。

📡 一个连续的接地围栏。

可能比更昂贵的板材带来更明显的改善。

对于射频PCB来说：

信号路径固然重要。

但回流路径同样重要。

因为高频电流最讨厌的事情，就是你给它修了一条宽阔高速公路，却让它回家的路坑坑洼洼、七拐八绕。

SMA插座多层板过孔背钻没做会怎样？残桩效应让信号在26.5GHz完全反射回功放

/在： /通过：

✍️ 德索连接器 · 王工

很多射频工程师都有过这样的经历：

📊 仿真结果漂亮

📊 SMA连接器指标合格

📊 PCB阻抗控制正常

📊 加工工艺也没问题

结果板子回来一测：

✅ 5GHz正常

✅ 10GHz正常

✅ 18GHz还能接受

⚠️ 到26.5GHz附近突然开始翻车

表现为：

📉 回波损耗急剧恶化

📉 驻波比明显升高

📉 插入损耗异常增加

📉 功放输出功率下降

📉 接收灵敏度变差

很多工程师第一反应是：

🔍 SMA连接器选错了？

🔍 线缆有问题？

🔍 功放稳定性不足？

但德索连接器参与多个微波项目调试时发现，真正的问题经常藏在连接器下面几毫米的PCB内部：

🚨 过孔残桩（Via Stub）

而背钻（Back Drill）没做，往往就是高频性能崩盘的导火索。

🔬 什么是过孔残桩？

先看一个典型结构。

假设SMA插座安装在PCB顶层：

SMA
 │
Top Layer
 │
Via
 │
L3 Signal Layer
 │
Via继续向下
 │
Bottom Layer

如果信号实际只传输到L3层。

那么L3以下那一段没有参与信号工作的过孔部分。

就是：

📍 Via Stub（过孔残桩）

从机械角度看：

它只是多余的铜孔。

但从射频角度看：

它已经变成了一个寄生结构。

⚡ 为什么残桩会导致反射？

很多工程师认为：

没接东西的铜孔应该没影响。

实际上恰恰相反。

残桩本质上是：

📡 一段开路传输线

信号经过时：

主信号
 ↓
进入过孔
 ↓
部分能量耦合进入残桩
 ↓
传播到底部
 ↓
遇到开路端
 ↓
反射回来

这部分返回能量重新叠加到主信号中。

形成：

🔄 寄生反射

🔄 阻抗扰动

🔄 谐振效应

📏 为什么26.5GHz特别敏感？

因为频率越高。

波长越短。

26.5GHz自由空间波长约：

📏 11.3mm

在PCB介质内部：

由于介电常数影响。

实际传播波长大约：

📏 6～8mm

左右。

而很多多层板中的残桩长度：

恰好就在：

📏 1～4mm

范围内。

这已经接近谐振尺寸。

此时残桩不再是：

❌ 一段废铜

而变成：

🚨 一个微型谐振器

🎯 残桩谐振到底有多可怕？

最典型的是四分之一波长谐振。

当残桩长度接近：

📐 λ/4

时。

开路端经过传输线变换后。

在主信号看来会接近：

⚡ 短路状态

结果就是：

原本50Ω通道突然出现极端阻抗变化。

表现为：

📉 S11急剧恶化

📉 驻波比上升

📉 回波损耗下降

有时会在某个频点形成深陷波。

🔥 为什么功放最先“受伤”？

很多工程师觉得：

反射只是损耗增加。

实际上对于功放来说。

问题远不止如此。

正常情况下：

功放
 ↓
SMA
 ↓
PCB
 ↓
负载

如果残桩产生强反射：

功放
 ↓
发射
 ↓
残桩反射
 ↓
返回功放

结果形成：

⚠️ 输出失配

⚠️ 驻波增加

⚠️ 反射功率上升

轻则：

📉 输出功率下降

📉 增益波动

重则：

🔥 晶体管结温升高

🔥 功放保护触发

🔥 长期可靠性下降

因此很多工程师看到的是：

“功放异常”。

实际上问题根源在PCB内部。

📊 为什么仿真正常，实测翻车？

原因很简单。

很多设计阶段：

只仿真了：

✅ SMA焊盘

✅ 微带线

✅ 接地结构

却忽略了：

❌ 整个过孔三维结构

❌ 残桩长度

❌ 高频谐振效应

到了26.5GHz。

这些原本被忽略的细节全部暴露出来。

🔧 背钻到底解决什么问题？

背钻（Back Drilling）的核心目的只有一个：

👉 去掉多余残桩。

原始结构：

Top
 │
 │
 │
 │
Bottom

背钻后：

Top
 │
 │
L3
 └─结束

多余铜柱被钻除。

结果：

✅ 残桩长度大幅缩短

✅ 谐振频率提高

✅ 反射明显减小

✅ 高频性能改善

📡 26.5GHz项目一定要背钻吗？

不一定。

但需要评估。

影响因素包括：

📏 板厚

📏 层叠结构

📏 信号层位置

📏 介电常数

📏 工作频率

一般经验：

📍 10GHz以下

很多设计还能容忍残桩。

📍 18GHz以上

开始明显影响性能。

📍 26.5GHz附近

残桩经常成为关键问题。

📍 40GHz以上

背钻几乎成为常规操作。

🛠️ 除了背钻还有哪些方案？

🔹 盲孔

只打到目标层。

优点：

📈 天然没有长残桩

缺点：

💰 成本较高

🔹 埋孔

适用于高密度高频设计。

🔹 优化层叠

缩短信号过孔长度。

🔹 3D电磁仿真

提前发现谐振点。

⚠️ 一个常见误区

很多工程师认为：

“SMA连接器标称26.5GHz，所以系统自然也能跑26.5GHz。”

其实完全不是一回事。

系统频率上限由：

📡 SMA连接器

➕

📍 过孔结构

➕

📏 PCB材料

➕

🛡️ 接地设计

➕

📐 阻抗连续性

共同决定。

如果残桩设计失控。

即便最好的SMA连接器也救不了系统。

✨ 写在最后

在26.5GHz的世界里，很多看似不起眼的结构都会变成射频性能的决定因素。

德索连接器在高频项目调试中发现，导致系统翻车的往往不是SMA连接器本身，而是连接器下面那段被忽略的过孔残桩。

📡 对低频来说，它只是一个铜孔。

📡 对26.5GHz来说，它可能已经是一个谐振器。

📡 对功放来说，它甚至可能是一个把能量反射回来的“隐形镜子”。

因此在高频多层板设计中，背钻并不是为了追求工艺上的高级感，而是在避免一个几毫米长的残桩，把整个射频链路辛辛苦苦建立起来的性能优势全部吞掉。

SMA插座多层板过孔背钻没做会怎样？残桩效应让信号在26.5GHz完全反射回功放

/在： /通过：

✍️ 德索连接器 · 王工

很多工程师第一次做高频PCB时，关注点往往集中在：

📡 SMA连接器选型

📏 50欧姆阻抗控制

🧮 微带线宽计算

📐 接地过孔布局

但等到板子打回来上矢网测试，却发现：

⚠️ 低频段一切正常

⚠️ 10GHz以内表现还不错

⚠️ 到20GHz以上开始急剧恶化

⚠️ 26.5GHz附近突然出现深陷波

⚠️ 回波损耗断崖式变差

很多人第一反应是：

💭 SMA连接器买差了？

💭 线缆有问题？

💭 功放不稳定？

实际上，德索连接器参与高频板调试时，经常遇到一个隐藏杀手：

🚨 过孔残桩（Via Stub）

尤其是在SMA插座进入多层板的过渡区域。

有时候问题根本不在连接器，而在连接器下面那几毫米没人注意的铜柱。

🔍 什么叫过孔残桩？

先看一个典型结构：

SMA插座
    │
Top层
═══════
    │
Signal Via
    │
═══════
Bottom层

如果信号只传到某一层。

而过孔继续向下延伸。

那么没有参与信号传输的那一段铜孔就是：

📍 残桩（Stub）

例如：

信号只用到L3层。

过孔却一直打到L10层。

那么L3以下部分全部属于残桩。

⚡ 为什么残桩会出问题？

很多工程师觉得：

铜而已。

放在那里又没接东西。

应该没影响吧？

实际上并非如此。

从射频角度看。

残桩本质上就是：

📡 一个开路传输线

信号经过这里时。

部分能量会进入残桩。

然后发生：

进入残桩
    ↓
传播到底部
    ↓
遇到开路端
    ↓
反射回来
    ↓
重新叠加主信号

结果形成：

🔄 寄生谐振

🔄 局部反射

🔄 阻抗畸变

📈 频率越高问题越严重

低频时。

残桩长度远小于波长。

影响有限。

但随着频率升高。

波长迅速缩短。

以26.5GHz为例：

自由空间波长约：

📏 11.3mm

PCB介质中传播后。

有效波长甚至只有：

📏 6~8mm左右

这意味着：

一根几毫米长的残桩。

已经接近关键谐振尺寸。

此时它不再是一段“废铜”。

而变成：

🚨 高频谐振器

🎯 为什么26.5GHz特别容易翻车？

因为这是许多SMA系统的频率上限。

例如：

📡 仪器级SMA

📡 测试板

📡 微波模块

📡 功率放大器评估板

理论上连接器没问题。

线缆没问题。

但如果：

📍 残桩长度设计不当

就会出现：

📉 回波损耗急剧下降

📉 驻波比恶化

📉 插损增加

📉 功率传输效率下降

🔥 功放为什么最先受害？

很多人觉得：

反射无非就是信号变差。

实际上对于功放来说。

问题远不止如此。

当反射波返回时：

功放
 ↓
发射信号
 ↓
残桩反射
 ↓
返回功放

形成：

⚠️ 驻波增加

⚠️ 输出失配

⚠️ 功率回灌

轻则：

📉 输出功率下降

📉 增益波动

重则：

🔥 结温升高

🔥 保护动作触发

🔥 功放寿命缩短

有时候工程师看到：

“功放性能异常”

实际上罪魁祸首却是PCB里的残桩。

🔬 背钻到底在解决什么？

所谓背钻（Back Drilling）。

简单理解就是：

🔧 把不用的过孔部分钻掉。

原结构：

Top
│
│
│
│
Bottom

背钻后：

Top
│
│
└──信号终止

多余铜柱被移除。

结果：

✅ 残桩长度大幅缩短

✅ 谐振频率推高

✅ 反射显著减小

📊 残桩到底多长才危险？

没有绝对数字。

与：

📡 工作频率

📏 板厚

📐 介质常数

📍 层叠结构

有关。

但经验上：

10GHz以下

很多残桩还能勉强接受。

18GHz以上

开始明显影响回波损耗。

26.5GHz以上

往往必须认真处理。

40GHz以上

背钻几乎成为标配。

🛠️ 除了背钻还有什么办法？

有。

但效果和成本各不相同。

🔹 盲孔

只连接目标层。

优点：

📈 残桩最小

缺点：

💰 成本高

🔹 埋孔

进一步优化结构。

适合：

🚀 高频模块

🚀 毫米波设计

🔹 减少板厚

缩短过孔长度。

但会影响机械强度。

⚠️ 一个常见误区

很多工程师认为：

既然SMA标称26.5GHz。

那板子自然也能26.5GHz。

实际上：

连接器只是链路的一部分。

真正决定性能的是：

📡 SMA连接器

➕

📏 焊盘结构

➕

📍 过孔设计

➕

📐 PCB层叠

➕

🛡️ 接地系统

任何一个环节出问题。

都会拖累整个链路。

📋 高频SMA过孔设计检查清单

在送板前建议确认：

✅ 是否存在长残桩

✅ 是否评估背钻需求

✅ 是否完成3D电磁仿真

✅ 是否检查过孔谐振频率

✅ 是否优化接地过孔围栏

✅ 是否验证连接器过渡结构

✨ 写在最后

很多26.5GHz系统调不出来，并不是SMA连接器不够好，也不是测试设备出了问题。

德索连接器在高频项目中见过太多类似案例：

📡 连接器指标优秀

📡 线缆完全合格

📡 功放工作正常

最终却败给了一截几毫米长的过孔残桩。

因为在低频世界里，它只是一个不起眼的铜孔。

但在26.5GHz的世界里，它可能已经变成一个足以破坏阻抗连续性、制造强烈反射的谐振结构。

所以真正的高频设计，从来不只是选对SMA连接器那么简单。

有时候决定系统成败的，恰恰是那段藏在PCB内部、肉眼看不见的残桩长度。

SMA接口拧紧后放三个月再测，为什么参数变了？应力松弛使螺纹预紧力悄悄减少的机理

/在： /通过：

✍️ 德索连接器 · 王工

很多射频工程师都遇到过这样一个令人困惑的现象：

📊 样机调试阶段

S11漂亮

驻波正常

插损合格

一切都符合设计预期。

结果设备封装完成后放进仓库。

🗓️ 一个月

🗓️ 两个月

🗓️ 三个月

再次测试时发现：

⚠️ 回波损耗变差了

⚠️ 驻波比略微升高

⚠️ 高频端出现小波动

⚠️ 多个接口数据开始离散

更奇怪的是：

🔍 接头没有松脱

🔍 外观没有损伤

🔍 线缆没有弯折

🔍 环境也没有剧烈变化

很多人第一反应会怀疑：

💭 仪器漂了？

💭 测试线坏了？

💭 连接器质量有问题？

但德索连接器在长期失效分析中发现，一个经常被忽略的幕后推手其实是：

⚙️ 应力松弛（Stress Relaxation）

它不会像断裂那样立刻暴露问题。

却会在几个月甚至几年时间里，悄悄改变SMA接口的机械状态。

🔬 什么叫应力松弛？

简单理解。

你把一个弹簧压缩。

刚压下去时力量最大。

随着时间推移。

即便没有外力变化。

弹簧内部应力也会慢慢释放。

结果就是：

📉 压力下降

📉 预紧力减小

📉 接触力变弱

金属材料同样如此。

尤其在长期受力状态下。

SMA连接器拧紧以后。

实际上内部多个部位都处于持续受压状态：

🔩 螺纹副

🔘 中心接触件

🛡️ 外导体接触面

📏 垫片和介质支撑结构

时间久了。

这些部件都会发生不同程度的应力重分布。

⚙️ SMA拧紧时到底发生了什么？

很多人认为：

拧紧就是固定。

其实远没有那么简单。

当扭矩施加后：

扭矩
 ↓
轴向拉力
 ↓
接触压力
 ↓
形成稳定电连接

真正保证射频性能的。

不是螺纹本身。

而是：

👉 预紧力产生的接触压力。

这个压力决定：

📡 外导体接触质量

📡 中心导体接触稳定性

📡 阻抗连续性

📡 微间隙大小

只要压力下降。

参数就可能开始漂移。

📉 三个月后预紧力为什么会下降？

这里涉及几个共同作用的因素。

① 金属材料的应力松弛

这是最主要原因。

即便温度恒定。

黄铜、不锈钢、铜合金等材料都会出现：

🔄 晶格重排

🔄 微观塑性变形

🔄 内部应力释放

结果就是：

📉 接触压力下降

📉 夹紧力减弱

尤其长期处于满扭矩状态时更明显。

🌡️ ② 温度循环加速松弛

很多设备虽然没使用。

但仓库存放期间依然经历：

☀️ 白天升温

🌙 夜间降温

每天都在进行：

膨胀
 ↓
收缩
 ↓
膨胀
 ↓
收缩

长期循环后。

螺纹接触面会逐渐“找位置”。

这会进一步导致：

⚠️ 实际预紧力下降

⚠️ 接触压力衰减

🔧 ③ 镀层发生微观形变

很多SMA接口采用：

🥇 镀金

🥈 镀银

⚪ 镀镍

这些镀层虽然很薄。

但同样承受接触压力。

长期受压后。

可能出现：

📉 微观压痕扩大

📉 接触面形貌改变

📉 局部接触电阻变化

尤其高频场景下更敏感。

⚡ 为什么高频最容易看出问题？

低频系统可能完全感觉不到。

因为直流导通仍然正常。

万用表测量结果甚至毫无异常。

但射频信号关注的是：

📡 接触连续性

📡 表面状态

📡 阻抗变化

📡 微小间隙

例如一个仅有几微米的接触变化。

可能造成：

🔄 局部反射增加

🔄 电流分布变化

🔄 回波损耗恶化

在18GHz以上系统中。

这种影响尤其明显。

📈 最常出现哪些参数变化？

德索连接器在返修分析中发现。

长期存放后的SMA接口。

最容易出现以下变化：

📊 回波损耗下降

最常见。

高频端先出现异常。

📊 驻波比升高

通常变化不大。

但趋势明显。

📊 插入损耗略微增加

特别是在连接点较多时。

影响会累积。

📊 重复测试一致性变差

今天测和明天测结果略有差异。

🔍 为什么重新拧一次又恢复正常？

很多工程师都见过这个现象。

测试异常后。

重新拆装一次。

再次施加标准扭矩。

结果：

📈 参数恢复

📈 驻波正常

📈 回波改善

原因很简单。

新的扭矩重新建立了：

✅ 接触压力

✅ 金属贴合面

✅ 阻抗连续性

但这并不代表问题消失。

只是重新开始了下一轮应力松弛过程。

🛠️ 如何减少这种影响？

工程上通常采用以下办法。

🔹 使用规定扭矩

不要凭手感。

推荐使用：

🔧 扭矩扳手

过紧和过松都不好。

🔹 避免长期超额预紧

扭矩越大不代表越可靠。

过大预紧力反而会加速：

⚠️ 应力松弛

⚠️ 镀层压陷

⚠️ 接触面疲劳

🔹 关键设备定期复检

长期存储设备建议：

📅 3~6个月抽检一次

🔹 选用品质更高的连接器

弹性结构设计和材料质量直接决定：

📈 长期接触稳定性

📈 预紧力保持能力

⚠️ 一个经常被误解的事实

很多人以为：

参数变化 = 接头坏了。

其实未必。

大量案例中。

连接器本身并没有损坏。

只是：

📉 预紧力下降

📉 接触状态变化

📉 高频接触条件变差

这属于典型的长期机械老化现象。

✨ 写在最后

SMA接口刚装好时表现优秀，放置几个月后参数却悄悄变化，这并不是什么神秘现象。

德索连接器在大量射频项目中发现，真正的原因往往来自容易被忽视的应力松弛效应。

🔩 螺纹预紧力不会永远保持不变。

🌡️ 温度循环会加速接触面的重新分布。

📡 高频系统又会把这些微小变化无限放大。

因此，射频连接器的可靠性从来不只是“当下测得好不好”。

更重要的是：

📈 三个月后如何

📈 一年后如何

📈 整个寿命周期内如何

因为对于高频系统而言，很多性能衰减并不是突然发生的，而是在看不见的地方一点一点积累出来的。

SMA电缆组件供应商样品承认流程怎么走？从电气参数测试到环境应力筛选的完整清单

/在： /通过：

✍️ 德索连接器 · 王工

在射频系统设计、实验室应用以及车载高频链路项目中，选择可靠的SMA同轴电缆组件供应商至关重要。很多工程师在面对供应商样品时，第一反应往往是：

💭 “先量几个关键参数，看是否满足标称值就行。”

但经验告诉我们，真正的样品承认流程远不止电气参数测试。德索连接器多年在车载和高频项目中积累经验，总结出一套从电气性能到环境应力的完整样品承认流程，供大家参考。

1️⃣ 样品初验：外观与结构检查

第一步，也是最基础的一步：确保样品物理状态正常。

  • 🔹 外观检查
    • 接头无明显刮伤、裂纹、镀层缺失
    • 线缆绝缘层完整，无破皮或挤压痕迹
  • 🔹 尺寸核对
    • SMA接口尺寸、螺纹长度、过渡区长度
    • 线缆长度、外径、屏蔽层厚度
  • 🔹 结构完整性
    • 中心导体和外导体同轴度
    • 压接/焊接区域牢固

小技巧：这一环节是最容易发现供应商工艺差异的地方。哪怕电气参数合格，外观或尺寸异常也会影响长期可靠性。

2️⃣ 电气参数测试

这是样品承认的核心环节。主要包括：

  • 📡 阻抗测试
    • 50Ω系统同轴要求阻抗匹配良好
    • TDR或阻抗分析仪检测过渡区和整个组件
  • 📈 插入损耗（Insertion Loss）
    • 确认在目标频段的衰减符合设计
    • 短跳线与长线缆都需测试
  • 📉 回波损耗（Return Loss/S11）
    • 测试反射信号
    • 异常尖峰可能指向接头过渡区问题
  • ⚡ 导通电阻与绝缘电阻
    • 中心导体与外壳导通良好
    • 外壳与屏蔽层绝缘良好

提示：这一阶段最好采用矢网和TDR联合分析，不仅确认指标，还能定位潜在高频问题。

3️⃣ 机械与环境耐受测试

仅靠电气参数合格并不意味着长期可靠。德索连接器建议的环境应力筛选包括：

🔹 插拔寿命测试

  • 按照SMA标准插拔次数循环
  • 检查中心针偏心、螺纹磨损、接触力衰减

🔹 振动测试

  • 模拟车载、实验室或运输环境
  • 振动下是否出现接触不良或信号漂移

🔹 温度循环

  • 高低温交替循环
  • 检查介质、线缆及接头结构变化
  • 驻波和插入损耗是否稳定

🔹 高温高湿环境测试

  • 模拟潮湿或结露环境
  • 检查绝缘电阻、接触可靠性

🔹 热冲击与热稳态测试

  • 快速升降温，验证材料热膨胀匹配
  • 防止介质开裂或接触松动

4️⃣ 样品筛选与记录

每个供应商样品在完成电气和环境测试后，需要形成完整的承认记录：

  • 📋 电气参数测试报告
  • 📋 热成像或振动下的异常记录
  • 📋 外观与尺寸测量数据
  • 📋 测试条件、批次、生产日期

建议建立样品承认档案，方便批量采购和后续追溯。

5️⃣ 风险评估与确认

在所有测试通过后，进行风险评估：

  • 🔹 组件在目标应用频段的性能是否稳定
  • 🔹 接头和线缆是否能承受插拔与振动
  • 🔹 材料和加工工艺是否有潜在老化风险

通过评估后，才可以确认该供应商的样品符合项目长期可靠性要求。

⚠️ 常见误区

  1. 只测电气参数，不做环境测试
    • 容易在长期使用或振动环境下翻车
  2. 仅依赖单条样品
    • 样品批次差异可能导致返工或返修
  3. 忽略过渡区和压接区检查
    • 高频损耗和驻波问题常从过渡区暴露
  4. 外观检查不彻底
    • 微小镀金磨损、微裂纹等也可能影响高频性能

✅ 德索连接器经验总结

完整的SMA电缆组件样品承认流程，应覆盖：

1️⃣ 外观与结构检查
2️⃣ 电气参数测试（阻抗、插入/回波损耗、电阻）
3️⃣ 机械与环境应力筛选（插拔、振动、温湿、热循环）
4️⃣ 样品记录与批次追踪
5️⃣ 风险评估与确认

只有通过这些环节，才能真正保证供应商样品满足长期高频稳定性要求。

德索连接器多年来在射频、车载和毫米波项目中实践发现，不做完整承认流程的样品，很容易在批量使用中出现隐性故障。一次电气合格不等于长期可靠，一条短时间信号良好的线缆，可能在振动或高温环境下瞬断或插损异常。

📌 总结

SMA电缆组件的样品承认不仅仅是看电气参数，而是从外观、结构、电气性能到环境应力筛选全覆盖。

德索连接器建议每一次新供应商样品，都严格执行完整流程：

  • 防止过渡区隐性问题
  • 避免长期使用中高频性能下降
  • 确保批量采购的一致性和可靠性

因为在射频系统中，组件的可靠性往往比单个连接器成本更重要。

SMA同轴线缆组件的高频损耗到底来自哪一段？接头过渡区损耗vs线缆损耗vs接头损耗拆分明细

/在： /通过：

✍️ 德索连接器 · 王工

很多工程师第一次拿到一条SMA同轴线缆组件时，都会有一个很自然的想法：

💭 “损耗不就是线缆造成的吗？”

毕竟从外观来看。

一条1米长的组件里：

📏 99%以上都是线缆

🔩 两端只有小小的SMA连接器

怎么看都应该是线缆贡献了绝大部分损耗。

但当真正拿起矢量网络分析仪（VNA）做测试时。

结果往往会让人意外。

这些年德索连接器在射频测试、通信设备和毫米波项目中做过大量组件分析，发现：

⚠️ 高频损耗并不完全来自线缆。

甚至在某些频段。

真正吃掉信号最多的地方。

反而是你最容易忽略的：

👉 接头过渡区。

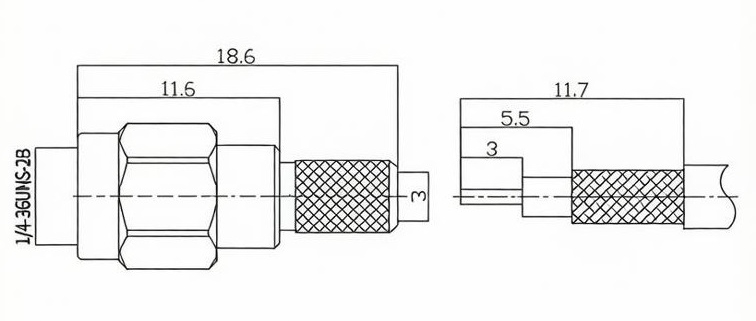

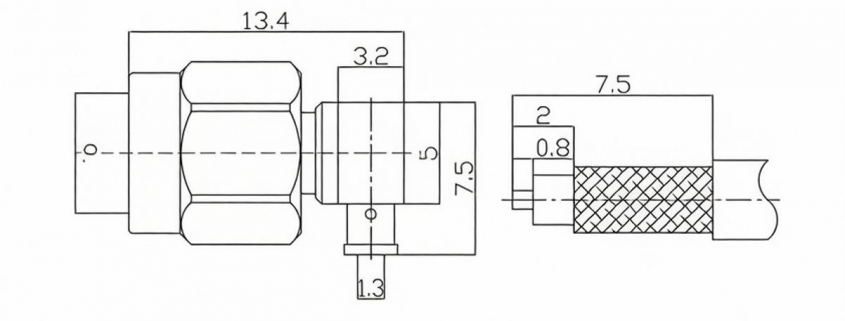

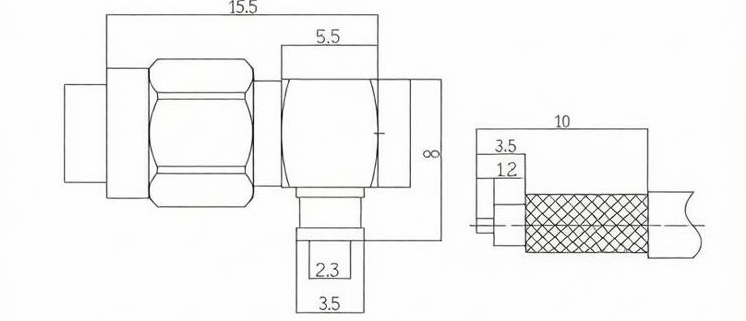

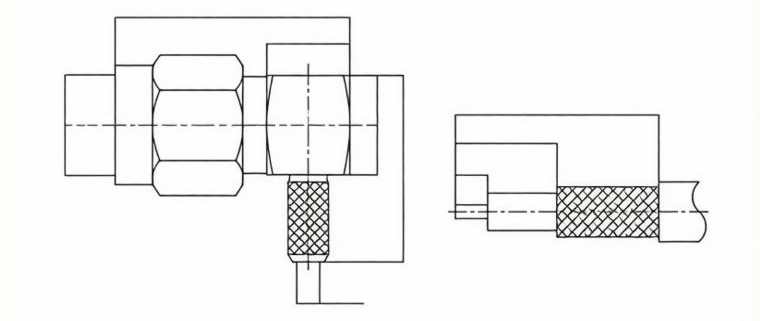

🔍 一条SMA组件到底由什么组成？

从结构来看。

典型SMA线缆组件可以拆成三个部分：

SMA接头
    │
过渡区
    │
同轴线缆
    │
过渡区
    │
SMA接头

很多人习惯把它统称为：

📡 SMA线缆

实际上每个部分的损耗机理都不一样。

📊 第一部分：线缆损耗

这是大家最熟悉的一部分。

线缆损耗主要来自：

🔸 导体损耗

🔸 介质损耗

🔸 屏蔽层损耗

随着频率升高。

集肤效应越来越明显。

电流开始集中在导体表面。

于是：

📈 导体有效截面积下降

📈 电阻增加

📈 发热增加

与此同时。

介质材料也在不断吸收能量。

最终表现为：

频率越高
损耗越大

例如常见的RG316。

在低频时损耗并不明显。

但到了数GHz以上。

衰减会快速增加。

⚡ 第二部分：SMA接头本体损耗

很多工程师会觉得：

一个金属接头能有多少损耗？

实际上。

损耗虽然不大。

但绝对存在。

主要来源包括：

🔩 接触电阻

🔩 镀层粗糙度

🔩 表面氧化

🔩 集肤效应

特别是使用多年的连接器。

经常会出现：

⚠️ 镀金层磨损

⚠️ 微氧化

⚠️ 接触压力下降

这些问题会让接头损耗逐渐增加。

不过对于质量合格的新连接器来说。

单个接头的损耗通常占比较小。

🚨 第三部分：最容易被忽略的接头过渡区

很多失效分析最后都会指向这里。

什么叫过渡区？

简单说就是：

线缆与连接器结合的位置。

例如：

线缆
 ↓
压接区
 ↓
中心导体连接区
 ↓
SMA结构

这个区域虽然只有几毫米。

却往往决定整条组件的高频表现。

🤔 为什么过渡区这么关键？

因为这里最容易出现：

⚠️ 阻抗不连续

⚠️ 几何尺寸突变

⚠️ 介质结构变化

对于50欧姆系统来说。

最怕的就是：

突然从50欧姆变成：

45欧姆

或者

55欧姆

哪怕变化很小。

都会产生反射。

📡 高频信号最讨厌什么？

答案不是损耗。

而是：

👉 反射。

因为反射意味着：

信号不仅在前进。

还在往回跑。

形成：

📉 回波损耗恶化

📉 驻波比上升

📉 有效传输功率下降

很多时候。

工程师看到损耗增加。

实际上根源是反射增加。

🔬 德索连接器实验室的一组对比

曾经测试过两条长度完全相同的组件。

参数：

📏 长度相同

📏 线缆相同

📏 SMA接头相同

唯一差异：

过渡区工艺不同。

结果发现：

低频几乎看不出区别。

但频率提升后。

其中一条的：

📉 插损明显增加

📉 回波损耗下降

📉 驻波恶化

拆解后发现。

问题正出在压接区尺寸控制。

🌡️ 为什么毫米波频段更加敏感？

频率越高。

波长越短。

例如：

1GHz时。

波长约30厘米。

到了40GHz。

波长已经只有毫米级。

这时候：

🔬 一个几十微米的尺寸偏差

🔬 一点点介质变形

🔬 一处压接不均

都可能被信号“看见”。

于是过渡区的重要性迅速上升。

📈 损耗占比到底如何分布？

这里要强调一点：

没有固定比例。

不同长度组件差异很大。

📏 短组件（10cm以内）

典型情况：

🔩 接头和过渡区影响更大

📏 线缆损耗反而有限

很多测试跳线就是这种情况。

📏 中长度组件（0.5m～2m）

三部分共同作用。

此时：

📡 线缆开始成为主要损耗来源

但过渡区仍然影响回波损耗。

📏 长距离组件（数米以上）

线缆损耗占主导。

不过即使如此。

过渡区问题依然会影响驻波表现。

🛠️ 如何判断问题出在哪一段？

很多工程师一看到损耗变大。

第一反应就是换线。

其实更好的办法是：

🔍 看插损曲线

整体平滑上升。

通常偏向线缆损耗。

🔍 看回波损耗曲线

出现局部尖峰。

通常指向过渡区。

🔍 做时域分析（TDR）

能够直接定位：

📍 阻抗突变位置

📍 反射来源

📍 过渡区异常

这是排查高频组件最有效的方法之一。

⚠️ 一个最常见的误区

很多采购人员喜欢比较：

📄 同样长度

📄 同样规格

📄 同样接口

为什么价格差这么多？

实际上。

差异往往不在线缆本身。

而在：

🔧 接头加工精度

🔧 压接工艺

🔧 过渡区设计

🔧 阻抗控制能力

因为对于高频组件来说。

真正昂贵的不是那几米线。

而是把每个阻抗过渡都控制在接近50欧姆。

✨ 写在最后

SMA同轴线缆组件的高频损耗。

并不是简单地来自线缆长度。

这些年德索连接器在大量测试与失效分析中发现。

一条组件的损耗实际上来自三个部分：

📏 线缆本体损耗

🔩 接头本体损耗

🔄 接头过渡区损耗

其中线缆决定了整体衰减水平。

接头影响长期可靠性。

而过渡区则往往决定高频性能的上限。

特别是在10GHz、18GHz、26.5GHz乃至毫米波频段。

真正拉开组件品质差距的地方。

很多时候不是用了什么线。

而是那几毫米长、肉眼几乎看不见的过渡区。

因为射频世界里最难控制的。

从来不是长度。

而是连续性。

SMA接口毫米波段的功率容量为何会剧烈下降？射频热流密度增加10倍的后果亲眼见证

/在： /通过：

✍️ 德索连接器 · 王工

很多工程师第一次接触毫米波系统时。

都会产生一个疑问：

🤔 同样是SMA接口。

为什么在2GHz、3GHz时可以轻松传输几十瓦功率。

到了26GHz、40GHz甚至更高频段。

允许功率却开始大幅下降？

有些规格书甚至会出现：

📉 功率能力下降50%以上

📉 温升明显增加

📉 连续工作能力显著减弱

不少人看到这里会觉得：

💭 是不是厂家故意保守？

💭 是不是材料强度不够？

实际上。

这些年德索连接器分析高频连接器失效案例后发现。

真正的问题不在机械结构。

而在：

🔥 射频热流密度。

📡 为什么频率越高，功率反而越难传？

从直觉来看。

很多人会认为：

10W就是10W。

20W就是20W。

无论频率多少。

产生的热量应该一样。

事实上并非如此。

🔍 高频电流有个特殊现象

那就是：

👉 集肤效应（Skin Effect）

频率越高。

电流越不愿意进入导体内部。

而是集中在导体表面流动。

在低频时：

████████
电流分布较均匀

到了毫米波频段：

█      █
█      █

仅表层导电

导体真正参与传输的区域急剧缩小。

⚡ 有效导电面积越来越小

这意味着什么？

简单来说：

同样的功率。

被迫挤进更薄的一层金属表面。

就像：

🚗 十车道高速公路

突然变成

🚗 一车道单行线

车流量没变。

拥堵程度却暴增。

对于射频连接器来说。

这种拥堵最终表现为：

🔥 功率损耗增加

🔥 发热增加

🔥 温升增加

🔥 热流密度为什么会暴增？

很多工程师只关注总功率。

却忽略了：

👉 功率密度。

举个简单例子。

假设：

📡 20W功率

在低频时分布于较大的导电区域。

到了毫米波频段。

由于集肤深度大幅下降。

同样20W功率。

可能集中在原来十分之一的有效区域。

于是出现：

🔥 热流密度成倍增加

在某些高频条件下。

局部热流密度增加一个数量级并不罕见。

也就是：

📈 接近10倍水平。

🌡️ 热量最容易积聚在哪里？

很多人以为：

外壳最热。

实际上并非如此。

SMA接口最危险的位置通常是：

🎯 中心导体接触区

🎯 母头弹片接触区

🎯 介质过渡区域

这些地方同时具备：

  • 电流密度最高
  • 接触电阻存在
  • 散热面积有限

三个特点。

因此最容易形成热点。

🔬 德索连接器实验室见过的现象

某毫米波测试链路。

低频测试一切正常。

提升到高频段后。

系统功率并未明显增加。

但接口温度开始快速上升。

热成像显示：

📍 发热点并不在电缆

📍 也不在设备端

而是在SMA连接区域

尤其是中心接触位置。

温度远高于外壳。

📉 为什么规格书里的功率会越来越低？

因为连接器厂家考虑的并不是：

能不能瞬间承受。

而是：

能否长期稳定工作。

例如：

3GHz附近

可能允许较高连续功率。

18GHz附近

允许功率开始下降。

26.5GHz以上

进一步下降。

40GHz附近

很多传统SMA已经接近能力边界。

这并不是结构突然变差。

而是热平衡条件发生了变化。

⚠️ 一个常被忽略的问题

介质材料也怕热。

SMA内部通常采用：

⚪ PTFE

或者类似高频介质。

长期高温会导致：

📉 介电常数漂移

📉 机械稳定性下降

📉 阻抗变化

于是形成恶性循环：

温升增加
   ↓
损耗增加
   ↓
发热增加
   ↓
温升继续增加

🚨 为什么毫米波系统更怕接触不良？

在低频时。

轻微接触电阻增加。

可能影响有限。

但毫米波频段下。

哪怕极小的接触缺陷。

都可能变成局部热点。

例如：

🔸 微氧化

🔸 镀层磨损

🔸 接触压力下降

🔸 表面粗糙度增加

这些问题在高频下会被成倍放大。

🛠️ 如何提高毫米波场景下的功率能力？

几个常见思路：

✅ 选用更高等级连接器

例如：

2.92mm连接器

或

2.4mm连接器

往往比传统SMA更适合毫米波应用。

✅ 控制连接次数

减少镀层磨损。

✅ 保持接触面洁净

避免微氧化。

✅ 严格控制扭矩

保证稳定接触压力。

✅ 关注温升而非只看功率

很多失效并不是因为功率超标。

而是因为温度超标。

📈 一个容易误导人的认知

很多人会说：

“这款SMA标称50W。”

于是认为：

无论什么频率都能跑50W。

实际上。

功率能力从来不是固定数字。

而是：

📡 功率

➕

📶 频率

➕

🌡️ 温度

三者共同决定的结果。

同一个SMA接口。

在1GHz和40GHz下。

其连续承载能力可能完全不是一个数量级。

✨ 写在最后

SMA接口进入毫米波频段后。

功率容量之所以会明显下降。

并不是因为金属突然变弱了。

也不是因为结构突然不可靠了。

真正的原因在于：

🔥 集肤效应让电流越来越集中。

🔥 有效导电面积越来越小。

🔥 局部热流密度迅速升高。

这些年德索连接器在毫米波项目分析中发现。

很多高频失效案例的起点。

并不是功率过大。

而是：

一个极小的热点。

当热量无法及时扩散时。

它会从中心接触区开始。

一步步演变成：

📉 损耗增加

📉 阻抗漂移

📉 接触退化

最终让整个射频链路性能下降。

所以在毫米波时代。

真正限制SMA功率上限的。

往往已经不是电气参数本身。

而是那些肉眼看不见、却持续累积的热。

SMA公头和母头配合过紧拧不到底是什么问题？螺纹起始位置对不上时千万不要硬上

/在： /通过：

✍️ 德索连接器 · 王工

做射频设备调试的人。

应该都遇到过这种情况：

刚拿起一根SMA线缆准备连接。

前两圈还能正常旋入。

结果越拧越紧。

最后：

🔩 拧不动了

🔩 怎么使劲都到不了底

🔩 感觉像被卡住一样

不少人的第一反应是：

💭 是不是加工精度不好？

💭 是不是镀层太厚？

💭 是不是接口变形了？

于是拿起钳子。

继续加力。

结果往往是：

⚠️ 螺纹报废

⚠️ 中心针损伤

⚠️ 接口永久失效

这些年德索连接器处理返修件时发现。

很多所谓的“质量问题”。

其实最初只是一个简单的螺纹对位问题。

但因为硬拧。

最终演变成真正的损坏。

🔍 SMA为什么比BNC更容易出现这种情况？

原因很简单。

两者连接方式完全不同。

BNC

🔄 卡口锁定

插入后旋转约四分之一圈即可。

对螺纹精度没有要求。

SMA

🔩 依靠精密螺纹连接

需要：

📏 同轴度准确

📏 起始牙型准确

📏 导体位置准确

因此：

SMA能够获得更好的高频性能。

但同时也对机械配合提出了更高要求。

⚠️ 最常见的问题：起始螺纹没咬合正确

很多人都有过这样的经历。

连接时：

第一圈感觉不顺。

但还是继续拧。

实际上此时可能已经出现：

❌ 错牙

也叫：

❌ Cross Thread

简单来说就是：

公头和母头的螺纹起点没有正确进入对应牙槽。

🔬 错牙是怎么发生的？

典型过程通常是：

正常情况

牙峰 → 牙槽
牙峰 → 牙槽

顺利旋入

而错牙时：

牙峰 → 牙峰
牙峰 → 牙峰

强行挤压

此时继续加力。

螺纹会互相切削。

结果就是：

⚠️ 金属碎屑产生

⚠️ 螺纹变形

⚠️ 锁紧力下降

📈 为什么刚开始还能拧进去？

这也是最容易骗人的地方。

因为错牙初期。

可能还能旋入一两圈。

于是很多人误以为：

🟢 已经对准了

继续锁紧。

实际上越往后：

接触面积越大。

阻力会急剧上升。

最终出现：

🔴 拧不到底

🔴 阻力异常

🔴 完全锁死

🚨 德索连接器实验室见过的典型案例

某测试设备频繁更换射频线。

技术人员发现：

接口越来越难拧。

最初认为是：

镀层磨损。

拆解后发现：

中心导体没问题。

真正受损的是：

👉 螺纹入口区域。

原因很简单。

长期快节奏操作。

没有先反向找牙。

直接旋入。

导致累计错牙损伤。

🎯 为什么硬拧特别危险？

因为SMA不是普通五金螺纹。

它同时承担：

📡 电气连接

🔩 机械连接

📏 同轴定位

三重任务。

一旦螺纹受损。

后续可能出现：

① 锁紧力下降

连接松动。

② 中心导体偏心

阻抗连续性变差。

③ 驻波恶化

高频反射增加。

④ 插拔寿命缩短

很快进入报废状态。

🔧 正确连接方法其实很简单

很多老工程师都有一个习惯。

第一步

先轻轻接触。

不要立即旋紧。

第二步

逆时针轻转一点。

直到感觉：

✅ 螺纹起点自然落位

第三步

再顺时针旋入。

通常会明显顺畅很多。

这个动作俗称：

👉 找牙。

虽然只需要一秒钟。

却能显著降低错牙风险。

📊 哪些情况容易导致拧不到底？

除了错牙。

还有几个常见原因。

🔸 螺纹污染

灰尘

金属屑

残胶

都会造成卡滞。

🔸 镀层损伤

长期使用后局部毛刺形成。

🔸 接口变形

跌落或侧向受力导致。

🔸 不同标准混用

这一点尤其危险。

外观看起来很像。

实际尺寸却存在差异。

⚠️ 一个常见误区

很多人觉得：

“反正能拧进去就没问题。”

实际上并非如此。

SMA正确连接时。

手感应该是：

🟢 均匀

🟢 连续

🟢 阻力平稳增加

如果出现：

🔴 忽紧忽松

🔴 局部卡顿

🔴 明显异响

基本都值得停下来检查。

💡 频繁插拔场景怎么保护接口？

实验室常见做法是：

🔄 增加转接头

或者：

🔄 增加牺牲接口

把高频率插拔集中在低成本部件上。

而不是直接消耗设备本体接口寿命。

✨ 写在最后

SMA公头和母头配合过紧、拧不到底。

很多时候并不是产品本身有问题。

而是：

👉 螺纹起始位置没有正确对位。

这些年德索连接器分析返修件时发现。

真正导致接口报废的。

往往不是第一次错牙。

而是发现不顺之后：

继续硬拧。

对于SMA这种精密射频连接器来说。

螺纹不仅负责锁紧。

更决定着中心导体的位置精度和高频性能。

所以当你发现：

🔩 越拧越紧

🔩 明显不顺畅

🔩 到不了底

最正确的做法不是增加力气。

而是重新对位。

因为一次错误的硬拧。

可能会让原本价值几十元的接口。

提前结束整个使用寿命。
