德索SMA-KYD1 SMA母头微带射频连接器 腔体机箱固定底座6G源头工厂
一、产品概述

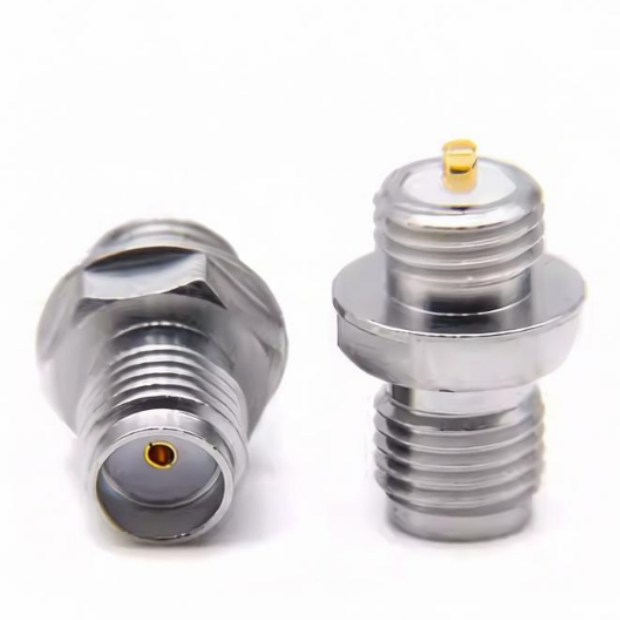

本产品为德索（DOSIN）针对腔体机箱、滤波器及功放模块等射频微带电路场景推出的 SMA型母头微带射频连接器，官方标准型号：SMA-KYD1。该产品专为需要在腔体机箱、屏蔽盒体或微带电路板上实现 DC ~ 6GHz 射频信号低损耗传输的场景而设计，是微波模块、滤波器、功放及测试治具中实现微带线—同轴连接器无缝转接的关键互连组件。
该连接器采用 SMA母头（内孔） 接口形态，通过标准 1/4-36UNS-2A 英制螺纹实现与SMA公头的可靠对接。其 微带式（Microstrip）结构设计——连接器本体直接延伸出的微带触片与PCB或腔体基板上的50Ω微带线实现精准对接——避免了传统电缆焊接引入的阻抗不连续点，可实现 超低驻波、极小插入损耗 的高频信号传输。产品尾部采用 焊片式 引出，便于与腔体内部微带电路进行可靠焊接。产品配有 SW8 扳手平台，方便安装与拆卸时的受力操作。产品总长 14.4mm，结构极为紧凑。内导体采用 铍铜镀金，外导体采用 黄铜镀三元合金，频率覆盖 DC ~ 6GHz，是各类微波腔体与微带电路高频互连的理想选择。
| 项目 | 规格详情 |
|---|---|
| 产品型号 | SMA-KYD1 |
| 接口形态 | SMA母头（内孔），1/4-36UNS-2A螺纹锁紧 |
| 结构样式 | 微带式（Microstrip） ，直型垂直安装 |
| 安装方式 | 腔体机箱固定底座 |
二、核心技术参数表
1. 电气性能指标（ELECTRICAL PARAMETER）
以下电气参数严格依据工业级测试标准，确保信号传输的高保真度与稳定性。
| 射频物理特性项目 | 工业级技术指标 / 测试条件 |
|---|---|
| 标准特性阻抗 | 50Ω（精准阻抗匹配，有效减少信号反射） |
| 工作频率范围 | DC ~ 6GHz（覆盖Wi-Fi 6/6E、5G Sub-6GHz、测试测量等主流高频段） |
| 电压驻波比（VSWR） | ≤ 1.25（全频段内回波损耗控制优良） |
| 介质耐压 | 1000V rms（海平面状态） |
| 内导体接触电阻 | ≤ 3mΩ（极低的信号传导损耗） |
| 外导体接触电阻 | ≤ 2mΩ |
| 绝缘电阻 | ≥ 5000MΩ（高频绝缘性能优异） |
2. 机械规格与材质构成（MECHANICAL & MATERIAL）
| 项目 | 规格详情 |
|---|---|
| 接口界面 | SMA母头（内孔），标准1/4-36UNS-2A英制螺纹锁紧 |
| 结构样式 | 微带式（Microstrip） ，连接器本体延伸触片与微带线直接过渡 |
| 安装方式 | 腔体机箱固定底座，配合安装孔锁紧 |

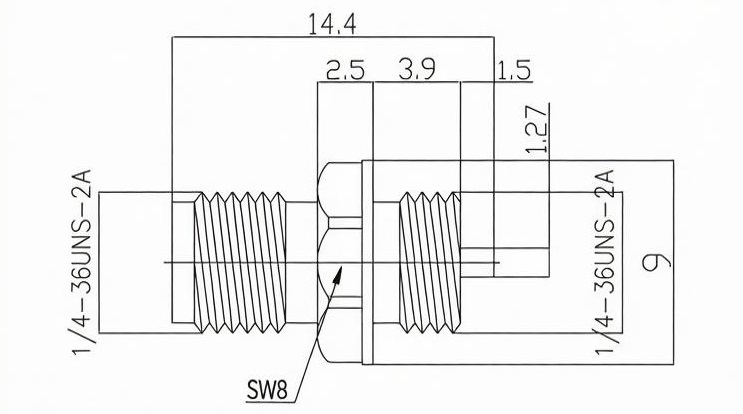

| 整体总长 | 14.4mm（超紧凑设计） |
| 扳手平台 | SW8，方便安装与拆卸 |
| 尾部结构 | 焊片式引出，适合微带电路焊接 |
| 内导体材质 | 铍铜，表面镀金工艺（高弹性、耐疲劳、耐磨损） |
| 外导体材质 | 黄铜，表面镀三元合金工艺（抗腐蚀、抗氧化） |
| 绝缘介质 | 聚四氟乙烯（PTFE） ，高频介电性能稳定 |
| 机械耐久性 | ≥ 500次规范插拔与螺纹旋合循环 |
3. 环境适应性与绿色合规（ENVIRONMENTAL & COMPLIANCE）
| 项目 | 技术指标 |
|---|---|
| 工作温度范围 | -45℃ ~ +125℃（宽温域设计，适应户外与工业环境） |
| 绿色合规标准 | 100% 符合 RoHS 国际环保指令 |
| 质量体系 | 通过 ISO9001 国际质量管理体系认证 |
三、核心应用领域与行业方案
该款SMA-KYD1微带式母座凭借其 微带线直接过渡、超紧凑结构、6GHz宽频段覆盖、全镀金工艺 的优异特性，被广泛应用于以下对信号完整性与空间要求严苛的场景：
-
腔体滤波器与双工器：在腔体滤波器、双工器、合路器等微波无源器件的微带输入/输出接口中，微带式结构实现腔体内部微带线到SMA同轴接口的超低损耗过渡，确保滤波器指标的精准测量与稳定工作。
-
射频功率放大器（PA）与低噪声放大器（LNA） ：在功放模块、低噪声放大模块的微带电路输入/输出端，提供高可靠性的射频接口，微带触片与PCB微带线直接对接，避免了电缆焊接引入的额外损耗。
-
微波测试治具与夹具：在射频器件生产线的自动化测试治具中，作为微带线到同轴测试接口的标准过渡件，确保测试系统的高重复性与低驻波特性。超紧凑结构（总长仅14.4mm）大幅节省治具空间。
-
卫星通信与微波传输设备：在卫星导航接收机、微波链路设备等高频场景中，提供稳定可靠的微带线—同轴过渡互连方案。1/4-36螺纹紧固可靠且抗震性强，能有效防止在复杂环境中松动。
四、德索连接器（DOSIN）微带式系列品控实力
SMA微带式连接器与传统的电缆式SMA连接器在结构上有着本质区别。传统电缆式连接器依赖同轴电缆的焊接来实现信号传输，而微带式连接器则是通过连接器本体延伸出的 精密微带触片 与PCB或腔体基板上的50Ω微带线直接接触过渡。这一结构对微带触片的共面度、长度精度以及法兰定位面的垂直度提出了远高于普通连接器的要求。若微带触片与微带线焊盘之间存在间隙或压力不均，将直接引发阻抗不连续点，导致驻波比恶化与信号反射增大——尤其在6GHz频段，微米级的尺寸偏差即可造成可测的性能劣化。
德索连接器（DOSIN）成立于2005年，专注于射频同轴连接器和射频线材的研发与制造。依托 超过20000平米 的精密制造车间与 超过20年 的射频连接器研发经验，针对SMA-KYD1型号全线采用高精度数控车削一体化加工工艺。我们对微带触片的高度、长度及共面度实施严格的检测管控，确保触片与微带线焊接后接触紧密、对位精准。外壳与触点采用 精密镀金/镀三元合金工艺，抗氧化耐磨损，保障长久插拔寿命。标准50Ω阻抗匹配能有效减少信号反射并确保高效率传输。通过对 PTFE绝缘介质 进行精密成型与定位，确保高频信号在微带—同轴转换结构内部从DC至6GHz全频段内的平滑过渡与低损耗传输。
作为全面通过 ISO9001 国际质量管理体系认证的源头实力大厂，德索出厂的每一枚连接器均 100% 满足RoHS、UL、REACH等国际环保与安全标准。产品采用 高纯度铍铜与黄铜棒料 与优质镀金/镀三元合金工艺，确保在经历 500次 以上的插拔循环与恶劣环境盐雾测试后，仍具备极低的接触电阻与稳定的弹性接触力。德索坚持厂家直供模式，全面协助微波模块厂、通信集成商及测试治具厂商消除高频信号衰减，实现大批量、高一致性、快速批发的厂家高效交付。
五、技术交流与工程选型快问
在微带式连接器的腔体安装中，微带触片与微带线焊盘的对位精度及焊接质量至关重要。触片与焊盘之间若存在间隙，将引发阻抗突变与信号反射；若焊接温度控制不当，又可能导致触片偏移或焊盘损伤。此外，腔体安装时连接器法兰面与腔体壁的贴合精度直接影响接地效果与高频性能。德索（DOSIN）通过提供 精确的安装尺寸图 与 微带触片焊接规范，正是为了解决“微带—同轴过渡阻抗不连续、安装对位偏差导致驻波恶化、焊接不良导致高频性能不稳定”这一微波模块装配场景的普遍痛点。
如需获取本系列SMA连接器的详细 机械尺寸CAD图纸、微带电路PCB Layout建议尺寸、矢量网络分析仪（VNA）实测6GHz驻波曲线报告，或需要申请 工厂批发询价 与 免费样品评估，欢迎在下方留言，或直接联系德索的在线客服。我们的高频射频技术支持团队将在第一时间为您提供全面的选型配合。
