德索SMA-KY SMA母头螺母后置射频连接器 机壳面板固定DC-6G源头工厂
一、产品概述

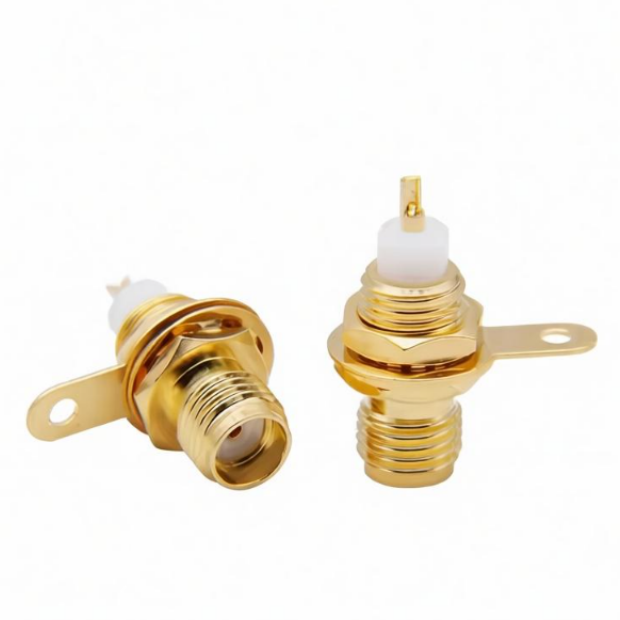

本产品为德索（DOSIN）针对机壳面板穿墙安装与便捷固定场景推出的 SMA型母头螺母后置射频连接器，官方标准型号：SMA-KY。该产品专为需要在设备机箱、仪器面板或屏蔽壳体上实现 DC ~ 6GHz 射频信号低损耗传输的场景而设计，是通信设备、测试仪器及工业电子系统中实现面板级射频互连的便捷之选。
该连接器采用 SMA母头（内孔） 接口形态，通过标准 1/4-36UNS-2A 英制螺纹与 螺母后置锁紧 安装方式实现与机壳面板的牢固固定——螺母从面板后方锁紧，安装便捷，无需特殊工具即可完成面板固定，特别适用于机箱内部空间有限的场景。其 直型垂直安装式 结构设计，配合 焊片式 尾部引出，便于与内部线缆进行可靠焊接。产品配有 SW8 扳手平台，方便安装与拆卸时的受力操作。产品总长 18.4mm，结构紧凑。内导体采用 磷铜镀金，外导体采用 黄铜镀金，全镀金工艺处理确保了优异的导电性与耐腐蚀性，频率覆盖 DC ~ 6GHz，是各类面板级高频互连与快速安装应用的理想选择。
| 项目 | 规格详情 |
|---|---|
| 产品型号 | SMA-KY |
| 接口形态 | SMA母头（内孔），1/4-36UNS-2A螺纹锁紧 |
| 安装方式 | 螺母后置面板固定 |
| 结构样式 | 直型垂直安装式 |
二、核心技术参数表
1. 电气性能指标（ELECTRICAL PARAMETER）
以下电气参数严格依据工业级测试标准，确保信号传输的高保真度与稳定性。
| 射频物理特性项目 | 工业级技术指标 / 测试条件 |
|---|---|
| 标准特性阻抗 | 50Ω（精准阻抗匹配，有效减少信号反射） |
| 工作频率范围 | DC ~ 6GHz（覆盖Wi-Fi 6/6E、5G Sub-6GHz、测试测量等主流高频段） |
| 电压驻波比（VSWR） | ≤ 1.25（全频段内回波损耗控制优良） |
| 介质耐压 | 1000V rms（海平面状态） |
| 内导体接触电阻 | ≤ 3mΩ（极低的信号传导损耗） |
| 外导体接触电阻 | ≤ 2mΩ |
| 绝缘电阻 | ≥ 5000MΩ（高频绝缘性能优异） |
2. 机械规格与材质构成（MECHANICAL & MATERIAL）
| 项目 | 规格详情 |
|---|---|
| 接口界面 | SMA母头（内孔），标准1/4-36UNS-2A英制螺纹锁紧 |
| 安装方式 | 螺母后置面板固定，配合安装孔锁紧 |
| 结构样式 | 直型垂直安装式，紧凑结构 |

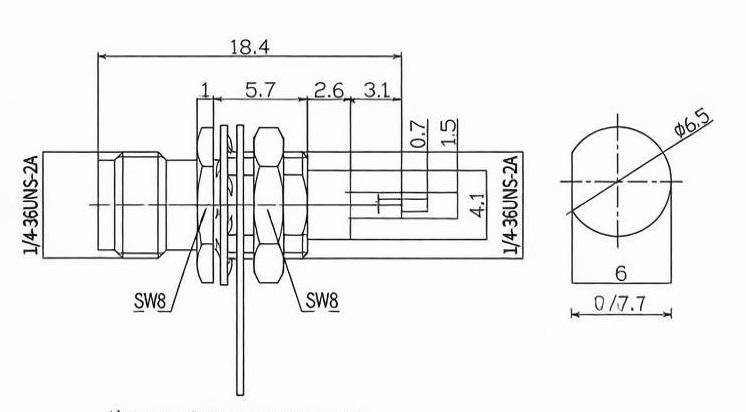

| 整体总长 | 18.4mm |
| 扳手平台 | SW8，方便螺母锁紧与拆卸 |
| 尾部结构 | 焊片式引出，适合内部线缆焊接 |
| 推荐安装孔 | 严格按照图示孔径尺寸开孔，确保安装同轴度 |
| 内导体材质 | 磷铜，表面镀金工艺（高弹性、耐磨损） |
| 外导体材质 | 黄铜，表面镀金工艺（高导电率、抗氧化） |
| 绝缘介质 | 聚四氟乙烯（PTFE） ，高频介电性能稳定 |
| 机械耐久性 | ≥ 500次规范插拔与螺纹旋合循环 |
3. 环境适应性与绿色合规（ENVIRONMENTAL & COMPLIANCE）
| 项目 | 技术指标 |
|---|---|
| 工作温度范围 | -45℃ ~ +125℃（宽温域设计，适应户外与工业环境） |
| 绿色合规标准 | 100% 符合 RoHS 国际环保指令 |
| 质量体系 | 通过 ISO9001 国际质量管理体系认证 |
三、核心应用领域与行业方案
该款SMA-KY螺母后置母座凭借其 螺母后置安装便捷、6GHz宽频段覆盖、全镀金工艺 的优异特性，被广泛应用于以下场景：
-
通信设备机箱面板：在基站设备、直放站、室内分布系统（DAS）的主机面板上，作为射频信号输入/输出端口。螺母后置设计使安装更为便捷，无需特殊工具即可完成面板固定，1/4-36螺纹紧固可靠且抗震性强，能有效防止在复杂环境中松动。
-
仪器仪表前面板：广泛应用于频谱分析仪、信号发生器、网络分析仪等测试仪器的面板接口，焊片式尾部便于快速焊接，满足批量生产与维修更换需求。
-
紧凑型电子设备：在无人机地面站、便携式监测设备、车载通信终端等对内部空间有严苛要求的场景中，超小型结构（总长仅18.4mm）大幅节省空间，螺母后置安装方式尤其适合面板后方空间有限的设备。
-
工业与医疗设备：在工业控制机柜、医疗成像设备等对可靠性要求较高的应用中，提供稳定可靠的高频互连方案。
四、德索连接器（DOSIN）螺母后置面板系列品控实力
SMA系列连接器作为一种频带宽、体积小的小型射频同轴连接器，其螺母后置面板固定型号对法兰定位面的垂直度、螺纹精度以及焊片与壳体的连接强度有着严格要求。螺母后置安装方式虽然便捷，但对螺纹与法兰的配合精度要求更高——任何螺纹偏差都可能导致安装后连接器松动或倾斜，影响插拔对心精度与高频性能。
德索连接器（DOSIN）依托 超过20000平米 的精密制造车间与 超过20年 的射频连接器研发经验，针对SMA-KY型号全线采用高精度数控车削一体化加工工艺。我们对法兰定位面与壳体中心轴的垂直度、螺纹精度实施严格的检测管控，确保面板安装后连接器与对接插头始终保持精准对心。外壳与触点采用 精密镀金工艺，抗氧化耐磨损，保障长久插拔寿命。标准50Ω阻抗匹配能有效减少信号反射并确保高效率传输。通过对 PTFE绝缘介质 进行精密成型与定位，确保高频信号在连接器内部从DC至6GHz全频段内的平滑过渡与低损耗传输。
作为全面通过 ISO9001 质量管理体系认证的源头实力大厂，德索坚持采用 高纯度磷铜与黄铜棒料 与优质镀金工艺。出厂的每一枚连接器，其内导体与外导体均采用 全镀金 工艺，确保在经历 500次 以上的插拔循环与恶劣环境盐雾测试后，仍具备极低的接触电阻与稳定的弹性接触力。产品 100% 满足RoHS环保要求，是各大通信设备商、仪器仪表厂及系统集成商大批量采购的可靠源头货源。
五、技术交流与工程选型快问
在螺母后置面板连接器的安装中，螺母锁紧扭矩的控制至关重要——扭矩过大可能导致连接器壳体变形或定位面受损，影响插拔对心精度与高频性能；扭矩过小则可能导致连接器松动，在振动环境中引发信号断续。德索（DOSIN）通过提供 精确的推荐安装孔尺寸图 与 安装扭矩推荐规范，正是为了解决“螺母安装扭矩难把控、安装对心不准、高频性能波动”这一面板安装场景的普遍痛点。
如需获取本系列SMA连接器的详细 机械尺寸CAD图纸、面板开孔推荐规范、矢量网络分析仪（VNA）实测6GHz驻波曲线报告，或需要申请 工厂批发询价 与 免费样品评估，欢迎在下方留言，或直接联系德索的在线客服。我们的高频射频技术支持团队将在第一时间为您提供全面的选型配合。
