德索RPSMA-C-JW-1.5 RPSMA-C-JW-3 反极性SMA弯公头 内螺内孔射频连接器 配RG316/RG58线缆6G源头工厂

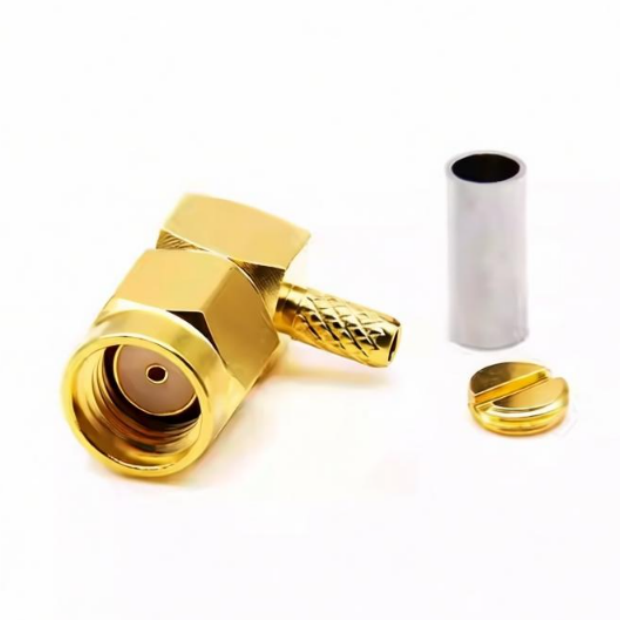

一、产品概述
本系列产品为德索（DOSIN）针对Wi-Fi/WLAN设备、物联网模块及紧凑型无线终端场景推出的 反极性SMA（RP-SMA）弯公头压接式射频连接器，包含 RPSMA-C-JW-1.5 与 RPSMA-C-JW-3 两款标准工业型号。该系列产品分别专为 RG316/RG174 与 RG142/SYV50-3/RG58/U 等柔性同轴电缆的精密端接而设计，是无线通信设备、测试仪器及工业电子中需要在狭小空间内实现射频信号90°转向传输的关键互连组件。
两款产品均采用 反极性SMA（RP-SMA）公头 接口形态——其最显著的特征在于 “内螺内孔” 的反极性结构设计：外壳为内螺纹（与标准SMA公头的外螺纹相反），内部中心触点采用 内孔（母端） 而非标准SMA公头的阳针。这一设计有效防止了与标准SMA连接器的误插，确保了设备端天线接口的规范性与安全性。产品通过标准 1/4-36UNS-2B 英制螺纹实现与RP-SMA母座的可靠对接。
其独特的 90°弯式（直角） 结构设计，使线缆引出方向与连接器轴线垂直，相较于传统直式连接器，可大幅节省设备内部纵向空间，尤其适用于PCB布局紧凑、线缆需沿机壳内壁布设的场景。尾部采用 压接式（Crimp） 端接工艺，适配不同线径规格的柔性同轴电缆，确保线缆与连接器之间的机械与电气连接具有极高的抗拉强度与信号稳定性。两款产品外壳与触点均采用 全镀金 工艺处理，具备优异的导电性与耐腐蚀性，频率覆盖 DC ~ 6GHz，是各类高频弯角互连与无线终端设备的理想选择。
| 产品型号 | 特征描述 | 适用电缆 | 整体总长 |
|---|---|---|---|
| RPSMA-C-JW-1.5 | RPSMA弯公头压接式，适配小微线缆 | RG316 / RG174 | 15.5mm |
| RPSMA-C-JW-3 | RPSMA弯公头压接式，适配标准线缆 | RG142 / SYV50-3 / RG58/U | 16.5mm |
二、核心技术参数表
1. 电气性能指标（ELECTRICAL PARAMETER）
以下电气参数严格依据工业级测试标准，适用于该系列全部两款型号，确保信号传输的高保真度与稳定性。
| 射频物理特性项目 | 工业级技术指标 / 测试条件 |
|---|---|
| 标准特性阻抗 | 50Ω（精准阻抗匹配，有效减少信号反射） |
| 工作频率范围 | DC ~ 6GHz（覆盖Wi-Fi 6/6E、5G Sub-6GHz、物联网等主流高频段） |
| 电压驻波比（VSWR） | ≤ 1.25（全频段内回波损耗控制优良） |
| 介质耐压 | 1000V rms（海平面状态） |
| 内导体接触电阻 | ≤ 3mΩ（极低的信号传导损耗） |
| 外导体接触电阻 | ≤ 2mΩ |
| 绝缘电阻 | ≥ 5000MΩ（高频绝缘性能优异） |
2. 机械规格与材质构成（MECHANICAL & MATERIAL）

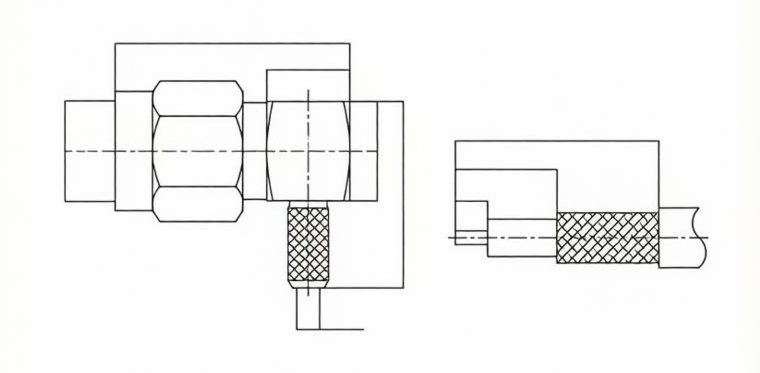

| 项目 | RPSMA-C-JW-1.5 | RPSMA-C-JW-3 |
|---|---|---|
| 接口界面 | RPSMA公头（内螺内孔），1/4-36UNS-2B英制螺纹 | RPSMA公头（内螺内孔），1/4-36UNS-2B英制螺纹 |
| 适用电缆 | RG316 / RG174 | RG142 / SYV50-3 / RG58/U |
| 端接方式 | 压接式（Crimp） | 压接式（Crimp） |
| 结构样式 | 90°弯式（直角） | 90°弯式（直角） |
| 整体总长 | 15.5mm（超紧凑） | 16.5mm（紧凑） |
| 推荐剥线尺寸 | 严格按照图示剥线尺寸作业 | 严格按照图示剥线尺寸作业 |
| 内导体材质 | 磷铜，表面镀金 | 磷铜，表面镀金 |
| 外导体材质 | 黄铜，表面镀金 | 黄铜，表面镀金 |
| 绝缘介质 | 聚四氟乙烯（PTFE） | 聚四氟乙烯（PTFE） |
| 机械耐久性 | ≥ 500次插拔与螺纹旋合循环 | ≥ 500次插拔与螺纹旋合循环 |
3. 环境适应性与绿色合规（ENVIRONMENTAL & COMPLIANCE）
| 项目 | 技术指标 |
|---|---|
| 工作温度范围 | -45℃ ~ +125℃ |
| 绿色合规标准 | 100% 符合 RoHS、UL、REACH 等国际环保与安全标准 |
| 质量体系 | 通过 ISO9001 国际质量管理体系认证 |
三、核心应用领域与行业方案
该系列RPSMA弯公头压接式连接器凭借其 反极性防误插设计、弯式节省空间、压接牢固可靠、全镀金工艺 的优异特性，被广泛应用于以下高频场景：
-
Wi-Fi/WLAN与无线路由设备：反极性SMA是Wi-Fi和WLAN系统中最常见的射频连接器类型，广泛应用于无线路由器、无线接入点（AP）、网卡等设备的天线接口连接。反极性设计有效防止用户将标准SMA连接器误接至设备天线端口，避免因接口不匹配导致的设备损坏。
-
物联网与智能家居：在LoRa、ZigBee、NB-IoT等物联网网关及智能家居终端设备中，弯式设计使线缆可沿PCB边缘或机壳内壁布设，大幅节省板面空间。
-
便携式与紧凑型电子设备：在无人机图传模块、便携式监测设备、手持测试仪器等对内部空间有严苛要求的场景中，弯式结构有助于优化走线路径、降低装配高度。
-
基站与天线系统：广泛应用于基站天线、电信设备、卫星通信终端等射频前端互连。
-
工业与医疗设备：在工业射频识别（RFID）读写器、医疗成像设备等对可靠性要求较高的场景中，提供稳定可靠的高频互连方案。
四、德索连接器（DOSIN）RPSMA弯式压接系列品控实力
反极性SMA（RP-SMA）与标准SMA的核心区别在于 内部“针”和“孔”的位置互换——RPSMA公头的外壳为内螺纹，内部为内孔（母端）；而标准SMA公头的外壳为外螺纹，内部为阳针。这一反极性设计虽有效防止了误插，但对连接器内部绝缘介质的几何尺寸与结构精度提出了更高的要求——任何微小的尺寸偏差都可能导致阻抗不匹配，影响高频信号传输质量。
RPSMA弯式压接型号对结构设计、压接精度与阻抗匹配有着高于直式连接器的技术要求。弯式结构天生存在电磁场突变区域，若内部中心触点弯折处的同轴度或绝缘介质补偿设计不当，极易在弯折点引发信号反射，导致驻波比恶化。此外，压接式端接对剥线尺寸、压接高度的一致性要求极高——尤其在6GHz频段，任何微小的压接缺陷都可能带来可测的性能劣化。
德索连接器（DOSIN）依托 超过20000平米 的精密制造车间与 超过20年 的射频连接器研发经验，针对RPSMA-C-JW系列全线采用高精度数控车削与弯式一体化加工工艺。我们对弯折处中心触点的同轴度实施严格管控，并通过精密的 PTFE绝缘介质 阶梯补偿设计，确保高频信号在弯式结构内部实现平滑过渡。出厂的每一枚连接器均经过全频段驻波检测，确保 DC ~ 6GHz 全频带内VSWR稳定在 ≤ 1.25 的优异水平。
作为全面通过 ISO9001 国际质量管理体系认证的源头实力大厂，德索出厂的每一枚连接器均 100% 满足RoHS、UL、REACH等国际环保与安全标准。产品采用 高纯度磷铜与黄铜棒料 与优质镀金工艺，外壳与触点采用精密镀金工艺，抗氧化耐磨损，保障长久插拔寿命。标准50Ω阻抗匹配能有效减少信号反射并确保高效率传输。德索坚持厂家直供模式，全面协助通信集成商、物联网设备厂及线束加工厂消除高频信号衰减，实现大批量、高一致性、快速批发的厂家高效交付。
五、技术交流与工程选型快问
在RPSMA连接器的选型与使用中，最常见的误区是将标准SMA连接器与反极性SMA混用——两者虽然螺纹尺寸一致、可以物理旋合，但内部“针”与“孔”的极性相反，强行对接将导致中心触点无法接触甚至损坏。此外，弯式压接连接器的使用中，线缆剥线尺寸偏差或压接模具选型不当，常导致内导体压接后缩针、外导体压接不充分，进而引发信号衰减增大与驻波比恶化——尤其在6GHz频段，微小的压接缺陷即可造成可测的性能劣化。德索（DOSIN）通过提供 精确的推荐剥线尺寸图 与 压接工艺规范指导书（含压接模具选型与压接高度参数），正是为了解决“RPSMA与SMA混用导致接口损坏、压接不良导致高频性能不稳、弯式结构驻波离散性大”这一射频工程领域的普遍痛点。
如需获取本系列RPSMA连接器的详细 机械尺寸CAD图纸、矢量网络分析仪（VNA）实测6GHz驻波曲线报告、压接工艺规范指导书，或需要申请 工厂批发询价 与 免费样品评估，欢迎在下方留言，或直接联系德索的在线客服。我们的高频射频技术支持团队将在第一时间为您提供全面的选型配合。
