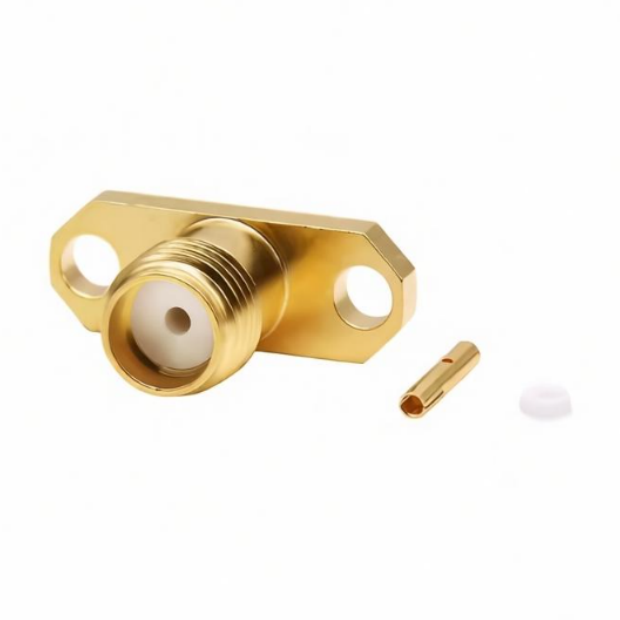

德索SMA-KFB2 SMA-KFB3 SMA母头2孔法兰射频连接器 配086/141线缆18G源头工厂
一、产品概述
本系列产品为德索（DOSIN）针对半刚性同轴电缆终端连接与面板固定安装场景推出的 SMA型母头二孔法兰压接式射频连接器，包含 SMA-KFB2 与 SMA-KFB3 两款标准工业型号。该系列产品专为 KTR086/RG405 与 KTR141/RG402 两类半刚线缆的精密端接而设计，是卫星通信、雷达系统、微波测试及军工电子中需要 DC ~ 18GHz 超宽频段低损耗传输与高可靠性面板固定的关键互连组件。
两款产品均采用 SMA母头（内孔） 接口形态，通过标准 1/4-36UNS-2A 英制螺纹与 二孔法兰盘（2-Φ2.6）实现与机壳面板的牢固固定。其 直型垂直安装式 结构设计，配合 焊片式 尾部引出，便于与PCB板或内部线缆进行可靠焊接。尾部采用 压接式（Crimp） 端接工艺，分别适配不同线径的半刚线缆，确保线缆与连接器之间的机械与电气连接具有极高的抗拉强度与相位稳定性。产品结构超紧凑（总长分别仅 12.7mm 与 13mm），内导体与外导体均采用 全镀金 工艺处理，具备优异的导电性与耐腐蚀性，频率覆盖 DC ~ 18GHz，是高端微波设备面板级半刚线缆互连的理想之选。
| 产品型号 | 特征描述 | 适用电缆 | 整体总长 | VSWR |
|---|---|---|---|---|
| SMA-KFB2 | SMA母头二孔法兰压接式，适配086线缆 | KTR086 / RG405 / SS405 / RM086 | 12.7mm | ≤ 1.3 |
| SMA-KFB3 | SMA母头二孔法兰压接式，适配141线缆 | KTR141 / RG402 / SS402 / RM141 | 13mm | ≤ 1.25 |
二、核心技术参数表
1. 电气性能指标（ELECTRICAL PARAMETER）
以下电气参数严格依据工业级测试标准，适用于该系列全部两款型号，确保信号传输的高保真度与稳定性。
| 射频物理特性项目 | SMA-KFB2 | SMA-KFB3 |
|---|---|---|
| 标准特性阻抗 | 50Ω | 50Ω |
| 工作频率范围 | DC ~ 18GHz | DC ~ 18GHz |
| 电压驻波比（VSWR） | ≤ 1.3 | ≤ 1.25 |
| 介质耐压 | 1000V rms | 1000V rms |
| 内导体接触电阻 | ≤ 3mΩ | ≤ 3mΩ |
| 外导体接触电阻 | ≤ 2mΩ | ≤ 2mΩ |
| 绝缘电阻 | ≥ 5000MΩ | ≥ 5000MΩ |
2. 机械规格与材质构成（MECHANICAL & MATERIAL）
| 项目 | SMA-KFB2 | SMA-KFB3 |
|---|---|---|
| 接口界面 | SMA母头（内孔），1/4-36UNS-2A英制螺纹 | SMA母头（内孔），1/4-36UNS-2A英制螺纹 |
| 适用电缆 | KTR086 / RG405 / SS405 / RM086 | KTR141 / RG402 / SS402 / RM141 |
| 端接方式 | 压接式（Crimp） | 压接式（Crimp） |
| 安装方式 | 二孔法兰盘面板固定（2-Φ2.6） | 二孔法兰盘面板固定（2-Φ2.6） |
| 安装螺纹长度 | 5.7mm | 5.7mm |
| 整体总长 | 12.7mm（超紧凑） | 13mm（超紧凑） |
| 法兰尺寸 | 12.7mm × 12.7mm | 12.7mm × 12.7mm |
| 法兰开孔 | 2-Φ2.6（双孔固定，安装稳固） | 2-Φ2.6（双孔固定，安装稳固） |

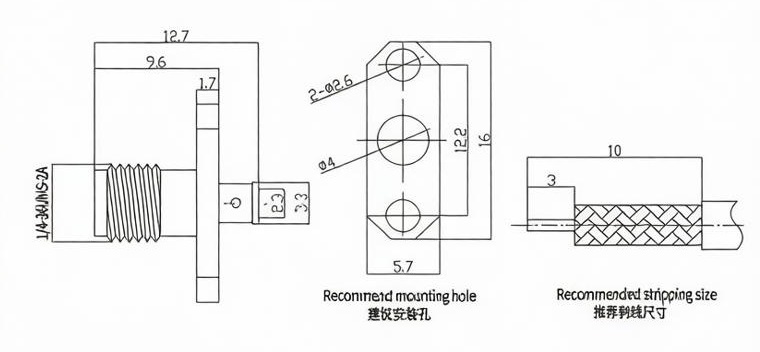

| 推荐安装孔 | 严格按照图示孔径尺寸开孔，确保安装同轴度 | 严格按照图示孔径尺寸开孔，确保安装同轴度 |
| 推荐剥线尺寸 | 严格按照图示剥线尺寸作业，确保压接可靠性 | 严格按照图示剥线尺寸作业，确保压接可靠性 |
| 内导体材质 | 铍铜，表面镀金 | 铍铜，表面镀金 |
| 外导体材质 | 黄铜，表面镀金 | 黄铜，表面镀金 |
| 绝缘介质 | 聚四氟乙烯（PTFE） | 聚四氟乙烯（PTFE） |
| 机械耐久性 | ≥ 500次插拔与螺纹旋合循环 | ≥ 500次插拔与螺纹旋合循环 |
3. 环境适应性与绿色合规（ENVIRONMENTAL & COMPLIANCE）
| 项目 | 技术指标 |
|---|---|
| 工作温度范围 | -45℃ ~ +125℃（宽温域设计，适应户外极端环境） |
| 绿色合规标准 | 100% 符合 RoHS 国际环保指令 |
| 质量体系 | 通过 ISO9001 国际质量管理体系认证 |
三、核心应用领域与行业方案
该系列SMA二孔法兰母座凭借其 18GHz超宽频段覆盖、二孔法兰固定可靠、适配086/141半刚线缆、全镀金工艺 的优异特性，被广泛应用于以下对信号完整性与安装可靠性要求严苛的场景：
-
卫星通信与高频射频测试：支持DC至18GHz频率范围，是卫星导航接收机、微波链路设备及高频测试系统中的理想射频接口方案。半刚线缆配合压接式连接器可提供优异的相位稳定性。
-
雷达与电子战系统：在相控阵雷达T/R组件、电子对抗设备的半刚线缆互连中，二孔法兰设计具有优异的抗振动、抗冲击能力，满足MIL-STD-202等军标环境测试要求。
-
5G毫米波与微波传输设备：在5G回传设备、E-band微波传输系统等高频场景中，提供稳定可靠的面板级半刚线缆互连方案。
-
军工与航空航天：在机载、舰载及地面车载电子设备中，二孔法兰配合全镀金工艺与宽温域工作范围（-45℃~+125℃），提供长期稳定可靠的射频连接。
-
紧凑型电路板与便携设备：超小型结构（总长仅约13mm）大幅节省空间，是紧凑电路板与便携设备的理想方案。
四、德索连接器（DOSIN）二孔法兰半刚压接系列品控实力
SMA系列连接器与半刚性同轴电缆的压接配合，对剥线尺寸精度、压接模具精度以及法兰定位精度有着远高于普通柔性电缆的要求。半刚线缆的外导体为铜管结构，压接高度偏差过大或压接不充分，将导致接触电阻增大、屏蔽效能下降与相位一致性破坏。尤其对于适配086线缆（KFB2）与141线缆（KFB3）两款不同线径的产品，压接参数需分别精确控制——任何微小的压接缺陷在18GHz微波段均可造成显著的性能劣化。此外，二孔法兰结构对两个安装孔的相对位置精度要求较高，任何偏差都可能导致面板安装后连接器倾斜、内导体与对接插头对心不准。
德索连接器（DOSIN）依托 超过20000平米 的精密制造车间与 超过20年 的射频连接器研发经验，针对SMA-KFB2与SMA-KFB3型号全线采用高精度数控车削一体化加工工艺。我们对法兰定位面与壳体中心轴的垂直度、二孔法兰的孔位精度实施严格的检测管控，确保每一枚连接器的法兰安装面与中心轴垂直度偏差控制在微米级范围内。同时，针对086与141两种不同线径的线缆，分别制定了精确的压接工艺参数，并对压接部位的尺寸一致性实施批次全检。通过对 PTFE绝缘介质 进行精密成型与定位，确保高频信号在连接器内部从DC至18GHz全频段内的平滑过渡与低损耗传输。出厂的每一枚连接器均经过全频段矢量网络分析仪检测，确保VSWR分别稳定在 ≤ 1.3（KFB2） 与 ≤ 1.25（KFB3） 的优异水平。
作为全面通过 ISO9001 质量管理体系认证的源头实力大厂，德索坚持采用 高纯度铍铜与黄铜棒料 与优质镀金工艺。出厂的每一枚连接器，其内导体与外导体均采用 全镀金 工艺，确保在经历 500次 以上的插拔循环与恶劣环境盐雾测试后，仍具备极低的接触电阻与稳定的弹性接触力。产品 100% 满足RoHS环保要求，是各大微波模块厂、通信设备商、军工院所及测试仪器厂大批量采购的可靠源头货源。
五、技术交流与工程选型快问
在半刚线缆压接连接器的加工中，剥线尺寸偏差或压接模具选型不当，常导致内导体压接后缩针或外导体铜管压接变形，引发相位漂移与信号衰减增大——尤其在18GHz高频段，微米级的压接缺陷即可造成显著的性能劣化。此外，二孔法兰对面板开孔加工精度的要求也较高，任何孔径偏差或位置偏移都可能导致安装后连接器受力不均。德索（DOSIN）通过提供 精确的推荐剥线尺寸图（分别针对086与141线缆）、压接工艺规范指导书与 严格的出厂位置度检测，正是为了解决“压接后相位不稳、二孔安装对位不准导致高频性能恶化、批次一致性差”这一高端半刚线束加工领域的普遍痛点。
如需获取本系列SMA连接器的详细 机械尺寸CAD图纸、矢量网络分析仪（VNA）实测18GHz驻波曲线报告、压接工艺规范指导书（含086/141不同线缆压接参数），或需要申请 工厂批发询价 与 免费样品评估，欢迎在下方留言，或直接联系德索的在线客服。我们的高频射频技术支持团队将在第一时间为您提供全面的选型配合。
