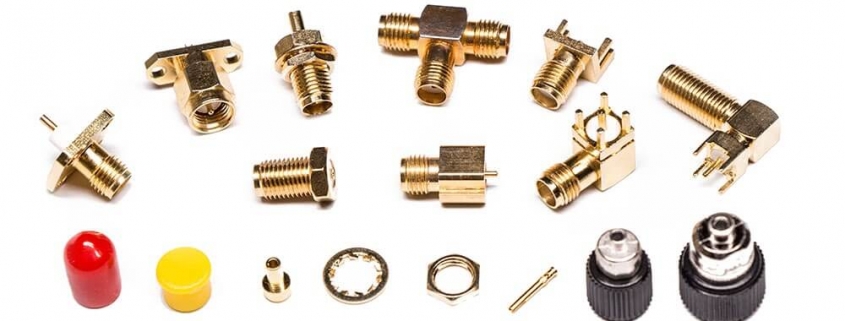

SMA连接器按压手感松紧不对劲？高频段信号时好时坏，八成是焊接工艺没控好

/0 评论/在： /通过：

✍️ 德索连接器 · 王工

很多做射频调试的人，其实都有过一种特别玄学的经历。

同一套设备：

  • 有时候信号正常
  • 有时候驻波突然变高
  • 有时候轻轻碰一下线缆又恢复了

更奇怪的是。

很多 SMA 接口表面看起来完全正常。

甚至：

  • 导通正常
  • 外观正常
  • 螺纹也没坏

但就是：

👉 高频段表现时好时坏。

而这时候，一个很多老工程师都会下意识去摸的地方就是：

👉 SMA 接头的插合手感。

因为真正做久了的人会发现。

很多 SMA 高频异常。

其实从“按压手感”和“插拔阻尼感”里，就已经能提前暴露问题。

为什么 SMA 的“手感”会影响高频性能？

很多新人会觉得：

手感不就是机械问题吗？

其实在 SMA 这种高频接口里。

机械状态和电气性能往往是绑在一起的。

因为 SMA 内部真正负责传输高频信号的。

其实是：

👉 中心针接触结构。

而接触结构的压力变化。

会直接影响：

  • 接触电阻
  • 阻抗连续性
  • 高频回波

所以很多时候：

👉 手感异常，本质上已经意味着内部接触状态异常。

什么样的 SMA 手感算“不正常”？

德索实验室平时碰到比较典型的异常一般有几种：

① 插进去特别松

插合后几乎没有阻尼感。

这种很多时候意味着：

👉 母头弹片已经疲劳。

或者：

👉 中心针尺寸偏小。

② 某一段特别涩

旋紧过程中局部发卡。

很多时候意味着：

👉 同轴度已经偏了。

③ 插拔阻力忽大忽小

这种最危险。

因为通常意味着：

👉 接触结构已经不稳定。

而高频系统最怕的。

恰恰就是：

接触状态随机变化。

为什么很多高频异常最后都能追溯到焊接工艺？

因为真正毁掉很多 SMA 的。

并不是接口本身。

而是：

👉 焊接过程中产生的结构形变。

尤其：

  • 低端手工焊接
  • 温度失控
  • 长时间加热

特别容易让内部结构发生变化。

德索实验室之前拆过一批特别典型的 SMA

客户反馈的问题是：

  • 高频段驻波随机波动
  • 轻碰线缆信号会变化
  • 插拔几次后性能忽好忽坏

最开始他们怀疑：

  • 模组虚焊
  • PCB Layout
  • 屏蔽问题

结果最后拆开发现👇

SMA 母头内部 PTFE 介质已经轻微变形。

导致：

👉 中心针接触位置发生偏移。

而问题根源。

其实是焊接时间过长。

为什么 PTFE 介质变形会这么危险？

因为 SMA 本质上是：

👉 精密同轴结构。

而 PTFE 介质负责维持：

  • 中心导体位置
  • 阻抗连续性
  • 电场均匀分布

一旦受热变形：

中心针可能会：

  • 偏心
  • 下沉
  • 轻微倾斜

低频下可能还能工作。

但频率越高：

问题会越明显。

很多人以为“焊牢”就行，其实高频最怕焊过头

很多现场有个误区：

觉得焊锡越满越稳。

结果：

  • 长时间加热
  • 大面积焊锡堆积

反而会导致：

👉 寄生电容增加。

以及：

👉 内部热应力累积。

最后高频性能开始漂移。

为什么高频段特别容易“时好时坏”？

因为很多焊接问题。

并不是完全断路。

而是：

👉 接触状态处于临界点。

比如：

  • 温度变化
  • 轻微振动
  • 线缆拉扯

都会让接触状态发生微小变化。

而 GHz 级高频系统。

会把这些变化迅速放大。

一个很多人忽略的问题：SMA“手感”其实是经验型检测

很多老工程师拿起 SMA。

插两下。

基本就能感觉出：

  • 弹性对不对
  • 阻尼均不均匀
  • 中心针有没有异常

因为真正稳定的 SMA：

插合过程通常会非常：

👉 均匀、线性、顺滑。

而不是：

忽松忽紧。

为什么低价 SMA 特别容易出现“手感漂移”？

因为很多低端产品：

  • 弹片热处理不稳定
  • 中心针公差漂移
  • PTFE 密度不均
  • 电镀层厚度不足

前期可能还能正常插拔。

但高频使用一段时间后：

机械疲劳会越来越明显。

高频系统里，机械一致性其实就是电气一致性

这一点很多新人容易忽略。

尤其：

  • 6GHz以上
  • 微波系统
  • 高速采集
  • 高频测试

这些场景里。

很多所谓“信号玄学”。

最后其实都是：

👉 机械结构微小变化造成的。

德索实验室后来总结了一个规律

很多 SMA 高频异常问题。

最后都不是：

👉 芯片坏了。

而是：

👉 焊接工艺把原本稳定的同轴结构悄悄破坏了。

尤其：

  • 焊接温度
  • 加热时间
  • 焊锡量
  • 中心针定位

这些地方。

往往比很多人想象中更重要。

写在最后

SMA 连接器的插拔手感，看似只是一个简单机械反馈，但在高频系统里，它往往已经提前反映了内部接触结构是否稳定。

很多后期出现的驻波波动、信号断续甚至高频漂移问题，真正根源并不一定在芯片或 PCB，而是在焊接过程中，原本精密的同轴结构已经发生了细微变化。

这些年德索连接器在协助客户分析 SMA 高频异常案例时，也越来越明显感受到：

真正稳定的高频连接，从来不只是“焊上去”那么简单。

很多时候。

真正决定系统稳定性的。

恰恰是：

👉 焊接过程中，那几秒钟有没有把结构控制在正确的位置。

SMA连接器“向下兼容”到底怎么理解？18GHz标准款配26.5GHz精密款的真实风险

/在： /通过：

✍️ 德索连接器 · 王工

很多射频工程师第一次接触高频连接器时，都会听到一句话：

📡 “26.5GHz的SMA可以向下兼容18GHz的SMA。”

于是很多人下意识理解成：

26.5GHz SMA
=
18GHz SMA升级版

或者：

26.5GHz母头
+
18GHz公头
=
26.5GHz性能

遗憾的是，现实并没有这么简单。

德索连接器在客户送检和失效分析中发现，很多高频测试异常、回波损耗恶化、校准漂移甚至连接器提前报废的问题，都和对“向下兼容”这四个字的误解有关。

今天就聊聊：

⚠️ 为什么能拧上去，不代表能达到标称性能；

⚠️ 为什么26.5GHz精密件最怕长期和普通SMA混用；

⚠️ 为什么很多实验室明明买了昂贵精密连接器，结果性能却越来越差。

🔍 首先要搞清楚什么叫“向下兼容”

很多人把向下兼容理解为：

机械兼容
=
性能兼容

实际上这是两个概念。

所谓向下兼容。

本质上是：

🔧 螺纹规格兼容

🔧 配合尺寸兼容

🔧 可以正常连接

也就是说：

26.5GHz精密SMA通常能够与传统18GHz SMA进行机械连接。

可以拧紧。

可以导通。

可以工作。

但这里从来没有承诺：

📈 达到26.5GHz性能；

📈 保持精密测试精度；

📈 不影响寿命。

📡 为什么26.5GHz版本更贵？

很多采购看着两种产品：

18GHz SMA

26.5GHz SMA

外观几乎一样。

价格却差几倍。

于是产生疑问：

🤔 不都是SMA吗？

其实差异往往藏在肉眼看不到的地方。

🎯 高频连接器拼的是公差

到了26.5GHz。

波长已经很短。

系统开始对以下参数极度敏感：

📏 中心针直径

📏 插孔尺寸

📏 同轴度

📏 同心度

📏 介质位置

📏 端面平整度

很多尺寸公差控制已经进入：

微米级

范围。

而18GHz标准件通常没有那么严苛。

⚠️ 最危险的问题：插孔磨损

这是实验室最常见的翻车案例。

很多工程师觉得：

反正能配。

那就一直配。

于是出现：

26.5GHz母头
+
普通18GHz公头

长期混用。

问题来了。

🔬 普通中心针尺寸波动更大

26.5GHz精密母头的插孔设计非常严格。

而普通18GHz公头：

允许的尺寸离散度更大。

长期插拔后可能出现：

⚠️ 插孔被撑大

⚠️ 弹性下降

⚠️ 接触压力降低

初期看不出来。

几个月后：

📉 回波损耗变差

📉 重复性下降

📉 校准漂移增加

开始陆续出现。

🚨 很多人是在校准失败后才发现问题

实验室经常遇到：

昨天还能测。

今天校准突然过不了。

检查半天：

仪器正常。

线缆正常。

校准件正常。

最后发现：

精密26.5GHz测试端口已经被磨损。

原因正是长期混用了低等级连接器。

📊 一个简单比喻

想象一下：

👞 高级定制皮鞋。

理论上也能天天去工地搬砖。

但设计初衷并不是这样。

26.5GHz精密接口也是一样。

它的价值在于：

🎯 高精度

🎯 高重复性

🎯 高一致性

而不是：

天天和各种普通连接器混插。

📡 高频性能会被谁拉低？

答案很简单：

由最弱的一端决定。

例如：

26.5GHz测试线

26.5GHz转接头

26.5GHz仪器端口

18GHz SMA连接器

最终系统性能：

不会自动变成26.5GHz。

而更接近：

18GHz级别

甚至更低。

因为阻抗连续性已经被破坏。

🔍 为什么有时候测起来没问题？

这是很多人产生误判的原因。

假设测试频率：

📶 1GHz

📶 2GHz

📶 5GHz

即便混用。

也可能完全正常。

于是工程师得出结论：

“兼容没问题。”

实际上：

真正的问题往往出现在：

📡 18GHz以上

📡 20GHz以上

📡 26.5GHz附近

接近频率上限时。

误差开始急剧放大。

⚡ 另一个隐藏风险：重复性下降

很多人关注：

是否能测。

但实验室更关注：

是否能重复测。

例如第一次：

S11 = -28dB

第二次：

S11 = -24dB

第三次：

S11 = -30dB

虽然都能工作。

但数据已经失去参考价值。

而这种问题恰恰最容易出现在：

⚠️ 精密件与普通件混用。

🏭 生产测试和计量测试的区别

很多产线工程师会说：

“我们一直混着用，也没出问题。”

这通常是真的。

因为产线测试关注：

✅ 是否导通

✅ 是否合格

✅ 是否通过指标

而计量测试关注：

📏 0.1dB变化

📏 相位漂移

📏 重复性误差

要求完全不同。

🛠️ 如何正确理解向下兼容？

正确理解应该是：

✅ 可以连接

没问题。

✅ 可以工作

没问题。

✅ 低频应用通常没问题

没问题。

⚠️ 不保证达到高频标称性能

要注意。

⚠️ 不建议长期混用精密接口

要注意。

⚠️ 不适合作为计量级长期方案

更要注意。

📋 老射频工程师的一句话

很多新人觉得：

“能拧上去就是兼容。”

而老工程师更关心：

“拧上去以后，性能和寿命还剩多少。”

因为在微波测试领域：

机械兼容只是入场券。

电气兼容和长期可靠性才是真正的考题。

✨ 写在最后

SMA连接器所谓的“向下兼容”，本质上是机械接口层面的兼容，而不是性能层面的完全继承。

德索连接器在高频测试项目中发现：

📡 26.5GHz精密SMA确实可以与18GHz标准SMA连接使用；

⚠️ 但系统性能往往会受到低等级连接器的限制；

🔬 长期混用还可能导致精密插孔磨损、重复性下降和校准稳定性恶化。

因此对于研发验证、计量校准和微波测试系统而言，最稳妥的原则始终是：

🎯 什么等级的系统，就使用什么等级的连接器。

不要让价值数万元的精密测试链路，最终被一只普通SMA接头拖回18GHz时代。

SMA接头螺纹型和快锁型怎么选？计量级测试选螺纹，产线老化测试选快锁

/在： /通过：

✍️ 德索连接器 · 王工

如果把射频测试实验室和生产车间同时摆在你面前，你会发现一个非常有意思的现象。

实验室工程师手里的连接器通常是：

🔩 传统螺纹SMA

一圈一圈慢慢拧紧。

甚至还会掏出：

🔧 扭矩扳手

严格按照标准力矩锁紧。

而另一边的产线工程师则完全是另一种画风：

⚡ 插上

⚡ 扣紧

⚡ 开始测试

⚡ 测完直接拔掉

整个过程可能不到2秒。

这时候很多人就会产生疑问：

🤔 螺纹SMA不是性能最好的吗？

🤔 为什么越来越多产线开始使用快锁型SMA？

🤔 快锁型会不会影响测试精度？

🤔 两者到底该怎么选？

德索连接器在客户测试治具、ATE自动化测试平台以及实验室标定系统项目中发现：

螺纹型和快锁型并不存在谁淘汰谁的问题。

它们实际上是在解决两种完全不同的工程需求。

🎯 先说结论

如果你的目标是：

📏 计量级精度

📏 校准基准

📏 高重复性测试

📏 微波测量

优先考虑：

🏆 螺纹型SMA

如果你的目标是：

🏭 产线效率

🏭 老化测试

🏭 自动化测试

🏭 高频次插拔

优先考虑：

⚡ 快锁型SMA

很多争论本质上都是：

把实验室需求拿去衡量产线。

或者把产线需求拿去要求实验室。

🔩 为什么计量级测试坚持螺纹SMA？

原因其实很简单：

👉 可重复性。

射频测试里最贵的不是仪器。

而是：

📊 数据可信度。

例如：

今天测一次：

S11 = -28dB

明天再测：

S11 = -28.1dB

后天：

S11 = -27.9dB

这种稳定性才是计量系统最看重的。

📡 SMA螺纹连接最大的优势

其本质是：

固定预紧力
+
固定接触位置
+
固定轴向压力

连接状态高度一致。

因此：

📈 接触电阻稳定

📈 阻抗一致性高

📈 相位重复性好

📈 回波损耗波动小

这也是为什么：

🔬 矢量网络分析仪

🔬 频谱分析仪

🔬 信号源

🔬 校准件

几十年来一直大量采用螺纹结构。

⚠️ 快锁型最怕什么？

快锁结构的核心优势是速度。

但速度通常意味着：

⚠️ 锁定力不如螺纹可控

⚠️ 机械公差更敏感

⚠️ 长期磨损影响更大

因此在极限精度测试时：

可能出现：

📉 重复性略差

📉 相位漂移增加

📉 高频波动增大

尤其到了：

📡 18GHz

📡 26.5GHz

📡 40GHz

以上频段。

差异会越来越明显。

🏭 那为什么产线越来越喜欢快锁？

因为产线关注的根本不是这些。

产线最贵的是什么？

不是连接器。

而是：

⏳ 时间。

假设：

每次连接螺纹SMA需要：

8秒

快锁型只需要：

1秒

一天测试：

5000次

节约的时间就是：

🚀 数小时级别。

📊 一个真实的成本计算

很多工程师只看连接器价格。

其实更大的成本来自：

👨‍🔧 人工

🏭 设备等待

📦 物流节拍

🛠️ 测试工时

如果：

每个工位每天节省1小时。

一年下来：

💰 远远超过连接器差价。

🔥 老化测试为什么特别适合快锁？

老化测试有一个特点：

反复插拔。

例如：

🔄 环境试验

🔄 功能验证

🔄 批量抽检

🔄 自动化测试

一天可能连接几百次甚至上千次。

如果全部采用螺纹SMA：

工程师可能先被拧螺纹累坏。

所以很多产线更看重：

⚡ 快速连接

⚡ 快速拆卸

⚡ 自动化兼容

🤖 自动化测试更离不开快锁

现在很多ATE平台：

已经开始使用：

🔧 气动机构

🔧 机械手

🔧 自动插接模块

这时候：

螺纹结构变得非常麻烦。

因为机器人不仅要：

插入。

还要：

旋转。

再控制扭矩。

复杂度直线上升。

而快锁结构天然适合：

🤖 自动插接。

📡 高频下谁更有优势？

如果进入：

📶 18GHz+

📶 26.5GHz+

📶 微波测试

通常还是：

🏆 螺纹型胜出。

原因在于：

连接状态更加稳定。

尤其对于：

📏 校准件

📏 参考链路

📏 标准测试系统

重复性远比速度重要。

🔍 一个常见误区

很多采购喜欢问：

哪个更先进？

其实问题问错了。

正确问题应该是：

我的应用更需要什么？

因为：

⚡ 快锁不是螺纹升级版；

🔩 螺纹也不是快锁落后版。

它们只是服务于不同场景。

📋 四种典型场景推荐

🔬 计量实验室

推荐：

🏆 螺纹SMA

📡 微波研发测试

推荐：

🏆 螺纹SMA

🏭 产线功能测试

推荐：

⚡ 快锁SMA

🤖 自动化ATE平台

推荐：

⚡ 快锁SMA

🛠️ 老射频工程师的一句话

实验室最怕的是：

📉 数据不准。

产线最怕的是：

📉 测试太慢。

所以实验室会为稳定性付出时间。

而产线愿意为效率牺牲一点极限性能。

✨ 写在最后

SMA螺纹型和快锁型连接器并不是简单的替代关系，而是在不同应用场景下形成的两条技术路线。

德索连接器在测试系统项目中发现：

🔩 螺纹型SMA凭借优异的重复性和稳定性，依然是计量级测试、校准系统和高频实验室的首选；

⚡ 快锁型SMA则凭借极高的插拔效率和自动化适配能力，越来越受到产线测试和老化验证环节的青睐；

📡 当频率越高、精度要求越严苛时，螺纹结构的优势越明显；而当测试次数越多、节拍压力越大时，快锁结构的价值就越突出。

因此真正专业的选型思路，不是谁性能更好，而是谁更适合当前任务。

因为在工程世界里，最好的连接器从来不是参数最高的那个，而是能让整个系统效率最高的那个。

SMA会被淘汰吗？快插式Snap-SMA变体正在产线上取代螺纹，但实验室坚决不答应

/在： /通过：

✍️德索连接器 王工

在德索的客户会议室里，最近两年有一种争论越来越多。产线端的工程师说：“你们能不能把SMA的螺纹去掉？每天拧几百次，手指都拧出腱鞘炎了。我看市面上已经有快插的SMA了，叫Snap-SMA，推一下就行，效率高太多了。”

实验室端的工程师立刻反驳：“不行。快插的SMA我测过，振动台上跑一个小时接触电阻就漂。实验室的精密测试链路，螺纹一换成快插，重复性就废了。”

同一个会议室，同一张桌子，同一个SMA——产线和实验室对它的诉求截然相反。产线要效率，实验室要稳定。而SMA的螺纹，恰恰是这两种诉求的物理分界线。今天把SMA在快插化浪潮下的真实处境、Snap-SMA的技术逻辑、以及为什么SMA不会被淘汰但一定会分化，一次讲透。

🔩 01 SMA的螺纹：它的核心价值与“效率瓶颈”

SMA连接器诞生于1960年代，7/16-28 UNEF细牙螺纹是它身上最显眼的基因。这圈螺纹有四个关键作用，每一个都对精密射频测量至关重要。

🔵 第一，提供精确可控的轴向预紧力。 螺纹将旋转力矩转化为轴向力，把公头端面和母头端面紧紧压在一起。这个预紧力决定了外导体接触面的接触正压力，直接影响接地回路的连续性和无源互调性能。扭力扳手设定在0.8到1.1 N·m，每次拧紧的预紧力几乎一致——这对需要精确复现测试条件的实验室来说，是硬性需求。

🔵 第二，保证中心针的轴向插入深度一致。 螺纹旋入的深度由螺纹本身精确定位，每次拧到规定力矩，中心针插入母头中心孔的深度都相同。这意味着接触正压力一致、阻抗一致、插入损耗一致。实验室测同一只DUT两次，结果可比——这个“可比”，靠的就是螺纹的重复定位精度。

🔵 第三，提供抗振动的机械锁紧力。 螺纹的自锁效应让公头在振动环境下不会松脱。车载、机载、舰载设备上的SMA，振动量级可达数个G，螺纹锁紧是这些场景下连接器不松脱的根本保障。

🔵 第四，实现端面密封的均匀压缩。 公头端面和母头端面之间的密封圈，在螺纹预紧力下被均匀压缩。这个均匀压缩是SMA在户外设备中保持防潮防尘能力的基础。

但螺纹也有先天缺陷——效率。 拧一颗SMA，对准螺纹入口、手感对齐、旋入、最后用扭力扳手加力。熟练操作员需要10到15秒。产线上每天数百次插拔，这15秒累积起来就是几个小时的工时。而且手指长期拧螺纹，腱鞘炎是产线操作员的职业病之一。

📌 车间老话：SMA的螺纹，是它精密性的源泉，也是它效率的枷锁。实验室爱它，因为它每一次拧紧都像上一次一样精准。产线恨它，因为它每一次拧紧都要花掉15秒和手指关节的一点寿命。

⚡ 02 Snap-SMA的崛起：快插结构如何“绕过”螺纹

Snap-SMA快插连接器采用推入自锁结构，公头插入母头时，弹片爪越过母头外壁的锁紧台阶，自动扣紧。插入时间从螺纹的10到15秒缩短到1到2秒——效率提升5到10倍。高频性能方面，Snap-SMA在标准SMA接口尺寸下可以支持到18GHz甚至更高，插入损耗和回波损耗与螺纹SMA在初始状态下几乎一致。

但Snap-SMA的物理本质决定了它在重复性和抗振动能力上，无法完全替代螺纹SMA。它的弹片爪锁紧力依赖于弹片的弹性模量和几何精度。弹片在反复插拔后弹性衰减，锁紧力逐渐下降。振动环境下，弹片爪可能在微动磨损中逐步滑出锁紧台阶——这是所有推入自锁结构的共同弱点。中心针的轴向插入深度也依赖于弹片爪的锁紧位置，而锁紧位置在插拔几十次后会因为磨损而产生几十微米的漂移。对实验室精密测量来说，这个漂移是不可接受的。

📌 车间老话：Snap-SMA用弹片的弹性，换掉了螺纹的刚性。弹性给的是效率，刚性给的是重复性。产线要效率，弹片就是宝贝。实验室要重复性，弹片就是隐患。

📊 03 产线 vs 实验室：同一种接头，两种截然不同的需求

SMA在产线和实验室里，其实是在扮演两种完全不同的角色。

对比维度 产线测试场景 实验室精密测量场景
插拔频率 每天数百次 每天几次到几十次
效率要求 极高，插拔时间是测试节拍的主要瓶颈之一 低，测试准备时间远大于插拔时间
重复性要求 中等，产线测试的合格判据有较宽余量 极高，两次测量之间的一致性要求0.05dB以内
振动环境 通常为静态测试台 可能涉及振动台、高低温箱内的在线测量
操作员 产线工人，追求速度和低疲劳 测试工程师，追求精确和可复现
推荐接口 ✅ Snap-SMA ✅ 螺纹SMA

产线测试场景下，Snap-SMA的效率优势是压倒性的。测试一台RRU或微波模块，如果面板上有十几个SMA接口，用螺纹SMA全部拧一遍要几分钟，用Snap-SMA几十秒搞定。产线测试节的瓶颈往往在连接器插拔上，Snap-SMA把这个瓶颈直接削掉了一大半。

实验室精密测量场景下，螺纹SMA的重复性是压倒一切的硬需求。测一只滤波器，两次插拔之间S参数偏差要求小于0.05dB。这个重复性要求，Snap-SMA的弹片结构无法保证——不是初始性能不够，是几十次插拔后的性能漂移量不可控。

📌 车间老话：SMA在产线上是“测试工具”，在实验室里是“测量基准”。工具可以接受磨损和替换，基准必须保持恒定。用快插做基准，等于用橡皮筋当尺子——今天量一米，明天可能变成一米零一。

🛠️ 04 Snap-SMA的正确打开方式：高频产线+定期更换+不允许混用

Snap-SMA不是螺纹SMA的“平替”，而是一个针对特定场景优化的变体。用对了场景，它是产线效率的救星。用错了场景，它是测量重复性的杀手。

🔧 Snap-SMA的适用场景： 大批量产线射频测试，插拔频率高、测试参数有较宽合格窗口、测试环境为静态测试台。在这个场景下，Snap-SMA的效率优势可以大幅降低测试工时，而弹片寿命内的性能漂移在产线测试的合格窗口内完全可以接受。

🔧 Snap-SMA的不适用场景： 实验室精密测量、天线暗室校准、计量级测试系统、需要真空环境或高振动的场景。这些场景下，螺纹SMA的重复性和抗振动能力不可替代。

⚠️ 关键禁忌：螺纹SMA公头和Snap-SMA母头不能混用。 Snap-SMA公头的中心针和弹片爪设计是针对Snap-SMA母头的锁紧台阶和中心孔深度优化的。如果强行拧入螺纹SMA母头，中心针长度可能不匹配——轻则接触不良，重则顶坏母头绝缘子或把公头中心针顶缩进去。

⚠️ 寿命管理： Snap-SMA的弹片爪在反复插拔后弹性衰减。产线上建议每插拔500到1000次更换一只Snap-SMA公头，并定期用标准校准件校验测试端口的S参数一致性。

📌 车间老话：Snap-SMA是给SMA产线装上了快充，但它不能改变SMA作为精密接口的本质。快充用多了电池会老化，Snap-SMA用多了弹片会松。定期换，它就是你产线上最趁手的工具。用到坏才换，它就是测试报告上那些“莫名其妙”的偏差的来源。

🔮 05 SMA不会消失，但会分化

SMA不会被淘汰。至少在未来可见的一段时间内，没有任何一种连接器能在精密射频测量领域完全替代螺纹SMA的重复性和可靠性。但SMA会分化。

🔵 实验室和计量级场景，螺纹SMA是不可动摇的基准。它的螺纹锁紧带来的重复定位精度、抗振动能力和端面密封均匀性，是任何快插结构都无法完全复制的。计量级SMA的螺纹还会继续进化——更精密的公差控制、更耐磨的镀层、更优的绝缘子材料。

🔵 大批量产线测试场景，Snap-SMA会逐步替代螺纹SMA成为主流。产线效率的压力、劳动力成本上升、产线自动化程度提高——这些因素都在推动产线射频测试向快插化、自动化方向演进。Snap-SMA是这一演进过程中的关键一环。

🔵 车载和机载设备场景，螺纹SMA仍然占据主导。这些场景下振动量级大、维护周期长、可靠性要求高，螺纹锁紧的抗振能力是快插结构无法替代的。未来的车载SMA可能会在螺纹结构基础上增加快速锁紧辅助机构，但核心的螺纹锁紧不会被取代。

📌 车间老话：SMA不会消失，但SMA不再是“一个连接器”。它会分裂成精密测量用SMA、产线快测用Snap-SMA、车载振动环境用SMA三种变体。它们共享同一个接口尺寸，但在锁紧方式、寿命管理、性能保证上走向不同的路。

🧘‍♂️ 写在最后

SMA连接器走过了六十多年，它的螺纹被拧过千百亿次，每一次拧紧都是一次物理上的“测量基准”的建立。实验室里的工程师们信任它，不是因为它快，而是因为它每一次拧到规定力矩之后，接触正压力、中心针插入深度、端面间隙——这些决定射频性能的物理量，都和上一次一模一样。

产线上的工程师们抱怨它，不是因为它不好，而是因为它太好了——好到每一次拧紧都需要十几秒的专注操作，好到每天几百次的重复让手指关节不堪重负。他们想要的不是淘汰SMA，而是让SMA在产线上跑得更快。

Snap-SMA就是对这个诉求的回答。它不是SMA的替代者，而是SMA的分身。实验室继续用螺纹SMA守测量基准的精确性，产线开始用Snap-SMA追测试效率的极限。同一张SMA的面孔，两种不同的性格——一个沉稳精确，一个高效灵活。

德索在SMA产品线上走了这么多年，有一个态度越来越明确：我们不会劝实验室用户放弃螺纹SMA，因为知道他们每一次测量结果的可靠，都系于那圈螺纹的0.8到1.1 N·m。我们也不会拒绝产线用户选择Snap-SMA，因为知道他们每省下一秒插拔时间，产线的节拍就能快一秒。连接器选型没有永恒的正确答案，只有和场景最适配的那个选择。

✨ SMA不会被淘汰，它只是在分化。就像一棵老树分出了新的枝干——树干还是那圈螺纹，深深扎在精密测量的土壤里。新枝是快插的弹片爪，向着产线效率的阳光伸过去。树干和新枝共享同一套基因，但各自在不同的风向里，长成了最适合那个风向的姿态。

SMA连接器26.5GHz时代来了？边缘安装直连PCB板边，回波损耗比直角接头低多少实测

/在： /通过：

✍️ 德索连接器 · 王工

提起SMA连接器，很多工程师第一反应还是：

📡 6GHz

📡 12GHz

📡 18GHz

似乎这是一个“传统射频接口”。

但实际上，随着测试仪器、毫米波预研设备、高速通信模块以及雷达系统的发展，越来越多项目已经把SMA推到了：

🚀 26.5GHz

甚至接近其理论使用极限。

而在这个频段，一个曾经不太被重视的问题开始变得异常敏感：

PCB连接方式到底选边缘安装（Edge Mount）还是直角安装（Right Angle）？

很多工程师在低频时感觉差别不大。

到了26.5GHz以后才发现：

⚠️ 同样是SMA接口；

⚠️ 同样通过50Ω设计；

⚠️ 同样品牌连接器；

最后测出来的回波损耗竟然能差出一大截。

📡 为什么26.5GHz成为一个分水岭？

先看波长。

频率越高：

波长越短。

以26.5GHz计算：

对应自由空间波长约11.3mm。

注意这个数字。

11mm左右的波长意味着：

📏 1mm结构变化

已经接近波长的十分之一。

低频时代：

一个焊盘大一点小一点。

问题不明显。

26.5GHz时代：

一个过孔位置偏移。

都有可能在网分上留下痕迹。

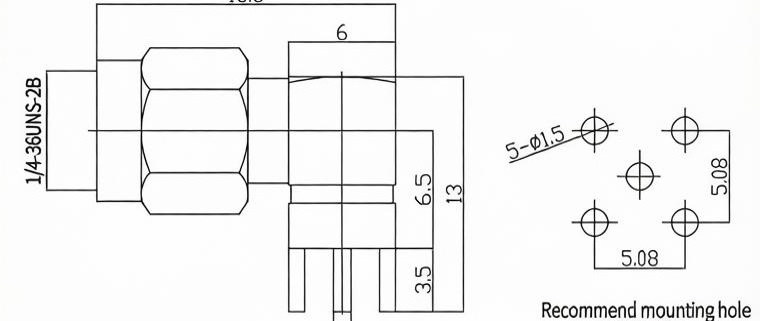

🔬 直角SMA最大的难点在哪里？

很多工程师喜欢直角SMA。

原因很简单：

✅ 节省空间

✅ 走线方便

✅ 装配容易

但从电磁场角度看：

问题恰恰出在：

↩️ 转弯。

信号路径原本是：

同轴结构
↓
直线传输
到了直角结构变成：
同轴
↓
90°
转向
↓
PCB
这个过程中容易产生：

⚠️ 阻抗突变

⚠️ 电场畸变

⚠️ 寄生电感

⚠️ 寄生电容

频率越高越明显。

⚡ 边缘安装为什么天然占优？

边缘安装SMA最大的优势是：

📡 信号路径更直。

典型结构：

SMA中心针
↓
直接进入微带线
↓
连续传输
整个过程几乎没有：

🔄 90°转折

🔄 多余过渡

🔄 长引脚结构

因此阻抗更容易保持连续。

📊 实测回波损耗能差多少？

德索连接器在项目验证以及行业公开测试数据中经常看到类似趋势：

在较低频率：

📶 1GHz～6GHz

差异往往不大。

可能只有：

📉 1dB以内

很多工程师甚至测不出来。

但到了：

📶 18GHz～26.5GHz

差距开始快速放大。

常见情况：

🟢 优秀边缘安装

回波损耗：

-20dB～-30dB以上

🟠 普通直角安装

回波损耗：

-12dB～-18dB

如果设计优化不足：

甚至可能更差。

需要强调的是：

这并不是所有直角连接器都一定差。

而是：

直角结构本身更难做到优秀。

🎯 为什么回波损耗差几dB影响这么大？

很多新人觉得：

-20dB和-15dB没差多少。

实际上反射功率差异很明显。

回波损耗越低：

意味着：

📉 更多能量被反射回来。

结果可能出现：

⚠️ 发射效率下降

⚠️ 接收灵敏度降低

⚠️ 测试误差增加

⚠️ 功放负载恶化

在26.5GHz附近尤其明显。

🔍 真正的问题不只是连接器

很多失效分析最后发现：

锅不一定是SMA。

而是：

🛠️ 焊盘设计

过宽。

🛠️ 接地过孔

数量不足。

🛠️ 过孔残桩

没有背钻。

🛠️ 地平面开窗

处理不合理。

🛠️ PCB叠层

阻抗控制失效。

这些因素往往比连接器本身影响更大。

📡 边缘安装最常见的错误

很多工程师以为：

买个高频SMA就结束了。

实际上：

连接器性能 ≠ 系统性能。

经常看到：

❌ 板边没有倒角

❌ 接地过孔距离太远

❌ 微带线宽度错误

❌ 阻抗没重新计算

结果：

26.5GHz时照样翻车。

🚨 为什么毫米波预研越来越喜欢边缘安装？

因为频率继续提高后：

📶 26.5GHz

📶 40GHz

📶 50GHz

📶 67GHz

每一个结构不连续点都会被放大。

边缘安装具备：

✅ 更短路径

✅ 更少过渡

✅ 更容易建模

✅ 更容易仿真

因此越来越成为首选方案。

🧪 实验室里怎么验证？

通常会进行：

🔬 VNA矢量网络分析

🔬 TDR阻抗扫描

🔬 S11测试

🔬 插损测试

重点观察：

S11
↓
阻抗连续性
↓
结构过渡质量
很多时候TDR一拉出来：

直角结构的阻抗波动会比边缘安装明显得多。

📋 什么时候直角SMA仍然值得选？

并不是说直角一定不能用。

以下场景依然很有价值：

✅ 空间极其紧凑

✅ 频率低于6GHz

✅ 工业控制设备

✅ 普通通信设备

✅ 非极限射频设计

因为：

📦 结构布局有时候比那几dB更重要。

💡 老工程师的一句话

很多人以为：

高频系统输给的是芯片。

实际上经常输给：

那几毫米的过渡结构。

26.5GHz时代最昂贵的失误之一，就是把连接器当成一个理想的50Ω元件。

它从来都不是。

✨ 写在最后

随着26.5GHz应用越来越普及，SMA连接器已经不再只是一个简单的射频接口，而成为整个高频链路中的关键过渡结构。

德索连接器在高频测试和客户项目中发现：

📡 边缘安装SMA由于传输路径更短、阻抗连续性更好，通常能够获得更优的回波损耗表现；

📉 直角SMA并非不能做到高性能，但设计难度明显更高，对焊盘、接地、过孔和PCB结构的要求也更加苛刻；

🔬 当频率进入26.5GHz附近时，真正决定性能的往往不只是连接器型号，而是连接器与PCB共同组成的那一小段过渡区域。

因为在高频世界里，最容易被忽略的几毫米，往往决定着最终能不能达到设计目标。

SMA插座回流焊炉温曲线设错了，锡膏没完全熔化会造成什么后果？

/在： /通过：

✍️ 德索连接器 · 王工

很多工程师觉得：

🔥 回流焊只要板子焊上了就算成功。

肉眼看到：

✅ SMA插座没歪

✅ 焊盘没掉

✅ 焊点也有锡

✅ 万用表导通正常

似乎一切没问题。

但德索连接器在处理高频产品失效案例时发现，有一种故障特别隐蔽：

🚨 锡膏没有完全熔化。

它不像虚焊那样一眼就能看出来。

也不像短路那样立即暴露。

很多产品甚至能够：

📡 正常出货

📡 正常点亮

📡 正常通过功能测试

结果到了客户现场几个月后：

⚠️ 驻波变差

⚠️ 功率下降

⚠️ 偶发断链

⚠️ 振动测试失败

最后追溯根因才发现：

问题早在回流焊那十几分钟里就已经埋下了。

🔍 什么叫“没完全熔化”？

很多人理解错了。

并不是：

锡膏完全没化

那种情况很容易发现。

真正危险的是：

部分熔化
+
部分未熔化

也就是业内常说的：

⚠️ 冷焊

⚠️ 半熔焊点

⚠️ 不完全润湿

表面看着像焊好了。

内部却没有形成完整冶金结合。

🔬 锡膏真正焊接时发生什么？

正常回流焊过程：

升温
 ↓
助焊剂活化
 ↓
锡膏熔融
 ↓
润湿焊盘
 ↓
形成金属间化合物(IMC)
 ↓
冷却固化

关键步骤是：

🎯 润湿

🎯 冶金结合

只有这样才能形成可靠连接。

🚨 温度不够会怎样？

例如常见无铅锡膏：

熔点约：

217℃

如果炉温曲线设计错误：

峰值温度不足；

或者液相时间太短；

就可能出现：

表面融化
↓
内部未充分熔化

结果形成：

⚠️ 假焊点

📷 肉眼为什么看不出来？

这是最坑人之处。

从外观上看：

🟢 焊点有光泽

🟢 轮廓完整

🟢 SMA插座固定牢靠

甚至AOI检测也可能通过。

但切开后会发现：

🔍 内部存在空隙

🔍 润湿面积不足

🔍 金属间化合物层异常薄

本质上只是：

“粘住了”。

而不是：

“焊牢了”。

⚡ 对SMA外导体接地有什么影响？

很多工程师最容易忽略这里。

SMA插座除了中心针。

还有：

🛡️ 外导体接地焊脚

这些焊脚承担：

📡 射频回流路径

📡 接地连续性

📡 屏蔽功能

如果焊点半熔：

接地阻抗会上升。

结果出现：

📉 驻波恶化

📉 插损增加

📉 EMI变差

📡 为什么高频比低频更敏感？

因为高频电流并不均匀流动。

受到：

趋肤效应

影响。

高频回流路径极其依赖：

🛡️ 完整接地面

🛡️ 焊盘连续性

🛡️ 焊点质量

一个低频看不出的缺陷。

到了：

📡 6GHz

📡 18GHz

📡 26.5GHz

可能被放大数倍。

🔥 中心针焊点会发生什么？

如果中心针焊接不充分。

初期表现：

✅ 导通正常

但长期运行后：

会出现：

⚠️ 接触电阻上升

⚠️ 热量积累

⚠️ 微裂纹扩展

尤其大功率发射链路。

问题更明显。

📊 为什么振动测试最容易暴露？

因为不完全熔化的焊点：

机械强度明显不足。

正常焊点：

焊盘
+
IMC层
+
焊料
=
整体结构

半熔焊点：

局部接触
+
弱结合

振动时：

📳 微裂纹产生

📳 裂纹扩展

📳 焊点疲劳

最终出现：

❌ 瞬断

❌ 偶发故障

🌡️ 温循试验为什么也容易失败？

因为不同材料热膨胀系数不同。

每一次：

-40℃
 ↓
+85℃

循环。

焊点都在承受拉伸和压缩。

正常焊点能承受。

半熔焊点往往会：

🚨 提前开裂。

🔬 X-Ray经常能发现什么？

很多工厂只看外观。

实际上X-Ray经常能看到：

📍 空洞异常

📍 未充分润湿

📍 焊料堆积

📍 焊料分布不均

这些都是炉温曲线异常的典型信号。

📈 射频性能会怎么变化？

典型表现包括：

📉 S11变差

回波损耗下降。

📉 VSWR升高

阻抗连续性被破坏。

📉 插损增加

特别是高频段。

📉 PIM变差

高功率系统更明显。

很多工程师会怀疑：

📡 连接器质量不好。

实际上问题可能出在焊接工艺。

🛠️ 哪些炉温参数最关键？

重点关注：

🔥 预热斜率

过快容易炸锡。

🔥 恒温区时间

保证均匀升温。

🔥 峰值温度

必须达到工艺要求。

🔥 液相时间

保证充分润湿。

很多问题并不是峰值温度低。

而是：

⏱️ 液相时间太短。

⚠️ 一个真实误区

很多生产现场喜欢：

“温度低一点更安全”。

实际上：

温度不足往往比略高更危险。

因为：

焊上了
≠
焊好了

这是两回事。

📋 老工程师检查SMA回流焊时最关注什么？

通常顺序是：

🔍 焊盘润湿情况

🔍 外导体接地焊脚

🔍 中心针焊点

🔍 X-Ray结果

🔍 S参数测试

而不是只看：

👀 外观漂不漂亮。

✨ 写在最后

SMA插座回流焊过程中，最危险的情况往往不是完全没焊上，而是“看起来焊上了”。

德索连接器在大量失效分析中发现：

🔥 锡膏没有充分熔化时，焊点依然可能导通；

📡 产品依然可能通过初始功能测试；

⏳ 但随着振动、温度循环和长期运行，隐藏缺陷会逐渐暴露。

对于高频射频系统来说，一个未充分润湿的焊点，不仅仅意味着机械强度下降，更意味着回流路径、阻抗连续性和射频性能都可能受到影响。

因为在回流焊工艺里，最可怕的从来不是焊不上，而是以为自己已经焊好了。

SMA接口拧紧后放三个月再测，为什么参数变了？应力松弛使螺纹预紧力悄悄减少的机理

/在： /通过：

✍️ 德索连接器 · 王工

很多射频工程师都遇到过一种令人困惑的现象：

刚装配完成时：

✅ S11合格

✅ VSWR正常

✅ 插损达标

✅ 接触电阻优秀

放到仓库几个月后再拿出来测试：

📉 驻波变差了

📉 回波损耗下降了

📉 插损略微增加

📉 测试结果与首件不一致

更奇怪的是：

🔧 重新按标准扭矩拧紧一次

参数又恢复了。

于是很多人开始怀疑：

🤔 仪器漂移？

🤔 镀层氧化？

🤔 线缆老化？

🤔 测试环境变化？

这些都有可能，但德索连接器在长期射频连接器可靠性分析中发现，一个经常被忽视的幕后推手其实是：

🚨 应力松弛（Stress Relaxation）

它不会让连接器立刻失效。

却会像慢慢泄气的轮胎一样，让SMA螺纹预紧力在几个月甚至几年内悄悄下降。

🔩 SMA连接器真正锁住的是什么？

很多人以为：

拧紧SMA只是为了防止松脱。

实际上螺纹的真正作用是：

📡 建立稳定接触压力

📡 保证中心导体接触

📡 保证外导体连续接地

📡 保持阻抗结构稳定

简单理解：

SMA靠的不是“拧住”。

而是：

预紧力
↓
接触压力
↓
稳定射频性能

📏 扭矩是如何变成预紧力的？

当你用扭矩扳手锁紧时：

例如：

🔧 0.9 N·m

🔧 1.0 N·m

🔧 1.1 N·m

发生的事情其实是：

扭矩
↓
螺纹拉伸
↓
轴向力产生
↓
预紧力建立

此时连接器内部相当于：

🧲 被持续拉紧的弹簧。

🔬 什么是应力松弛？

很多人知道金属会疲劳。

却不知道金属还会“放松”。

应力松弛本质上是：

变形基本不变
↓
内部应力逐渐降低

即便没有外力变化。

材料内部微观结构仍会缓慢调整。

结果：

📉 原本存在的拉力下降

📉 预紧力减小

📉 接触压力降低

⚡ 为什么明明没松，预紧力却变小了？

这是最容易误解的地方。

螺母可能完全没转动。

但内部却发生：

🧬 位错移动

🧬 晶格调整

🧬 微观塑性流动

于是：

螺纹位置没变
≠
预紧力没变

这也是为什么很多连接器外观看着正常。

参数却已经漂移。

🌡️ 温度越高，应力松弛越明显

在常温下：

应力松弛本来就存在。

如果设备长期处于：

☀️ 60℃

☀️ 80℃

☀️ 105℃

则会明显加速。

因为：

温度升高
↓
原子活动增强
↓
应力释放加快

这也是为什么：

🚗 车载设备

📡 户外基站

🛰️ 通信机柜

更容易出现此类问题。

📊 SMA内部哪些地方会发生松弛？

很多人只盯着螺纹。

实际上影响预紧力的结构很多。

🔹 螺纹本体

最直接来源。

🔹 外导体接触面

长期压紧后接触峰被压平。

🔹 中心针接触区

弹性接触力缓慢下降。

🔹 垫圈与密封件

聚合物件松弛更明显。

因此：

预紧力损失往往是多因素叠加。

📡 对射频性能有什么影响？

预紧力下降后。

最先变化的通常不是导通。

而是：

📉 接触一致性

📉 接地连续性

📉 微观阻抗结构

表现为：

📊 回波损耗下降

S11变差。

📊 驻波略微上升

VSWR开始漂移。

📊 插损增加

尤其高频段更明显。

📊 PIM恶化

高功率系统更敏感。

🚨 为什么高频越高越明显？

因为频率越高：

允许的结构误差越小。

例如：

📡 1GHz

很多变化测不出来。

📡 18GHz

开始显现。

📡 26.5GHz

明显可见。

📡 40GHz以上

甚至会被放大。

所以很多毫米波测试线要求：

🔧 定期重新校准

🔧 定期重新锁紧

原因就在这里。

🔍 为什么重新拧一下又好了？

因为重新锁紧后：

预紧力恢复
↓
接触压力恢复
↓
阻抗结构恢复

于是：

📈 S11改善

📈 VSWR恢复

📈 插损下降

看起来像“修好了”。

实际上只是重新建立了机械状态。

🧪 实验室怎么验证应力松弛？

常见方法包括：

🔬 扭矩保持测试

长期监测残余扭矩。

🔬 温度存储试验

85℃、125℃长期放置。

🔬 接触电阻跟踪

观察缓慢变化。

🔬 S参数周期测试

记录性能漂移曲线。

很多时候能看到：

📉 扭矩缓慢下降；

📉 参数同步漂移；

两者高度相关。

🛠️ 如何降低应力松弛影响？

✅ 使用规定扭矩

不要凭手感。

✅ 选用优质材料

弹性保持能力更好。

✅ 控制长期工作温度

减少热加速效应。

✅ 定期维护复检

特别是高频测试系统。

✅ 关键场合使用防松结构

避免预紧力进一步损失。

📋 老工程师常说的一句话

很多新人觉得：

“拧紧了就一直是那个力。”

实际上：

真正的工程现实更像：

今天1.0 N·m
↓
一个月后0.95
↓
三个月后0.90
↓
一年后更低

虽然变化不大。

但对于高频连接器来说已经足够产生影响。

✨ 写在最后

SMA连接器最容易被忽视的一个特点，就是它不仅是电气器件，也是机械预紧结构。

德索连接器在长期可靠性分析中发现：

🔧 连接器拧紧那一刻建立的预紧力，并不会永远保持不变；

⏳ 即使没有振动、没有拆装，材料内部也会发生应力松弛；

📉 而这种看不见的变化，最终会反映到接触压力、阻抗连续性以及射频性能上。

所以当你发现三个月前测试完美的SMA组件，如今参数出现细微漂移时，不一定是测试出了问题。

有时候，只是那股当初锁紧时施加的力，正在悄悄地消失。

因为在射频连接器世界里，最难察觉的故障，往往不是突然松了，而是在你看不见的地方，慢慢松了。

SMA同轴线缆组件的高频损耗到底来自哪一段？接头过渡区损耗vs线缆损耗vs接头损耗拆分明细

/在： /通过：

✍️ 德索连接器 · 王工

很多工程师第一次接触高频系统时，都会有一个朴素的认知：

💭 信号衰减主要来自线缆。

毕竟一根1米、3米甚至10米长的同轴线摆在那里，而SMA连接器不过几厘米长。

从直觉上看：

📏 长的损耗大

📏 短的损耗小

似乎很合理。

但德索连接器在大量26.5GHz、40GHz甚至更高频项目测试中发现：

🚨 真正让系统翻车的，往往不是最长的那一段，而是最短的那一段。

很多时候：

📡 线缆损耗是可预测的；

⚡ 接头过渡区损耗却是最容易被低估的。

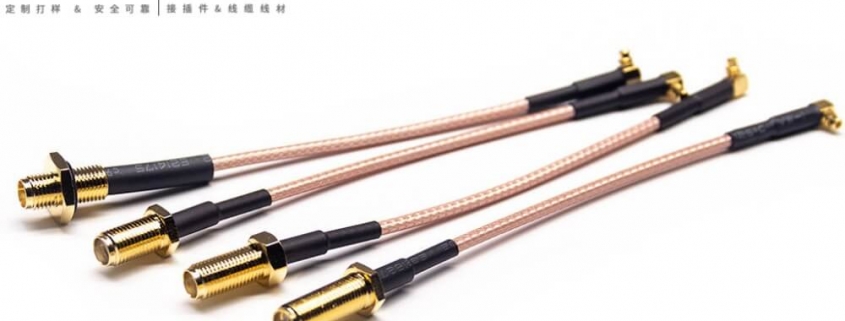

🔍 一根SMA线缆组件到底由哪些部分组成？

从结构上看，一个完整SMA线缆组件通常包括：

SMA接头
   ↓
接头过渡区
   ↓
同轴线缆
   ↓
接头过渡区
   ↓
SMA接头

简单来说：

🟡 SMA连接器本体

🟠 压接或焊接过渡区

🔵 中间同轴线缆

共同组成传输链路。

很多工程师关注：

📏 线缆长度

却忽略：

📍 两端过渡区

而在高频世界里。

过渡区经常是最敏感的位置。

📡 第一部分：线缆损耗

这是最容易理解的部分。

损耗来源主要包括：

🔹 导体损耗

高频信号不会均匀流过整个导体截面。

而是集中在表层。

这就是：

趋肤效应

频率越高：

📈 电流分布越浅

📈 有效导体面积越小

📈 电阻越大

结果：

📉 损耗增加

🔹 介质损耗

信号传播过程中：

电场不断作用于绝缘介质。

部分能量转化为热量。

表现为：

🔥 介质发热

🔥 信号衰减

频率越高。

这种损耗越明显。

📊 为什么线缆损耗反而最容易控制？

因为它基本符合规律。

例如同一型号线缆：

📏 1米损耗

📏 2米损耗

📏 5米损耗

通常都能较准确预测。

工程师只要查阅数据手册即可估算。

所以：

线缆损耗虽然最大。

但也是最透明的损耗。

🔧 第二部分：SMA连接器本体损耗

很多人认为：

连接器长度只有几厘米。

损耗一定可以忽略。

低频下确实如此。

但到了：

📡 18GHz

📡 26.5GHz

📡 40GHz

甚至更高频率。

连接器内部开始变得重要。

损耗来源包括：

⚡ 中心导体电阻

镀层质量直接影响损耗。

⚡ 接触电阻

公母针配合区域产生额外损耗。

⚡ 表面粗糙度

毫米波频段尤为敏感。

⚡ 微小阻抗变化

形成附加反射。

不过对于优质SMA来说：

连接器本体损耗通常仍然比较小。

🚨 第三部分：最容易被低估的接头过渡区

这才是真正的“事故高发区”。

很多人认为：

连接器接上线缆就结束了。

实际上：

这里发生的是：

同轴连接器
 ↓
同轴线缆

之间的结构转换。

而高频信号最讨厌的事情就是：

📏 尺寸变化

📏 介质变化

📏 阻抗变化

🔬 为什么过渡区最危险？

理想状态：

整个链路保持：

50Ω
 ↓
50Ω
 ↓
50Ω

连续。

现实情况却可能是：

50Ω
 ↓
47Ω
 ↓
53Ω
 ↓
50Ω

看似变化不大。

但高频信号非常敏感。

结果形成：

🔄 反射

🔄 驻波

🔄 局部损耗

📡 高频下过渡区会发生什么？

典型问题包括：

⚠️ 焊锡堆积

改变几何尺寸。

⚠️ 中心针偏心

破坏同轴结构。

⚠️ 压接变形

影响屏蔽层连续性。

⚠️ 绝缘体尺寸误差

导致阻抗突变。

这些问题低频时可能完全看不出来。

但在26.5GHz以上：

会被无限放大。

📈 实际损耗占比大概怎样？

这里必须强调：

不同产品差异很大。

不能一概而论。

但在高品质组件中常见情况是：

📏 长距离组件

线缆损耗
≈ 70%~90%

过渡区损耗
≈ 5%~20%

连接器本体损耗
≈ 5%~10%

📏 短距离组件

例如10cm测试线：

情况完全反过来。

此时：

线缆损耗
下降

过渡区影响上升

连接器影响上升

甚至过渡区成为主导因素。

🔥 为什么测试线那么贵？

很多人不理解：

同样是SMA组件。

普通线：

💰 几十元

高端测试线：

💰 几千元

差距在哪？

往往不是线缆本身。

而是：

🎯 过渡区工艺

🎯 中心导体同轴度

🎯 压接一致性

🎯 阻抗连续性控制

因为这些地方决定了高频性能上限。

🛠️ 如何判断损耗来自哪里？

工程上常用：

📊 分段测试

分别测量：

📡 接头

📡 线缆

📡 整体组件

📊 TDR分析

查看阻抗变化位置。

📊 时域门控

定位反射源。

这些方法能快速找出：

到底是谁在“偷吃”信号。

⚠️ 一个最常见误区

很多项目一看到损耗偏大：

第一反应就是：

📏 换更好的线缆。

实际上：

如果问题出在过渡区。

即使换最昂贵的线缆：

📉 损耗改善也有限。

因为真正的问题根本不在线缆中间。

而在线缆两头。

📋 高频SMA组件优化优先级

建议顺序：

🥇 过渡区设计

最优先。

🥈 阻抗连续性

第二重要。

🥉 连接器品质

第三位。

④ 线缆型号

最后再优化。

很多工程师恰恰反过来了。

✨ 写在最后

一根SMA同轴线缆组件看似简单，但高频损耗从来不是由某一个部件单独决定的。

德索连接器在高频测试项目中发现：

📏 最长的线缆往往贡献了最多的总损耗；

⚡ 最短的过渡区却经常贡献了最大的性能风险；

🔧 而连接器本体则决定了整个链路的一致性下限。

对于GHz级乃至毫米波系统来说，真正值得关注的不只是“损耗有多大”，而是“损耗到底发生在哪里”。

因为很多时候，你花大价钱升级了一整根线缆，却忽略了两端几毫米长的过渡区。

而恰恰就是那几毫米，决定了整条射频链路最终能跑多远。

SMA插座盲装时中心针怎么定位？狭小机箱里看不见接口，三招教你用触觉完成精准对插

/在： /通过：

✍️ 德索连接器 · 王工

做射频设备装配的人，几乎都遇到过这种场景：

🔧 机箱深度只有几十毫米

🔧 SMA接口藏在屏蔽腔后面

🔧 手伸得进去，眼睛看不进去

🔧 连接器就在那儿，却怎么都对不上

尤其是在：

📡 通信基站模块

🛰️ 卫星通信设备

📻 军工电子设备

💻 服务器射频板卡

📶 5G微波单元

等高密度设备中。

很多SMA插座安装位置极其紧凑。

装配人员往往只能：

🙈 看不见接口

🙈 看不见中心针

🙈 靠手感操作

结果稍不注意就会出现：

⚠️ 中心针顶偏

⚠️ 螺纹错扣

⚠️ 绝缘体损伤

⚠️ 内导体变形

甚至直接报废一个价值不菲的射频模块。

德索连接器在现场技术支持时发现，真正熟练的装配人员并不是靠运气，而是靠一套经过长期实践验证的“触觉定位法”。

🚨 为什么SMA最怕盲插？

很多连接器都有一定容错能力。

例如：

🔹 BNC有导向槽

🔹 Fakra有机械编码

🔹 N型尺寸较大

而SMA属于：

📏 小尺寸精密连接器

📏 中心针公差极小

📏 螺纹导向距离短

特别是标准SMA：

中心针直径
≈ 1mm级别
这意味着：

📍 稍微偏一点

就可能撞击绝缘体。

🔬 很多人其实是先碰到中心针

很多新手以为：

先接触的是螺纹。

实际上在某些角度下：

最先发生接触的往往是：

⚡ 中心导体

如果带角度硬顶：

中心针
 ↓
偏心接触
 ↓
受力弯曲

轻则：

⚠️ 接触不良

重则：

❌ 针体永久变形

✋ 第一招：先找外壳，不找中心针

这是最重要的一条。

错误动作：

对着接口直接推进

正确动作：

🛡️ 先让外导体接触

🛡️ 利用外壳定位

🛡️ 不急于插入

经验丰富的装配人员会先用手指感受：

外壳
 ↓
找到圆周边缘
 ↓
确认同轴位置

先让两个连接器外导体形成同轴关系。

再进行下一步。

🎯 第二招：利用“轻微旋转寻找中心”

这是老工程师最常用的方法。

不要直接推。

而是：

🔄 轻轻旋转

🔄 极小角度摆动

🔄 保持几乎无压力

此时会出现一种特殊手感：

卡住
 ↓
突然顺滑

这一瞬间往往说明：

📍 中心导体已经对准

📍 绝缘体位置吻合

📍 同轴度基本建立

然后再推进。

👂 第三招：学会听声音和感受阻力

高手装配时不仅靠手。

还靠耳朵。

正常对准时：

声音通常是：

✅ 极轻微摩擦声

✅ 连续顺滑推进

如果出现：

⚠️ 干涩摩擦

⚠️ 金属刮擦

⚠️ 突然卡死

立刻停止。

因为这通常意味着：

🚨 中心针未对中

🚨 螺纹起扣错误

🚨 导体已经发生侧向受力

📡 为什么不要一边推一边拧？

这是现场最常见错误之一。

很多人习惯：

用力推进
 +
同时旋转

看似提高效率。

实际上风险极高。

因为中心针尚未对中时：

旋转会产生：

🔄 横向剪切力

导致：

⚠️ 针体磨损

⚠️ 镀层刮伤

⚠️ 内孔变形

正确顺序应该是：

定位
 ↓
轻触
 ↓
对中
 ↓
推进
 ↓
起扣
 ↓
锁紧

🔥 螺纹错扣比针歪更常见

很多故障最后拆开检查：

中心针没事。

真正损坏的是：

🧵 螺纹

因为SMA螺纹规格很细。

通常为：

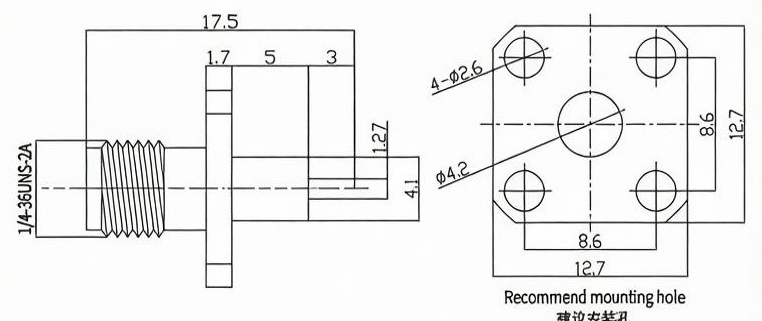

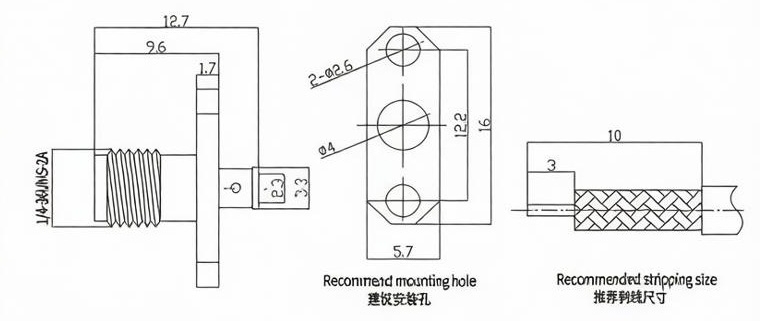

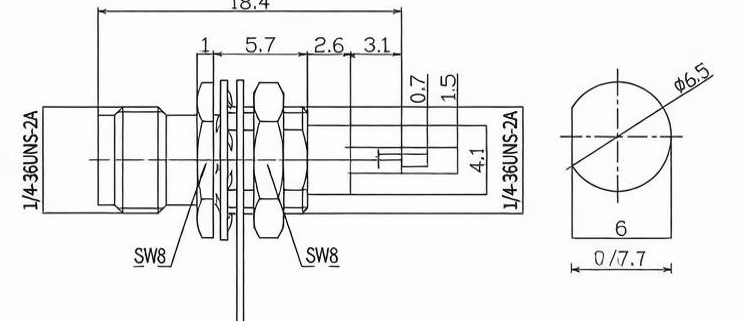

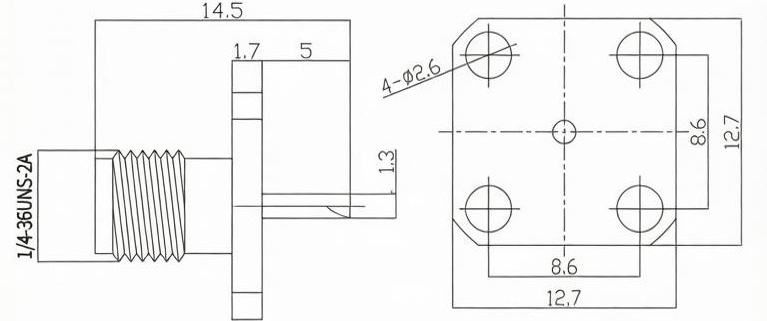

📏 1/4-36 UNS

螺距小。

牙型精细。

如果盲装时：

直接强行旋入。

很容易形成：

⚠️ 交叉螺纹

⚠️ 错牙

⚠️ 咬死

这类损伤通常不可逆。

🛠️ 狭小机箱里的实战技巧

很多维护工程师会采用：

📍 反向找牙法

先逆时针轻转。

当感觉：

咔哒

一下。

说明螺纹起始位置对齐。

再顺时针锁紧。

这个方法能大幅降低错牙概率。

📏 深腔体安装为什么更难？

因为人的手指天然会放大角度误差。

例如：

接口距离手指：

📏 100mm

手部偏移：

仅0.5mm

到接口位置可能已经产生明显偏角。

因此深腔体安装时：

更依赖触觉反馈。

而不是力量。

⚠️ 三个绝对不要做的动作

❌ 硬推

对不上还加力。

❌ 强拧

没起扣就旋转。

❌ 晃动找位置

大幅摆动最容易伤中心针。

📋 老工程师的盲装口诀

很多射频装配师傅会总结成：

🛡️ 先找壳

👆 再找心

🔄 轻旋转

🧵 后起牙

🔧 最锁紧

看似简单。

实际上能避免绝大多数装配损伤。

✨ 写在最后

SMA连接器虽然尺寸不大，却属于典型的精密射频接口。

德索连接器在大量现场服务中发现，很多中心针变形、接触不良甚至接口报废，并不是产品质量问题，而是盲装过程中产生的人为损伤。

📡 真正的高手装SMA，不靠蛮力。

🛡️ 先用外壳建立同轴定位。

🔄 再用轻微旋转寻找中心。

👆 最后依靠触觉完成精准对插。

尤其在狭小机箱、深腔体设备和高密度模块中，学会用手感去“看见”接口，往往比拿着手电筒照半天更有效。

因为对于SMA来说，最值钱的不是那圈螺纹，而是那根只有毫米级尺寸、却决定整个射频链路性能的中心针。

自带扭矩感应功能的SMA插头真的能防止中心针损坏吗？射频接口过扭矩问题分析

/在： /通过：

✍️ 德索连接器 · 王工

这几年高频测试行业里，一个很明显的趋势就是：

越来越多人开始关注 SMA 接口的“扭矩问题”。

尤其：

  • 实验室
  • 网分测试
  • 高频模块
  • 微波系统

很多设备明明参数没问题。

结果用着用着：

  • 驻波突然变差
  • 接口开始松动
  • 高频损耗异常
  • 中心针直接报废

拆开后发现：

👉 问题很多时候不是材料不行。

而是：

👉 拧太狠了。

于是现在市面上开始出现一种带“扭矩感应”功能的 SMA 插头。

有些是：

  • 到扭矩后自动打滑
  • 有咔哒反馈
  • 限扭结构
  • 扭矩套筒

宣传通常都会强调：

👉 防止中心针受力过大。

但问题来了。

这种结构到底是真有用？

还是只是“高级一点的心理安慰”？

为什么 SMA 特别怕“过扭矩”？

因为 SMA 本身其实是：

👉 精密微型螺纹结构。

尤其高频 SMA：

很多尺寸公差都非常小。

真正决定性能稳定性的。

不只是：

  • 外螺纹
  • 壳体锁紧

还有：

👉 内部中心针的接触压力。

很多人以为拧紧只是“固定”

其实不是。

SMA 拧紧后。

内部会同时发生：

  • 轴向压紧
  • 接触面贴合
  • 中心针弹性接触

而这些结构都有自己的：

👉 力学极限。

一旦超过：

问题就会开始出现。

德索实验室之前拆过一批“被拧坏”的 SMA

客户是做测试系统的。

现场工程师为了防止接口松动：

习惯“再补半圈”。

结果几个月后：

大量 SMA 开始出现：

  • 接触不稳定
  • 驻波变高
  • 插拔发涩

后面拆开发现👇

很多中心针弹片已经发生：

👉 永久形变。

甚至有些内导体已经轻微偏心。

为什么中心针特别容易受伤？

因为它本身就是：

👉 微弹性结构。

很多 SMA 母头内部会使用：

  • 铍铜弹片
  • 开槽结构
  • 微型弹性针

目的就是保证：

👉 高频接触稳定。

但问题是👇

这些结构本来允许的形变量就非常有限。

过度轴向压力会导致：

  • 弹片失去弹性
  • 接触压力异常
  • 插针偏移

最后高频性能开始波动。

那这种“扭矩感应 SMA”真的有用吗？

有。

但很多人误解了它真正的作用。

它并不是：

👉 “保护中心针永远不坏”。

而是：

👉 降低人为过扭矩风险。

尤其现场环境里。

很多问题根本不是结构设计错误。

而是：

👉 人手感不统一。

为什么“手感”在 SMA 行业里一直是大问题？

因为 SMA 太小。

而且很多工程师会有一种习惯：

👉 越紧越放心。

结果不同人拧出来的力差距会非常大。

尤其：

  • 现场维护
  • 批量装机
  • 高频测试

有的人可能只拧到 0.4N·m。

有的人直接上到 1N·m。

而长期超扭矩后：

接口寿命会明显下降。

扭矩感应结构到底是怎么工作的？

现在常见方案通常有几种：

① 限扭打滑结构

达到设定扭矩后：

继续拧会空转。

这个最直接。

② 咔哒反馈结构

到指定扭矩时：

会出现明显机械反馈。

类似扭矩扳手。

③ 弹性缓冲结构

通过内部弹性件：

降低瞬间过载。

但为什么有些用了限扭 SMA 还是会坏？

因为很多问题并不只是“拧太紧”。

还有：

  • 螺纹偏心
  • 公母头公差异常
  • 中心针长度不匹配
  • 插合角度错误

尤其：

👉 内针探出量。

这是很多人最容易忽略的。

高频系统里，很多机械问题最后都会变成电气问题

比如：

中心针轻微变形后：

会导致：

  • 接触压力变化
  • 阻抗波动
  • 回波增加

频率越高：

影响越明显。

尤其：

  • 18GHz
  • 26.5GHz
  • 毫米波系统

很多原本微小的机械误差：

都会迅速放大。

为什么高端实验室越来越强调“标准扭矩”？

因为行业已经慢慢发现👇

SMA 的长期稳定性。

很多时候拼的不是：

👉 有没有拧紧。

而是：

👉 有没有刚好拧到正确扭矩。

太松：

接触不稳定。

太紧：

结构疲劳加速。

德索实验室后来总结了一个规律

很多 SMA 中心针损坏问题。

最后都不是：

👉 材料本身不好。

而是：

👉 长期过扭矩累积。

尤其：

  • 高频测试环境
  • 高频繁插拔
  • 多人共用设备

这些场景里：

人为操作差异会被不断放大。

写在最后

自带扭矩感应功能的 SMA 插头，并不是“智商税”，它确实能在一定程度上降低人为过度锁紧带来的结构损伤风险。

尤其在高频测试与高频繁插拔场景下，标准化扭矩控制已经越来越重要。很多后期出现的中心针变形、驻波漂移甚至接口寿命下降，本质上其实都是长期机械过载的结果。

这些年德索连接器在协助客户分析 SMA 高频接口失效问题时，也越来越明显感受到：

真正毁掉很多 SMA 接口的，并不是某一次暴力操作。

而是：

👉 长时间里，那一点点被忽视的过扭矩累积。
