德索SMA-KFD1012四孔法兰母头 SMA射频连接器 面板固定安装6G源头工厂

一、产品概述

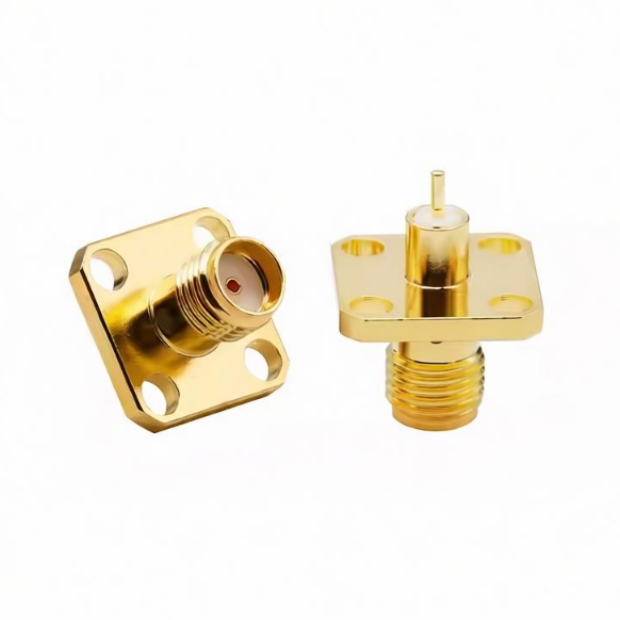

本产品为德索（DOSIN）针对面板固定安装场景推出的 SMA型四孔法兰母头射频连接器，官方标准型号：SMA-KFD1012。该产品专为需要在设备机箱、仪器面板或屏蔽壳体上提供高稳定性SMA接口且对安装牢固度有严苛要求的场景而设计，是通信设备、测试仪器及工业电子系统中不可或缺的面板级射频互连组件。

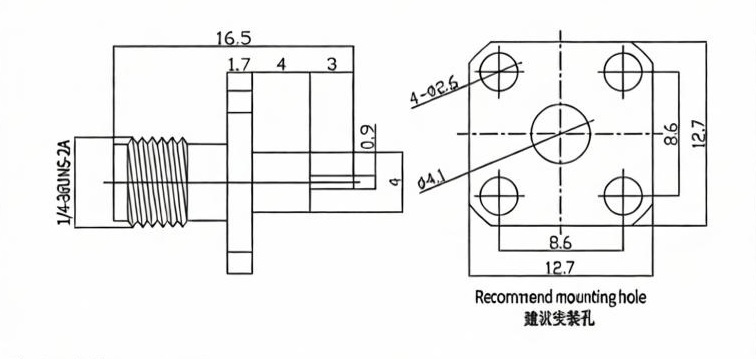

该连接器采用 SMA母头（内孔） 接口形态，通过标准 1/4-36UNS-2A 英制螺纹与 四孔法兰盘（4-Φ2.6）实现与机壳面板的 四点牢固固定——相较于传统两孔法兰，四孔设计在振动、冲击等恶劣工况下具有 更高的抗松动性与对位精度，尤其适用于大尺寸线缆连接或频繁插拔场景。其 直型垂直安装式 结构设计，配合 焊片式（Solder Tab） 尾部引出，便于与PCB板或内部线缆进行可靠焊接。产品整体结构紧凑（总长仅 16.5mm），安装高度极低，是各类薄型化、小型化设备面板射频接口的理想选择。

二、核心技术参数表

1. 电气性能指标（ELECTRICAL PARAMETER）

以下电气参数严格依据工业级测试标准，确保信号传输的高保真度与稳定性。

2. 机械规格与材质构成（MECHANICAL & MATERIAL）

3. 环境适应性与绿色合规（ENVIRONMENTAL & COMPLIANCE）

三、核心应用领域与行业方案

该款SMA-KFD1012四孔法兰母座凭借其 四孔法兰超强固定、超紧凑结构（总长16.5mm）、全镀金工艺 的优异特性，被广泛应用于以下对安装牢固度与高频性能要求严苛的场景：

• 通信设备机箱面板：在基站设备、直放站、室内分布系统（DAS）的主机面板上，作为外接天线或测试端口的射频输入/输出接口。四孔法兰设计确保连接器在大线缆重力拉扯或频繁插拔下纹丝不动，避免因松动导致的信号断续。

• 仪器仪表前面板：广泛应用于频谱分析仪、信号发生器、网络分析仪等测试仪器的面板接口。四孔固定确保长期使用中面板接口的位置精度，满足高精度测试的重复性与可靠性要求。

• 车载与机载通信设备：在车辆、飞行器等强振动环境中，四孔法兰的固定方式远超两孔法兰的抗松动能力，配合全镀金工艺与宽温域工作范围，提供长期稳定可靠的射频连接。

• 军工与航空航天：在雷达系统、电子对抗设备、卫星通信终端等对可靠性要求极高的场景中，四孔法兰配合SMA接口的宽频段能力，满足MIL-STD-202等军标振动与冲击测试要求。

四、德索连接器（DOSIN）四孔法兰系列品控实力

SMA系列连接器作为一种频带宽、体积小的小型射频同轴连接器，其四孔法兰面板固定型号对法兰定位面的垂直度、四个安装孔的相对位置精度以及焊片与壳体的连接强度有着远高于两孔法兰的要求。四个安装孔中任何一个的位置偏差或垂直度不足，都可能导致面板安装后连接器倾斜、中心针与对接插头对心不准，进而引发驻波比恶化、接触电阻增大与插拔寿命缩短。尤其在6GHz频段，微米级的同轴度偏差即可产生可测的信号反射。

德索连接器（DOSIN）依托 超过20000平米 的精密制造车间与 超过20年 的射频连接器研发经验，针对SMA-KFD1012型号全线采用高精度数控车削一体化加工工艺。我们对法兰定位面与壳体中心轴的垂直度、四孔法兰的孔位精度实施严格的 三次元检测管控，确保每一枚连接器的法兰安装面与中心轴垂直度偏差控制在微米级范围内，面板安装后连接器与对接插头始终保持精准对心。通过对 PTFE绝缘介质 进行精密成型与定位，确保高频信号在连接器内部从DC至6GHz全频段内的平滑过渡与低损耗传输。

作为全面通过 ISO9001 质量管理体系认证的源头实力大厂，德索坚持采用 高纯度磷铜与黄铜棒料 与优质镀金工艺。出厂的每一枚连接器，其内导体与外导体均采用 全镀金 工艺，确保在经历 500次 以上的插拔循环与恶劣环境盐雾测试后，仍具备极低的接触电阻与稳定的弹性接触力。产品 100% 满足RoHS环保要求，是各大通信设备商、仪器仪表厂及军工院所大批量采购的可靠源头货源。

五、技术交流与工程选型快问

在四孔法兰面板连接器的安装中，法兰四个安装孔的孔位精度及对侧两个孔的平行度直接影响连接器的安装垂直度与对心精度。相较于两孔法兰，四孔法兰虽然固定更牢固，但对面板开孔加工精度的要求也更高——任何孔径偏差或位置偏移都可能导致安装后连接器受力不均、壳体变形甚至螺纹卡死。德索（DOSIN）通过提供 精确的推荐安装孔尺寸图 与 严格的出厂四孔位置度检测，正是为了解决“四孔安装对位不准导致壳体受力变形、长期使用后松动、高频性能恶化”这一面板安装场景的普遍痛点。

如需获取本系列SMA连接器的详细 机械尺寸CAD图纸、面板开孔推荐规范、矢量网络分析仪（VNA）实测6GHz驻波曲线报告，或需要申请 工厂批发询价 与 免费样品评估，欢迎在下方留言，或直接联系德索的在线客服。我们的高频射频技术支持团队将在第一时间为您提供全面的选型配合。
