德索SMA-KYHD27母座19mm加长螺纹面板安装50Ω射频同轴连接器DC-18G厂商

一、产品概述

本产品为德索（DOSIN）针对厚壁机箱面板穿透安装与高频信号传输场景推出的 SMA型母头加长螺纹面板固定射频连接器，官方标准型号：SMA-KYHD27。该产品专为需要在厚壁机箱、重型设备面板或双层屏蔽壳体上实现 DC ~ 18GHz 超宽频段射频信号低损耗穿透传输的场景而设计，是通信基站、测试仪器、军工电子及微波设备中实现高可靠性面板级互连的专业之选。

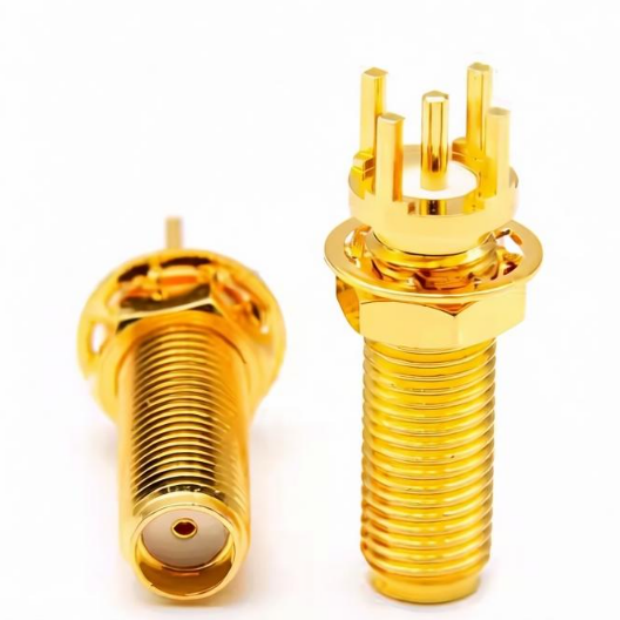

该连接器采用 SMA母头（内孔） 接口形态，通过标准 1/4-36UNS-2A 英制螺纹与 法兰盘 实现与机壳面板的牢固固定。其最显著的特征是 19.1mm加长螺纹设计——相较于常规SMA面板安装连接器（螺纹长度通常为5-8mm），本产品螺纹长度延长至 19.1mm，专为穿透 厚壁机箱、双层屏蔽壳体或带隔热层的设备面板 而优化，确保在厚重面板上仍能实现稳固安装与可靠接地。其 直型垂直安装式 结构设计，配合 焊片式 尾部引出，便于与内部线缆进行可靠焊接。产品配有 SW8 扳手平台，方便安装与拆卸时的受力操作。产品总长 24.8mm，内导体采用 铍铜镀金，外导体采用 黄铜镀金，全镀金工艺处理确保了优异的导电性与耐腐蚀性，频率覆盖 DC ~ 18GHz，是各类厚壁面板高频互连的理想选择。

二、核心技术参数表

1. 电气性能指标（ELECTRICAL PARAMETER）

以下电气参数严格依据工业级测试标准，确保信号传输的高保真度与稳定性。

2. 机械规格与材质构成（MECHANICAL & MATERIAL）

3. 环境适应性与绿色合规（ENVIRONMENTAL & COMPLIANCE）

三、核心应用领域与行业方案

该款SMA-KYHD27加长螺纹面板母座凭借其 19.1mm加长螺纹穿透厚壁、18GHz超宽频段覆盖、全镀金工艺 的优异特性，被广泛应用于以下对面板厚度与高频性能有特殊要求的场景：

• 厚壁机箱与重型设备：在大型通信机柜、电力控制柜、军工设备机箱等面板厚度超过常规值（>5mm）的场景中，19.1mm加长螺纹确保连接器能够穿透厚壁面板并实现稳固安装与可靠接地，避免因螺纹长度不足导致的安装不牢或接地不良。

• 双层屏蔽与隔热壳体：在需要双层屏蔽或带有隔热层的特殊设备壳体中，加长螺纹设计可穿透多层结构，确保内导体信号通路与外导体屏蔽层的完整连续性。

• 卫星通信与高频射频测试：支持DC至18GHz频率范围，是卫星导航接收机、微波链路设备及高频测试系统中的理想射频接口方案。

• 军工与航空航天：在机载、舰载及地面车载电子设备中，加长螺纹配合法兰盘固定提供优异的抗振动、抗冲击能力，满足MIL-STD-202等军标环境测试要求。

• 5G毫米波与微波传输设备：在5G回传设备、E-band微波传输系统等高频场景中，提供稳定可靠的面板级射频互连方案。

四、德索连接器（DOSIN）加长螺纹面板系列品控实力

SMA系列连接器作为一种频带宽、体积小的小型射频同轴连接器，其加长螺纹面板固定型号对加工精度与结构强度有着高于常规型号的技术要求。螺纹长度延长至19.1mm后，对螺纹的同轴度、螺距精度及表面光洁度提出了更为严苛的挑战——任何微小的螺纹偏差在加长行程中都会被放大，可能导致安装困难、螺纹卡死或安装后连接器倾斜。

此外，法兰定位面与壳体中心轴的垂直度偏差在加长螺纹结构中对安装精度的影响更为显著——面板安装后连接器与对接插头的对心精度直接关系到高频信号传输质量。尤其在18GHz微波段，微米级的同轴度偏差即可产生显著的信号反射。

德索连接器（DOSIN）成立于2005年，专业从事通讯行业连接器与线束的研发与制造。依托 超过20000平米 的精密制造车间与 超过20年 的射频连接器研发经验，针对SMA-KYHD27型号全线采用高精度数控车削一体化加工工艺。我们对19.1mm加长螺纹的螺距精度、同轴度及法兰定位面垂直度实施严格的 多维度检测管控，确保每一枚连接器在厚壁面板安装后仍能保持精准对心。外壳与触点采用 精密镀金工艺，抗氧化耐磨损，保障长久插拔寿命。标准50Ω阻抗匹配能有效减少信号反射并确保高效率传输。通过对 PTFE绝缘介质 进行精密成型与定位，确保高频信号在连接器内部从DC至18GHz全频段内的平滑过渡与低损耗传输。

作为全面通过 ISO9001 国际质量管理体系认证的源头实力大厂，德索出厂的每一枚连接器均 100% 满足RoHS、UL、REACH等国际环保与安全标准。产品采用 高纯度铍铜与黄铜棒料 与优质镀金工艺，确保在经历 500次 以上的插拔循环与恶劣环境盐雾测试后，仍具备极低的接触电阻与稳定的弹性接触力。德索坚持厂家直供模式，全面协助通信集成商、军工院所、RF实验室及设备线束加工厂消除高频信号衰减，实现大批量、高一致性、快速批发的厂家高效交付。

五、技术交流与工程选型快问

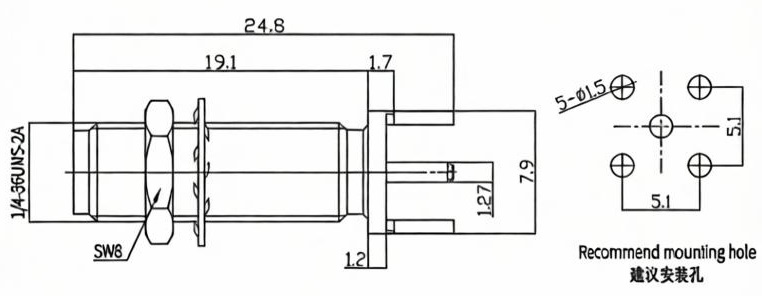

在厚壁机箱面板连接器的安装中，常规螺纹长度（5-8mm）的连接器在面对厚度超过8mm的机箱面板时往往力不从心——螺纹长度不足导致无法穿透面板、螺母无法锁紧，或勉强安装后接地不良、信号泄漏严重。SMA-KYHD27通过 19.1mm加长螺纹设计，专门解决这一行业痛点：能够穿透 厚度达19mm的厚壁面板，确保连接器在重型机箱、双层屏蔽壳体或带隔热层的特殊设备上实现稳固安装与完整接地。此外，加长螺纹对安装扭矩的控制要求更高——扭矩过大可能损伤螺纹，扭矩不足则可能导致松动。德索（DOSIN）通过提供 精确的推荐安装孔尺寸图 与 安装扭矩推荐规范，正是为了解决“常规螺纹无法穿透厚壁面板、加长螺纹安装对心不准、高频接地不良”这一特殊面板安装场景的普遍痛点。

如需获取本系列SMA连接器的详细 机械尺寸CAD图纸、面板开孔推荐规范、矢量网络分析仪（VNA）实测18GHz驻波曲线报告，或需要申请 工厂批发询价 与 免费样品评估，欢迎在下方留言，或直接联系德索的在线客服。我们的高频射频技术支持团队将在第一时间为您提供全面的选型配合。
