一、产品概述

德索（DOSIN）SMA-C-KF-1.5-2K射频连接器主要应用于通信模块、测试设备及射频组件等场景，通过SMA母头接口与二孔法兰面板固定结构设计，实现设备面板间的射频信号稳定传输。

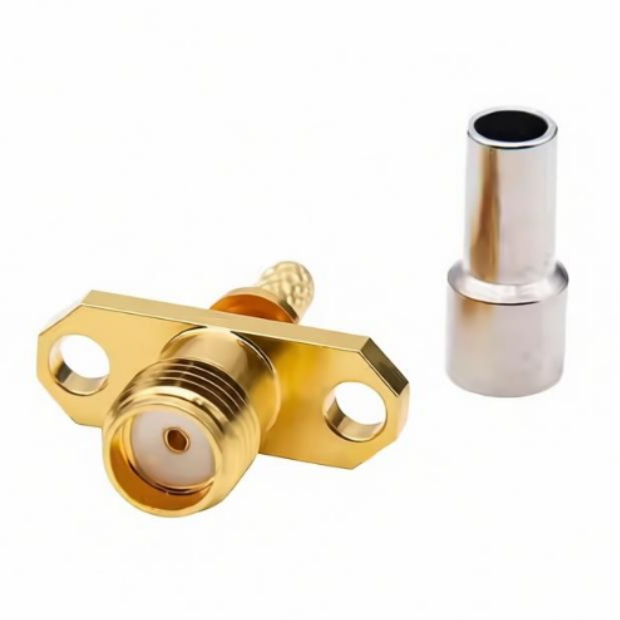

该连接器采用SMA母头接口形式，为标准SMA极性，通过二孔法兰锁紧方式固定于安装面板之上，属于直式安装结构。端接方式根据适配线缆类型选择焊接或压接方案。内导体采用磷铜镀金，外导体采用黄铜镀金，绝缘体采用聚四氟乙烯（PTFE），保证信号传输的稳定可靠。适配RG316及RG174等常用柔性同轴线缆，二孔法兰结构在保证安装可靠性的同时占用更小的面板空间。

二、核心技术参数表

1. 电气性能指标

注：VSWR参数以具体批次测试报告为准。

2. 机械规格与材质构成

3. 环境适应性与合规

三、核心应用领域与行业方案

• 通信设备：用于基站、直放站、室内分布系统内部射频模块之间的互连，SMA接口与50Ω特性阻抗适配主流通信模块，二孔法兰结构适用于安装空间有限的面板场景。

• 测试仪器：适用于频谱分析仪、信号发生器、功率计等测试设备的端口连接及面板安装，DC-3GHz频率范围覆盖常用测试频段。

• 射频组件：用于衰减器、负载、功分器等无源组件的输入输出端口，法兰固定结构确保组件级联时的机械稳定性。

• 工业设备：用于工业射频识别（RFID）、无线数传模块等工业场景的信号传输，宽温度范围（-45° ~ +125°）适应工业现场环境。

四、德索连接器（DOSIN）品控实力

1. 产品制造难点

该SMA-C-KF-1.5-2K采用二孔法兰安装结构，对法兰孔位的定位精度、法兰平面度以及与连接器中心轴线的垂直度均有较高要求。二孔法兰相比四孔法兰安装孔位更少，安装后的定位精度对孔位加工误差更为敏感。法兰孔位偏差会导致安装后连接器中心导体与配接连接器不同轴，进而影响VSWR性能甚至造成插拔损伤。此外，法兰安装面的平面度也影响安装后的可靠性。

2. 德索制造能力

德索（DOSIN）依托超过20000平米的精密制造车间与超过20年的射频连接器研发制造经验，采用高精度加工设备和完善检测流程，对产品结构尺寸、装配过程及性能表现进行管控。

3. 材料与质量管理

产品根据应用需求选择相应材料与表面处理方式，并按照质量管理要求进行生产检测。内导体采用磷铜镀金工艺确保低接触电阻与良好弹性性能，外导体采用黄铜镀金工艺提供优异的导电与耐腐蚀性能，绝缘体采用聚四氟乙烯（PTFE），保证高频下稳定的介电性能。

4. 环保要求

产品材料及生产过程符合RoHS、REACH等相关环保规范要求。

五、技术交流与工程选型快问

问：二孔法兰与四孔法兰安装结构有何区别？如何选型？

答：二孔法兰（如该型号）与四孔法兰（如SMA-JFD系列）的主要区别在于安装孔位数量和分布。二孔法兰占用面板空间更小，适用于安装空间有限或只需两点固定的场景；四孔法兰提供更高的安装稳定性和抗振性能，适用于大尺寸面板或振动较大的环境。选型时可根据面板可用空间、机械强度要求及安装便捷性综合考量。

问：法兰安装时对面板开孔有何要求？

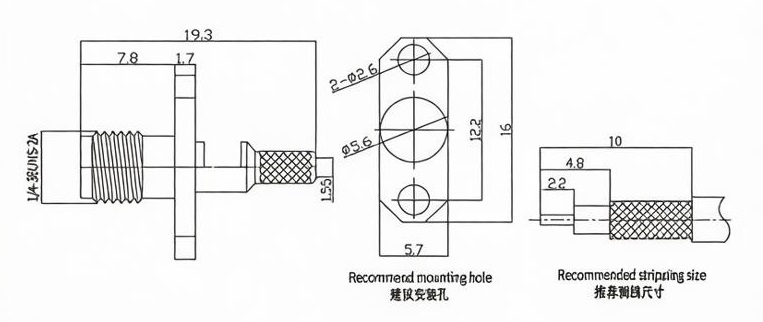

答：建议按照规格书中推荐的安装孔尺寸（14-36UNS-2A）进行加工，安装孔位置度公差建议控制在±0.1mm以内，以保证两个安装孔与连接器法兰孔良好对位。安装螺钉需按推荐扭矩锁紧，避免扭矩过大导致法兰变形。德索可提供对应CAD安装图纸供客户参考。

问：磷铜内导体相比黄铜内导体有何特点？

答：磷铜材料具有较好的弹性性能和抗疲劳强度，作为内导体接触件时，可在500次插拔寿命内保持稳定的接触压力，有效降低接触电阻的漂移，保证反复插拔后射频性能的一致性。

---

如需样品测试、CAD安装图纸或技术选型支持，请联系德索（DOSIN）工程技术部门。
