一、产品概述

德索（DOSIN）RPSMA-C-K-1.5-1射频连接器主要应用于无线通信模块、物联网终端设备及便携式测试仪器等场景，通过RP-SMA反极性接口与开天窗结构设计，实现设备间射频信号的可靠连接。

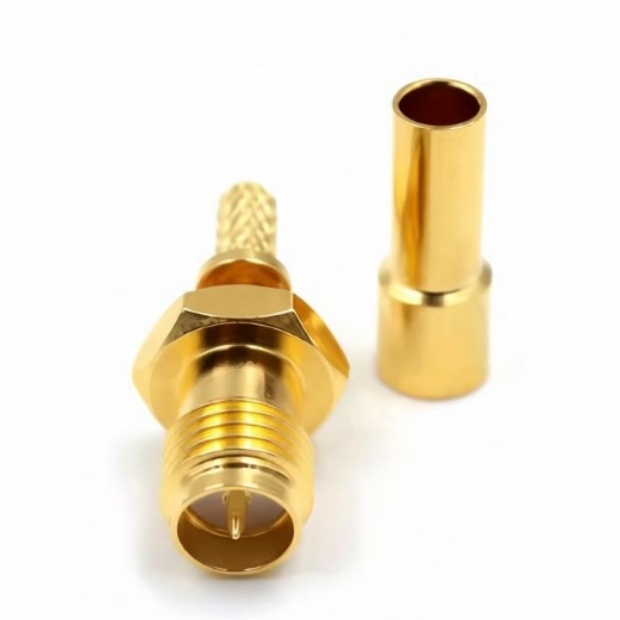

该连接器采用RP-SMA反极性接口形式，为直式结构，通过插拔配合实现连接，无面板固定结构。端接方式根据适配线缆类型选择焊接或压接方案。主体材料为黄铜镀金，内导体同样采用黄铜镀金，绝缘体采用聚四氟乙烯（PTFE），保证信号传输的稳定可靠。适配RG316及RG174等常用柔性同轴线缆。

二、核心技术参数表

1. 电气性能指标

注：VSWR参数以具体批次测试报告为准。

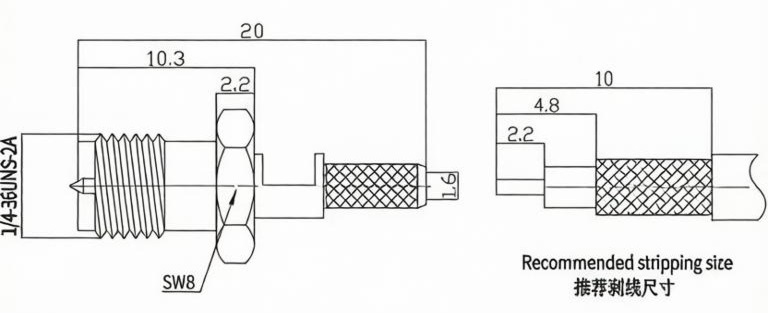

2. 机械规格与材质构成

3. 环境适应性与合规

三、核心应用领域与行业方案

• 无线通信模块：用于Wi-Fi模块、蓝牙模块、ZigBee模块等短距离无线通信设备的天线端口连接，RP-SMA反极性接口具有防误插特性，适用于需区分标准SMA与反极性接口的场景。

• 物联网设备：用于智能电表、传感器节点、工业数据采集终端等物联网设备的外置天线连接，开天窗结构便于小尺寸线缆的现场焊接装配。

• 便携式测试仪器：适用于手持式频谱仪、信号源、功率检测仪等便携测试设备的射频端口，直式结构占用空间小，适合紧凑型设备内部布线。

• 安防监控设备：用于无线摄像头、无线网桥等安防产品的射频信号传输，宽温度范围（-45° ~ +125°）适应户外安装环境。

四、德索连接器（DOSIN）品控实力

1. 产品制造难点

该RPSMA-C-K-1.5-1采用开天窗结构设计，在连接器侧面设置焊接操作窗口，可有效解决RG316、RG174等细径线缆安装过程中焊接空间不足、焊点状态不可视等操作难题。制造环节中，天窗开孔位置精度、焊接区域的镀层附着力以及壳体与绝缘体的同轴度是质量管控的关键点。此外，RP-SMA反极性结构要求内导体与外导体螺纹的极性配合准确，制造中需严格区分标准SMA与反极性的工装夹具。

2. 德索制造能力

德索（DOSIN）依托超过20000平米的精密制造车间与超过20年的射频连接器研发制造经验，采用高精度加工设备和完善检测流程，对产品结构尺寸、装配过程及性能表现进行管控。

3. 材料与质量管理

产品根据应用需求选择相应材料与表面处理方式，并按照质量管理要求进行生产检测。内外导体均采用黄铜镀金工艺，确保低接触电阻与良好耐腐蚀性能，绝缘体采用聚四氟乙烯（PTFE），保证高频下稳定的介电性能。

4. 环保要求

产品材料及生产过程符合RoHS、REACH等相关环保规范要求。

五、技术交流与工程选型快问

问：RP-SMA反极性连接器与标准SMA连接器能否互相对插使用？

答：不能直接混用。标准SMA接口为外螺纹配内孔（母头）或内螺纹配内针（公头），而RP-SMA反极性接口为外螺纹配内针（公头）或内螺纹配内孔（母头），两者内外螺纹及中心触点结构不同。强行对插可能导致连接器损坏或无法正常锁紧。选型时需确认配接设备的天线或模块接口类型是标准SMA还是RP-SMA。

问：开天窗结构在实际焊接操作中有哪些具体优势？

答：开天窗结构在连接器壳体侧面设置了操作窗口，焊接时操作人员可直接观察线缆内导体与中心接触件的焊接状态，有效避免虚焊、焊锡量不足或焊锡溢出造成短路等问题。对于RG316、RG174等线径较细（约2.5mm）的电缆，该结构显著降低了焊接难度，提高了装配效率和一次良率。

问：该型号与带螺母固定结构的RP-SMA开天窗连接器有何区别？

答：RPSMA-C-K-1.5-1为直式插拔结构，无面板固定螺母，适用于线缆与设备端口之间的直接连接，安装空间要求较小；带螺母固定型号（如RPSMA-C-KY系列）则适用于需穿过面板安装的场景，具有更高的机械固定强度。选型时请根据实际安装方式选择对应结构。

---

如需样品测试或技术选型支持，请联系德索（DOSIN）工程技术部门。
