德索SMA-C-KY-3-1开天窗带螺母固定射频连接器适用50-3线源头工厂
一、产品概述
德索（DOSIN）SMA-C-KY-3-1射频连接器主要应用于通信模块、测试设备及射频前端组件之间的信号连接，通过带螺母面板固定与开天窗结构设计，实现设备间射频信号的稳定传输。

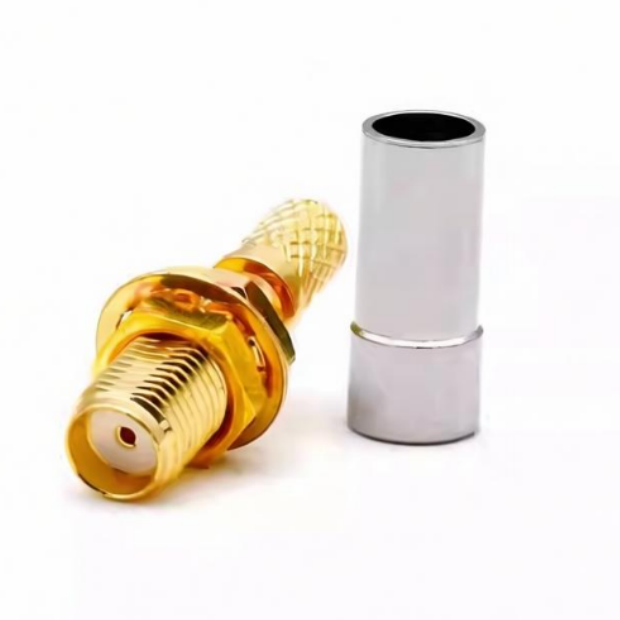

该连接器采用SMA母头接口形式，为标准SMA极性，通过螺母锁紧方式固定于面板之上，属于直式安装结构。端接方式为焊接型，适配SYV50-3及RG58/U同轴线缆。产品主体材料为黄铜镀金，内导体采用磷铜镀金，绝缘体采用聚四氟乙烯（PTFE），保证信号传输的稳定可靠。
二、核心技术参数表
1. 电气性能指标
| 参数 | 数据 |
|---|---|
| 阻抗 | 50Ω |
| 频率范围 | DC-3GHz |
| 介质耐压 | 1000Vrms |
| 内导体接触电阻 | ≤3mΩ |
| 外导体接触电阻 | ≤2mΩ |
| 绝缘电阻 | ≥5000MΩ |
注：VSWR参数以具体批次测试报告为准。
2. 机械规格与材质构成
| 参数 | 数据 |
|---|---|
| 接口类型 | SMA母头 |
| 安装方式 | 带螺母面板固定 |
| 端接方式 | 焊接 |
| 适配电缆 | SYV50-3，RG58/U |
| 安装孔规格 | 14-36UNS-2A |
| 主体材料 | 黄铜镀金 |
| 内导体材料 | 磷铜镀金 |
| 绝缘体材料 | 聚四氟乙烯（PTFE） |
| 耐久性 | 500次 |
3. 环境适应性与合规
| 参数 | 数据 |
|---|---|
| 温度范围 | -45° ~ +125° |
| 环保标准 | 符合RoHS、REACH规范要求 |
| 特殊结构 | 开天窗结构，便于焊接操作 |
三、核心应用领域与行业方案
-
通信设备：用于基站、直放站、室内分布系统内部射频模块之间的互连，SMA接口与50Ω特性阻抗适配主流通信模块。
-
测试仪器：适用于频谱分析仪、信号发生器、功率计等测试设备的端口连接，DC-3GHz频率范围覆盖常用测试频段。
-
射频组件：用于衰减器、负载、功分器等无源组件的输入输出端口，开天窗结构便于组件内部线缆焊接装配。
-
工业设备：用于工业射频识别（RFID）、无线数传模块等工业场景的信号传输，宽温度范围（-45° ~ +125°）适应工业现场环境。
四、德索连接器（DOSIN）品控实力
1. 产品制造难点
该型号SMA-C-KY-3-1采用开天窗结构设计，在侧面设置焊接操作窗口，可有效解决小尺寸线缆安装过程中焊接空间不足、操作不便等问题。制造环节中，天窗开孔位置精度、焊接区域的镀层附着力以及螺母面板固定的同轴度是质量管控的关键点。带螺母固定结构要求面板安装孔径与连接器外壳配合准确，以保证安装后连接器中心导体与配对接器保持良好同轴。
2. 德索制造能力
德索（DOSIN）依托超过20000平米的精密制造车间与超过20年的射频连接器研发制造经验，采用高精度加工设备和完善检测流程，对产品结构尺寸、装配过程及性能表现进行管控。
3. 材料与质量管理
产品根据应用需求选择相应材料与表面处理方式，并按照质量管理要求进行生产检测。内导体采用磷铜镀金工艺，外导体为黄铜镀金，确保接触电阻与耐腐蚀性能满足设计要求。
4. 环保要求
产品材料及生产过程符合RoHS、REACH等相关环保规范要求。
五、技术交流与工程选型快问
问：开天窗结构在实际装配中有哪些便利？
答：开天窗结构在连接器侧面设置了操作窗口，焊接时操作人员可直接观察线缆内导体与中心针的焊接状态，避免虚焊或焊锡过多导致短路。该设计对于SYV50-3、RG58/U等线径的焊接操作尤为实用。
问：带螺母面板固定方式对安装孔有何要求？

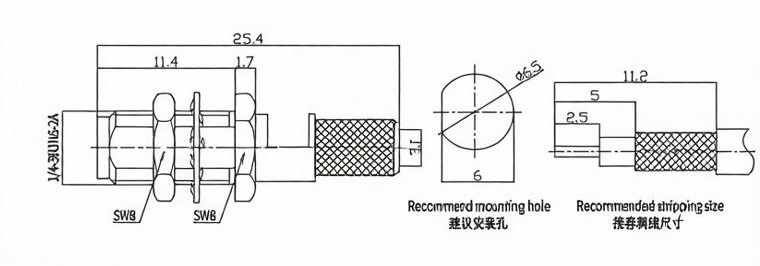

答：建议按照规格书中推荐的安装孔尺寸（14-36UNS-2A）进行开孔，安装孔过大会导致连接器松动、同轴度偏差，影响VSWR性能；安装孔过小则可能造成外壳压伤或安装困难。德索可提供对应CAD安装图纸供客户参考。
问：该型号与标准SMA接口是否完全兼容？
答：SMA-C-KY-3-1采用标准SMA接口形式与极性，可与所有符合SMA标准（IEC 60169-15）的公头连接器配接。配接时需注意扭矩控制，建议使用扭矩扳手，避免过紧损伤内导体。
如需样品测试或技术选型支持，请联系德索（DOSIN）工程技术部门。
