德索SMA-C-K-7 SMA母座 压接式线缆安装 匹配50-7/LMR400粗径线缆6G厂商
一、产品概述

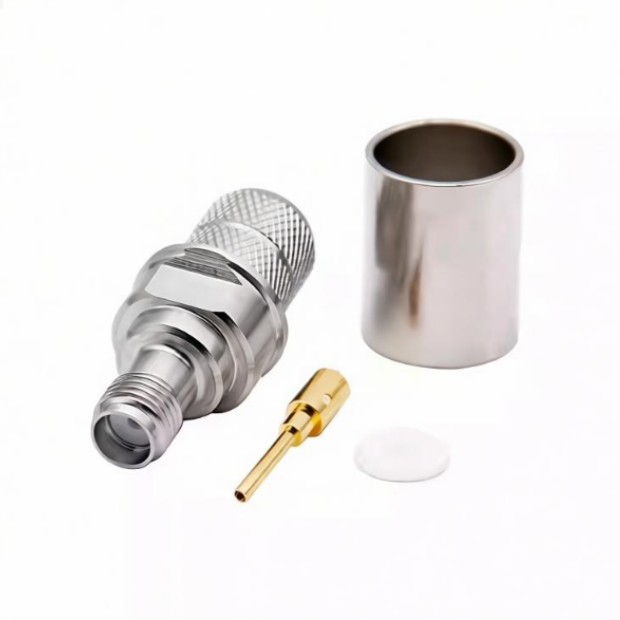

本产品为德索（DOSIN）针对粗径同轴电缆终端连接与线束批量加工场景推出的 SMA型母头压接式射频连接器，官方标准型号：SMA-C-K-7。该产品专为 LMR400、CNT400、50-7DFB 及 SYV50-7 等7毫米级粗径同轴线缆的精密端接而设计，是通信基站、广播电视发射、大型天线馈线系统及工业电子中需要承载大功率信号与低损耗传输的关键互连组件。
该连接器采用 SMA母头（内孔） 接口形态，通过标准 1/4-36UNS-2A 英制螺纹锁紧机构实现与SMA公头的可靠对接——SMA螺纹接合可确保外导体的统一接触，在更高频率环境中尽量减少反射和衰减，同时提供出色的机械强度和耐用性。尾部采用 压接式（Crimp） 端接工艺，适配粗径线缆的外导体编织层结构，确保线缆与连接器之间的机械与电气连接具有极高的抗拉强度与信号稳定性。产品配有 SW10 扳手平台，方便安装与拆卸时的受力操作。产品总长 28.3mm，安装螺纹长度 17.7mm，结构坚固。内导体采用 磷铜镀金，外导体采用 黄铜镀镍，频率覆盖 DC ~ 6GHz，是各类粗径馈线终端连接与大批量线束加工的优选方案。
| 项目 | 规格详情 |
|---|---|
| 产品型号 | SMA-C-K-7 |
| 接口形态 | SMA母头（内孔），1/4-36UNS-2A螺纹锁紧 |
| 适用电缆 | LMR400 / CNT400 / 50-7DFB / SYV50-7 |
| 端接方式 | 压接式（Crimp） |
二、核心技术参数表
1. 电气性能指标（ELECTRICAL PARAMETER）
以下电气参数严格依据工业级测试标准，确保信号传输的高保真度与稳定性。
| 射频物理特性项目 | 工业级技术指标 / 测试条件 |
|---|---|
| 标准特性阻抗 | 50Ω（精准阻抗匹配，有效减少信号反射） |
| 工作频率范围 | DC ~ 6GHz（覆盖Wi-Fi 6/6E、5G Sub-6GHz、测试测量等主流高频段） |
| 电压驻波比（VSWR） | ≤ 1.25（全频段内回波损耗控制优良） |
| 介质耐压 | 1000V rms（海平面状态） |
| 内导体接触电阻 | ≤ 3mΩ（极低的信号传导损耗） |
| 外导体接触电阻 | ≤ 2mΩ |
| 绝缘电阻 | ≥ 5000MΩ（高频绝缘性能优异） |
2. 机械规格与材质构成（MECHANICAL & MATERIAL）
| 项目 | 规格详情 |
|---|---|
| 接口界面 | SMA母头（内孔），标准1/4-36UNS-2A英制螺纹锁紧 |
| 适用电缆 | LMR400 / CNT400 / 50-7DFB / SYV50-7（7毫米级粗径同轴电缆） |
| 端接方式 | 压接式（Crimp） ，适配线缆外导体编织层 |
| 结构样式 | 直型一体化同轴结构 |

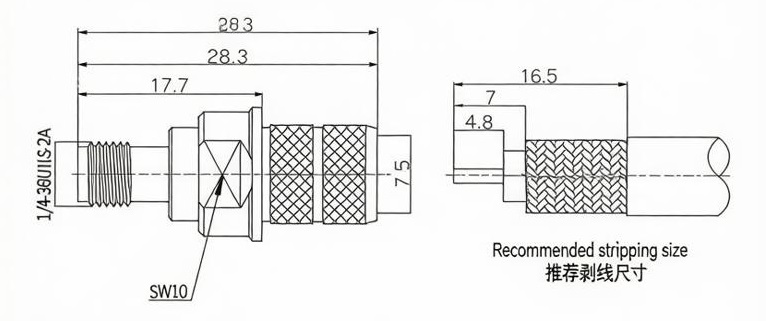

| 安装螺纹长度 | 17.7mm |
| 整体总长 | 28.3mm |
| 扳手平台 | SW10，方便安装与拆卸 |
| 推荐剥线尺寸 | 严格按照图示剥线尺寸作业，确保压接可靠性 |
| 内导体材质 | 磷铜，表面镀金工艺（高弹性、耐磨损） |
| 外导体材质 | 黄铜，表面镀镍工艺（抗腐蚀、抗氧化） |
| 绝缘介质 | 聚四氟乙烯（PTFE） ，高频介电性能稳定 |
| 机械耐久性 | ≥ 500次规范插拔与螺纹旋合循环 |
3. 环境适应性与绿色合规（ENVIRONMENTAL & COMPLIANCE）
| 项目 | 技术指标 |
|---|---|
| 工作温度范围 | -45℃ ~ +125℃（宽温域设计，适应户外与工业环境） |
| 绿色合规标准 | 100% 符合 RoHS、UL、REACH 等国际环保与安全标准 |
| 质量体系 | 通过 ISO9001 国际质量管理体系认证 |
三、核心应用领域与行业方案
该款SMA-C-K-7压接式母座凭借其 压接高效适合批量加工、适配粗径线缆、6GHz宽频段覆盖 的优异特性，被广泛应用于以下对大功率传输与线束加工效率有要求的场景：
-
通信基站与室内分布系统（DAS） ：在4G/5G宏基站、室分系统的主馈线链路中，用于LMR400/SYV50-7等粗径馈线的终端连接。压接式结构配合自动化压接设备可大幅提升大批量线束加工的生产效率与品质一致性。SMA螺纹锁紧方式相比BNC卡口式在高频段具有更优异的稳定性。
-
广播电视发射设备：在广电发射机、微波传输设备中，适配50-7等常用粗径电缆，满足大功率信号的长距离低损耗传输需求。
-
大型天线馈线系统：在短波/超短波通信天线、业余无线电（HAM）基站的天线馈线链路中，SMA母头接口提供标准化的天线端口连接方案。1/4-36螺纹紧固可靠且抗震性强，能有效防止在复杂环境中松动。
-
工业与电力通信：在工业控制机柜、电力载波通信终端等设备中，作为设备内部高频互连组件，承受长期使用中的振动与插拔考验。
四、德索连接器（DOSIN）粗径线缆压接系列品控实力
SMA系列连接器与LMR400/CNT400等粗径同轴电缆的压接配合，对剥线尺寸精度与压接模具精度有着远高于细径线缆的要求。粗径线缆的外导体编织层线径粗、密度高，自重较大——压接高度偏差过大或外导体翻边不均匀，均可能导致接触电阻增大、屏蔽效能下降，进而引发信号泄漏与驻波恶化。尤其在6GHz频段，微小的压接缺陷即可造成可测的性能劣化。
德索连接器（DOSIN）成立于2005年，专注于射频同轴连接器和射频线材的研发与制造。公司拥有 超过20000平米 的精密制造车间与 超过20年 的射频连接器研发经验。针对SMA-C-K-7型号全线采用高精度数控车削一体化加工工艺。我们对内导体同轴度、压接端口内孔尺寸及绝缘介质定位精度实施严格的检测管控，确保连接器与粗径线缆压接后始终保持精准对心。外壳与触点采用 精密镀金/镀镍工艺，抗氧化耐磨损，保障长久插拔寿命。标准50Ω阻抗匹配能有效减少信号反射并确保高效率传输。通过对 PTFE绝缘介质 进行精密成型与定位，确保高频信号在连接器内部从DC至6GHz全频段内的平滑过渡与低损耗传输。
作为全面通过 ISO9001 国际质量管理体系认证的源头实力大厂，德索出厂的每一枚连接器均 100% 满足RoHS、UL、REACH等国际环保与安全标准。产品采用 高纯度磷铜与黄铜棒料 及优质电镀工艺，确保在经历 500次 以上的插拔循环与恶劣环境盐雾测试后，仍具备极低的接触电阻与稳定的弹性接触力。同时，我们对压接部位的尺寸一致性实施批次全检，确保大批量采购时每一枚连接器的压接性能高度一致。德索坚持厂家直供模式，产品广泛应用于通信、广播电视、汽车、医疗、航空、军工等多个领域，全面协助通信集成商、RF实验室及设备线束加工厂消除高频信号衰减，实现大批量、高一致性、快速批发的厂家高效交付。
五、技术交流与工程选型快问
在粗径线缆的压接加工中，剥线尺寸偏差或压接模具选型不当，常导致内导体压接后缩针或外导体编织层压接不充分，引发信号衰减增大与接触不良。尤其对于LMR400这类发泡绝缘层线缆，剥线时若损伤绝缘层或内导体，将直接影响阻抗匹配与驻波比。德索（DOSIN）通过提供 精确的推荐剥线尺寸图 与 压接工艺规范指导书（含压接模具选型与压接高度参数），正是为了解决“粗径线缆压接工艺难把控、发泡绝缘层易损伤、批次一致性差”这一线束加工行业的普遍痛点。
如需获取本系列SMA连接器的详细 机械尺寸CAD图纸、矢量网络分析仪（VNA）实测6GHz驻波曲线报告、压接工艺规范指导书，或需要申请 工厂批发询价 与 免费样品评估，欢迎在下方留言，或直接联系德索的在线客服。我们的高频射频技术支持团队将在第一时间为您提供全面的选型配合。
