德索SMA-KYB1 SMA母头穿墙固定射频连接器 匹配047线缆18G源头工厂
一、产品概述

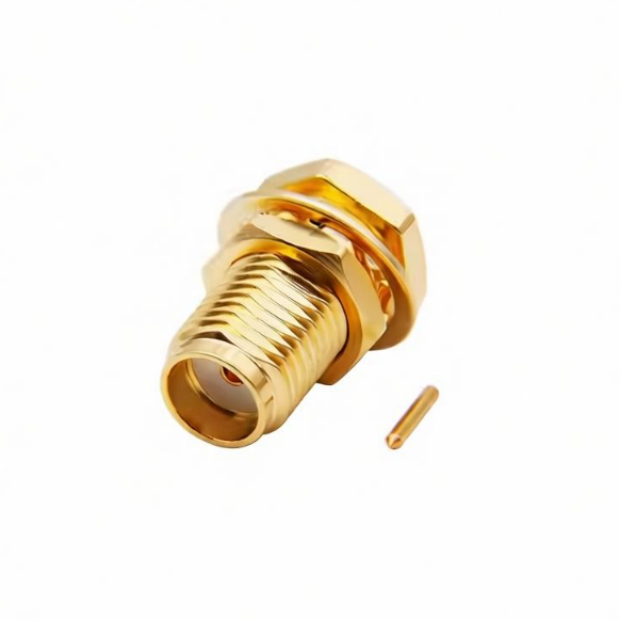

本产品为德索（DOSIN）针对超细同轴电缆穿墙安装与面板固定场景推出的 SMA型母头穿墙固定射频连接器，官方标准型号：SMA-KYB1。该产品专为 KTG-047 与 KTR-047 等047规格超细同轴电缆的精密端接而设计，是5G通信模块、便携式测试仪器、无人机及航空航天电子中需要 DC ~ 18GHz 超宽频段低损耗传输与高可靠性面板固定的关键互连组件。
该连接器采用 SMA母头（内孔） 接口形态，通过标准 1/4-36UNS-2A 英制螺纹与 法兰盘+螺母后置锁紧 实现与机壳面板的牢固固定。其 穿墙式安装结构 配合螺母后置锁紧设计，可实现面板安装后的稳固固定，适用于各类户外机箱与室内设备的穿墙转接场景。尾部采用 压接式（Crimp） 端接工艺，适配047规格超细线缆的外导体结构，确保线缆与连接器之间的机械与电气连接具有极高的抗拉强度与信号稳定性。产品壳体配有 SW8 扳手平台，方便安装与拆卸时的受力操作。
德索针对047细线的特殊结构，在连接器内部做了 多级阻抗过渡设计——从047细线的细内导体逐渐过渡到SMA标准尺寸，每一级的介质和内导体尺寸都经过计算优化，最大限度减小阻抗突变。内导体采用 铍铜镀金，外导体采用 黄铜镀金，全镀金工艺处理确保了优异的导电性与耐腐蚀性。产品结构超紧凑（总长仅 15.5mm），频率覆盖 DC ~ 18GHz，是超细线缆面板级高频互连的理想选择。
| 项目 | 规格详情 |
|---|---|
| 产品型号 | SMA-KYB1 |
| 接口形态 | SMA母头（内孔），1/4-36UNS-2A螺纹锁紧 |
| 适用电缆 | KTG-047 / KTR-047（047规格超细同轴电缆） |
| 端接方式 | 压接式（Crimp） |
| 安装方式 | 穿墙式法兰+螺母后置锁紧 |
二、核心技术参数表
1. 电气性能指标（ELECTRICAL PARAMETER）
以下电气参数严格依据工业级测试标准，确保信号传输的高保真度与稳定性。
| 射频物理特性项目 | 工业级技术指标 / 测试条件 |
|---|---|
| 标准特性阻抗 | 50Ω（精准阻抗匹配，有效减少信号反射） |
| 工作频率范围 | DC ~ 18GHz（覆盖卫星通信、5G毫米波、微波测试等超宽频段） |
| 电压驻波比（VSWR） | ≤ 1.35（全频段内回波损耗控制优良） |
| 介质耐压 | 1000V rms（海平面状态） |
| 内导体接触电阻 | ≤ 3mΩ（极低的信号传导损耗） |
| 外导体接触电阻 | ≤ 2mΩ |
| 绝缘电阻 | ≥ 5000MΩ（高频绝缘性能优异） |
2. 机械规格与材质构成（MECHANICAL & MATERIAL）
| 项目 | 规格详情 |
|---|---|
| 接口界面 | SMA母头（内孔），标准1/4-36UNS-2A英制螺纹锁紧 |
| 适用电缆 | KTG-047 / KTR-047（047规格超细同轴电缆） |
| 端接方式 | 压接式（Crimp） |
| 安装方式 | 穿墙式法兰+螺母后置锁紧 |

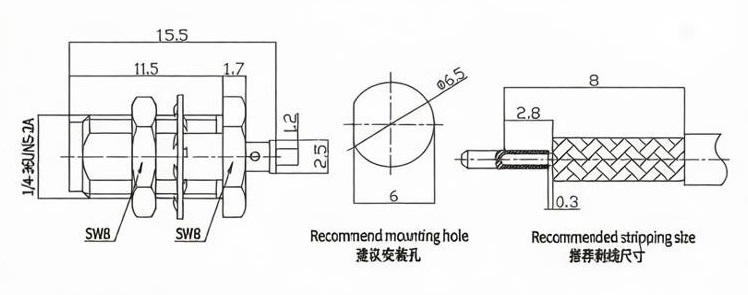

| 安装螺纹长度 | 11.5mm |
| 整体总长 | 15.5mm（超紧凑设计） |
| 扳手平台 | SW8，方便螺母锁紧与拆卸 |
| 推荐安装孔 | 严格按照图示孔径尺寸开孔，确保安装同轴度 |
| 推荐剥线尺寸 | 严格按照图示剥线尺寸作业，确保压接可靠性 |
| 内导体材质 | 铍铜，表面镀金工艺（高弹性、耐疲劳、耐磨损） |
| 外导体材质 | 黄铜，表面镀金工艺（高导电率、抗氧化） |
| 绝缘介质 | 聚四氟乙烯（PTFE） ，高频介电性能稳定 |
| 机械耐久性 | ≥ 500次规范插拔与螺纹旋合循环 |
3. 环境适应性与绿色合规（ENVIRONMENTAL & COMPLIANCE）
| 项目 | 技术指标 |
|---|---|
| 工作温度范围 | -45℃ ~ +125℃（宽温域设计，适应户外与工业环境） |
| 绿色合规标准 | 100% 符合 RoHS、UL、REACH 等国际环保与安全标准 |
| 质量体系 | 通过 ISO9001 国际质量管理体系认证 |
三、核心应用领域与行业方案
该款SMA-KYB1穿墙固定母座凭借其 适配047超细线缆、18GHz超宽频段覆盖、穿墙安装稳固可靠、全镀金工艺 的优异特性，被广泛应用于以下对空间与高频性能要求严苛的场景：
-
卫星通信与高频射频测试：支持DC至18GHz频率范围，是卫星导航接收机、微波链路设备及高频测试系统中的理想射频接口方案。
-
5G通信模块与微基站：在小型化5G CPE、微基站、室内分布系统（DAS）的射频前端中，047超细线缆配合本连接器可实现极小空间内的高频信号可靠传输，穿墙法兰设计确保面板固定稳固。
-
无人机与航空航天：在无人机图传模块、卫星导航接收机等对体积与重量有严苛要求的场景中，047超细线缆有助于减轻整机重量，连接器超小尺寸（总长仅15.5mm）便于沿舱壁布设。
-
便携式测试仪器：应用于手持式频谱分析仪、信号发生器、天馈线测试仪等便携设备，超紧凑结构大幅节省内部空间，满足手持设备的轻薄化需求。
-
紧凑型电路板与便携设备：超小型结构大幅节省空间，是紧凑电路板与便携设备的理想方案。
四、德索连接器（DOSIN）穿墙超细线缆系列品控实力
SMA系列连接器与KTG-047/KTR-047等047规格超细同轴电缆的压接配合，对剥线尺寸精度与压接模具精度有着极为苛刻的要求。047线缆外径仅约1.0mm，外导体为精细镀银铜编织网，线径极细——剥线尺寸偏差0.1mm即可能导致内导体缩针或外导体压接不充分，引发信号衰减增大、驻波比恶化甚至断路。尤其在18GHz微波段，微米级的压接缺陷即可造成显著的性能劣化。
德索针对047细线的特殊结构，在连接器内部做了 多级阻抗过渡设计——从047细线的细内导体逐渐过渡到SMA标准尺寸，每一级的介质和内导体尺寸都经过计算优化，最大限度减小阻抗突变。同时，穿墙螺母面板安装方式对法兰定位面与面板的垂直度、螺母锁紧扭矩的控制有着严格的要求——锁紧不足可能导致连接器松动，锁紧过度则可能造成壳体变形或面板损伤。
德索连接器（DOSIN）依托 超过20000平米 的精密制造车间与 超过20年 的射频连接器研发经验，针对SMA-KYB1型号全线采用高精度数控车削一体化加工工艺。我们对法兰定位面、密封面平面度及内导体同轴度实施严格的多维度检测管控，确保连接器与047超细线缆压接后始终保持精准对心，同时保证法兰密封面与面板贴合紧密。通过对 PTFE绝缘介质 进行精密成型与定位，确保高频信号在连接器内部从DC至18GHz全频段内的平滑过渡与低损耗传输。出厂的每一枚连接器均经过全频段矢量网络分析仪检测，确保VSWR稳定在 ≤ 1.35 的优异水平。
作为全面通过 ISO9001 质量管理体系认证的源头实力大厂，德索坚持采用 高纯度铍铜与黄铜棒料 及优质镀金工艺。出厂的每一枚连接器，其内导体与外导体均采用 全镀金 工艺，确保在经历 500次 以上的插拔循环与恶劣环境盐雾测试后，仍具备极低的接触电阻与稳定的弹性接触力。产品 100% 满足RoHS、UL、REACH等国际环保与安全标准，是各大通信设备商、军工院所及户外系统集成商大批量采购的可靠源头货源。
五、技术交流与工程选型快问
在047超细线缆的压接加工与穿墙面板安装中，剥线尺寸偏差或压接模具选型不当，常导致内导体压接后缩针或外导体编织层压接不充分，引发信号衰减增大与接触不良——尤其在18GHz高频段，微小的压接缺陷即可造成显著的性能劣化。此外，超细线缆的外导体极细，剥线时若操作不当极易损伤编织层或内导体，直接影响成品合格率。穿墙安装时螺母锁紧扭矩的控制也至关重要——扭矩过大会造成法兰面变形或连接器壳体扭转，扭矩不足则可能导致松动与密封失效。
德索（DOSIN）通过提供 精确的推荐剥线尺寸图（针对047线缆）、压接工艺规范指导书（含压接模具选型与压接高度参数）与 安装扭矩推荐规范，正是为了解决“超细线缆压接困难、压接质量不可控、穿墙安装对心不准、18G高频性能不稳定”这一精密线束加工与面板安装领域的普遍痛点。
如需获取本系列SMA连接器的详细 机械尺寸CAD图纸、矢量网络分析仪（VNA）实测18GHz驻波曲线报告、压接工艺与穿墙安装规范指导书，或需要申请 工厂批发询价 与 免费样品评估，欢迎在下方留言，或直接联系德索的在线客服。我们的高频射频技术支持团队将在第一时间为您提供全面的选型配合。
