德索SMA-C-J-1.5 50Ω阻抗公头连接器 RG316/RG174线缆专用压接端子厂家
一、产品概述

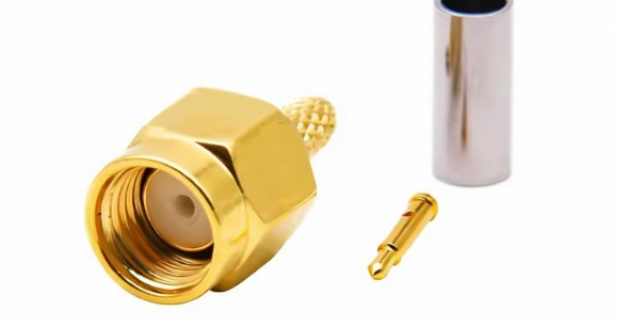

本产品为德索（DOSIN）针对小微同轴电缆互连场景推出的 SMA型公头压接式射频连接器，官方标准型号：SMA-C-J-1.5。该产品专为 RG316 与 RG174 两类柔性同轴电缆的终端连接而设计，是无线通信设备内部跳线、测试线缆组件及高频模块互连的核心元器件。
该连接器采用 SMA公头（阳针） 接口形态，通过标准 1/4-36英制螺纹锁紧机构 提供可靠的机械与电气连接。其尾部采用 压接式（Crimp Type） 端接工艺，相较于焊接式，具备操作便捷、一致性好、适合批量线束加工的显著优势。产品结构紧凑、体积小巧，完美适配高密度PCB布局及狭小空间内的射频信号传输需求。
二、核心技术参数表
1. 电气性能指标（ELECTRICAL PARAMETER）
以下电气参数严格依据工业级测试标准，确保信号传输的高保真度与稳定性。
| 射频物理特性项目 | 工业级技术指标 / 测试条件 |
|---|---|
| 标准特性阻抗 | 50Ω（精准阻抗匹配，有效减少信号反射） |
| 工作频率范围 | DC ~ 6GHz（覆盖民用通信、Wi-Fi、蓝牙及部分微波频段） |
| 介质耐压 | 1000V rms（海平面状态） |
| 内导体接触电阻 | ≤ 3mΩ（确保极低的信号传导损耗） |
| 外导体接触电阻 | ≤ 2mΩ |
| 绝缘电阻 | ≥ 5000MΩ（高频绝缘性能优异） |
| 电压驻波比（VSWR） | ≤ 1.25（全频段内回波损耗控制优良） |
2. 机械规格与材质构成（MECHANICAL & MATERIAL）
| 项目 | 规格详情 |
|---|---|
| 接口界面 | SMA公头（阳针），标准1/4-36UNS-2A英制螺纹 |
| 适用电缆 | RG316 / RG174（柔性同轴电缆） |
| 端接方式 | 压接式（Crimp），适合自动化线束加工 |
| 结构样式 | 直型一体化同轴结构 |
| 内导体材质 | 黄铜，表面镀金工艺（高导电率、耐氧化） |
| 外导体材质 | 黄铜，表面镀金工艺（耐磨损、抗腐蚀） |
| 绝缘介质 | 聚四氟乙烯（PTFE），高频介电性能稳定 |
| 机械耐久性 | ≥ 500次规范插拔与旋合循环 |
| 推荐剥线尺寸 | 严格按照图示剥线尺寸作业，确保压接可靠性 |
3. 环境适应性与绿色合规（ENVIRONMENTAL & COMPLIANCE）
| 项目 | 技术指标 |
|---|---|
| 工作温度范围 | -45℃ ~ +125℃（宽温域设计，适应多变环境） |
| 绿色合规标准 | 100% 符合 RoHS、REACH 等国际环保指令 |
| 质量体系 | 通过 ISO9001 国际质量管理体系认证 |
三、核心应用领域与行业方案
该款SMA-C-J-1.5压接式公头连接器凭借其体积小、频段宽、压接高效的优异特性，被广泛应用于以下高频场景：
-
仪器仪表内部跳线：在频谱分析仪、信号发生器、网络分析仪等测试设备内部，用于模块间的高频信号桥接。
-
无线通信模块与天线馈线：广泛应用于4G/5G微基站、Wi-Fi路由器、蓝牙模块、GPS导航设备的天线接口连接。
-
测试线缆组件制作：是射频测试实验室中制作高可靠性BNC/SMA转接测试线缆的理想选择，压接工艺确保线缆与连接器结合处抗拉强度高、信号损耗低。
-
工业与医疗设备：在工业射频识别（RFID）、医疗成像设备等对可靠性要求较高的场景中，提供稳定的高频互连方案。
四、德索连接器（DOSIN）SMA压接系列品控实力
SMA系列连接器作为一种频带宽、体积小的小型射频同轴连接器，其压接端的加工精度与材料纯度直接决定了线缆组件的使用寿命与信号传输质量。压接高度偏差过大或内导体伸出量不足，均可能导致驻波比恶化或接触不良等隐患。
德索连接器（DOSIN）依托 超过20000平米 的精密制造车间与 超过20年 的射频连接器研发经验，针对SMA-C-J-1.5型号全线采用高精度数控车削与自动化压接模具加工。我们对内导体同轴度实施严格管控，确保中心针与绝缘介质之间的精密配合。通过对 PTFE绝缘介质 进行精密成型，确保高频信号在连接器内部的平滑过渡与低损耗传输。
作为全面通过 ISO9001 与 IATF 16949 质量管理体系认证的源头实力大厂，德索坚持采用 高纯度黄铜棒料 与 真金电镀 工艺。出厂的每一枚连接器，其中心针与外导体均配以厚层镀金，确保在经历 500次 以上的插拔循环与恶劣环境盐雾测试后，仍具备极低的接触电阻与稳定的弹性接触力。产品 100% 满足RoHS及REACH环保要求，是各大通信设备商、线束加工厂及系统集成商大批量采购的可靠源头货源。
五、技术交流与工程选型快问
在线缆组件加工过程中，压接式连接器常因剥线尺寸控制不严或压接模具精度不足，导致内导体压接后缩针或外导体屏蔽层压接不充分，引发信号衰减增大甚至断路。德索（DOSIN）通过提供精确的推荐剥线尺寸图与高精度压接模具配套方案，正是为了解决“压接不良、信号不稳、批次一致性差”这一线束加工行业的普遍痛点。
如需获取本系列SMA连接器的详细机械尺寸CAD图纸、矢量网络分析仪（VNA）实测驻波曲线报告、压接工艺规范指导书，或需要申请工厂批发询价与免费样品评估，欢迎在下方留言，或直接联系德索的在线客服。我们的高频射频技术支持团队将在第一时间为您提供全面的选型配合。
