德索SMA-KE立式贴片 SMA-KHD-2 SMA-KHD-3 PCB面板固定母座 SMA射频连接器6G源头工厂

一、产品概述

本系列产品为德索（DOSIN）针对PCB面板固定安装与高密度布局场景推出的 SMA型母头法兰盘固定射频连接器，包含 SMA-KHD-2 与 SMA-KHD-3 两款标准工业型号。该系列产品专为需要在设备机箱、仪器面板或PCB板上实现射频信号稳定馈入/馈出的紧凑型设备而设计，是5G通信模块、便携式测试仪器、物联网终端及工业电子中不可或缺的高频互连组件。

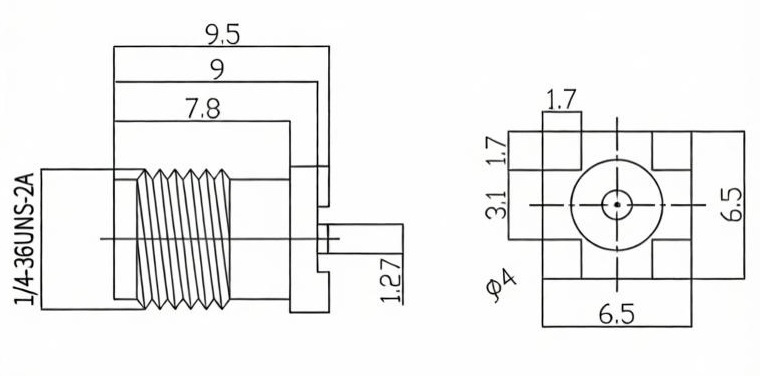

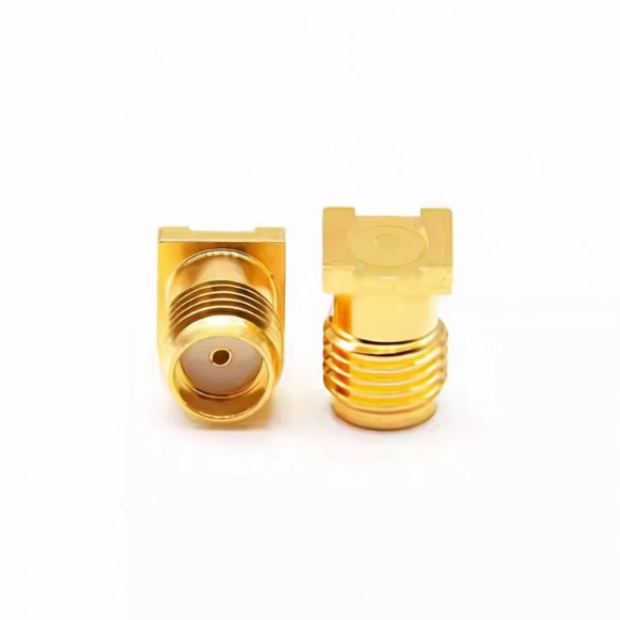

两款产品均采用 SMA母头（内孔） 接口形态，通过标准 1/4-36UNS-2A 英制螺纹与 法兰盘安装孔 实现与PCB面板的牢固固定。其 直型垂直安装式 结构设计，配合 焊片式（Solder Tab） 尾部引出，便于与PCB板进行可靠焊接。产品整体结构超紧凑（总长仅 9.5mm），内导体采用 铍铜镀金，外导体采用 黄铜镀金，全镀金工艺处理确保了优异的导电性与耐腐蚀性，频率覆盖 DC ~ 6GHz，是薄型化、小型化电子设备面板天线底座或射频接口的理想选择。

二、核心技术参数表

1. 电气性能指标（ELECTRICAL PARAMETER）

以下电气参数严格依据工业级测试标准，适用于该系列全部两款型号，确保信号传输的高保真度与稳定性。

2. 机械规格与材质构成（MECHANICAL & MATERIAL）

3. 环境适应性与绿色合规（ENVIRONMENTAL & COMPLIANCE）

三、核心应用领域与行业方案

该系列SMA法兰固定母座凭借其 超紧凑结构（总长仅9.5mm）、法兰固定可靠、6G宽频段覆盖、全镀金工艺 的优异特性，被广泛应用于以下高频场景：

• 通信设备机箱面板天线底座：在基站设备、直放站、室内分布系统（DAS）的主机面板上，作为外接天线或测试端口的射频输入/输出接口，超薄设计大幅节省面板后方空间。

• 仪器仪表前面板：广泛应用于频谱分析仪、信号发生器、网络分析仪等测试仪器的面板接口，焊片式尾部便于快速焊接，满足批量生产与维修更换需求。

• 紧凑型电子设备：在无人机地面站、便携式监测设备、车载通信终端等对内部空间有严苛要求的场景中，总长仅9.5mm的超短结构有助于优化内部布局。

• 工业物联网与医疗设备：在工业射频识别（RFID）读写器、医疗成像设备等对可靠性要求较高的应用中，提供稳定可靠的高频互连方案。

四、德索连接器（DOSIN）SMA法兰固定系列品控实力

SMA系列连接器作为一种频带宽、体积小的小型射频同轴连接器，其法兰面板固定型号对法兰定位面的垂直度、焊片与壳体的连接强度以及绝缘介质的精确定位有着严格要求。法兰定位面与中心轴的同轴度偏差过大，可能导致面板安装后连接器倾斜、插拔时中心针与对接插头对心不准，加速磨损并引发驻波恶化。

德索连接器（DOSIN）依托 超过20000平米 的精密制造车间与 超过20年 的射频连接器研发经验，针对SMA-KHD-2与SMA-KHD-3型号全线采用高精度数控车削一体化加工工艺。我们对法兰定位面与壳体中心轴的垂直度实施严格管控，确保面板安装后连接器与对接插头始终保持精准对心。通过对 PTFE绝缘介质 进行精密成型与定位，确保高频信号在连接器内部从DC至6GHz全频段内的平滑过渡与低损耗传输。1/4-36螺纹紧固可靠且抗震性强，能有效防止在复杂环境中松动。出厂的每一枚连接器均经过全频段驻波检测，确保全频带内VSWR稳定在 ≤ 1.25 的优异水平。

作为全面通过 ISO9001 质量管理体系认证的源头实力大厂，德索出厂的每一枚连接器均 100% 满足RoHS、UL、REACH等国际环保与安全标准。产品采用 高纯度铍铜与黄铜棒料 与优质镀金工艺，确保在经历 500次 以上的插拔循环与恶劣环境盐雾测试后，仍具备极低的接触电阻与稳定的弹性接触力。德索坚持厂家直供模式，全面协助通信集成商、RF实验室及设备线束加工厂消除高频信号衰减，实现大批量、高一致性、快速批发的厂家高效交付。

五、技术交流与工程选型快问

在面板安装连接器的使用中，法兰安装孔位偏差或焊接温度控制不当，常导致连接器壳体变形或定位面受损，进而影响插拔对心精度与高频性能稳定性。德索（DOSIN）通过提供 精确的推荐安装孔尺寸图 与 严格的出厂垂直度检测，正是为了解决“安装对心不准、高频性能波动、长期使用松动”这一面板安装场景的普遍痛点。

如需获取本系列SMA连接器的详细 机械尺寸CAD图纸、PCB封装建议尺寸、矢量网络分析仪（VNA）实测驻波曲线报告，或需要申请 工厂批发询价 与 免费样品评估，欢迎在下方留言，或直接联系德索的在线客服。我们的高频射频技术支持团队将在第一时间为您提供全面的选型配合。
