一、产品概述

本产品为德索（DOSIN）针对PCB面板固定安装场景推出的 SMA型弯母头射频连接器，官方标准型号：SMA-KYWHD17。该产品专为需要在设备机箱、仪器面板或屏蔽壳体上提供稳固SMA接口且对安装高度有严苛要求的场景而设计，是通信设备、测试仪器及工业电子系统中不可或缺的面板级射频互连组件。

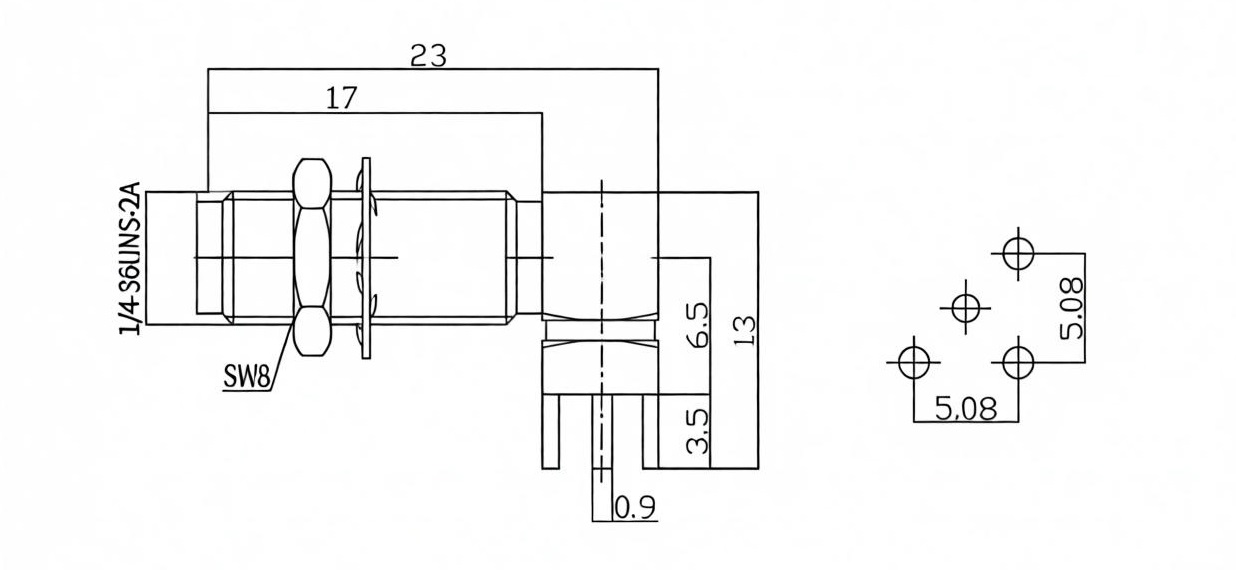

该连接器采用 SMA母头（内孔） 接口形态，通过标准 1/4-36UNS-2A 英制螺纹与 法兰盘安装孔 实现与机壳面板的牢固固定。其独特的 90°弯式（直角） 结构设计，使连接器在面板安装后线缆引出方向与面板平行，相较于传统直式安装方式，可大幅节省设备内部纵向空间，适配各类紧凑型设备的结构布局。产品尾部采用 焊片式 引出结构（总长23mm，安装螺纹长度17mm），便于与PCB板或内部线缆进行可靠焊接。产品壳体配有 SW8 扳手平台，方便安装与拆卸操作。

二、核心技术参数表

1. 电气性能指标（ELECTRICAL PARAMETER）

以下电气参数严格依据工业级测试标准，确保信号传输的高保真度与稳定性。

2. 机械规格与材质构成（MECHANICAL & MATERIAL）

3. 环境适应性与绿色合规（ENVIRONMENTAL & COMPLIANCE）

三、核心应用领域与行业方案

该款SMA-KYWHD17弯母头连接器凭借其直角弯式节省空间、法兰固定可靠、全镀金工艺的优异特性，被广泛应用于以下场景：

• 通信设备机箱面板：在基站设备、直放站、室内分布系统（DAS）的主机面板上，作为射频信号输入/输出端口，弯式设计使内部走线更加规整，节省宝贵空间。

• 仪器仪表前面板：广泛应用于频谱分析仪、信号发生器、网络分析仪等测试仪器的面板接口，方便测试线缆的频繁插拔，同时避免线缆垂直伸出影响操作。

• 紧凑型电子设备：在无人机地面站、便携式监测设备、车载通信终端等对内部空间有严苛要求的场景中，弯式结构大幅降低面板后方占空高度。

• 军工与航空航天：在机载、舰载电子设备中，弯式设计有利于线缆沿舱壁布设，配合全镀金工艺与宽温域工作能力，提供长期稳定可靠的射频连接方案。

四、德索连接器（DOSIN）SMA弯母头系列品控实力

SMA系列连接器作为一种频带宽、体积小的小型射频同轴连接器，其弯式面板安装型号对法兰定位面与壳体垂直度、弯式结构内部的阻抗连续性要求极高。弯式结构天生存在电磁场突变区域，若内部中心针弯折处的同轴度或绝缘介质补偿设计不当，极易在弯折点引发信号反射，导致驻波比恶化。此外，法兰定位面的垂直度偏差还可能造成面板安装后连接器与对接插头对心不准，加速插拔磨损。

德索连接器（DOSIN）依托 超过20000平米 的精密制造车间与 超过20年 的射频连接器研发经验，针对SMA-KYWHD17型号全线采用高精度数控车削与弯式一体化加工工艺。我们对法兰定位面与壳体中心轴的垂直度实施严格管控，并通过精密的 PTFE绝缘介质 阶梯补偿设计，确保高频信号在弯式结构内部平滑过渡。出厂的每一枚连接器均经过全频段驻波检测，确保 DC ~ 6GHz 全频带内VSWR稳定在 ≤ 1.25 的优异水平。

作为全面通过 ISO9001 质量管理体系认证的源头实力大厂，德索坚持采用 高纯度磷铜与黄铜棒料 与优质镀金工艺。出厂的每一枚连接器，其内导体与外导体均采用全镀金工艺，确保在经历 500次 以上的插拔循环与恶劣环境盐雾测试后，仍具备极低的接触电阻与稳定的弹性接触力。产品 100% 满足RoHS环保要求，是各大通信设备商、仪器仪表厂及系统集成商大批量采购的可靠源头货源。

五、技术交流与工程选型快问

在面板安装弯式连接器的使用中，法兰固定孔位偏差或安装扭矩过大，常导致连接器壳体变形或定位面受损，进而影响插拔对心精度与高频性能稳定性。德索（DOSIN）通过提供精确的推荐安装孔尺寸图与严格的出厂垂直度检测，正是为了解决“安装对心不准、弯式结构驻波恶化、长期使用松动”这一面板安装场景的普遍痛点。

如需获取本系列SMA连接器的详细机械尺寸CAD图纸、矢量网络分析仪（VNA）实测驻波曲线报告、面板开孔推荐规范，或需要申请工厂批发询价与免费样品评估，欢迎在下方留言，或直接联系德索的在线客服。我们的高频射频技术支持团队将在第一时间为您提供全面的选型配合。
