不锈钢SMA母防水圈SMA-C-KYG-1.5A同轴连接器穿墙式
一、产品概述

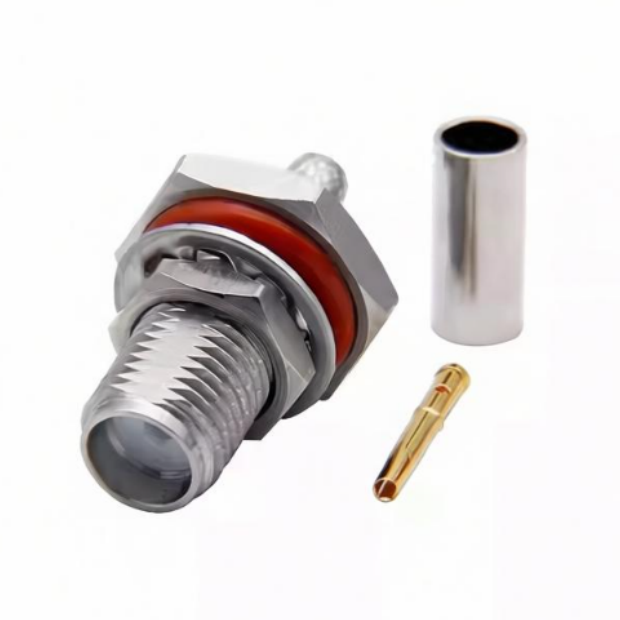

本产品为德索（DOSIN）针对户外防水与穿墙安装场景推出的 SMA型母头不锈钢防水圈穿墙式射频连接器，官方标准型号：SMA-C-KYG-1.5A。该产品专为 RG316 与 RG174 两类柔性同轴电缆的精密端接而设计，是通信基站、户外天馈系统、微波中继及军工电子中需要高可靠性防水密封与 DC ~ 18GHz 超宽频段低损耗传输的关键互连组件。
该连接器采用 SMA母头（内孔） 接口形态，通过标准 1/4-36UNS-2A 英制螺纹与 法兰盘+螺母后置锁紧 实现与机壳面板的牢固固定。其独特的 一体化防水圈密封设计，配合穿墙式安装方式，可实现优异的防尘防水性能，适用于各类户外机箱与室外设备的穿墙转接场景。尾部采用 压接式（Crimp） 端接工艺，适配RG316/RG174线缆的外导体编织层结构，确保线缆与连接器之间的机械与电气连接具有极高的抗拉强度与信号稳定性。产品壳体采用 不锈钢材质 并经过 钝化处理，具备远超普通黄铜镀层产品的抗腐蚀与耐盐雾能力。产品结构设计精良、频率覆盖 DC ~ 18GHz，是户外设备面板射频接口防腐蚀、防氧化的理想升级方案。
二、核心技术参数表
1. 电气性能指标（ELECTRICAL PARAMETER）
以下电气参数严格依据工业级测试标准，确保信号传输的高保真度与稳定性。
| 射频物理特性项目 | 工业级技术指标 / 测试条件 |
|---|---|
| 标准特性阻抗 | 50Ω（精准阻抗匹配，有效减少信号反射） |
| 工作频率范围 | DC ~ 18GHz（覆盖卫星通信、5G毫米波、微波测试等超宽频段） |
| 介质耐压 | 1500V rms（海平面状态，耐压裕量充足） |
| 内导体接触电阻 | ≤ 3mΩ（极低的信号传导损耗） |
| 外导体接触电阻 | ≤ 2mΩ |
| 绝缘电阻 | ≥ 5000MΩ（高频绝缘性能优异） |
2. 机械规格与材质构成（MECHANICAL & MATERIAL）
| 项目 | 规格详情 |
|---|---|
| 接口界面 | SMA母头（内孔），标准1/4-36UNS-2A英制螺纹锁紧 |
| 适用电缆 | RG316 / RG174（柔性同轴电缆） |
| 端接方式 | 压接式（Crimp），适配线缆外导体编织层 |
| 安装方式 | 穿墙式法兰+螺母后置锁紧，配合一体化防水圈密封 |

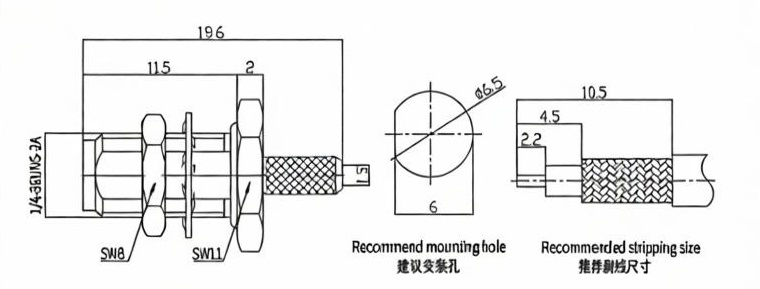

| 安装螺纹长度 | 11.5mm |
| 整体总长 | 19.6mm |
| 扳手平台 | SW8 / SW11，方便螺母锁紧与拆卸 |
| 推荐安装孔 | 严格按照图示孔径尺寸开孔，确保安装同轴度与密封效果 |
| 推荐剥线尺寸 | 严格按照图示剥线尺寸作业，确保压接可靠性 |
| 内导体材质 | 铍铜，表面镀金工艺（高弹性、耐疲劳、耐磨损） |
| 外导体材质 | 不锈钢，钝化处理（优异的抗腐蚀与抗氧化能力） |
| 绝缘介质 | 聚四氟乙烯（PTFE），高频介电性能稳定 |
| 机械耐久性 | ≥ 500次规范插拔与螺纹旋合循环 |
3. 环境适应性与防水密封（ENVIRONMENTAL & WATERPROOF）
| 项目 | 技术指标 |
|---|---|
| 工作温度范围 | -45℃ ~ +125℃（宽温域设计，适应户外极端环境） |
| 密封设计 | 穿墙安装+一体化防水圈，有效防尘防水 |
| 防腐性能 | 不锈钢外壳+钝化处理，盐雾环境下长期使用不锈蚀、不发黑 |
| 绿色合规标准 | 100% 符合 RoHS、UL、REACH 等国际环保与安全标准 |
| 质量体系 | 通过 ISO9001 国际质量管理体系认证 |
三、核心应用领域与行业方案
该款SMA-C-KYG-1.5A不锈钢防水穿墙母座凭借其 18GHz超宽频段覆盖、不锈钢防腐外壳、防水圈密封可靠、压接牢固 的优异特性，被广泛应用于以下对信号完整性与环境适应性要求严苛的场景：
-
卫星通信与高频射频测试：支持DC至18GHz频率范围，是卫星导航接收机、微波链路设备及高频测试系统中的理想射频接口方案。
-
室外通信基站与天馈系统：在4G/5G宏基站、微基站的室外天线馈线链路中，用于RG316/RG174馈线的面板穿墙连接，一体化防水圈设计与不锈钢防腐壳体有效防止雨水、盐雾与粉尘侵蚀设备内部。
-
紧凑型电路板与便携设备：超小型结构大幅节省空间，是紧凑电路板与便携设备的理想方案。
-
军工与航空航天：在机载、舰载及地面车载电子设备中，凭借其抗振动、耐盐雾、防腐蚀的优异环境适应性，提供长期稳定可靠的射频连接方案。1/4-36螺纹紧固可靠且抗震性强，能有效防止在复杂环境中松动。
四、德索连接器（DOSIN）不锈钢防水穿墙系列品控实力
SMA系列连接器与RG316/RG174柔性同轴电缆的压接配合，对剥线尺寸精度与压接模具精度有着严格的要求。小微线缆的外导体为精细编织铜网结构，压接高度偏差过大或外导体翻边不均匀，均可能导致接触电阻增大、屏蔽效能下降，进而引发信号泄漏与驻波恶化。尤其在 18GHz 微波段，微米级的压接缺陷即可造成显著的性能劣化。
与传统黄铜镀层连接器不同，本产品采用 不锈钢外壳+钝化处理 工艺，在盐雾、潮湿等恶劣环境下具有远超普通产品的抗腐蚀能力，长期使用不锈蚀、不发黑。但不锈钢材质对加工精度的要求远高于黄铜——材料硬度更高、切削更难，对刀具与机床的精度提出了更大挑战。德索连接器（DOSIN）依托 超过20000平米 的精密制造车间与 超过20年 的射频连接器研发经验，针对SMA-C-KYG-1.5A型号全线采用高精度数控车削与不锈钢专用加工工艺。我们对法兰定位面、密封槽精度及内导体同轴度实施严格的多维度检测管控，确保连接器与RG316/RG174线缆压接后始终保持精准对心，同时保证防水圈与面板紧密贴合无间隙。外壳与触点采用精密镀金工艺，抗氧化耐磨损，保障长久插拔寿命。通过对 PTFE绝缘介质 进行精密成型与定位，确保高频信号在连接器内部从DC至18GHz全频段内的平滑过渡与低损耗传输。
作为全面通过 ISO9001 质量管理体系认证的源头实力大厂，德索坚持采用 高纯度铍铜与不锈钢棒料 及优质电镀与钝化工艺。出厂的每一枚连接器，其内导体采用 铍铜镀金，确保高弹性与耐疲劳；外导体采用 不锈钢钝化，具备优异的抗腐蚀与抗氧化能力。产品 100% 满足RoHS、UL、REACH等国际环保与安全标准，是各大通信设备商、军工院所及户外系统集成商大批量采购的可靠源头货源。
五、技术交流与工程选型快问
在户外防水穿墙连接器的安装中，不锈钢材质的硬度远高于黄铜，若安装扭矩控制不当或扳手选型错误，容易损伤螺纹或造成法兰面变形。此外，半柔线缆装接时剥线尺寸偏差亦可能导致相位漂移与信号衰减增大——尤其在18GHz高频段，微小的装接误差即会造成显著的信号反射。德索（DOSIN）通过提供 精确的推荐剥线尺寸图 与 安装扭矩推荐规范，正是为了解决“不锈钢加工精度难保证、防水密封不可靠、18G高频性能不稳定”这一高端射频工程领域的普遍痛点。
如需获取本系列SMA连接器的详细 机械尺寸CAD图纸、矢量网络分析仪（VNA）实测18GHz驻波曲线报告、压接工艺与防水安装规范指导书，或需要申请 工厂批发询价 与 免费样品评估，欢迎在下方留言，或直接联系德索的在线客服。我们的高频射频技术支持团队将在第一时间为您提供全面的选型配合。
