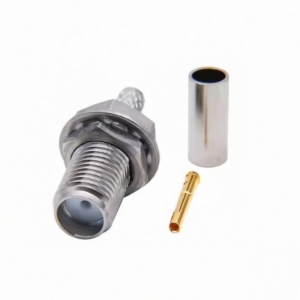

德索SMA-C-KYG-1.5 不锈钢SMA母螺母固定穿墙式同轴连接器厂家直销

一、产品概述

德索（DOSIN）SMA-C-KYG-1.5 不锈钢SMA母螺母固定穿墙式同轴连接器，主要应用于需要面板穿墙安装与射频信号传输的场景，通过螺母固定结构与SMA母头接口设计，实现设备面板两侧之间的射频信号连接，适用于测试仪器、通信设备、天线系统等射频互连场合。该产品适配RG316、RG174线缆，频率范围DC-6GHz，阻抗50Ω，可用于需要面板固定与射频信号穿墙连接的设备结构。

该连接器采用SMA母头接口，标准SMA极性，螺纹锁紧方式，螺母固定穿墙式安装结构，适配RG316、RG174线缆。内导体采用铍青铜镀金，外导体采用不锈钢钝化，绝缘体为聚四氟乙烯（PTFE）。外导体采用不锈钢材质，并经过相应表面处理，可提升产品耐腐蚀性能。端接方式规格书未明确标注，以规格书或产品实物为准。该连接器频率范围DC-6GHz，阻抗50Ω，VSWR≤1.25，工作温度范围-45~+125℃，耐久性500次插拔循环。标准SMA与RP-SMA接口结构不同，混用可能导致无法正常连接，选型时需确认接口极性。

多型号说明：

当前输入为单一型号 SMA-C-KYG-1.5，暂无多型号对比数据。如需与其他SMA穿墙式连接器对比，请提供对应规格书参数。

二、核心技术参数表

1. 电气性能指标

50Ω标准阻抗与DC-6GHz频率范围，使该连接器能够匹配常规射频传输系统。VSWR≤1.25表示在DC-6GHz频段内具有较好的射频匹配性能，有助于降低信号反射。1000V rms介质耐压可满足一般射频应用的安全要求。内导体接触电阻≤3mΩ、外导体接触电阻≤2mΩ，有利于减少信号传输过程中的插入损耗。绝缘电阻≥5000MΩ表明绝缘材料具有优良的电气隔离性能。

2. 机械规格与材质构成

铍青铜镀金内导体有助于降低接触电阻并提升抗氧化能力；不锈钢钝化外导体在保持结构强度的同时，可提升产品耐腐蚀性能；PTFE绝缘体具有较低的介电常数和损耗，适用于高频信号传输。螺母固定穿墙式结构便于面板安装，适合需要从面板一侧穿入、另一侧固定的射频连接场景。适配RG316、RG174等柔性线缆，便于在设备内部或空间受限环境中布线。

3. 环境适应性与合规

-45℃至+125℃的工作温度范围，使该连接器能够适应多种工业与户外环境。500次插拔寿命满足常规测试与设备维护需求。产品材料及生产过程符合RoHS、REACH等相关环保规范要求。

三、核心应用领域与行业方案

• 在测试仪器中，用于频谱分析仪、网络分析设备等射频端口与RG316/RG174线缆的面板穿墙连接，产品螺母固定穿墙式结构有助于满足设备面板安装稳固、节省内部空间的需求。

• 在通信设备中，用于基站、射频拉远单元等设备内部射频模块与外部线缆之间的面板连接，产品50Ω阻抗与DC-6GHz频率范围有助于保持系统匹配。

• 在天线系统中，用于天线馈线与射频前端之间的穿墙连接，不锈钢钝化外导体有助于提升产品在户外或潮湿环境下的耐腐蚀性能，宽温工作范围适应不同气候条件。

• 在射频模块中，用于微波模块、无线通信模块的测试与互连，低接触电阻与高绝缘电阻有助于减少信号损耗，保障模块间信号传输质量。

• 在工业设备中，用于工业控制、检测设备中的射频信号传输，宽温工作范围与500次插拔寿命可满足工业现场对连接器可靠性的基本要求。

四、德索连接器（DOSIN）品控实力

1. 产品制造难点

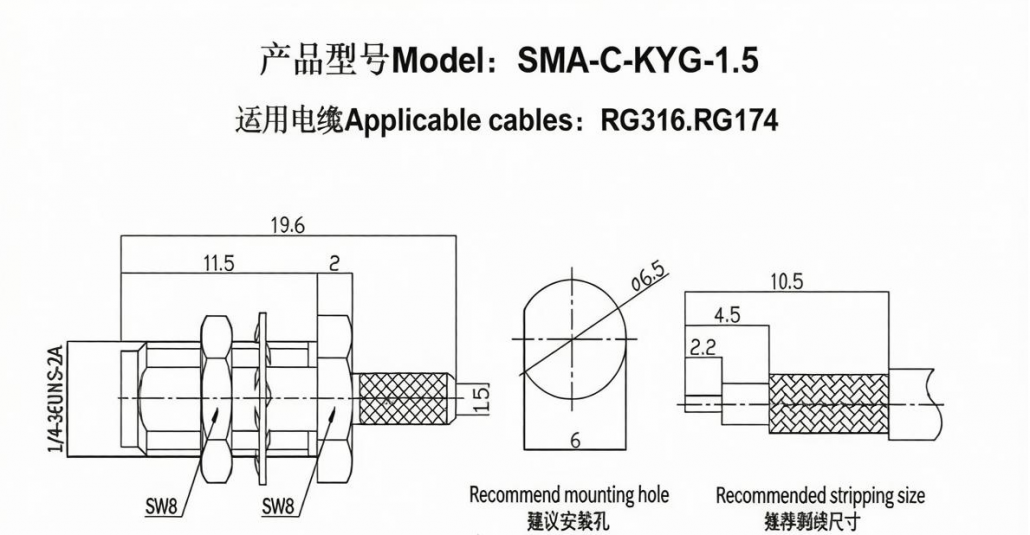

穿墙式螺母固定连接器的制造需重点关注螺纹1/4-36UNS-2A的加工精度、螺母固定可靠性以及穿墙安装时的同轴度。在DC-6GHz频率下，同轴结构的阻抗连续性对VSWR≤1.25的表现至关重要，需严格控制内导体、绝缘体与外导体的同轴度。适配RG316、RG174线缆时，端接区域的工艺一致性与剥线尺寸（10.5mm、4.5mm、2.2mm）控制会影响接触电阻与机械强度。此外，不锈钢钝化处理的均匀性也需纳入过程管控。外导体或螺套采用不锈钢材质，并经过相应表面处理，可提升产品耐腐蚀性能，但不应理解为可完全避免腐蚀或永久防腐，具体耐环境表现需结合实际工况评估。

2. 德索制造能力

德索（DOSIN）依托超过20000平米的精密制造车间与超过20年的射频连接器研发制造经验，采用高精度加工设备和完善检测流程，对产品结构尺寸、装配过程及性能表现进行管控。

3. 材料与质量管理

产品根据应用需求选择相应材料与表面处理方式，并按照质量管理要求进行生产检测。

4. 环保要求

产品材料及生产过程符合RoHS、REACH等相关环保规范要求。

五、技术交流与工程选型快问

常见工程问题

1. 穿墙式螺母固定连接器安装时，如何保证面板两侧的同轴度与固定可靠性？

2. 不锈钢SMA母连接器适配RG316/RG174线缆时，如何保证DC-6GHz下VSWR≤1.25的稳定表现？

德索解决方案

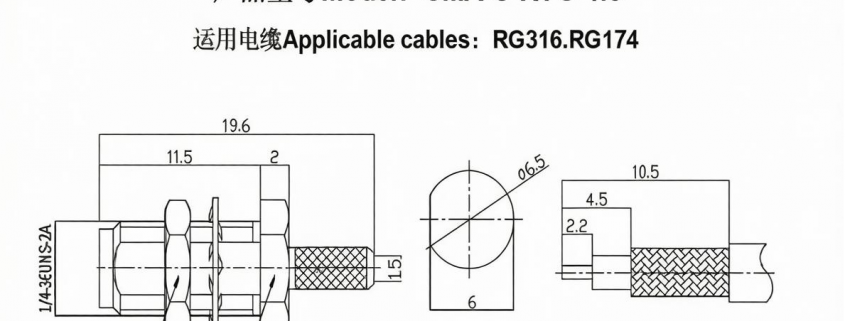

• 结合具体应用优化螺纹与螺母结构设计，提供安装孔尺寸建议（图中推荐安装孔约6.5mm），帮助确认面板开孔与固定方式。

• 提供推荐剥线尺寸（10.5mm、4.5mm、2.2mm），协助客户规范端接工艺，降低装配偏差对射频性能的影响。

• 可根据项目需求提供CAD图纸支持，便于设备端结构设计与安装空间确认。

• 提供样品测试支持，用于验证RG316/RG174线缆装配后的实际射频表现。

• 针对SMA母头与对应SMA公头的配合，可沟通接口极性及螺纹规格，避免混用导致无法正常连接。

---

如需样品测试、CAD安装图纸或技术选型支持，请联系德索（DOSIN）工程技术部门。
