一、产品概述

德索（DOSIN）RPSMA-C-KY系列防水型射频连接器主要应用于户外通信设备、防水外壳及工业控制机箱等场景，通过RP-SMA反极性接口与带螺母面板固定及防水圈密封设计，实现设备穿墙安装时的射频信号传输与壳体密封防护。

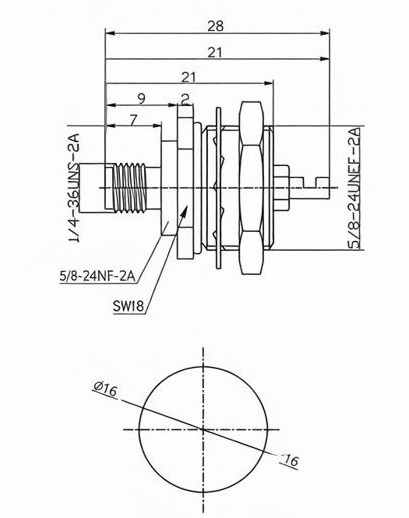

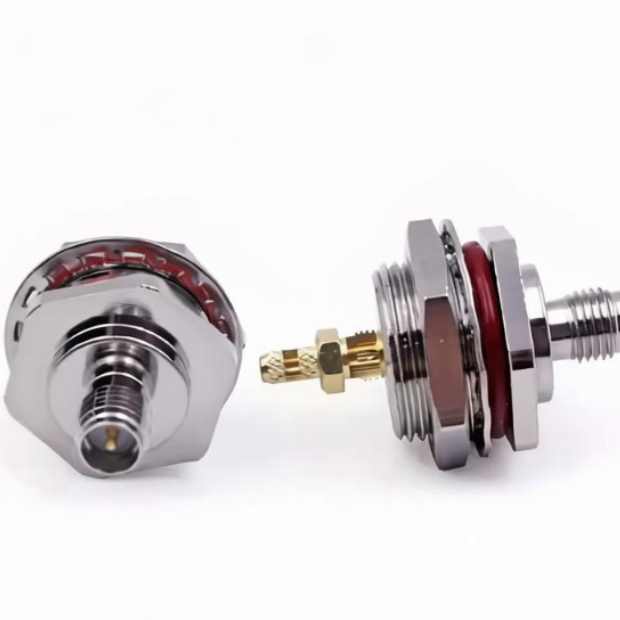

该系列连接器采用RP-SMA反极性接口形式，通过M16×1.0螺母锁紧方式固定于面板之上，配合配套垫片与防水圈实现安装面的密封防护，属于直式安装结构。主体材料为黄铜，外导体采用镀镍处理，内导体镀金，绝缘体采用聚四氟乙烯（PTFE），保证信号传输的稳定可靠。该系列包含两个型号，分别适配不同线径的射频同轴电缆：

二、核心技术参数表

1. 电气性能指标

注：VSWR参数以具体批次测试报告为准。

2. 机械规格与材质构成

3. 环境适应性与合规

三、核心应用领域与行业方案

• 户外通信设备：用于基站、直放站、无线网桥等户外设备的射频端口穿墙连接，M16×1.0螺母固定配合防水圈密封，有效防止雨水及湿气沿安装缝隙渗入设备内部。

• 防水外壳/机箱：用于IP防护等级要求的铝合金或塑料防水盒，连接器穿过壳体面板安装，垫片与防水圈提供安装面密封，保证整机防护等级。RP-SMA反极性接口在防水外壳的天线接口中广泛应用，具有防误插特性。

• 工业控制设备：用于工业射频识别（RFID）读写器、无线数传终端等工业场景，宽温度范围（-45° ~ +125°）与镀镍外壳适应工业现场环境。

• 物联网网关设备：适用于智能网关、数据采集终端等产品的天线接口，RP-SMA接口是物联网设备天线连接的主流选择之一。

四、德索连接器（DOSIN）品控实力

1. 产品制造难点

该系列采用带螺母面板固定及防水圈密封结构，对连接器外壳的M16×1.0螺纹精度、防水圈安装槽尺寸以及螺母锁紧扭矩均有较高要求。螺纹加工精度不足会导致螺母锁紧困难或松动；防水圈槽尺寸偏差可能影响密封效果。此外，RP-SMA反极性结构要求内导体与外导体螺纹的极性配合准确，制造中需严格区分标准SMA与反极性的工装夹具，避免混装。

2. 德索制造能力

德索（DOSIN）依托超过20000平米的精密制造车间与超过20年的射频连接器研发制造经验，采用高精度加工设备和完善检测流程，对产品结构尺寸、装配过程及性能表现进行管控。

3. 材料与质量管理

产品根据应用需求选择相应材料与表面处理方式，并按照质量管理要求进行生产检测。内导体采用黄铜镀金工艺确保低接触电阻，外导体采用黄铜镀镍工艺提供良好的耐腐蚀性能与表面硬度，绝缘体采用聚四氟乙烯（PTFE）保证高频下稳定的介电性能。

4. 环保要求

产品材料及生产过程符合RoHS等相关环保规范要求。

五、技术交流与工程选型快问

问：RP-SMA反极性连接器与标准SMA连接器能否互相对插使用？

答：不能直接混用。标准SMA接口为外螺纹配内孔（母头）或内螺纹配内针（公头），而RP-SMA反极性接口为外螺纹配内针（公头）或内螺纹配内孔（母头），两者内外螺纹及中心触点结构不同。强行对插可能导致连接器损坏或无法正常锁紧。选型时需确认配接设备的天线或模块接口类型是标准SMA还是RP-SMA。

问：该系列连接器的防水安装需要注意什么？

答：该系列连接器通过面板安装配合防水圈实现安装面的密封防护，具体防护效果取决于安装面板的表面平整度、防水圈的压缩量以及螺母锁紧扭矩。建议安装面板表面粗糙度控制在Ra≤1.6μm，螺母锁紧扭矩建议按M16规格推荐值（约1.5~2.0N·m）操作，避免扭矩过小导致密封不严或扭矩过大损坏防水圈。

问：RPSMA-C-KY-1和RPSMA-C-KY-1.5的主要区别是什么？如何选择？

答：两个型号的主要区别在于适配线缆不同。RPSMA-C-KY-1适配RG178（线径约1.8mm，较细），RPSMA-C-KY-1.5适配RG316和RG174（线径约2.5~3mm）。选型时请根据实际使用的线缆外径选择对应型号，同时需确认端接方式（焊接/压接）与加工工艺的匹配性。

问：外导体采用镀镍而非镀金，对性能有何影响？

答：镀镍层提供良好的耐腐蚀性能和表面硬度，在面板安装场景中，螺母锁紧和反复插拔对外壳的耐磨性有一定要求，镀镍处理在保证导电接触的同时具有较好的机械耐磨特性。对于DC-6GHz频段的应用，镀镍与镀金的射频传输性能差异可忽略，选型时可根据实际使用环境及成本考量决定。

---

如需样品测试、CAD安装图纸或技术选型支持，请联系德索（DOSIN）工程技术部门。
