德索SMA-JB2-1/SMA-JB3-1 低VSWR SMA公头 直式焊接 适配RG405/RG402半柔线缆6G厂商

一、产品概述

本系列产品为德索（DOSIN）针对半柔性/半刚性同轴电缆终端连接场景推出的 SMA型低VSWR直式公头焊接式射频连接器，包含 SMA-JB2-1 与 SMA-JB3-1 两款标准工业型号。该系列产品专为 KTR086/RG405 与 KTR141/RG402 两类半柔线缆的精密端接而设计，是通信测试、微波模块、军工电子中需要超低驻波与高可靠性焊接连接的关键互连组件。

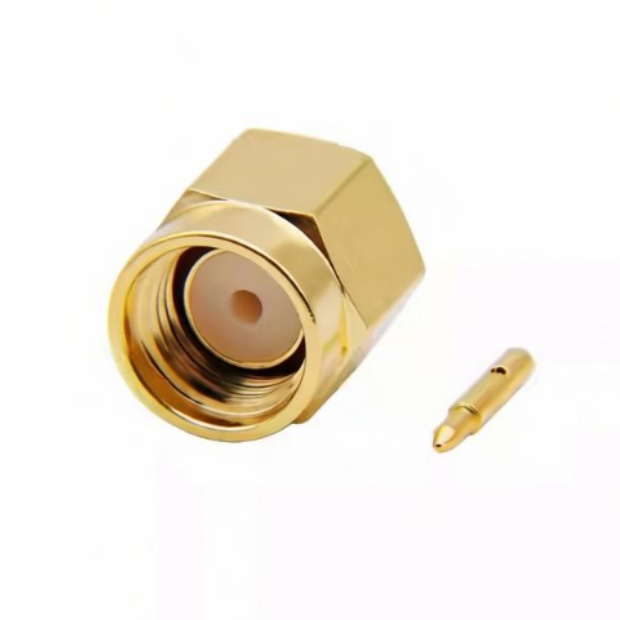

两款产品均采用 SMA公头（阳针） 接口形态，通过标准 1/4-36UNS-2B 英制螺纹锁紧机构实现与SMA母座的可靠对接——螺纹接合可确保外导体的统一接触，在高频环境中尽量减少反射和衰减，同时提供出色的机械强度和耐用性。尾部采用 直式焊接式（Solder） 端接工艺，分别适配不同线径的半柔线缆，确保连接器与线缆之间的机械与电气连接具有极高的抗拉强度与相位稳定性。

本系列产品的核心优势在于 超低电压驻波比（VSWR ≤ 1.2 @ DC-6GHz），显著优于常规SMA连接器的驻波指标，为高精度射频测试与微波测量提供了可靠的信号保真度保障。两款产品外壳与触点均采用 全镀金 工艺处理，具备优异的导电性与耐腐蚀性，频率覆盖 DC ~ 6GHz，是各类低损耗、高精度射频互连的理想选择。

二、核心技术参数表

1. 电气性能指标（ELECTRICAL PARAMETER）

以下电气参数严格依据工业级测试标准，适用于该系列全部两款型号，确保信号传输的高保真度与稳定性。

2. 机械规格与材质构成（MECHANICAL & MATERIAL）

3. 环境适应性与绿色合规（ENVIRONMENTAL & COMPLIANCE）

三、核心应用领域与行业方案

本系列SMA直公头焊接式连接器凭借其 VSWR ≤ 1.2的超低驻波比、焊接连接可靠、适配086/141半柔线缆、全镀金工艺 的优异特性，被广泛应用于以下对信号完整性与相位稳定性要求严苛的场景：

• 高精度射频测试与测量：VSWR ≤ 1.2的超低驻波特性使其成为矢量网络分析仪（VNA）、频谱分析仪、信号发生器等测试设备中高精度测试线缆组件的理想选择，确保测试数据的准确性与可重复性。

• 航空航天与军工电子：SMA连接器广泛应用于航空航天、军事武器等领域的射频系统中，焊接式结构配合半刚线缆可提供优异的抗振动、抗冲击能力与相位稳定性，满足严苛的环境适应性要求。

• 卫星通信与微波设备：支持DC至6GHz频率范围，是卫星导航接收机、微波链路设备及无线网络设备中连接RF电缆或微带线的理想射频接口方案。

• 测试线缆组件制作：在射频实验室及线束加工厂中，直式焊接结构适合制作高精度、低损耗的SMA测试线缆组件，满足通信设备商与系统集成商对高一致性线缆的采购需求。

四、德索连接器（DOSIN）SMA低VSWR焊接系列品控实力

SMA系列连接器作为一种频带宽、体积小、电性能优良的螺纹连接小型射频同轴连接器，广泛应用于微波设备和数字通信系统的射频回路中。其与半柔性/半刚性同轴电缆的焊接配合，对焊接工艺与结构同轴度有着严格的要求。

半柔线缆的外导体为编织加镀银铜带结构（半刚性则为铜管结构），焊接温度与时间的控制直接影响焊接质量——焊锡不足可能导致接触不良与信号泄漏，焊锡过多或加热时间过长则可能损伤PTFE绝缘介质，引发阻抗不连续与相位漂移。

本系列产品的核心优势在于 VSWR ≤ 1.2 @ DC-6GHz 的超低驻波指标。这一指标的实现依赖于连接器内部精密的结构设计与严格的工艺控制——从中心导体与绝缘介质的同轴度，到焊接端口的几何精度，每一个环节都需要达到微米级的加工精度。常规SMA连接器的VSWR通常为≤1.25~1.35，而本系列产品将VSWR降低至≤1.2，意味着在全频段内信号反射更小、传输损耗更低、测试精度更高。

德索连接器（DOSIN）成立于2005年，专业从事通讯行业射频同轴连接器与射频线材的研发与制造。依托 超过20000平米 的精密制造车间与 超过20年 的射频连接器研发经验，针对SMA-JB2-1与SMA-JB3-1型号全线采用高精度数控车削一体化加工工艺。SMA系列产品具有频带宽、性能优、高可靠、寿命长的特点，螺纹接合可确保外导体的统一接触，在高频环境中尽量减少反射和衰减。我们对内导体同轴度、焊接端口内孔尺寸及绝缘介质定位精度实施严格的检测管控，确保连接器与半柔线缆焊接后始终保持精准对心。外壳与触点采用 精密镀金工艺，抗氧化耐磨损，保障长久插拔寿命。标准50Ω阻抗匹配能有效减少信号反射并确保高效率传输。通过对 PTFE绝缘介质 进行精密成型与定位，确保高频信号在连接器内部从DC至6GHz全频段内的平滑过渡与低损耗传输。

作为全面通过 ISO9001 质量管理体系认证的源头实力大厂，德索坚持采用 高纯度黄铜棒料 及优质镀金工艺。出厂的每一枚连接器均 100% 满足RoHS、UL、REACH等国际环保与安全标准，并经过 48小时 盐雾测试验证，确保在恶劣环境下的长期可靠性。产品广泛应用于通信、航空航天、军工、微波等多个领域，全面协助通信集成商、军工院所、RF实验室及设备线束加工厂消除高频信号衰减，实现大批量、高一致性、快速批发的厂家高效交付。

五、技术交流与工程选型快问

在半柔线缆的直式焊接加工中，剥线尺寸偏差或焊接温度控制不当，常导致内导体焊接时焊锡流入绝缘层造成短路，或外导体焊接不充分引发屏蔽泄漏与信号衰减增大。本系列产品 VSWR ≤ 1.2 的超低驻波指标对焊接工艺的一致性提出了更高要求——任何微小的焊接缺陷都可能导致驻波比恶化，直接影响测试精度与信号质量。

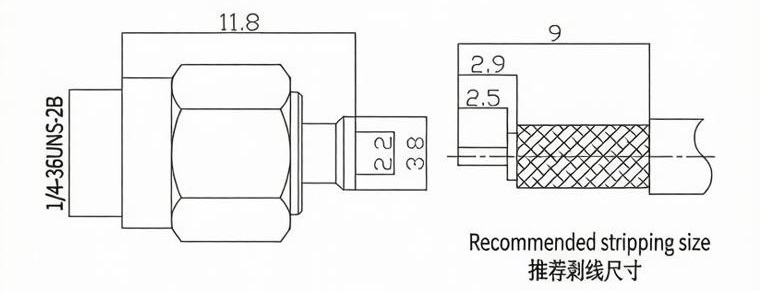

此外，SMA-JB2-1与SMA-JB3-1分别适配086与141两种不同线径的线缆，其焊锡杯内径分别为 Φ2.2mm 与 Φ3.6mm，焊接操作规范与剥线尺寸各不相同——选型错误将导致焊接不良甚至线缆报废。

德索（DOSIN）通过提供 精确的推荐剥线尺寸图（分别针对086与141线缆）与 焊接工艺规范指导书（含推荐焊接温度、时间与焊料选型），正是为了解决“焊接不良导致信号不稳、低VSWR指标难以保证、不同线型适配性差”这一高端半柔线束焊接加工领域的普遍痛点。

如需获取本系列SMA连接器的详细 机械尺寸CAD图纸、矢量网络分析仪（VNA）实测6GHz驻波曲线报告、焊接工艺规范指导书（含086/141不同线缆焊接参数），或需要申请 工厂批发询价 与 免费样品评估，欢迎在下方留言，或直接联系德索的在线客服。我们的高频射频技术支持团队将在第一时间为您提供全面的选型配合。
