一、产品概述

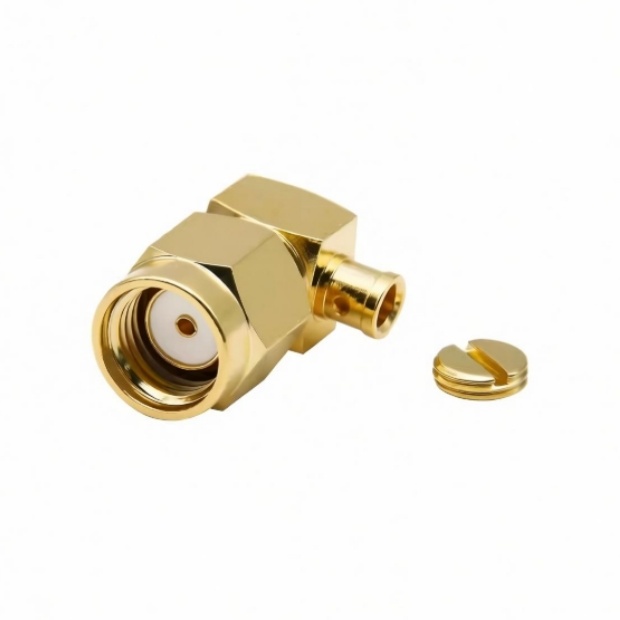

德索（DOSIN）RPSMA-JWB2 及 RPSMA-JWB3 射频连接器主要应用于通信设备、测试仪器及微波模块等场景，通过 RP-SMA 反极性接口与 90° 弯式结构设计，在安装空间受限时实现设备间射频信号的稳定传输。

该系列连接器采用 RP-SMA 反极性母头接口形式（内螺纹配内孔结构），90° 弯式插拔结构，无面板固定装置，适用于线缆与设备端口之间的直接连接，尤其适合设备内部布局紧凑、需改变信号传输方向的场景。内外导体均采用黄铜镀金（RPSMA-JWB2 内导体为磷铜镀金），绝缘体采用聚四氟乙烯（PTFE），保证信号传输的稳定可靠。90° 弯式结构可有效降低安装空间占用，便于设备内部走线布局。该系列包含两个型号，分别适配不同线径的半柔同轴线缆：

二、核心技术参数表

1. 电气性能指标

VSWR≤1.25 表示连接器在全频段内具有较好的射频匹配性能，可有效减少信号反射，适用于对传输质量要求较高的测试与通信场景。

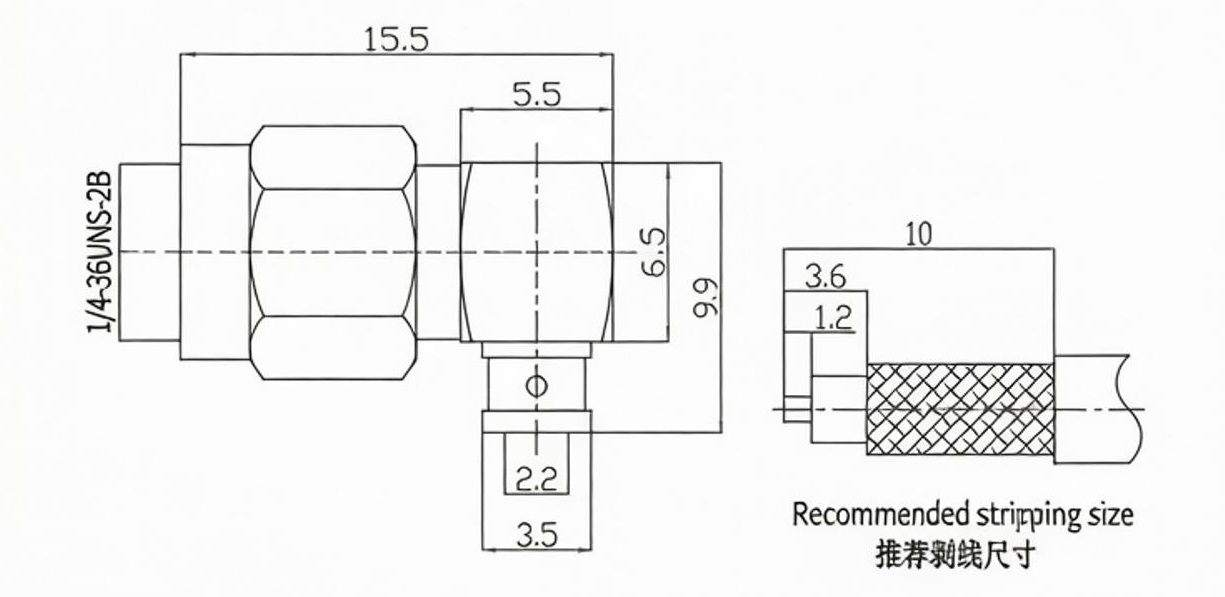

2. 机械规格与材质构成

3. 环境适应性与合规

三、核心应用领域与行业方案

• 通信设备：用于基站、直放站、室内分布系统内部射频模块之间的互连，90° 弯式结构可适应设备内部有限空间内的走线需求，避免线缆过度弯折造成的性能劣化。

• 测试与测量仪器：适用于频谱分析仪、网络分析仪、信号发生器、功率计等测试设备的射频端口连接及测试线缆组件，弯头结构在测试夹具和狭窄测试环境中具有显著的空间优势。

• 微波模块与组件：用于放大器、混频器、滤波器等微波模块的端口连接，RP-SMA 反极性接口在通信模块天线端口中应用广泛，具有防误插特性。

• 航空航天与军工：在机载设备、弹载电子系统等对可靠性和空间利用率要求极高的场景中，90° 弯式结构可有效降低安装高度，镀金结构适应严苛环境要求。

四、德索连接器（DOSIN）品控实力

1. 产品制造难点

该系列采用 90° 弯式结构设计，弯角区域的阻抗连续性控制是制造中的核心难点。弯角处内外导体的几何尺寸变化需要通过精确的结构设计来补偿，以保证全频段内的阻抗匹配和低 VSWR 性能。弯式连接器的装配工艺相对复杂，内外导体弯折后的同轴度、绝缘体的定位精度均是质量管控的关键点。此外，RP-SMA 反极性结构要求内螺纹与内孔的极性配合准确，制造中需严格区分标准 SMA 与反极性的工装夹具，避免混装。

2. 德索制造能力

德索（DOSIN）依托超过 20000 平米的精密制造车间与超过 20 年的射频连接器研发制造经验，采用高精度加工设备和完善检测流程，对产品结构尺寸、装配过程及性能表现进行管控。

3. 材料与质量管理

产品根据应用需求选择相应材料与表面处理方式，并按照质量管理要求进行生产检测。内外导体均采用黄铜镀金工艺，确保低接触电阻与良好耐腐蚀性能（RPSMA-JWB2 内导体采用磷铜镀金，具有更优的弹性性能），绝缘体采用聚四氟乙烯（PTFE），保证高频下稳定的介电性能。

4. 环保要求

产品材料及生产过程符合 RoHS、REACH 等相关环保规范要求。

五、技术交流与工程选型快问

问：RP-SMA 反极性连接器与标准 SMA 连接器能否互相对插使用？

答：不能直接混用。该系列为 RP-SMA 反极性母头界面（内螺纹配内孔），而标准 SMA 母头也为内螺纹配内孔，两者外观相似但中心触点结构不同（RP-SMA 反极性的中心触点与标准 SMA 相反）。强行对插可能导致连接器损坏或无法正常锁紧。选型时需确认配接设备的天线或模块接口类型是标准 SMA 还是 RP-SMA。

问：弯式连接器相比直式连接器在高频性能上有何差异？

答：弯式连接器由于结构上存在弯角区域，内外导体路径发生改变，设计上需要通过精确的尺寸补偿来保证弯角处的阻抗连续性。弯式结构的 VSWR 性能取决于弯角半径、导体形状过渡等设计参数，在高频应用中（如 6GHz 以上），弯式连接器的性能对加工精度更为敏感。德索在产品设计中已针对弯角区域进行优化，保证产品满足规格书要求。

问：RPSMA-JWB2 和 RPSMA-JWB3 的主要区别是什么？如何选择？

答：两个型号的主要区别在于适配线缆不同。RPSMA-JWB2 适配 KTR-086 和 RG405（线径较细，约 2.2mm），RPSMA-JWB3 适配 KTR-141 和 KTG-141（线径较粗，约 4.2mm）。选型时请根据实际使用的线缆外径选择对应型号。此外，两者的内导体材质不同，RPSMA-JWB2 采用磷铜镀金（弹性更优），可根据应用需求选择。

---

如需样品测试、CAD 图纸或技术选型支持，请联系德索（DOSIN）工程技术部门。
