德索SMA-KFD218G 不锈钢SMA母头2孔法兰射频连接器 微带面板固定18G源头工厂

一、产品概述

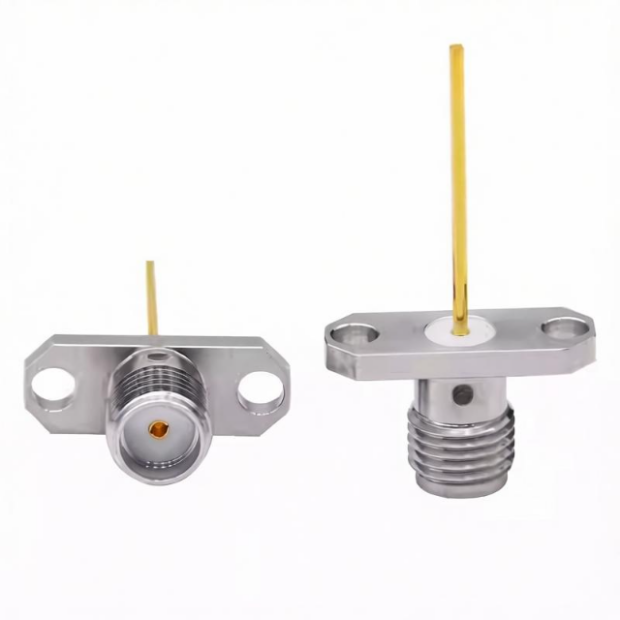

本产品为德索（DOSIN）针对高频率、高可靠性面板固定与微带线直接过渡场景推出的 SMA型不锈钢母头二孔法兰射频连接器，官方标准型号：SMA-KFD218G。该产品专为需要在设备机箱或微带电路板边缘实现 DC ~ 18GHz 超宽频段射频信号低损耗传输的紧凑型设备而设计，是卫星通信、雷达系统、微波测试及军工电子中实现 微带线—同轴连接器 无缝转接的高端互连组件。

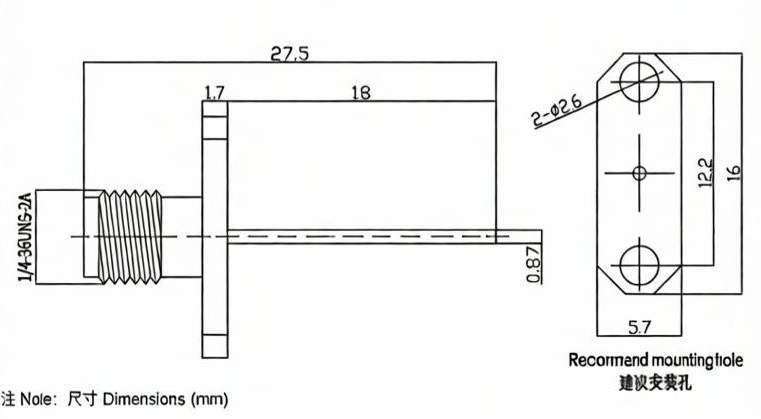

该连接器采用 SMA母头（内孔） 接口形态，通过标准 1/4-36UNS-2A 英制螺纹与 二孔法兰盘（2-Φ2.6）实现与机壳面板或微带电路板的牢固固定。其独特的 微带式（Microstrip）结构设计——连接器本体直接延伸出的微带触片与PCB上的50Ω微带线实现精准对接——避免了传统电缆焊接引入的阻抗不连续点，可实现 超低驻波、极小插入损耗 的高频信号传输。产品壳体采用 不锈钢材质 并经过 钝化处理，具备远超普通黄铜镀层产品的抗腐蚀与耐盐雾能力。产品总长 27.5mm，安装螺纹长度 18mm，适配各类标准厚度的面板与微带基板。整体结构设计精良，频率覆盖 DC ~ 18GHz，是高端微波设备面板级微带线直连的理想之选。

二、核心技术参数表

1. 电气性能指标（ELECTRICAL PARAMETER）

以下电气参数严格依据工业级测试标准，确保信号传输的高保真度与稳定性。

2. 机械规格与材质构成（MECHANICAL & MATERIAL）

3. 环境适应性与绿色合规（ENVIRONMENTAL & COMPLIANCE）

三、核心应用领域与行业方案

该款SMA-KFD218G不锈钢微带式法兰母座凭借其 18GHz超宽频段覆盖、微带线直接过渡、不锈钢防腐外壳、二孔法兰固定可靠 的优异特性，被广泛应用于以下对信号完整性与环境适应性要求严苛的场景：

• 卫星通信与微波测试：支持DC至18GHz频率范围，是卫星导航接收机、微波链路设备及高频测试系统中的理想射频接口方案，微带式结构确保测量精度。

• 雷达与电子战系统：在相控阵雷达T/R组件、电子对抗设备的微带电路过渡中，凭借其优异的驻波特性与不锈钢防腐壳体，提供高可靠性的微波信号互连方案。

• 军工与航空航天：在机载、舰载及地面车载电子设备中，不锈钢外壳具有优异的抗振动、耐盐雾、防腐蚀能力，可满足MIL-STD-202等军标环境测试要求，提供长期稳定可靠的射频连接。

• 5G毫米波与微波传输设备：在5G回传设备、E-band微波传输系统等高频场景中，提供稳定可靠的面板级微带线—同轴过渡互连。

四、德索连接器（DOSIN）不锈钢微带式连接器品控实力

SMA微带式连接器与传统的电缆式SMA连接器在结构上有着本质区别。传统电缆式连接器依赖同轴电缆的焊接来实现信号传输，而微带式连接器则是通过连接器本体延伸出的 精密微带触片 与PCB上的50Ω微带线直接接触过渡。这一结构对微带触片的共面度、长度精度以及法兰定位面的垂直度提出了远高于普通连接器的要求。若微带触片与PCB焊盘之间存在间隙或压力不均，将直接引发阻抗不连续点，导致驻波比恶化与信号反射增大——尤其在18GHz微波段，微米级的尺寸偏差即可造成显著的性能劣化。

与传统黄铜镀层连接器不同，本产品采用 不锈钢外壳+钝化处理 工艺，在盐雾、潮湿等恶劣环境下具有远超普通产品的抗腐蚀能力，长期使用不锈蚀、不发黑。但不锈钢材质对加工精度的要求远高于黄铜——材料硬度更高、切削更难，对刀具与机床的精度提出了更大挑战。德索连接器（DOSIN）依托 超过20000平米 的精密制造车间与 超过20年 的射频连接器研发经验，针对SMA-KFD218G型号全线采用高精度数控车削与不锈钢专用加工工艺。我们对微带触片的高度、长度及共面度实施严格的 三次元检测管控，确保触片与PCB微带线压接后接触紧密、对位精准。通过对 PTFE绝缘介质 进行精密成型与定位，确保高频信号在微带—同轴转换结构内部从DC至18GHz全频段内的平滑过渡与低损耗传输。出厂的每一枚连接器均经过全频段矢量网络分析仪检测，确保VSWR稳定在 ≤ 1.25 的优异水平。

作为全面通过 ISO9001 质量管理体系认证的源头实力大厂，德索坚持采用 高纯度铍铜与不锈钢棒料 及优质镀金与钝化工艺。出厂的每一枚连接器，其内导体采用 铍铜镀金，确保高弹性与耐疲劳；外导体采用 不锈钢钝化，具备优异的抗腐蚀与抗氧化能力。产品 100% 满足RoHS环保要求，是各大微波模块厂、通信设备商、军工院所及测试仪器厂大批量采购的可靠源头货源。

五、技术交流与工程选型快问

在微带式连接器的面板安装中，微带触片与PCB焊盘的对位精度及压紧力控制至关重要。触片与焊盘之间若存在间隙，将引发阻抗突变与信号反射——尤其在18GHz高频段，微米级的偏差即可造成显著的性能劣化；若压紧力过大，又可能导致触片变形或PCB焊盘损伤。此外，不锈钢材质的硬度远高于黄铜，安装扭矩控制不当容易损伤螺纹或造成法兰面变形。德索（DOSIN）通过提供 精确的推荐安装孔尺寸图 与 微带触片安装高度规范，正是为了解决“微带—同轴过渡阻抗不连续、不锈钢加工精度难保证、18G高频性能不稳定”这一高端微波模块装配场景的普遍痛点。

如需获取本系列SMA连接器的详细 机械尺寸CAD图纸、微带电路PCB Layout建议尺寸、矢量网络分析仪（VNA）实测18GHz驻波曲线报告，或需要申请 工厂批发询价 与 免费样品评估，欢迎在下方留言，或直接联系德索的在线客服。我们的高频射频技术支持团队将在第一时间为您提供全面的选型配合。
