德索SMA-KYE2母座PCB板端射频连接器面板固定6G源头工厂

一、产品概述

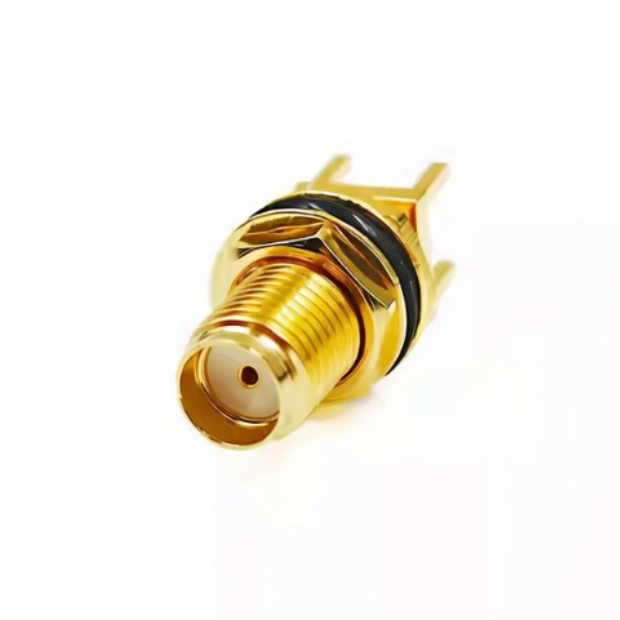

本产品为德索（DOSIN）针对PCB板端固定安装与面板穿墙场景推出的 SMA型母头法兰盘面板固定射频连接器，官方标准型号：SMA-KYHD2（行业惯用别称：SMA-KYE2）。该产品专为需要在设备机箱、仪器面板或PCB板上实现 DC ~ 6GHz 射频信号低损耗传输的紧凑型设备而设计，是通信设备、测试仪器及微波模块中实现面板级射频互连的关键组件。

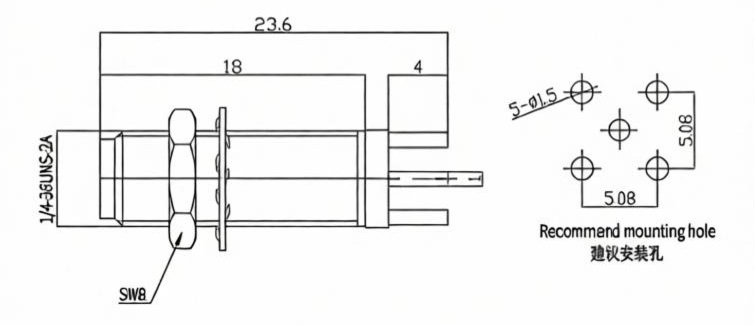

该连接器采用 SMA母头（内孔） 接口形态，通过标准 1/4-36UNS-2A 英制螺纹与 法兰盘安装孔 实现与机壳面板或PCB板的牢固固定。其 直型垂直安装式 结构设计，配合 焊片式 尾部引出，便于与PCB板进行可靠焊接。产品总长 23.6mm，安装螺纹长度 18mm，结构紧凑。法兰安装面尺寸为 5.08mm × 5.08mm，壳体配有 SW8 扳手平台，方便安装与拆卸时的受力操作。内导体采用 磷铜镀金，外导体采用 黄铜镀金，全镀金工艺处理确保了优异的导电性与耐腐蚀性，频率覆盖 DC ~ 6GHz，是各类面板级高频互连的理想选择。

二、核心技术参数表

1. 电气性能指标（ELECTRICAL PARAMETER）

以下电气参数严格依据工业级测试标准，确保信号传输的高保真度与稳定性。

2. 机械规格与材质构成（MECHANICAL & MATERIAL）

3. 环境适应性与绿色合规（ENVIRONMENTAL & COMPLIANCE）

三、核心应用领域与行业方案

该款SMA-KYHD2法兰盘母座凭借其 6GHz宽频段覆盖、法兰固定可靠、全镀金工艺 的优异特性，被广泛应用于以下场景：

• 通信设备机箱面板：在基站设备、直放站、室内分布系统（DAS）的主机面板上，作为射频信号输入/输出端口。法兰盘设计确保连接器在面板上固定牢固，1/4-36螺纹紧固可靠且抗震性强，能有效防止在复杂环境中松动。

• 仪器仪表前面板：广泛应用于频谱分析仪、信号发生器、网络分析仪等测试仪器的面板接口。焊片式尾部便于快速焊接，满足批量生产与维修更换需求。

• 紧凑型电子设备：在无人机地面站、便携式监测设备、车载通信终端等对内部空间有严苛要求的场景中，超小型结构（总长仅23.6mm，法兰5.08mm）大幅节省空间。

• 微波模块与射频前端：在射频功率放大器（PA）、低噪声放大器（LNA）等微波模块的面板接口中，标准50Ω阻抗匹配能有效减少信号反射并确保高效率传输。

四、德索连接器（DOSIN）法兰面板系列品控实力

SMA系列连接器作为一种频带宽、体积小的小型射频同轴连接器，其法兰面板固定型号对法兰定位面的垂直度、安装孔的相对位置精度以及焊片与壳体的连接强度有着严格要求。法兰定位面与中心轴的同轴度偏差过大，可能导致面板安装后连接器倾斜、插拔时中心针与对接插头对心不准，加速磨损并引发驻波恶化。

德索连接器（DOSIN）成立于2005年，专业从事通讯行业连接器与线束的研发与制造。依托 超过20000平米 的精密制造车间与 超过20年 的射频连接器研发经验，针对SMA-KYHD2型号全线采用高精度数控车削一体化加工工艺。我们对法兰定位面与壳体中心轴的垂直度、安装孔的孔位精度实施严格的检测管控，确保面板安装后连接器与对接插头始终保持精准对心。外壳与触点采用 精密镀金工艺，抗氧化耐磨损，保障长久插拔寿命。通过对 PTFE绝缘介质 进行精密成型与定位，确保高频信号在连接器内部从DC至6GHz全频段内的平滑过渡与低损耗传输。

作为全面通过 ISO9001 国际质量管理体系认证的源头实力大厂，德索出厂的每一枚连接器均 100% 满足RoHS、UL、REACH等国际环保与安全标准。产品采用 高纯度铜材 与优质镀金工艺，确保在经历 500次 以上的插拔循环与恶劣环境盐雾测试后，仍具备极低的接触电阻与稳定的弹性接触力。德索坚持厂家直供模式，全面协助通信集成商、RF实验室及设备线束加工厂消除高频信号衰减，实现大批量、高一致性、快速批发的厂家高效交付。

五、技术交流与工程选型快问

在法兰盘面板连接器的安装中，法兰安装孔位偏差或焊接温度控制不当，常导致连接器壳体变形或定位面受损，进而影响插拔对心精度与高频性能稳定性。德索（DOSIN）通过提供 精确的推荐安装孔尺寸图 与 严格的出厂垂直度检测，正是为了解决“安装对位不准导致壳体受力变形、高频性能波动、长期使用松动”这一面板安装场景的普遍痛点。

如需获取本系列SMA连接器的详细 机械尺寸CAD图纸、面板开孔推荐规范、矢量网络分析仪（VNA）实测6GHz驻波曲线报告，或需要申请 工厂批发询价 与 免费样品评估，欢迎在下方留言，或直接联系德索的在线客服。我们的高频射频技术支持团队将在第一时间为您提供全面的选型配合。
