德索SMA-C-J-3公头压接式射频连接器适用RG58/50-3/RG142线缆18G源头工厂
一、产品概述

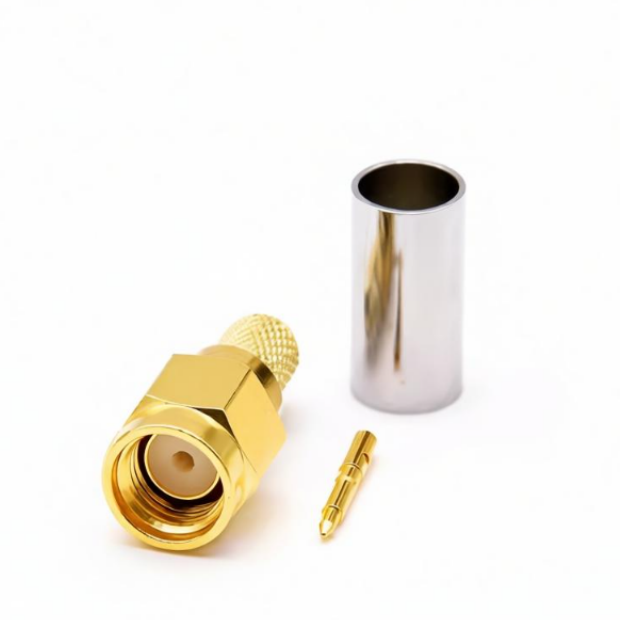

本产品为德索（DOSIN）针对柔性同轴电缆终端连接场景推出的 SMA型公头压接式射频连接器，官方标准型号：SMA-C-J-3。该产品专为 RG142、SYV50-3 及 RG58/U 等50-3规格同轴电缆的精密端接而设计，是无线通信设备、测试仪器、微波模块及工业电子中需要高频、低损耗信号传输的关键互连组件。
该连接器采用 SMA公头（阳针） 接口形态，通过标准 1/4-36UNS-2B 英制螺纹锁紧机构实现与SMA母座的可靠对接——螺纹接合可确保外导体的统一接触，在更高频率环境中尽量减少反射和衰减，同时提供出色的机械强度和耐用性。尾部采用 压接式（Crimp） 端接工艺，适配50-3规格线缆的外导体编织层结构，确保线缆与连接器之间的机械与电气连接具有极高的抗拉强度与信号稳定性。产品总长 19mm，安装螺纹长度 12mm，结构紧凑，内导体与外导体均采用 全镀金 工艺处理，具备优异的导电性与耐腐蚀性。频率覆盖 DC ~ 18GHz，是各类高频测试与通信应用的理想选择。
| 项目 | 规格详情 |
|---|---|
| 产品型号 | SMA-C-J-3 |
| 接口形态 | SMA公头（阳针），1/4-36UNS-2B螺纹锁紧 |
| 适用电缆 | RG142 / SYV50-3 / RG58/U |
| 端接方式 | 压接式（Crimp） |
二、核心技术参数表
1. 电气性能指标（ELECTRICAL PARAMETER）
以下电气参数严格依据工业级测试标准，确保信号传输的高保真度与稳定性。
| 射频物理特性项目 | 工业级技术指标 / 测试条件 |
|---|---|
| 标准特性阻抗 | 50Ω（精准阻抗匹配，有效减少信号反射） |
| 工作频率范围 | DC ~ 18GHz（覆盖卫星通信、5G毫米波、微波测试等超宽频段） |
| 电压驻波比（VSWR） | ≤ 1.25（全频段内回波损耗控制优良） |
| 介质耐压 | 1000V rms（海平面状态） |
| 内导体接触电阻 | ≤ 3mΩ（极低的信号传导损耗） |
| 外导体接触电阻 | ≤ 2mΩ |
| 绝缘电阻 | ≥ 5000MΩ（高频绝缘性能优异） |
2. 机械规格与材质构成（MECHANICAL & MATERIAL）
| 项目 | 规格详情 |
|---|---|
| 接口界面 | SMA公头（阳针），标准1/4-36UNS-2B英制螺纹锁紧 |
| 适用电缆 | RG142 / SYV50-3 / RG58/U |
| 端接方式 | 压接式（Crimp） |
| 结构样式 | 直型一体化同轴结构 |

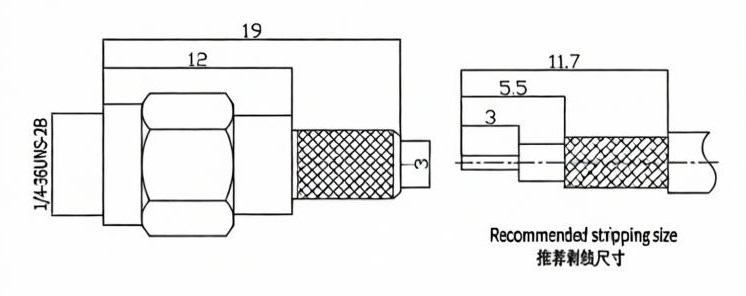

| 安装螺纹长度 | 12mm |
| 整体总长 | 19mm（紧凑设计） |
| 推荐剥线尺寸 | 严格按照图示剥线尺寸作业，确保压接可靠性 |
| 内导体材质 | 黄铜，表面镀金工艺（高导电率、抗氧化） |
| 外导体材质 | 黄铜，表面镀金工艺（高导电率、抗氧化） |
| 绝缘介质 | 聚四氟乙烯（PTFE） ，高频介电性能稳定 |
| 机械耐久性 | ≥ 500次规范插拔与螺纹旋合循环 |
3. 环境适应性与绿色合规（ENVIRONMENTAL & COMPLIANCE）
| 项目 | 技术指标 |
|---|---|
| 工作温度范围 | -45℃ ~ +125℃（宽温域设计，适应户外与工业环境） |
| 绿色合规标准 | 100% 符合 RoHS、UL、REACH 等国际环保与安全标准 |
| 质量体系 | 通过 ISO9001 国际质量管理体系认证 |
三、核心应用领域与行业方案
该款SMA-C-J-3压接式公头连接器凭借其 18GHz超宽频段覆盖、压接牢固可靠、全镀金工艺 的优异特性，被广泛应用于以下高频场景：
-
卫星通信与高频射频测试：支持DC至18GHz频率范围，是卫星导航接收机、微波链路设备及高频测试系统中的理想射频接口方案。
-
无线通信与微波设备：适用于无线网络、程序控制、微波设备和数字通信系统中连接RF电缆或微带线，1/4-36螺纹紧固可靠且抗震性强，能有效防止在复杂环境中松动。
-
测试线缆组件批量制作：在射频实验室及线束加工厂中，压接式结构配合自动化压接设备，可大幅提升RG58/RG142等常用测试线缆的生产效率与品质一致性。
-
紧凑型电子设备：超小型结构（总长仅19mm）大幅节省空间，是紧凑电路板与便携设备的理想方案。
四、德索连接器（DOSIN）SMA压接系列品控实力
SMA系列连接器作为一种频带宽、体积小、电性能优良的螺纹连接小型射频同轴连接器，在通讯及微波领域有着广泛的应用。其与RG142/SYV50-3/RG58/U等50-3规格同轴电缆的压接配合，对剥线尺寸精度与压接模具精度有着严格的要求。50-3线缆的外导体为编织铜网结构——不同线缆的编织层密度及线径各有差异，压接高度偏差过大或外导体翻边不均匀，均可能导致接触电阻增大、屏蔽效能下降，进而引发信号泄漏与驻波恶化。尤其在18GHz高频段，微小的压接缺陷即可造成可测的性能劣化。
德索连接器（DOSIN）成立于2005年，专注于射频同轴连接器和射频线材的研发与制造。依托 超过20000平米 的精密制造车间与 超过20年 的行业经验，针对SMA-C-J-3型号全线采用高精度数控车削一体化加工工艺。我们对内导体同轴度、压接端口内孔尺寸及绝缘介质定位精度实施严格的检测管控，确保连接器与线缆压接后始终保持精准对心。通过对 PTFE绝缘介质 进行精密成型与定位，确保高频信号在连接器内部从DC至18GHz全频段内的平滑过渡与低损耗传输。
作为全面通过 ISO9001 质量管理体系认证的源头实力大厂，德索出厂的每一枚连接器均 100% 满足RoHS、UL、REACH等国际环保与安全标准。产品采用 高纯度黄铜棒料 与优质镀金工艺，外壳与触点采用精密镀金工艺，抗氧化耐磨损，保障长久插拔寿命。标准50Ω阻抗匹配能有效减少信号反射并确保高效率传输。德索坚持厂家直供模式，全面协助通信集成商、RF实验室及设备线束加工厂消除高频信号衰减，实现大批量、高一致性、快速批发的厂家高效交付。
五、技术交流与工程选型快问
在50-3线缆的压接加工中，剥线尺寸偏差或压接模具选型不当，常导致内导体压接后缩针或外导体编织层压接不充分，引发信号衰减增大与接触不良——尤其在18GHz高频段，微小的压接缺陷即可造成显著的性能劣化。此外，RG142、SYV50-3与RG58/U的绝缘层材质与编织层密度各有差异，压接参数需分别精确控制。德索（DOSIN）通过提供 精确的推荐剥线尺寸图 与 针对不同线缆的压接工艺规范指导书（含压接模具选型与压接高度参数），正是为了解决“压接不良导致高频性能不稳、不同线型适配性差、批次一致性不佳”这一射频线束加工领域的普遍痛点。
如需获取本系列SMA连接器的详细 机械尺寸CAD图纸、矢量网络分析仪（VNA）实测18GHz驻波曲线报告、压接工艺规范指导书（含RG142/SYV50-3/RG58/U不同线缆压接参数），或需要申请 工厂批发询价 与 免费样品评估，欢迎在下方留言，或直接联系德索的在线客服。我们的高频射频技术支持团队将在第一时间为您提供全面的选型配合。
