德索SMA-KYB2A/SMA-KYB3A母头穿墙防水密封设计086/RG405、141/RG402线缆专用连接器18G厂家直供

一、产品概述

本系列产品为德索（DOSIN）针对半刚性同轴电缆穿墙防水安装与户外密封场景推出的 SMA型母头穿墙防水密封射频连接器，包含 SMA-KYB2A 与 SMA-KYB3A 两款标准工业型号。该系列产品专为 KTR086/RG405 与 KTR141/RG402 两类半刚线缆的精密端接而设计，是通信基站、室外天馈系统、微波中继及军工电子中需要 DC ~ 18GHz 超宽频段低损耗传输与高可靠性防水密封的关键互连组件。

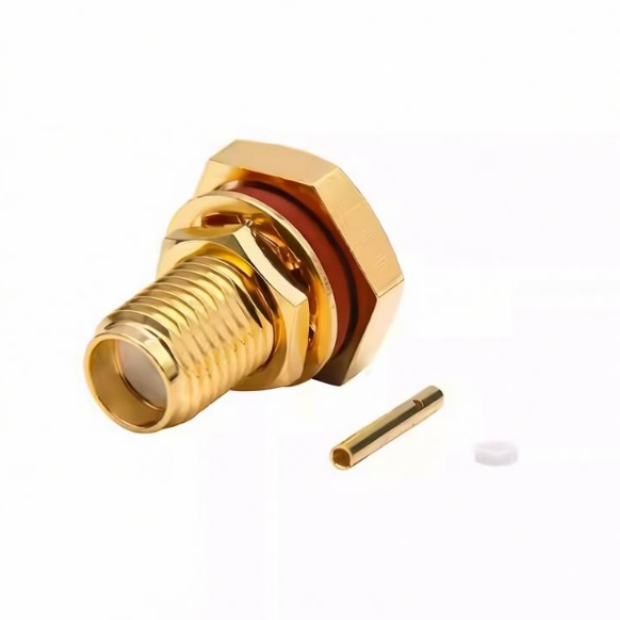

两款产品均采用 SMA母头（内孔） 接口形态，通过标准 1/4-36UNS-2A 英制螺纹与 法兰盘+螺母后置锁紧 实现与机壳面板的牢固固定。其独特的 穿墙式一体化防水密封设计——配合法兰盘与密封垫圈——可实现面板安装后的优异防尘防水性能，适用于各类户外机箱与室外设备的穿墙转接场景。尾部采用 压接式（Crimp） 端接工艺，适配半刚线缆的外导体结构，确保线缆与连接器之间的机械与电气连接具有极高的抗拉强度与相位稳定性。产品壳体配有 SW8 / SW11 扳手平台，方便安装与拆卸时的受力操作。产品结构设计精良，频率覆盖 DC ~ 18GHz，是户外设备面板射频接口防水防腐蚀的理想升级方案。

二、核心技术参数表

1. 电气性能指标（ELECTRICAL PARAMETER）

以下电气参数严格依据工业级测试标准，确保信号传输的高保真度与稳定性。

2. 机械规格与材质构成（MECHANICAL & MATERIAL）

3. 环境适应性与防水密封（ENVIRONMENTAL & WATERPROOF）

三、核心应用领域与行业方案

该系列SMA穿墙防水母座凭借其 18GHz超宽频段覆盖、穿墙防水密封可靠、压接牢固、全镀金工艺 的优异特性，被广泛应用于以下对信号完整性与环境适应性要求严苛的场景：

• 室外通信基站与天馈系统：在4G/5G宏基站、微基站的室外天线馈线链路中，用于086/141半刚馈线的面板穿墙连接，一体化防水密封设计有效防止雨水与粉尘渗入设备内部，满足户外长期运行要求。

• 微波中继与雷达系统：在微波中继设备、气象雷达、导航雷达等户外系统中，半刚线缆配合本连接器可实现高相位稳定性的射频信号互连，18GHz频段覆盖满足新一代微波传输需求。

• 户外测试治具与野外机箱：在户外射频测试站点、野外应急通信机箱中，作为耐磨防损的高频过渡接口，承受频繁插拔与恶劣天气考验。

• 军工与航空航天：在机载、舰载及地面车载电子设备中，凭借其抗振动、耐盐雾、防淋雨的优异环境适应性，提供长期稳定可靠的射频连接方案。


四、德索连接器（DOSIN）穿墙防水系列品控实力

SMA系列连接器与半刚性同轴电缆的压接配合，对剥线尺寸精度与压接模具精度有着远高于普通柔性电缆的要求。半刚线缆的外导体为铜管结构，压接高度偏差过大或压接不充分，将导致接触电阻增大、屏蔽效能下降与相位一致性破坏。尤其对于适配086线缆（KYB2A）与141线缆（KYB3A）两款不同线径的产品，压接参数需分别精确控制——任何微小的压接缺陷在18GHz微波段均可造成显著的性能劣化。此外，户外穿墙防水安装场景对连接器法兰面与面板的贴合密封性提出了更高要求，任何安装偏差都可能导致密封失效。

德索连接器（DOSIN）依托 超过20000平米 的精密制造车间与 超过20年 的射频连接器研发经验，针对SMA-KYB2A与SMA-KYB3A型号全线采用高精度数控车削一体化加工工艺。我们对法兰定位面、密封面平面度及内导体同轴度实施严格的多维度检测管控，确保连接器与半刚线缆压接后始终保持精准对心，同时保证法兰密封面与面板贴合紧密无间隙。通过对 PTFE绝缘介质 进行精密成型与定位，确保高频信号在连接器内部从DC至18GHz全频段内的平滑过渡与低损耗传输。出厂的每一枚连接器均经过全频段矢量网络分析仪检测，确保VSWR分别稳定在 ≤ 1.3（KYB2A） 与 ≤ 1.25（KYB3A） 的优异水平。

作为全面通过 ISO9001 质量管理体系认证的源头实力大厂，德索坚持采用 高纯度铍铜与黄铜棒料 及优质镀金工艺。出厂的每一枚连接器，其内导体与外导体均采用 全镀金 工艺，确保在经历 500次 以上的插拔循环与恶劣环境盐雾测试后，仍具备极低的接触电阻与稳定的弹性接触力。产品 100% 满足RoHS环保要求，是各大通信设备商、军工院所及户外系统集成商大批量采购的可靠源头货源。

五、技术交流与工程选型快问

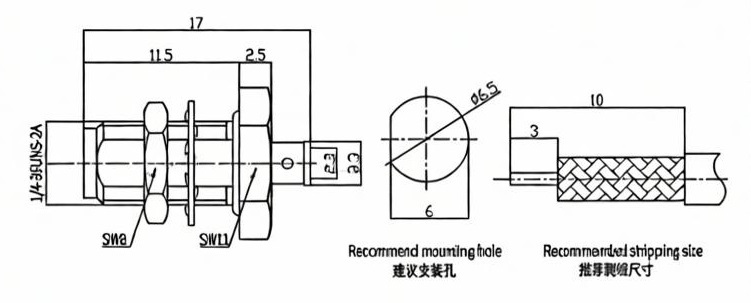

在户外防水面板连接器的安装中，穿墙式结构若操作不当，常因螺母锁紧扭矩不均导致密封圈挤压变形或法兰面倾斜，引发密封失效与中心针偏移。此外，半刚线缆压接时剥线尺寸偏差亦可能导致相位漂移与信号衰减增大——尤其在18GHz高频段，微小的压接误差即会造成显著的信号反射。德索（DOSIN）通过提供 精确的推荐剥线尺寸图（分别针对086与141线缆）与 安装扭矩推荐规范，正是为了解决“防水密封不可靠、压接后高频性能不稳、户外长期运行可靠性不足”这一室外射频工程的普遍痛点。

如需获取本系列SMA连接器的详细 机械尺寸CAD图纸、矢量网络分析仪（VNA）实测18GHz驻波曲线报告、压接工艺与防水安装规范指导书（含086/141不同线缆压接参数），或需要申请 工厂批发询价 与 免费样品评估，欢迎在下方留言，或直接联系德索的在线客服。我们的高频射频技术支持团队将在第一时间为您提供全面的选型配合。
