一、产品概述

德索（DOSIN）RPSMA-KWHD射频连接器主要应用于通信模块、测试仪器及无线设备等场景，通过RP-SMA反极性接口与PCB面板插座结构设计，实现设备面板与PCB板之间的射频信号可靠连接。

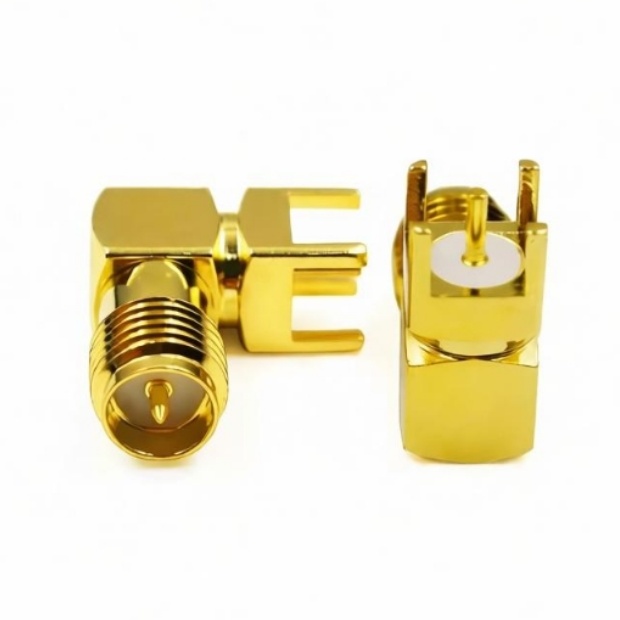

该连接器采用RP-SMA反极性公头接口形式（外螺纹配内针结构），为标准PCB面板插座，通过引脚焊接方式固定于PCB板上，属于直式安装结构。外导体采用黄铜镀金，内导体采用磷铜镀金，绝缘体采用聚四氟乙烯（PTFE），保证信号传输的稳定可靠。PCB安装引脚间距为5.08mm，适配标准PCB布局设计。该型号在DC-3GHz频率范围内具有优异的VSWR性能（≤1.25），适用于对信号反射指标有明确要求的应用场景。

二、核心技术参数表

1. 电气性能指标

VSWR≤1.25表示连接器在全频段内具有较好的射频匹配性能，可有效减少信号反射，适用于对传输质量要求较高的测试与通信场景。

2. 机械规格与材质构成

3. 环境适应性与合规

三、核心应用领域与行业方案

• 测试与测量仪器：适用于频谱分析仪、信号发生器、网络分析仪等测试设备的面板接口及PCB板级射频连接，PCB插座结构便于仪器内部射频信号的板级传输。

• 通信模块与设备：用于基站、直放站、室内分布系统等通信设备内部射频模块的PCB板端连接，RP-SMA反极性接口在通信模块天线端口中应用广泛。

• 工业控制设备：用于工业射频识别（RFID）读写器、无线数传终端等工业场景的PCB板级射频信号传输，宽温度范围（-45° ~ +125°）适应工业现场环境。

• 物联网与无线终端：适用于智能网关、数据采集终端等产品的PCB板端天线接口，PCB安装方式便于自动化贴装与标准化生产。

四、德索连接器（DOSIN）品控实力

1. 产品制造难点

该RPSMA-KWHD采用PCB面板插座结构，对外导体引脚的位置精度、共面性以及与绝缘体的同轴度均有较高要求。引脚位置偏差会导致与PCB板孔位对位困难，影响焊接质量；引脚共面性不良可能导致虚焊或焊接强度不足。此外，RP-SMA反极性结构要求外螺纹与内针的极性配合准确，制造中需严格区分标准SMA与反极性的工装夹具，避免混装。

2. 德索制造能力

德索（DOSIN）依托超过20000平米的精密制造车间与超过20年的射频连接器研发制造经验，采用高精度加工设备和完善检测流程，对产品结构尺寸、装配过程及性能表现进行管控。

3. 材料与质量管理

产品根据应用需求选择相应材料与表面处理方式，并按照质量管理要求进行生产检测。内导体采用磷铜镀金工艺确保低接触电阻与良好弹性性能，外导体采用黄铜镀金工艺提供优异的导电与耐腐蚀性能，绝缘体采用聚四氟乙烯（PTFE），保证高频下稳定的介电性能。

4. 环保要求

产品材料及生产过程符合RoHS等相关环保规范要求。

五、技术交流与工程选型快问

问：RP-SMA反极性连接器与标准SMA连接器能否互相对插使用？

答：不能直接混用。该型号为RP-SMA反极性公头界面（外螺纹配内针），而标准SMA公头为外螺纹配内孔（外螺纹配内孔）。两者内外螺纹及中心触点结构不同，强行对插可能导致连接器损坏或无法正常锁紧。选型时需确认配接设备的天线或模块接口类型是标准SMA还是RP-SMA。

问：PCB安装时对引脚焊接有何要求？

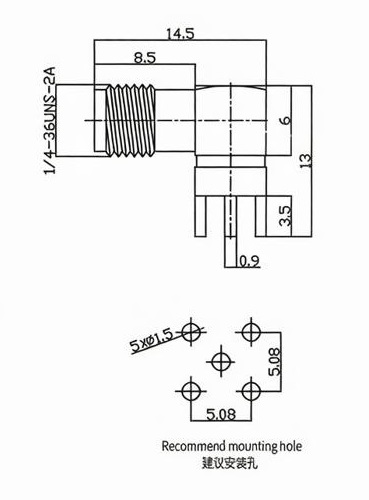

答：该型号引脚间距为5.08mm，建议按照规格书中推荐的安装孔尺寸（5×0.15）进行PCB Layout设计。焊接时建议控制焊接温度与时间，避免过热导致绝缘体变形或镀层损伤。手工焊接建议使用恒温烙铁，温度控制在350°C左右，焊接时间不超过3秒；波峰焊或回流焊请参照标准SMT工艺参数执行。

问：RPSMA-KWE与RPSMA-KWHD有何区别？

答：RPSMA-KWE与RPSMA-KWHD为同系列不同型号的PCB面板插座，核心结构相同（均为RP-SMA反极性外螺纹内针界面）。两者在具体尺寸参数或引脚布局上可能存在差异，具体选型时请以对应型号规格书为准。如需了解RPSMA-KWE的详细参数，可联系德索工程技术部门获取对应规格书。

如需样品测试、PCB Layout图纸或技术选型支持，请联系德索（DOSIN）工程技术部门。
