德索SMA-JB2G SMA-JB3G不锈钢SMA公头焊接式射频连接器 配086/141线缆18G源头工厂

一、产品概述

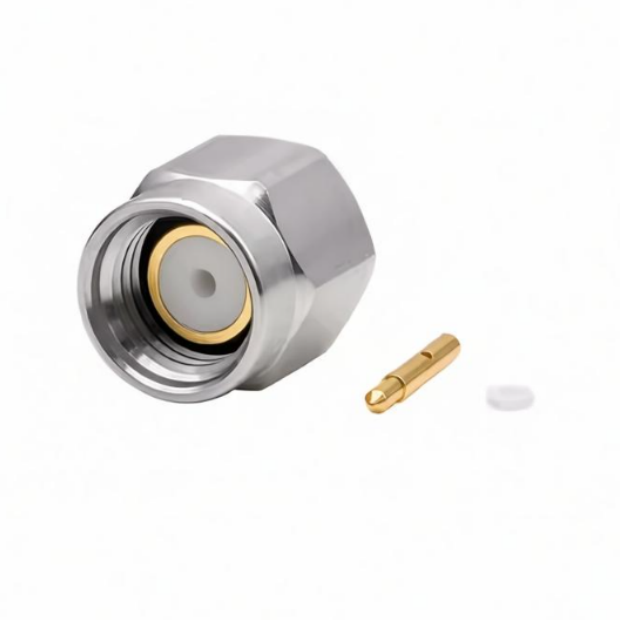

本系列产品为德索（DOSIN）针对半刚性/半柔性同轴电缆终端连接与高可靠性场景推出的 SMA型不锈钢公头焊接式射频连接器，包含 SMA-JB2G 与 SMA-JB3G 两款标准工业型号。该系列产品专为 KTR086/RG405 与 KTR141/RG402 两类半刚线缆的精密端接而设计，是卫星通信、雷达系统、微波测试及军工电子中需要 DC ~ 18GHz 超宽频段低损耗传输与高耐腐蚀性的关键互连组件。

两款产品均采用 SMA公头（阳针） 接口形态，通过标准 1/4-36UNS-2B 英制螺纹锁紧机构实现与SMA母座的可靠对接。尾部采用 焊接式（Solder） 端接工艺——内导体通过焊接固定，外导体通过焊锡实现360°全封闭屏蔽连接——确保线缆与连接器之间的机械与电气连接具有极高的抗拉强度与相位稳定性。两款产品分别适配不同线径的半刚线缆，内导体与外导体均采用 黄铜镀金 工艺处理，而 SMA螺套（螺纹套筒）则采用不锈钢材质并经过钝化处理【6†L3】【7†L3】——这一设计在保证优异导电性的同时，大幅提升了螺纹连接的耐磨性与抗腐蚀能力，有效解决了常规黄铜螺套在频繁插拔与恶劣环境下易磨损、易腐蚀的行业痛点。产品结构超紧凑（总长分别仅 12.3mm 与 12.6mm），频率覆盖 DC ~ 18GHz，是高端微波设备半刚线缆互连的理想之选。

二、核心技术参数表

1. 电气性能指标（ELECTRICAL PARAMETER）

以下电气参数严格依据工业级测试标准，适用于该系列全部两款型号，确保信号传输的高保真度与稳定性。

2. 机械规格与材质构成（MECHANICAL & MATERIAL）

3. 环境适应性与绿色合规（ENVIRONMENTAL & COMPLIANCE）

三、核心应用领域与行业方案

该系列SMA不锈钢螺套焊接式公头连接器凭借其 18GHz超宽频段覆盖、不锈钢螺套耐磨抗腐蚀、焊接连接可靠、适配086/141半刚线缆 的优异特性，被广泛应用于以下对信号完整性与环境适应性要求严苛的场景：

• 卫星通信与高频射频测试：支持DC至18GHz频率范围，是卫星导航接收机、微波链路设备及高频测试系统中的理想射频接口方案。焊接式结构配合半刚线缆可实现优异的相位稳定性，不锈钢螺套确保在频繁测试插拔中螺纹不磨损、不卡死。

• 雷达与电子战系统：在相控阵雷达T/R组件、电子对抗设备的半刚线缆互连中，不锈钢螺套具有优异的抗磨损与抗腐蚀能力，1/4-36英制螺纹连接强度高、抗震性好，满足MIL-STD-202等军标环境测试要求。

• 5G毫米波与微波传输设备：在5G回传设备、E-band微波传输系统等高频场景中，提供稳定可靠的半刚线缆互连方案。

• 军工与航空航天：在机载、舰载及地面车载电子设备中，焊接式连接配合半刚线缆，凭借其抗振动、耐盐雾的优异环境适应性，提供长期稳定可靠的射频连接。

• 紧凑型电路板与便携设备：超小型结构（总长仅约12mm）大幅节省空间，是紧凑电路板与便携设备的理想方案。

四、德索连接器（DOSIN）SMA半刚焊接不锈钢螺套系列品控实力

SMA系列连接器与半刚性同轴电缆的焊接配合，对焊接工艺与结构同轴度有着严格的要求。半刚线缆的外导体为铜管结构，内导体为镀银铜包钢线，焊接温度与时间的控制直接影响焊接质量——焊锡不足可能导致接触不良与信号泄漏，焊锡过多或加热时间过长则可能损伤PTFE绝缘介质，引发阻抗不连续与相位漂移。

本系列产品在常规SMA焊接式连接器的基础上，对 SMA螺套（螺纹套筒）采用了不锈钢材质并经过钝化处理【6†L3】【7†L3】。这一设计具有三重核心价值：其一，不锈钢材质硬度远高于黄铜，在频繁插拔与螺纹旋合过程中具有优异的抗磨损能力，有效避免了常规黄铜螺套因磨损导致的螺纹滑牙、锁紧力矩下降等问题；其二，不锈钢钝化层在盐雾、潮湿等恶劣环境下具有远超黄铜镀层的抗腐蚀能力，长期使用不锈蚀、不卡死；其三，不锈钢螺套与内导体、外导体的全镀金工艺形成“外刚内柔”的黄金组合——外部不锈钢提供结构强度与防腐屏障，内部镀金层确保优异的导电性与信号传输性能。

德索连接器（DOSIN）依托 超过20000平米 的精密制造车间与 超过20年 的射频连接器研发经验，针对SMA-JB2G与SMA-JB3G型号全线采用高精度数控车削一体化加工工艺。我们对内导体同轴度、焊接端口内孔尺寸及绝缘介质定位精度实施严格的检测管控，确保连接器与半刚线缆焊接后始终保持精准对心。不锈钢螺套采用专用加工工艺与精密钝化处理，确保螺纹精度与表面质量达到设计要求。通过对 PTFE绝缘介质 进行精密成型与定位，确保高频信号在连接器内部从DC至18GHz全频段内的平滑过渡与低损耗传输。

作为全面通过 ISO9001 质量管理体系认证的源头实力大厂，德索坚持采用 高纯度黄铜与不锈钢棒料 及优质镀金与钝化工艺。出厂的每一枚连接器，其内导体与外导体采用 黄铜镀金，确保高导电率与耐磨损；SMA螺套采用 不锈钢钝化，具备优异的抗磨损与抗腐蚀能力。产品 100% 满足RoHS环保要求，是各大微波模块厂、通信设备商、军工院所及测试仪器厂大批量采购的可靠源头货源。

五、技术交流与工程选型快问

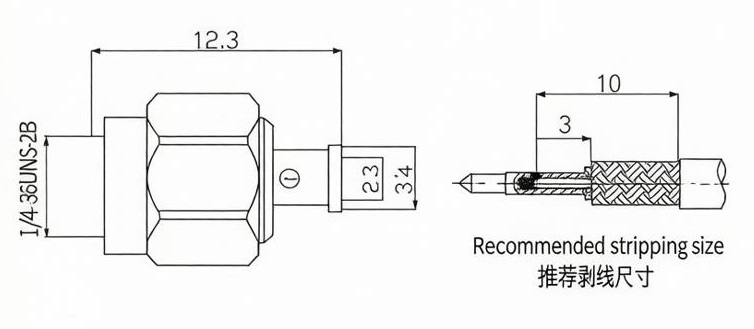

在半刚线缆的焊接加工中，剥线尺寸偏差或焊接温度控制不当，常导致内导体焊接时焊锡流入绝缘层造成短路，或外导体焊接不充分引发屏蔽泄漏与信号衰减增大——尤其在18GHz高频段，微米级的焊接缺陷即可造成显著的性能劣化。此外，常规SMA连接器的黄铜螺套在频繁插拔与户外恶劣环境中易磨损、易腐蚀，导致螺纹锁紧力矩下降甚至卡死，直接影响系统的长期可靠性。德索（DOSIN）通过 不锈钢螺套设计——在保持内部全镀金优异导电性的同时，以不锈钢材质提供外部螺纹的超强耐磨与抗腐蚀能力——配合 精确的推荐剥线尺寸图 与 焊接工艺规范指导书（含推荐焊接温度、时间与焊料选型），正是为了解决“焊接不良导致信号不稳、黄铜螺套频繁插拔易磨损、户外环境易锈蚀卡死”这一高端半刚线束加工与射频连接器应用领域的普遍痛点。

如需获取本系列SMA连接器的详细 机械尺寸CAD图纸、矢量网络分析仪（VNA）实测18GHz驻波曲线报告、焊接工艺规范指导书，或需要申请 工厂批发询价 与 免费样品评估，欢迎在下方留言，或直接联系德索的在线客服。我们的高频射频技术支持团队将在第一时间为您提供全面的选型配合。
