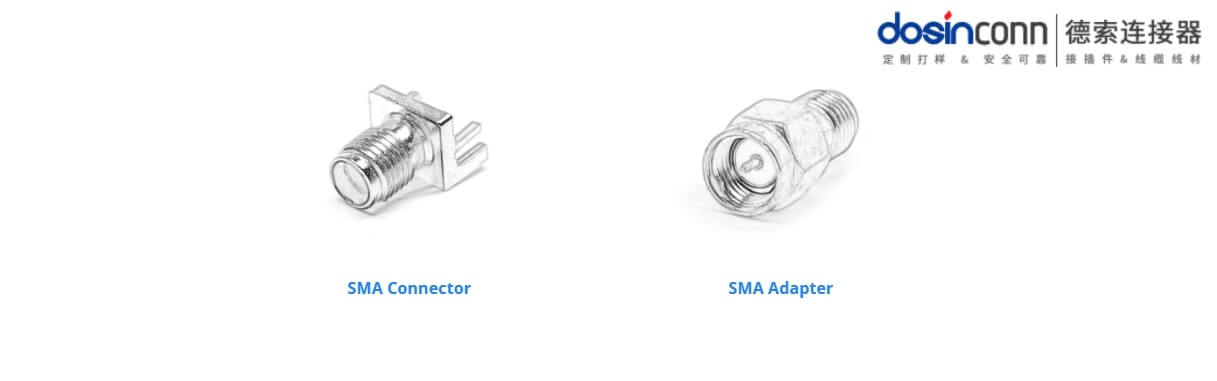

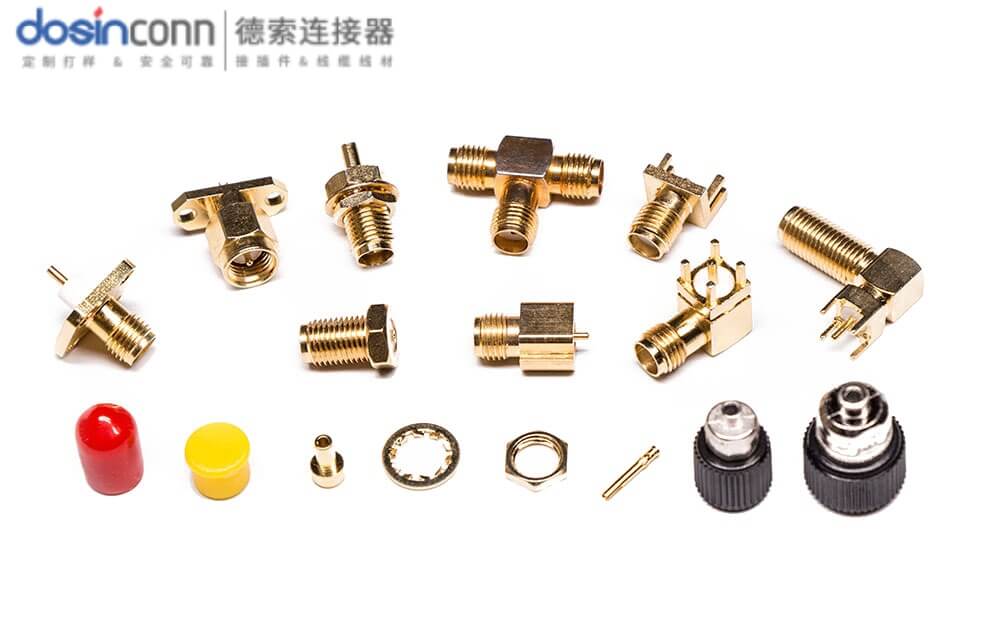

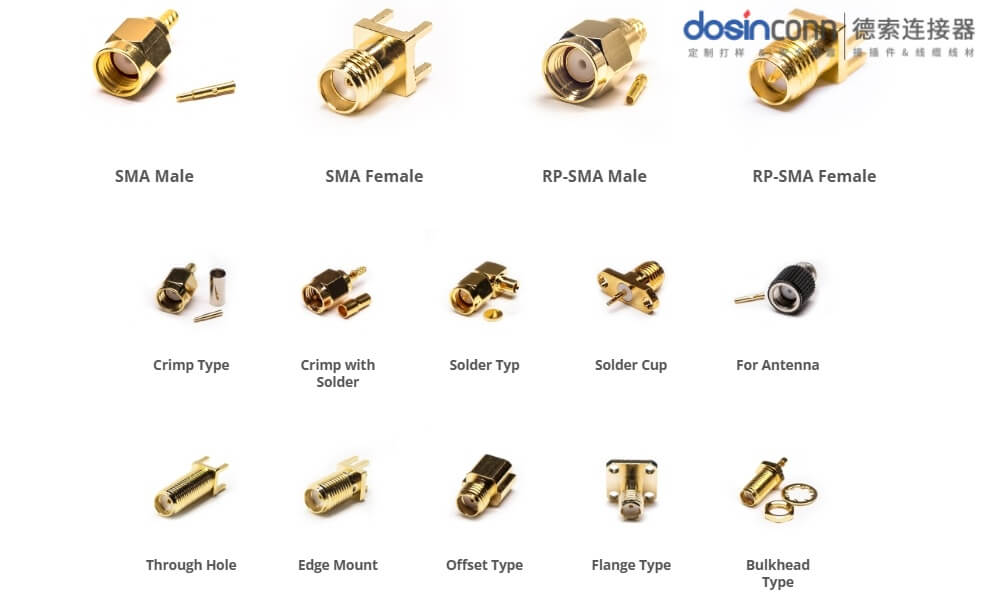

SMA插座的导体发热点在哪儿？高功率射频场景下，内导体的温度比外壳高多少？

✍️德索连接器 王工

在德索实验室里用红外热像仪扫过几十颗满载运行的SMA插座后，我总结出一条让很多射频工程师后背一凉的定律：
你以为热量均匀分布在连接器上，实际上90%的温升集中在中心那根针上——它和外壁之间的温差，大到足够让绝缘子提前几十年退休。

🔥 01 发热的根源：趋肤效应+接触电阻，热就在这两处“憋”出来

要搞清热量从哪来，先看一个基本的物理事实。

射频电流不是均匀流过导体的。频率越高，电流越集中在导体表面——这就是趋肤效应。信号频率从1GHz升到6GHz，趋肤深度变浅，导体等效截面积变小，电阻增大，发热量翻倍以上。对于SMA插座，内导体中心针截面积远小于外壳，同样的电流流过，电流密度高出一个数量级，产生的热量自然远大于外壳。

这还没完。SMA内导体接触系统——插孔与插针之间——存在接触电阻。高质量的SMA插孔接触电阻应小于2mΩ，但若加工精度不足或锁紧力矩不达标，接触电阻可能飙升至10mΩ以上。根据焦耳定律P=I²R，10mΩ的接触电阻在10A电流下会产生1W的纯热量，而这1W全部集中在毫米级的接触点上，瞬间就能把局部温度推高几十度。

N型连接器导热系数分析中指出：当射频电流流过中心导体时，因趋肤效应产生焦耳热，若热量不能及时散出，温度就会持续攀升，连接器内部导热能力决定了功率天花板。SMA比N型更小，散热路径更窄，这个问题更致命。

射频连接器热量由三部分组成：接触电阻焦耳热、导体电阻焦耳热、环境温度。对于SMA插座，前两项集中在中心接触件区域。

📌 车间老话：外壳热是“暖宝宝”，中心针热是“烙铁头”。前者摸着烫手，后者能熔化PTFE。

🌡️ 02 内导体比外壳热多少？实测数据告诉你

很多人以为SMA插座发热均匀，红外热像仪一扫就原形毕露：中心针区域亮得发白，外壳只是温热。温差到底多大？

MIT电磁热仿真与IEEE实测数据：

IEEE论文对SMA连接器的热分析显示：在50W功率、VSWR 2.5条件下，中心针（kovar材质）温度达到103°C；功率提升至100W时，中心针温度飙升至180°C。而同条件下外壳温度通常低数十度——因为外壳直接接触环境，散热路径短，中心针的热量必须穿过PTFE绝缘子（导热系数仅约0.25 W/(m·K)）才能传到外壳。

德索实验室实测数据：

我们拿常规款SMA插座（黄铜外壳、普通PTFE绝缘子、1μm镀金中心针）和德索高频款SMA插座（无氧铜外壳、优化PTFE绝缘子、3μm镀金中心针）做对比测试：6GHz频率、50W连续波、室温25°C自然对流。

核心发现：

🔴 常规款内外温差高达70°C。 中心针155°C已逼近PTFE软化点（约260°C），但外壳仅85°C——手摸着只是温热，根本想不到内部已在烧绝缘子。某客户用常规款SMA传10GHz、30W信号，半小时外壳温度飙到170°C，绝缘层直接熔化。

🟢 高频款温差仅26°C。 无氧铜导热系数401W/(m·K)，是黄铜（109W/(m·K)）的3.7倍。3μm厚镀金层降低趋肤损耗，优化绝缘子几何结构降低热阻。中心针78°C远低于PTFE耐受极限。

📌 车间老话：摸外壳判断SMA是否过热，就像摸锅盖判断锅底有没有烧焦——等你摸到烫手，里面的针早就过温了。

⚡ 03 为什么温差这么大？导热路径上的“三道热障”

内导体和外壳之间巨大的温差，不是设计缺陷，是物理定律在SMA内部设了三道热障。

第一道热障：PTFE绝缘子——绝佳的绝缘体，糟糕的导热体。

PTFE导热系数仅约0.25 W/(m·K)，是铜的1600分之一。中心针产生的热量要传出去，必须先穿过这层PTFE“隔热毯”。高功率场景下，PTFE反而成了热量的牢笼。

第二道热障：空气间隙——被忽略的“超级热阻”。

同轴传输线的阻抗控制要求中心导体和绝缘子之间有精确的间隙。空气导热系数仅约0.026 W/(m·K)，是PTFE的十分之一。即使微米级空气间隙，在热学上也相当于一堵隔热墙。同轴连接器设计在电学上必须留气隙，热学上却因气隙付出沉重代价。

第三道热障：趋肤效应——热量只在表面产生。

GHz频段趋肤深度仅几微米，电流全挤在中心针镀金层表面——就是那层几微米厚的镀层。产热区域被压缩到极小体积，功率密度大得惊人。这层“发热表皮”和被它包裹的铜芯之间虽有良好热接触，但热量必须先穿过表皮再进入铜芯，表面温度始终比内部平均温度高一截。

功率损耗主要转化为热能，若散热不良，接头温度可迅速突破绝缘材料耐受极限（如PTFE软化点约260°C），导致短路或击穿。

📌 车间老话：PTFE是射频上的“透明玻璃”，热学上的“保温瓶”。信号走过去无障碍，热量传出去全是坎。

🧪 04 高功率下温差被什么放大

同样50W，有的SMA中心针和外壁差30°C，有的差70°C。差距从哪来？

频率是温差放大器。 趋肤效应随频率增强，6GHz时趋肤损耗是1GHz时的数倍。常规款中心针用普通黄铜+薄镀金（1μm），高频段趋肤损耗比低频段大3倍以上。高频款用无氧铜+3μm厚镀金，趋肤损耗降低约40%，温差同步缩小。

VSWR是温差的催化剂。 VSWR=2.5时，反射波和入射波叠加产生驻波，电压最大值处的电流密度远高于行波状态。高VSWR下，反射波占用通道容量，致使传输功率容量降低。连接器内部损耗增加，中心针温度被额外推高。IEEE测试中VSWR取2.5，中心针温度达103°C（50W），正是因为反射让发热集中到了驻波的电压波峰位置。

环境温度和海拔是温差的“隐形帮凶”。 环境温度25°C时常规款内外温差70°C；若机箱内温度60°C，功率至少要打对折，温差突破100°C。海拔越高空气越稀薄，对流散热越差，功率容量随海拔升高显著下降，温差在高海拔场景下进一步放大。

📌 车间老话：频率抬高1GHz，温差拉大十几度。VSWR变大0.1，温差又多加几度。这些叠在一起，内导体的温度就不是“偏高”，而是“失控”。

🛠️ 05 如何缩小内外温差——材料和散热设计的“组合拳”

知道温差从哪来，解决方案就清晰了。

第一拳：从材料端降低发热源。 中心针用无氧铜替代黄铜，电导率提升，电阻率降低，焦耳热从源头减少。镀金层从1μm加到3μm，趋肤深度内导电截面增加，高频损耗降低。外壳同样用无氧铜，导热系数是黄铜的3.7倍（401 vs 109 W/(m·K)）。

第二拳：打通热传导路径。 优化绝缘子几何结构，增大中心针到外壳的导热截面积。部分高功率设计在绝缘子内嵌导热填料或采用导热增强型复合材料。外壳增加环形散热槽，散热面积增加约30%。这一增一减——热源降低、散热加速——温差改善显著。

第三拳：降额使用、留足安全余量。 标称功率通常在海平面25°C下测得。若设备箱内温度达60°C，连接器承载功率要打五到六折。建议SMA连续波功率不超过额定值60%，同时定期测VSWR——VSWR>1.5时即使功率未超额定值，内部温度也可能超出安全边界。

📌 车间老话：选材料降热源是“减柴”，优化散热是“加烟囱”，降额使用是“留退路”。三招齐出，才镇得住高频高功率同时发难。

🧘‍♂️ 写在最后

在高功率射频的世界里，SMA插座从来就不是均匀发热的。那个藏在绝缘子中心、肉眼看不到的针尖——它才是整个连接器里最烫手的山芋。它和外壁之间几十度的温差，不是设计的缺陷，是材料物理留给我们的权衡：绝缘子要电学透明就得忍受它热学上的阻隔，中心针要细才能匹配阻抗就得忍受它电流密度的集中。

德索在SMA插座热管理这条线上摸索了很多年，有一个理念越来越清晰：功率降额不只是“打折扣”，更是连接器选型中对温差现实的正视。 很多客户盯着额定功率选型，却不知道那个数字是在25°C下测的——实际设备里可能是60°C甚至更高。我们坚持做红外热像实测、做全功率曲线热仿真，不是为了炫技术，是因为知道那根中心针的每一度温升，都在默默吃掉PTFE绝缘子的寿命。

✨ 连接器的功率极限，从来不是规格书上那个冰冷的瓦数，而是它中心针上的热、外壁上的凉、和那一层PTFE绝缘子能忍受的温差极限。

下次你的SMA插座在高功率下跑了一小时，别只摸外壳判断它热不热。

那根中心针的温度，可能已经比你想象的高了70°C——它正隔着PTFE，安静地、无声地，等待一个让你重新审视热管理的信号。而这个信号，往往不是从网分仪上冒出来的，是某天拆开插座时，看到那圈本该光洁的绝缘子，已经默默地变了色、变了形。
