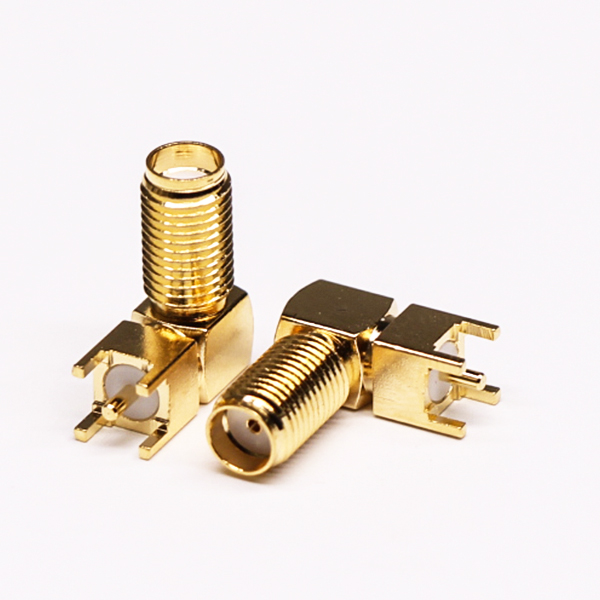

SMA弯式弯式RF连接器镀金母头插PCB板


SMA弯式弯式RF连接器镀金母头插PCB板

料号: EB-007-0150
标签:SMA连接器,弯头,母头,插板,PCB板,镀金
材料:黄铜/铁氟龙/镀金/钢铁/硅/磷
产品特点:

  • ISO认证厂家,产品品质达到ROHS、UL、REACH标准;

  • 厂家直销批发价格,免费提供样品测试;产品可根据材质和性能要求定制;

  • 高性能电子连接器,最高可达18GHz,低反射;

  • 螺纹型锁紧方式保证产品的损耗和高安全性,设计紧凑;

  • 小尺寸接头适用于更小的安装空间和更广泛的应用场景;

产品规格
温度范围 -65~+165°C
环境温度 ≦95%(40°C±2°C)
特性阻抗 50Ω
频率范围 DC~6GHz
工作电压 500Vr.m.s
耐压 1000Vr.m.s
中心接触电阻 ≦3mΩ
外导体电阻 ≦2.5mΩ
绝缘电阻 ≧5000MΩ
中心导体保持力 ≧0.28N
插入损耗 0.15dB/6GHz
电压驻波比 直式 ≤1.10+0.02f
电压驻波比 弯式 ≤1.20+0.03f
耐用性 >=500次

注释:具体规格参考图纸

类型 材料 表面处理
主体 黄铜 镀金
绝缘体 PTFE
中心针 铍铜合金 镀金

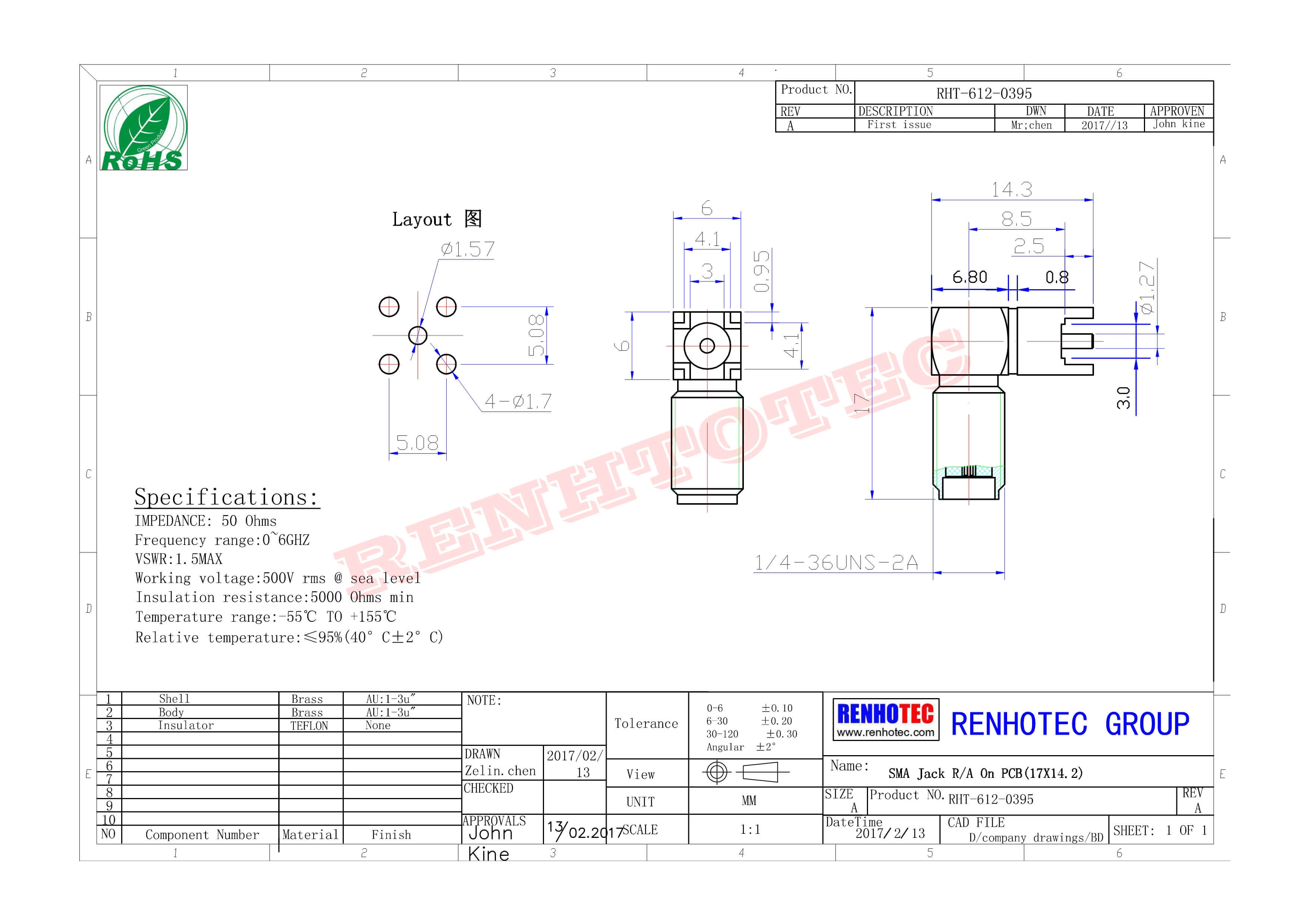

产品图纸

SMA弯式弯式RF连接器镀金母头插PCB板

包装与运输
发货地 广东省东莞
付款方式 支付宝、微信、银行汇款
常规交货期 7-10天
运输方式 快递/物流
包装方式 吸塑盒+纸箱/ PE袋+纸箱
箱规 39.5*24.5*19.5cm
49.5*24.5*19.5cm
47*41*21cm
34*34*30cm
