关于SMA接头技术指标

作为一名经常采购SMA接头的从业人员,或多或少应该会了解一些SMA接头的技术指标。那么sma接头的技术指标主要从哪些方面来评判呢?关于sma接头技术指标,下文中德索电子工程师将会进行全面的讲解,让您不再有sma接头技术指标方面的疑惑。

温度范围:Temp.range -65~+165°C (PE Cable -40~+85°C)

振 动:Vibration MIL-STD-202,Method 213

频率范围:Frequency Range DC~26.6GHz(半刚电缆 0~26.5GHz)

工作电压:Working Voltage 335V max (有效值)

耐 压:Withstand Voltage 1000V rms (海平面最小值)

接触电阻:Contact resistance

内导体之间:Center Contact ≤ 3 mΩ

外导体之间:Outer Contact ≤ 2 mΩ

绝缘电阻:Insulation resistance ≥ 5000 MΩ

插入损耗:Insertion loss ≤0.15 dB/6GHz

电压驻波比: VSWR  直式:Straight 软电缆 ≤1.10+0.002f 半刚电缆 ≤1.05+0.001f

弯式 Right angle 软电缆 ≤1.20+0.003f 半刚电缆 ≤1.10+0.001f

耐用性:Durability(mating) ≥500次(cycles)

材料与涂覆 MATERIAL & PLATING

壳体 shell 黄铜 brass 镀硬金 gold plated

插针 contact pin 黄铜 brass 镀硬金 gold plated

插孔 socket 铍青铜 beryllium 镀硬金 gold plated

弹性接触件elastic contact 铍青铜 beryllium 镀硬金 gold plated

绝缘体 insulator 聚四氟乙烯 PTFE

压接套 crimp ferrule 铜合金 copper alloy 镀镍或镀金 nickel or gold plated

o型密封件o-ring sealing 硅橡胶6146 silastic

以上内容便是德索电子针对SMA接头技术指标问题所做的讲解,希望您能够将这些sma接头基础知识消化下去,并运用于实际操作中。如果您有SMA接头、SMA接口采购定制需求,可以拨打我们的服务电话:0769-81153906。德索电子,十三年SMA接头等射频产品生产经验,ISO认证,一年质保,符合国际环保要求,广大客户可放心采购。

SMA接头详细介绍

下文中,德索电子工程师将会为大家介绍一些SMA接头相关的内容,旨在让各位从业者更好的理解什么是SMA接头,了解其概念、制作原理、应用范围、优势特点等。

SMA接头适用于频率范围直流至26.5GHz的微波领域的应用。应用范围如电信通讯、网络、无线通讯以及检测和测量仪器。它具有频带宽、性能优、高可靠、寿命长的特点。

SMA接头是一种应用广泛的小型螺纹连接的同轴连接器,它具有频带宽.性能优.高可靠.寿命长的特点。SMA接头适用于微波设备和数字通信系统的射频回路中连接射频电缆或微带线。

读完上述内容之后,您对于SMA接头应该有一个详细的了解了。如果您对于sma接头还有其他的疑惑,可以阅读我们的其他sma接头相关文章。德索电子,专业的SMA接头供应商,生产经验丰富,接受定制服务,ISO认证,一年质保,值得信赖。

sma反极插头转sma母头专业射频同轴连接器

连接器SMA接口如何使用

最近,不少用户在网上发问:“SMA接口 可以接电脑吗? 可是我找不到电脑有插口啊。是不是要转换还是什么的”。对于这些连接器sma接口怎么使用的问题,德索五金电子技术人员将在下文中为您详细的解答连接器sma接口的使用问题。

其实,连接器sma的使用,十分简单,只需将插头插入,旋紧螺纹即可。用户朋友们可以拿起自己手边的sma产品试验一下。连接器sma接口怎么使用的问题,您应该已经清楚了,在弄懂连接器sma接口怎么使用之后,用户应该系统的了解一下sma接口的概念,原理等。

德索五金电子技术人员指出:SMA接口是一种连接方式,也称为SMA连接器。适用于频率范围直至26.5GHz的微波领域的应用。应用范围如电信通讯、网络、无线通讯以及检测和测量仪器。用作射频信号的连接。它具有频带宽、性能优、高可靠、寿命长的特点。

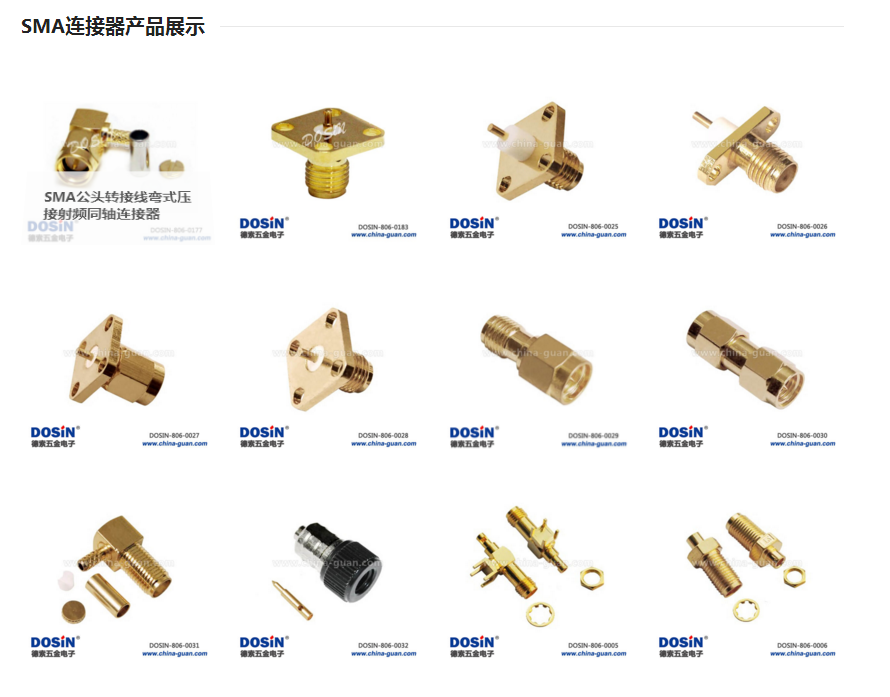

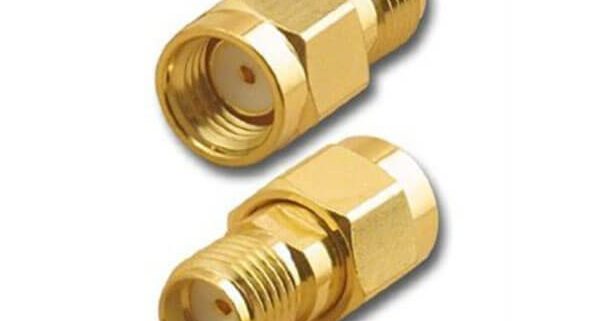

SMA接口有两种形式,标准的SMA是一端“外螺纹+孔”,另一端“内螺纹+针”;反极性 RP-SMA是一端“外螺纹+针”,另一端为“内螺纹+孔”。类似的接口还有TNC接口,N型接口,和SMA接口在外形和用途上有相似,但尺寸不同。

阅读完上述内容之后,您对于连接器sma接口怎么使用以及sma相关原理、概念知识有一个基础了解了,如果您还有更多关于sma方面的问题不懂,可以向我们发送邮件咨询,我们会第一时间回复您的邮件,邮件地址:dosin2005@dosin-china.com。采购以及定制sma,拨打电话 0769-81153906。

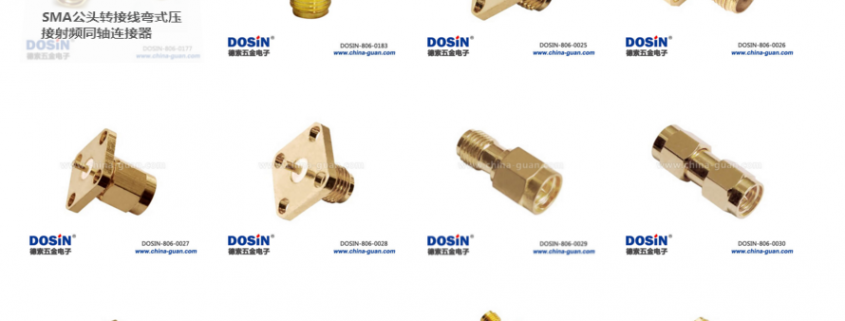

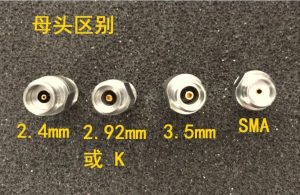

3.5MM/2.92MM/2.4MM/SMA连接器之间的区别

对于3.5mm/2.92mm/2.4mm/SMA连接器四者区别,相信很多从业者并不是很清楚。作为德索五金电子有限公司的一员,小编很高兴为您分享一下关于3.5mm/2.92mm/2.4mm/SMA连接器的相关知识,希望这些知识能够对您有所帮助。不少用户曾经遇到这样的状况,3.5mm/2.92mm/2.4mm三种类型的连接器,哪一种可以直接与sma连接器无缝对接呢。回答这个问题之前,我们应该先来认识一下这几种连接器:

最初,SMA连接器设计用于0.141″半硬同轴电缆,一般采用聚四氟乙烯介质填充,在军事工业中主要作为微波应用的精密连接器。在当时的条件下,由于SMA连接器的体积小、能在较高的频率(配接半硬电缆的频率范围为DC~18GHz;配接柔软电缆时为DC~12.4GHz)下工作,很快得到普及。甚至后来发展起来的毫米波连接器(如3.5mm、2.92mm)也考虑与其机械兼容的问题。

何为3.53.5mm连接器,它是外导体内径为3.5mm,特性阻抗为50Ω,连接机构为1/4-36UNS-2英制螺纹的连接器。与SMA连接器最大的不同是:3.5mm采用空气介质。3.5mm连接器的外导体较SMA连接器厚,机械强度好于SMA连接器。所以不仅电气性能优于SMA连接器,而且机械耐久性、性能的可重复性均高于SMA连接器,因此较适合于测试行业使用。

2.92mm连接是外导体内径为2.92mm、特性阻抗为50Ω、连接机构为1/4-36UNS-2英制螺纹的射频同轴连接器。其结构与3.5mm连接器相似,只不过更小一些。2.92mm连接器在DC~46GHz频带范围内,具有良好的电性能,且能与SMA连接器、3.5mm连接器机械兼容,很快地被广大制造商认可,成为国际上应用最为广泛的毫米波连接器之一。

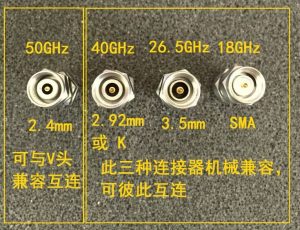

2.4mm连接器,是外导体内径为2.4mm,阻抗50欧姆的连接器而1.85mm连接器,是外导体内径为1.85mm,阻抗50欧姆的连接器了。它们内径尺寸更小,所以工作频率更高,标称频率分别可达50GHz和67GHz。这两种连接器之间机械兼容的,可以互连,不过需要记住的是,他们绝不能与2.92mm,3.5mm或者SMA连接器互相连接,不然可直接导致连接器的损坏!

读完上述内容之后,相信大家对于3.5mm/2.92mm/2.4mm/SMA连接器四者区别已经有一个清楚的认识了,如果想了解更多于3.5mm/2.92mm/2.4mm/SMA连接器的信息,可以登录官网,查询详细的产品规格、图纸、原材料等。

采购及定制sma连接器,选择德索五金电子,12年的sma连接器生产经验,产品均通过ISO认证,在业界口碑良好。德索生产的sma产品,远销全球40多个国家,在国际上有很高的认可度。立即拨打我们的电话:0769-81153906。

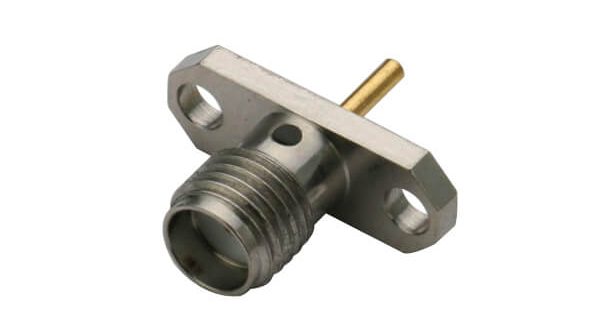

sma射频同轴2孔法兰盘座直式连接器母头

SMA射频同轴连接器的电缆性

在电子元器件领域,射频连接器是比较火热的一个市场,那么您对于sma射频同轴连接器的电缆性了解多少呢?下面德索五金电子的技术人员将会为您介绍一些sma射频同轴连接器电缆性的相关知识,让您对sma射频连接器有一个更深的认识。

一般而言,sma射频同轴连接器的电缆性一般分为如下5个方面:

第一、电视电缆自身的屏蔽性能是比较低的,通常用于只考虑阻抗的系统,最为典型的应用便是电视天线。

第二、电视软电缆属于电视电缆的变型范畴,有着相对较为连续的阻抗及较好的屏蔽效果,可弯曲、价格低 ,被广泛使用在电脑行业,但不能用于要求有较高屏蔽性能的系统。

第三、屏蔽软电缆消除了电感及电容主要用在仪器和建筑上。

第四、软性同轴电缆由于其特殊的性能而成为最普遍的密闭传输电缆。同轴意味着信号和接地导体在同一轴上,外导体由细致的编织线构成 ,所以又称编织同轴电缆。此电缆对中心导体有良好的屏蔽效果其屏蔽效果,取决于编织线类型和编织层厚度。除有耐高压特性外此电缆亦适应在高频及高温条件下使用。

第五、半刚性的同轴电缆也发生一定的变化,用管状外壳取代了编织层,有效地弥补了编织电缆在高频时屏蔽效果不佳的缺点,频率很高时通常都使用半刚性电缆。

阅读完上文之后,您对于sma射频同轴连接器的电缆性已有一定认识,如果您还有其他关于sma射频同轴连接器的问题困扰,可以发送邮件至dosin2005@dosin-china.com,我们会安排技术人员第一时间解答您的问题。德索五金电子sma射频连接器产品种类较多,所有产品通过了ISO9001质量体系认证,客户们可以放心采购。

关于德索五金电子,成立于2005年,专注于研发、生产和销售各种射频同轴连接器、线材及电缆组件,产品应用于通信、安防监控、汽车、医疗、航空、军工等多个领域,积累了丰富的生产经验。我们拥有超过3000多平米的生产厂房,装备精良的车间和多条整机自动生产线,员工几百人。

联系地址:东莞市虎门镇路东村新园北5路5号

联系电话:0769-81153906

SMA射频同轴连接器规格尺寸

作为连接器制造行业中的一员,如果对于sma射频同轴连接器规格尺寸处于不解的状态,那么在面对客户的时候,会给人留下很不专业的形象,为此,德索五金电子技术人员,将会您详细讲解一些关于sma射频同轴连接器规格尺寸的基础知识。

sma连接器,属于射频连接器的一种,主要适用于频率范围直流至26.5GHz的微波领域。它的应用范围较广,像电信通讯、网络、无线通讯以及检测和测量都会适用到sma连接器,它具有频带宽、性能优、高可靠、寿命长的特点。

至于射频同轴连接器规格尺寸,主要在下述内容中进行展示,比较全面,涉及到温度范围、振动、频率范围、工作电压、耐压、接触电阻、内外导体、绝缘电阻、插入损耗、电压驻波比、直式、软电缆、半刚电缆、弯式、软电缆、半刚电缆、耐用性等内容。

温度范围:Temp.range -65~+165°C (PE Cable -40~+85°C)

振 动:Vibration MIL-STD-202,Method 213

频率范围:Frequency Range DC~26.6GHz(半刚电缆 0~26.5GHz)

工作电压:Working Voltage 335V max (有效值)

耐 压:Withstand Voltage 1000V rms (海平面最小值)

接触电阻:Contact resistance

内导体之间:Center Contact ≤ 3 mΩ

外导体之间:Outer Contact ≤ 2 mΩ

绝缘电阻:Insulation resistance ≥ 5000 MΩ

插入损耗:Insertion loss ≤0.15 dB/6GHz

电压驻波比: VSWR

直式:Straight

软电缆 ≤1.10+0.002f

半刚电缆 ≤1.05+0.001f

弯式 Right angle

软电缆 ≤1.20+0.003f

半刚电缆 ≤1.10+0.001f

耐用性:Durability(mating) ≥500次(cycles)

阅读完上文之后,您对于sma射频同轴连接器规格尺寸应该已经清楚了,如果您有更多关于sma射频同轴连接器的问题,可以在我们的邮箱中进行提问,到时候会由公司技术人员向您解答。当然,如果您有sma射频同轴连接器采购方面的需求,也可以去德索五金电子sma连接器频道查看一下我们的产品详情。

德索五金电子在射频同轴连接器领域,已有十三年生产经验,口碑良好,所接订单均可按时保质完成,工厂位于中国制造基地东莞市,所生产产品均通过ISO认证,质量达到ROHS、UL、REACH等标准,远销海内外。

射频同轴连接器寿命问答

射频同轴连接器寿命测试宝典,试过都说好!对于很多客户而言,在采购射频同轴连接器产品的时候,除了考虑到价格因素外,还会考虑到射频同轴连接器寿命的相关问题,下面德索五金电子技术人员就来教您一下射频同轴连接器寿命测试的方法,绝对的干货,不可错过额。

准备一条长度为1米,二端为Nm的RG223测试电缆组件(BXT P/N:RG223-03-03-1000A),被测的Nm接头的螺套和外导体采用铜镀三元合金材料,内导体则采用镀金黄铜。完成此项实验需要满足以下的一些条件:

1) 试验针对其中一端的Nm接口,与一个Nf连接器进行对接,采用扳手进行连接和拆卸。为了保证精度,采用了不锈钢材料的Nf接头,一般情况下,不锈钢材料的连接器的寿命是1000次,这要比铜材高出整整一倍。

2) 每插拔一次为一个循环,每100次插拔后测量一次电缆组件的插入损耗和被试验端的接口的驻波,并记录在2.2GHz频率点上的数值。试验共进行了2400次。

虽然上述试验仅仅针对一只射频连接器,不过从试验结果我们可以得出一些拿来参考的结论:

1) 若所有产品的使用都是按照规则进行的,射频连接器的寿命将会大大超过500次的标准值;

2) 在整个频段内,没有发现某个频点有插入损耗和驻波的跳变现象。

3) 射频连接器的插入损耗值随着机械磨损而逐渐增加;而驻波则几乎没有变化;从过程看,似乎没有一个明显的失效点,所以在生产线上,如果没有发现电缆的明显故障,应建立强制报废制度,以保证测试指标。

阅读完上述内容之后,您对于射频同轴连接器寿命测试方法有一定的了解了,德索五金电子拥有十二年的研发、生产、销售经验,生产的射频连接器产品质量均通过ISO认证,使用寿命持久,用户可以放心购买。采购热线电话:0769-81153906,查看产品详情,点击进入。

东莞德索五金电子2005年成立,专业研发、生产、销售MICRO MINI BNC,BNC,BNC,TNC,N,UHF,MINI UHF,F,PAL,RCA,SOLDERLESS,FME,SMA,SMB,SSMB,SMZ(BT43),MCX,MMCX,1.6-5.6和1.0-2.3同轴系列,电缆组件。产品主要应用于通信、安防监控、汽车、医疗、航空、军工等领域,用以数据信号传输或电源供应。

了解射频连接器看这篇文章就够了

初接触RF射频同轴连接器时,我们会知道RF射频同轴连接器是传输信号的接口,通常被安装在仪器上,能够传输电磁波信号。而如果您想对RF射频同轴连接器有更多了解,那这篇文章您就不能错过了,今天我们一起来看看RF射频同轴连接器的发展。

RF射频同轴连接器是一种利用机械结构传导电磁波的元器件,又可以称为RF(Radio Frequency)连接器,我们也可以说射频同轴连接器是电子设备或者电缆线的连接端口,在传输信号时可以作为桥梁使用。

现在人们往往认为,最早的RF射频同轴连接器是BNC,由于二战期间战争所需,美国海军部集中发明了快速插合分离的连接器,这就是RF射频同轴连接器的最初产生形态。而随着雷达、电台和微波通信的快速发展,衍生出了一系列N、F、TNC等RF射频同轴连接器,并且在1958年后研发出SMA、SMB的微型连接器。在1964年制定的《射频同轴连接器总规范》更是推动RF射频同轴连接器的发展更加规范和标准。

经过七十多年的研发、生产和应用,RF射频同轴连接器已经形成了比较完善的体系,成为电子元气件行业中至关重要的组成成分。近些年,西方国家的RF射频同轴连接器研发技术仍然处于领先地位,RF射频同轴连接器的设计与使用均已形成规模化。

目前,国内电子元器件行业仍面临很多问题,包括实力不够,规模较小,观念陈旧等,但我国信息产业的飞速发展下,电子元器件行业也带来了巨大的机遇。德索五金电子一直积极投身于RF射频同轴连接器的生产和研发,有着多年的连接器研发经验,如果您对还想了解更多关于RF射频同轴连接器的资讯,欢迎给我们发邮件。

你知道射频连接器有什么用吗

近期,小编发现,很多初入电子连接器行业工作者向我们咨询RF射频同轴连接器的相关知识。为了解决大家的疑惑,并增进大家对RF射频连接器的了解,德索五金的小编悉心整理出了RF射频同轴连接器的设计原则,进一步从设计研发角度为您讲解RF连接器,如果您还不太了解的,马上一起来学习一下吧。

RF射频同轴连接器是一种传输电信号的电子元器件,其最初的产生形态,是二战期间研发出BNC连接器,一经问世便迅速投入使用,并高速发展衍生出包括F、N、TNC等在内的一系列类别。

在RF射频连接器行业设计界,有着三项基本原则。

在增量的基础上,尽可能保持一个恒定的特性阻抗。

对于每一个不可避免的阻抗不连续,施加单独的共面补偿。

最大限度地减小电气性能对机械公差的依赖。

我们可以看出,三项RF射频同轴连接器基本设计原则,均是从机械结构的角度来看的。机械结构决定产品性能,因此在应用三项基本原则的时候,我们要从实际出发,根据连接器的客观需要来设计结构,全面综合的考虑。尽可能既应用三项基本设计原则,又应用补充的设计原则。

上文仔细介绍了RF射频同轴连接器的概述及其在设计行业的三项基本原则,我们在实际运用中,要从实际出发,遵循原则来设计。我们德索五金电子十多年来不仅以三项基本原则为基准,也要牢牢把握实际运用的原则,致力于设计出性能更好、品质更加优异的连接器。读完本文,如果您对我们感兴趣,欢迎跟我们联系。

了解电子元器件就这么简单

一、电阻

电阻在电路中用“R”加数字表示,如:R1表示编号为1的电阻。电阻在电路中的主要作用为:分流、限流、分压、偏置等。

1、参数识别:电阻的单位为欧姆(Ω)、千欧(KΩ)、兆欧(MΩ)等。

换算方法是:1兆欧=1000千欧=1000000欧

电阻的参数标注方法有3种,即直标法、色标法和数标法。

a、数标法主要用于贴片等小体积的电路,

如: 472 表示 47×100Ω(即4.7K); 104则表示100K

b、色环标注法使用最多,现举例如下:

四色环电阻 五色环电阻(精密电阻)

2、电阻的色标位置和倍率关系如下表所示:

颜色 有效数字 倍率 允许偏差(%)

银色 x0.01 ±10 金色 x0.1 ±5

黑色 0 +0 棕色 1 x10 ±1

红色 2 x100 ±2 橙色 3 x1000

黄色 4 x10000 绿色 5 x100000 ±0.5

蓝色 6 x1000000 ±0.2 紫色 7 x10000000 ±0.1

灰色 x100000000 白色 9 x1000000000

例如,红,黄,棕,金 表示240欧

二、电容

1、电容在电路中一般用“C”加数字表示(如C13表示编号为13的电容)。电容是由两片金属膜紧靠,中间用绝缘材料隔开而组成的元件。电容的特性主要是隔直流通交流。

电容容量的大小就是表示能贮存电能的大小,电容对交流信号的阻碍作用称为容抗,它与交流信号的频率和电容量有关。

容抗XC=1/2πf c (f表示交流信号的频率,C表示电容容量)

电话机中常用电容的种类有电解电容、瓷片电容、贴片电容、独石电容、钽电容和涤纶电容等。

2、识别方法:电容的识别方法与电阻的识别方法基本相同,分直标法、色标法和数标法3种。电容的基本单位用法拉(F)表示,其它单位

还有:毫法(mF)、微法(uF)、纳法(nF)、皮法(pF)。

其中:1法拉=10^3毫法=10^6微法=10^9纳法=10^12皮法

字母表示法:1m=1000 uF 1n=1000PF

数字表示法:一般用三位数字表示容量大小,前两位表示有效数字,第三位数字是倍率。

如:102表示10×10^2PF=1000PF 224表示22×10^4PF=0.22 uF

3、电容容量误差表

符 号 F G J K L M

允许误差 ±1% ±2% ±5% ±10% ±15% ±20%

如:一瓷片电容为104J表示容量为0. 1 uF、误差为±5%。
