焊接高频sma接头的方法有前辈知道吗

有焊接高频连接器(比如SMA接头)的前辈么 能否看下我这个接头怎么焊接呢

我要测试一个高频板子(Ro 5880) 测试的工作频率在18GHz

想问下有经验的前辈 我这个接头该怎么焊接呢? 尤其是正极探针部分!

我一直比较纠结于正极探针的焊接方法!我想过两种方法: 一种是先用焊锡滴在微带上,然后将探针压上去,然后用烙铁烫热探针与微带线粘合;;; 另一种就是先将探针放在微带上,然后将焊锡覆在上面,可能要多覆盖一些(因为要焊接到旁边的地方以达到固定的目的)

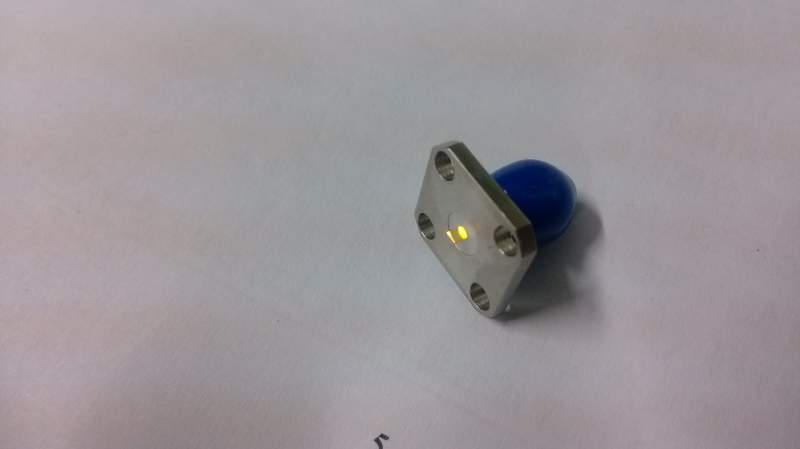

下面是接头的图片:

关于上述问题,不知道您是否知道答案,如果您不知道的话,可以直接向我们发送邮件,咨询您的问题,sma接头网工程师会在第一时间为您解答困惑。德索SMA接头网专业的采购平台,所有产品均通过ISO认证,欢迎您前来采购。

本文来源:http://www.smajietou.com/

SMA接口概述

作为一种微型精密连接器,SMA接口自问世以来就一直热度不减,而且随着其发展越来越成熟,在电子元器件领域也发挥着越来越重要的作用。那么身为采购商的你,不免需要有能力甄别各式各样的SMA接口,您真的了解SMA接口吗?是否了解的足够全面呢?今天我们一起来谈谈SMA接口

SMA (Subminiature A)型射频同轴连接器,是由Bendi公司和Omni-Spectra公司在上世纪50年代末作为OSM连接器设计的,是当时最常用的射频/微波连接器之一。最初,SMA连接器设计用于0.141″半硬同轴电缆,以及军事工业中作为微波应用的精密连接器,采用聚四氟乙烯介质填充。

在当时的条件下,由于SMA连接器的体积小、能在较高的频率(配接半硬电缆的频率范围为DC~18GHz;配接柔软电缆时为DC~12.4GHz)下工作,很快得到普及。甚至后来发展起来的毫米波连接器(如3.5mm、2.92mm)也考虑与其机械兼容的问题。

SMA连接器的插孔壁很薄,必须使用强度、韧性好的合金材料(比如铍铜合金)制造,并要进行适当的热处理。SMA接口的结构形式多种多样,按端接方式可分为:电缆连接器、带线状/微带线连接器、PCB连接器、短路器和各种转接器等。

阅完本文,相信您已经对SMA接口的概念、结构和特性有了更多了解,当您挑选SMA连接器时,也希望对您在挑选与判断SMA接口优劣时有所帮助。如果您有更多SMA接口方面的疑惑,欢迎给我们发邮件或联系我们的客服,我们一定尽力答复您。

本文来源:http://www.smajietou.com/zhuanlan/3642/

SMA接口生产厂家哪家好

做SMA接口的采购工作时,我们要对SMA接口特性了如指掌,要能够在茫茫电子元器件行业甄选出质优的SMA接口,同时也要能挑选出优质的SMA接口生产厂家,那么到底如何挑选出合适的SMA接口生产厂家呢?今天我们就一起来看一看,挑选SMA接口生产厂家到底有哪些因素需要考虑。



SMA接口,又称为SMA接头,SMA端子以及SMA连接器,SMA连接器一般适于军事工业中,作为微波应用的精密连接器,在传输数字信号中起到一个连接的桥梁作用。一个可供合作的SMA接口生产厂家,应该满足以下几点:

1规模肯定不能太小,实力也不能单薄。

2企业文化与市场竞争观念不能过于陈旧,或者出现不正当竞争。

3企业全球化意识强,能适应新经济时代的需要。

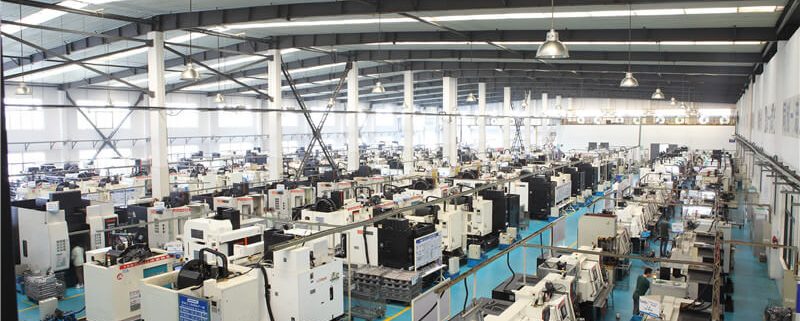

4生产车间的设备先进且齐整,能满足生产精密SMA接头的生产需要,对研发有足够重视。

看完以上几点,我们在挑选SMA接口生产厂家时,更要擦亮眼睛,仔细甄别,才能挑选出合格且合适的SMA接口公司。在这里就不得不提一下我们的SMA接头网了,这十多年来,一直狠抓生产线,严格管理,投入精力研发SMA接口产品,致力于生产出更精密、性能更优质的SMA连接器。我们对SMA连接器未来的发展非常看好,如果您也对SMA接头产品感兴趣,可以阅读我们更多的栏目,或者联系我们的客服询问更多最新产品的报价。

本文来源:http://www.smajietou.com/zhuanlan/3631/

SMA接口与SMB接口有何异同,你知道吗

在电子元器件行业工作,我们经常碰到SMA接口和SMB接口,可能都有一些理解,但还是很容易混淆两者。到底SMA接口和SMB接口有何异同呢?为了帮大家解决这个问题,我们SMA接头网的工作人员专门查阅资料悉心整理出来,大家如果还不太清楚的,就赶紧来看看吧。

SMA型连接器

SMA型连接器是一种应用广泛的小型螺纹连接的同轴连接器,寿命长,性能优越、可靠性高,广泛用于微波设备和数字通信设备的射频回路射频同轴电缆或微带。SMA其典型特征是具有1/4-36UNS螺纹连接机构,外导体内径为4.13mm,内导体外径为1.27mm,介质是PTFE。其衍生系列有:QMA、BMA等。在它的基础上为扩频产生了3.5mm、2.92mm。在无线设备上常用于单板上的GPS时钟接基站射频模块的测试,根据安装形式,我们常用的为软同轴电缆安装型。

SMB型连接器

SMB型连接器是一种小型的推入锁紧式射频同轴连接器,具有体积小、重量轻、使用方便、电性能优良等特点,适用于无线电设备和电子仪器的高频回路中连接同轴电缆用。在无线设备上常用于基站侧E1传输电缆连接基站DDF小传输盒使用。

简而言之,SMA接口和SMB接口都是小型同轴连接器,但SMA接口安装方式为螺纹连接,SMB接口的安装方式为推入式,都可用于无线设备。看完上文,相信您对SMA接口与SMB接口已经有了更多理解,如果还有不太明白的地方,欢迎给我们发邮件或者给我们留言,我们将耐心为您解答疑惑。

本文来源:http://www.smajietou.com/zhuanlan/3627/

专业SMA接头采购平台

SMA接头网,一个专业的SMA产品采购平台,满足您SMA接头、接口、线缆、转接头采购需求,价格合理,质量合格,一年质保,放心采购。

德索电子是一家生产及加工企业,主要生产及加工各类SMA接头、SMA线缆、SMA转接头,拥有经验丰富的SAM连接器研发,生产制造及品质服务团队,可协助客户提供全方位的技术支持及服务,为了更好地服务客户,还可以为客户量身定做“专用”产品,“全面品管 持续改进 提供客户满意的品质,全员参与 快速处理 以达成零缺点的目标”是我们的质量方针。

德索电子严格执行 ISO 质量管理体系和环境管理体系,生产产品符合 “ROHS” 等国内外通行标准。本厂以质量第一,价格合理,信誉至上为宗旨,力求做到客户满意,本厂将会成为您放心的合作伙伴。

如果您有SMA产品采购需求,放心选择德索五金电子,ISO认证,十三年生产经验,快来采购吧!

SMA接头网平台理念

SMA接口是什么

前面我们为大家介绍了SMA接口的概念,但仍然有许多人对SMA接口没有一个清晰的认识,不知道它具体有哪些类型,长得什么样。我们SMA接口网的工程师整理大家的疑问,今天就结合图片对SMA 接口来做一个详细的介绍。

SMA接口即SMA 连接器,一种微型同轴连接器,性能优异,应用广泛。它具有频带宽、性能优、高可靠、寿命长的特点。SMA系列的中心导体和绝缘子固定通常采用俘获式以获得足够低的VSWR。SMA系列采用英制螺纹连接,强度高,抗震性好。外导体端面直接接触,使插入损耗降到最低。

相对于其它类型的连接器,SMA系列具有体积小,低VSWR的特点。采用恰当的适配电缆,SMA连接器在18GHz时依然具有良好的电性能。经过特殊加工的连接器,其使用频率可以达到25GHz。

1、正接SMA公头(SMA-J)(SMA公头公针)

上图是SMA公头,可以看到,和我们用的有点不一样,里面是针,但这个才是常规的SMA公头,英文表示为:SMA-J。国内产品上使用的较多,相信大家也有买到过这种接口。

2.正接SMA母头(SMA-K)(SMA母头母针)

上图是SMA母头,和我们用的也有点不一样,里面是孔,这种的叫正接SMA母头。 英文表示为:SMA-K。
3、反接SMA公头(RP-SMA-J)(SMA公头母针)

这种接口大家都不会陌生,是我们最常用的接口,很多人看到里面是孔会认为是母头,其实错了,这种的是反接公头或者说是反极性公头,英文是Reverse SMA,英文表示为:RP-SMA-J。

4、反接SMA母头(RP-SMA-K)(SMA母头公针)

这个接口也是大家和熟悉的,很多人认为是公头,其实也错了,这个叫反接SMA母头,用英文表示为:RP-SMA-K。

以上就是对SMA是什么的介绍了。经过以上详细的分类的介绍,大家应该对SMA接口的类型有了清晰的认识。这对您今后的生产,采购工作会有着非常好的帮助。如果您还有其他SMA产品相关的问题,欢迎发邮件给我们的工程师。我们一定会第一时间解答您的疑问。最后祝大家的生产、采购工作顺利进行。

本文来源:http://www.smajietou.com/uncategorized/3615/

SMA接口的概念

SMA接口是我们经常会接触到的一种接口类型,在通讯、网络、无线通讯以及检测和测量仪器等领域应用广泛。但是有许多人对SMA接口没有一个清楚的认识,不知道它有哪些类型,这也导致很多人会把SMA接口搞混。到底SMA接口是什么呢?今天SMA接口网工程师就为大家来揭秘SMA接口的真实面目。

SMA的名称全称是Small A Type,是一种应用广泛的小型螺纹连接的同轴连接器,它具有频带宽、性能优、高可靠、寿命长的特点。SMA连接器适用于微波设备和数字通信系统的射频回路中连接射频电缆或微带线。SMA连接器使用最高频率是18GHz,其典型特征是具有1/4-36UNS螺纹连接机构,外导体内径为4.13mm,内导体外径为1.27mm,介质是PTFE。其衍生系列有:QMA、BMA等。在它的基础上为扩频产生了3.5mm、2.92mm。

作射频电路设计中,经常会在电路中加入SMA接口用于输入和输出信号。在射频电路中SMA接口是最最常见的接口。新一代的仪表上都配有SMA接口或者相应的SMA转换接口。SMA接口的质量也不一样,单从对信号质量影响的角度来说,好的SMA接口提供良好的驻波比,对于信号反射小,可以有效的传输信号。SMA接口有很多中类型,从接口的连接看,有公和母(或称阳或阴)。

接法上,有的可以直接插在PCB的侧面,如果插在侧面不方便的话,可以插在PCB的上面,中间是信号,周围四个脚是地。还有的是带有螺丝固定的,主用用于带有屏蔽盒的射频电路的侧壁连接。

以上就是对SMA接口的概念的介绍了。经过以上的介绍,大家应该对SMA接口已经有了基础的了解,对SMA的类型也有了较为清楚的认识。这对您今后的生产,采购工作会有着非常好的帮助。如果您还有其他SMA产品相关的问题,欢迎发邮件给我们的工程师。我们一定会第一时间解答您的疑问。最后祝大家的生产、采购工作顺利进行。

本文来源:http://www.smajietou.com/zhuanlan/3610/

天线SMA接口与TNC接口有什么区别

最近,我们经常收到来自客户关于天线SMA接头和TNC接口有什么区别的疑问。作为常见的天线接口,经常会有人把SMA接头和TNC接口弄混淆,这也造成了他们采购工作中的困扰。今天,我们SMA接头网的工程师就为大家进行专题解答,如何来区分SMA接口与TNC接口。

SMA天线接口:SMA的天线接口全称应为SMA反级性公头,就是天线接头是内部有螺纹的里面触点是针(无线设备一端是外部有螺纹里面触点是管)。这种接口的无线设备是最最普及的,70%以上的AP、无线路由和90%以上的PCI接口的无线网卡都是采用这个接口,这个接口大小适中,手持对讲机等设备也有不少是这个类型,但里面的针和管却与无线设备相反的。

采用这个接口的无线AP和无线路由包括了大部分的民用设备。 SMA的天线接口就应该是SMA,并且SMA和RP-SMA不同的。SMA分为很多种,极性方面的差异一个叫“SMA”,另一个叫“RP-SMA”,他们之间的差别就是:标准的SMA是:“外螺纹+孔”、“内螺纹+针”,RP-SMA是:“外螺纹+针”、“内螺纹+孔”。

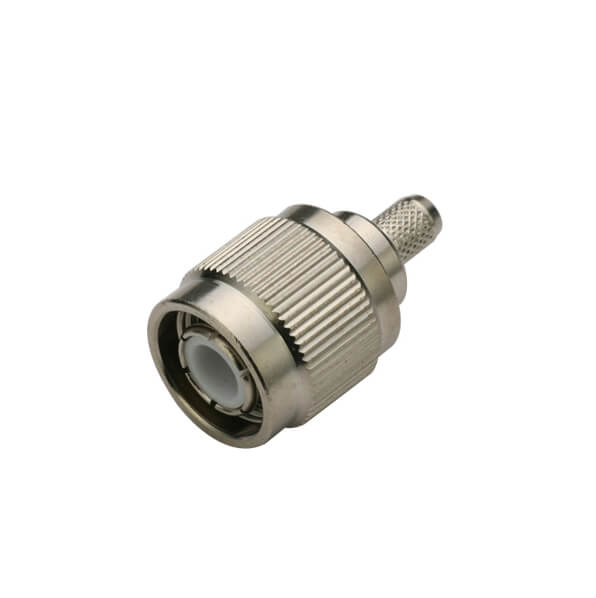

TNC接口的天线:TNC的天线接口全称应为TNC反级性公头,比SMA要粗些,天线接头的外部与内部触点之间有一层金属屏蔽,绝大多数无线设备用这种接口。

以上就是对天线SMA接头和TNC接口的分别介绍和区分了。经过以上的介绍,大家应该对这两个天线接头有了清楚的认识,也能分辨出他们。这对您今后的生产,采购工作会有着非常好的帮助。如果您还有其他SMA产品相关的问题,欢迎发邮件给我们的工程师。我们一定会第一时间解答您的疑问。最后祝大家的生产、采购工作顺利进行。

本文来源:http://www.smajietou.com/zhuanlan/3594/

SMA接头有磨损怎么办

SMA接头因其优异性能在电子、家电等行业应用广泛,是SMA接头一直是元器件采购的热点商品。很多时候我们采购了SMA接头,使用一段时间后,SMA接头会产生插头插针的磨损,我们也会因此产生困扰。那么今天就来为大家具体分析一下为SMA接头插针出现磨损怎么办,那该如何避免?

随着连接器被插配,即使不是有意的,但连接器稍有旋转时,随着锁紧螺母被拧紧,可能会存在向一侧的小量弯曲,这一点存在不可避免的磨损,这种磨损在行业中是众所周知的。为解决这种磨损所想出的解决方法是局部缩小界面处的0.161英寸(4.09mm)的直径。虽然这一改变并不违反SMA分片规范的要求,是对测试标准界面来说,它却违反了,这些界面应该改为新的值。插头插针的磨损决定性地取决于用于形成插座开内接触件的方法。

解决方案:

对最瞽通的两槽型来说非常简单,但对四槽型来说井不是这样。四槽型结构主要用于测试转接器和测试端口。最常用的形成内接触件的方法是接触件齿叉的简单弯曲。这是在加工过程中,或更确切地说,是用一个开糟的热处理衬套进行的。不过,通常采用一种不开衬套插头插针。

看了以上分析,我们会发现,在挑选SMA接头时,我们要更加注意SMA接头产品的结构,才更容易挑选出优质的SMA接头。如果想知道更多关于铝合金压铸的栏目或者信息,可以浏览更多我们的文章。SMA接头网有12年的SMA接头制造经验,坚持用产品说话,走实事求是生产路线。如果您对我们的SMA接头产品感兴趣,欢迎联系客服,我们对待每一个客户都真诚细心,欢迎询问更多最新产品的报价。

本文来源:http://www.smajietou.com/changshi/3560/
